旧版吉他效果器延音反馈电路板设计

　　这块电路板是针对电吉他音色处理场景开发的硬件载体，核心承载旧版吉他反馈、延音效果的信号处理功能，主要应用在电吉他现场演出、录音室音色调试、个人乐器改装等场景，为演奏者提供自然的信号反馈与延音加持，弥补原声吉他拾音后延音时长不足、反馈音色生硬的问题。从板件布局来看，设计阶段优先考虑了音频信号的抗干扰需求，将电源输入模块、信号放大模块、阻容滤波模块做了分区排布，避免电源纹波串入音频通路造成底噪。

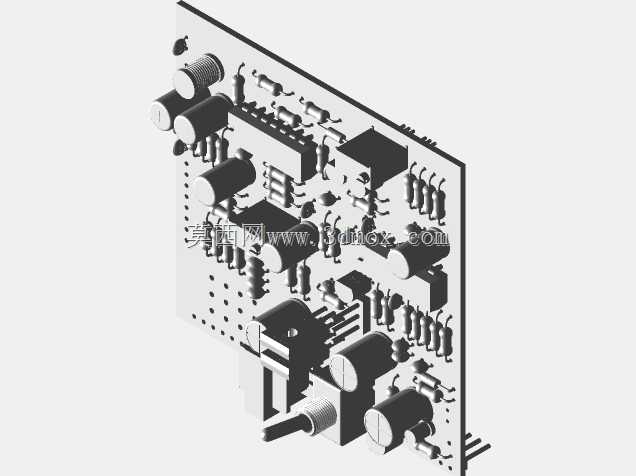

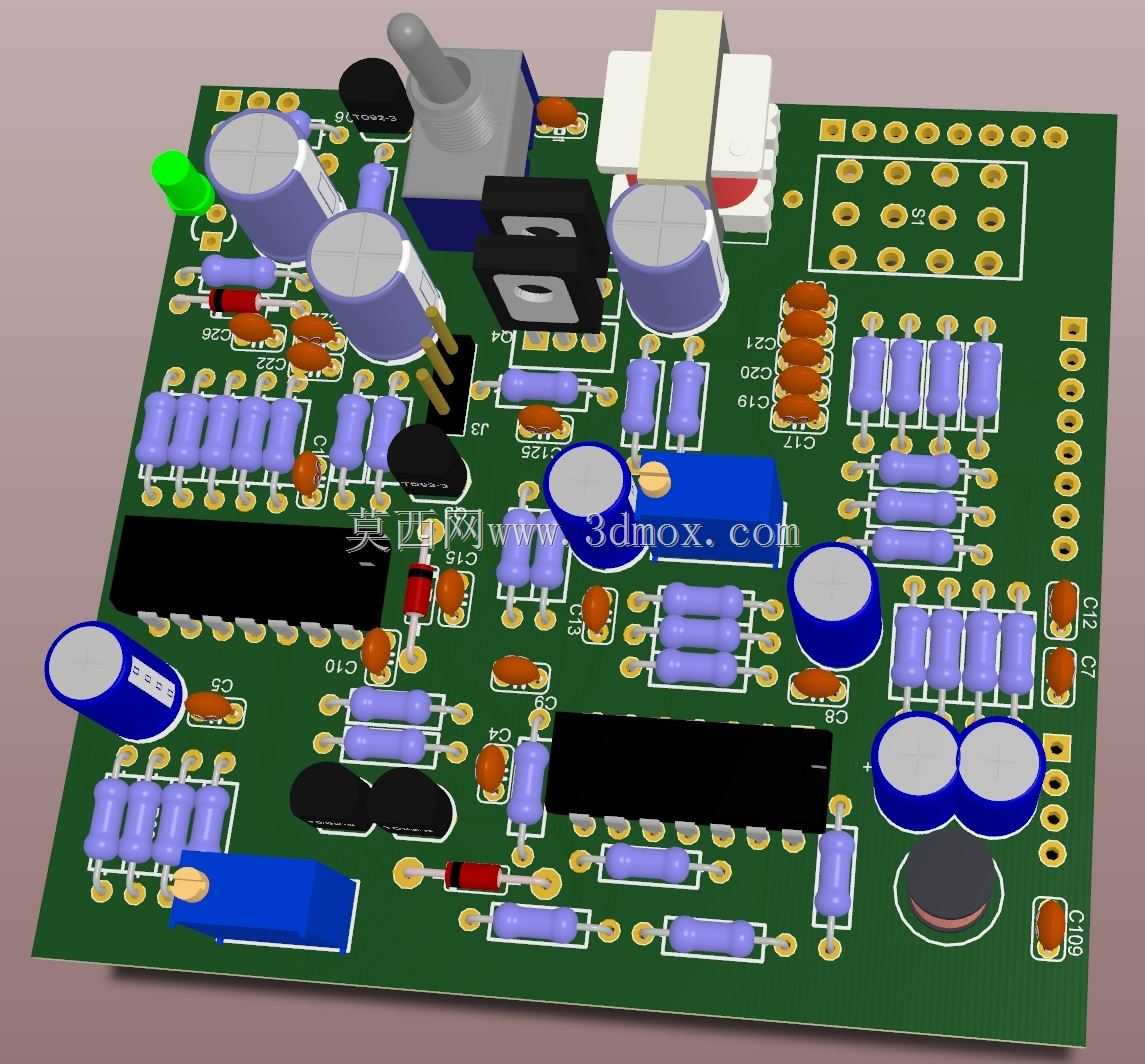

　　板上集成的直插电解电容主要负责电源退耦，不同容值的陶瓷电容搭配对应不同频段的高频杂波滤除，多组色环电阻承担信号分压、偏置设置的作用，黑色的双列直插芯片是核心信号处理单元，负责对拾音器输入的微弱音频信号做放大、相位调整，配合周边的电位器可实现反馈深度、延音时长的参数调节。板边预留的多组排针接口，分别对应吉他信号输入、效果输出、电源接入、外接控制踏板的连接需求，安装时可直接通过排针与外部面板控件对接，无需额外飞线，降低组装时的接线错误率。板上的电感元件与周边电容组成谐振回路，是实现自然反馈效果的核心结构，通过调整谐振频率匹配吉他琴弦的振动频段，让演奏时的自然反馈更贴合琴弦振动特性，不会出现突兀的啸叫。

　　从安装边界来看，整块PCB采用标准FR-4基材，板厚1.6mm，安装孔位分布在板件四个边角，适配常见的吉他效果器金属外壳安装尺寸，板上最高元件为顶部的电源插座，高度不超过15mm，所有元件的排布均避开了外壳的加强筋位置，装入外壳后不会出现元件顶壳的问题。设计时特意将调节电位器的轴伸方向统一朝向板件外侧，对应外壳上的旋钮开孔位置，组装时无需额外调整元件角度，直接焊接后即可对准面板开孔。信号通路的走线采用了短直布局，关键信号走线做了包地处理，减少外界电磁干扰对音频信号的影响，电源走线做了加宽处理，满足大电流供电需求的同时降低线路压降。

　　板上预留的测试点分布在各个功能模块的信号输出端，生产调试时可直接通过测试点测量各节点的电压、波形参数，快速排查焊接故障与元件参数偏差。实际使用时，这块电路板接入9V直流电源即可工作，输入阻抗匹配标准电吉他拾音器的输出阻抗，无需额外搭配阻抗匹配器，输出信号可直接接入吉他音箱或者后续效果器链路，不会出现信号衰减或者音色偏移的问题。针对旧版效果器的音色特性，电路设计上保留了经典的分立元件搭配运放的架构，没有采用集成度过高的数字处理芯片，最大程度还原模拟电路的温暖音色特性，延音效果的衰减曲线更贴近自然琴弦振动的衰减规律，反馈音色的泛音结构更丰富，满足演奏者对经典复古音色的追求。板上的LED指示灯对应效果开启状态，安装时对准外壳的指示灯开孔，可直观显示效果器的工作状态，避免演出时误操作。所有直插元件的引脚长度在焊接后均做了剪脚处理，引脚露出焊盘的长度不超过2mm，防止组装时引脚触碰外壳造成短路。
