SSOP16封装电子元器件三维结构模型

　　在消费电子、工业控制板卡、通讯终端设备的PCB设计环节，SSOP16封装的元器件是板级集成中极为常见的表贴器件，这类16引脚的收缩小外形封装器件，常被用于搭载逻辑芯片、接口转换芯片、小型驱动芯片等功能单元，在高密度布线的电路板上承担信号处理、电平转换、接口扩展等核心作用。做板级结构设计的时候，很多工程师容易忽略封装本体的三维尺寸校验，只参考二维焊盘图纸做布局，等到SMT打样回来才发现器件和周边结构件干涉，或者引脚共面度不匹配导致焊接虚焊，这时候再改板返工，不仅拉长项目周期，还会增加不必要的物料损耗。

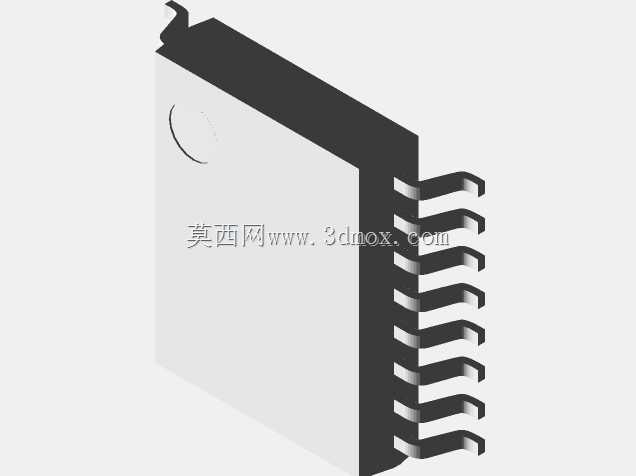

　　这个三维结构模型完全还原了SSOP16封装的真实外形特征，包括本体的塑封壳体轮廓、两侧对称分布的16个鸥翼形引脚的弯折弧度、引脚间距以及引脚伸出本体的长度尺寸，能直接导入PCB结构设计软件中做装配干涉校验。从设计还原的细节来看，模型准确复现了SSOP封装相比传统SOP封装更窄的本体宽度，引脚的弯折角度完全符合表贴焊接的工艺要求，引脚末端的平面度控制在SMT工艺允许的公差范围内，塑封本体表面的脱模斜度、本体边角的倒角细节都做了还原，没有过度简化结构特征。

　　在实际的工程应用中，这个模型可以用于多个场景：在PCB布局阶段，导入三维模型可以直观检查器件和周边接插件、屏蔽罩、结构壳体的间隙是否满足装配要求，尤其是在板卡空间极度紧凑的便携设备设计中，哪怕0.1mm的尺寸偏差都可能导致装配失败，精准的三维模型能提前规避这类风险；在做SMT钢网设计的时候，可以结合模型的引脚尺寸和位置，核对钢网开口的位置和大小，确保焊膏印刷的精度，减少连锡、虚焊等焊接缺陷；在做产品的可视化展示或者装配指导文件制作时，这个模型可以直接用于生成爆炸图、装配步骤示意图，比二维图纸更直观，能让产线操作人员快速理解器件的安装方向和位置。

　　做这类封装模型的时候，核心的设计思路是优先保证安装边界的尺寸准确性，也就是器件焊接到PCB上之后，在X、Y、Z三个方向上占据的空间尺寸必须和实物一致，包括引脚焊接后和焊盘接触的位置、本体距离PCB板面的高度、引脚外侧到本体中心的距离，这些尺寸直接决定了板卡布局的安全距离。很多新手建模的时候容易把引脚的弯折半径做的过大或者过小，要么导致引脚高度不对，和PCB板面出现间隙，要么导致引脚伸出长度不对，和相邻焊盘短路，这个模型里的引脚弯折参数完全参考行业通用的JEDEC封装标准，每一个引脚的位置度公差都控制在标准允许的范围内，不管是做结构校验还是工艺仿真都能直接使用。另外，模型也还原了塑封本体表面的平整度特征，没有做多余的纹理或者标识，保留了封装本体的通用结构特征，适用于所有采用SSOP16封装的同尺寸元器件的布局校验，不需要针对特定型号的芯片重新建模，能大幅提升结构设计阶段的工作效率。在做热仿真分析的时候，这个模型的本体尺寸和引脚导热路径的还原，也能帮助工程师更准确的模拟器件工作时的散热情况，评估引脚焊盘的散热设计是否合理，是否需要在器件下方增加散热过孔来提升散热能力。
