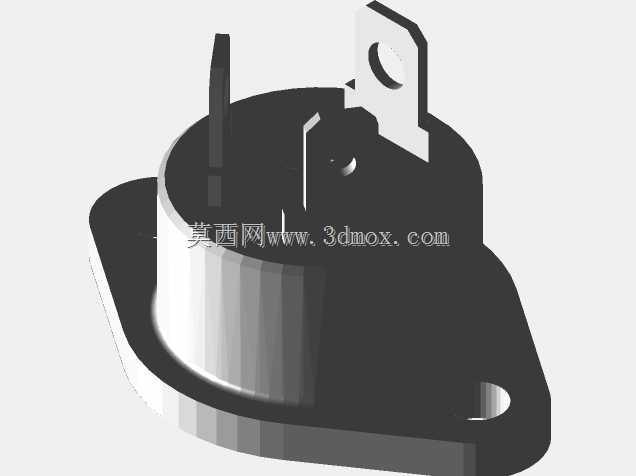

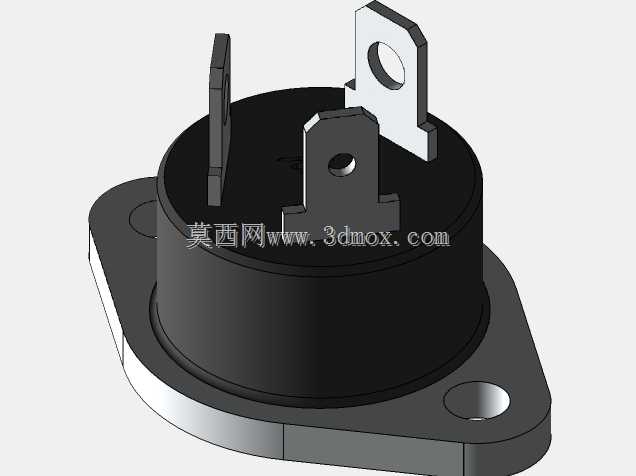

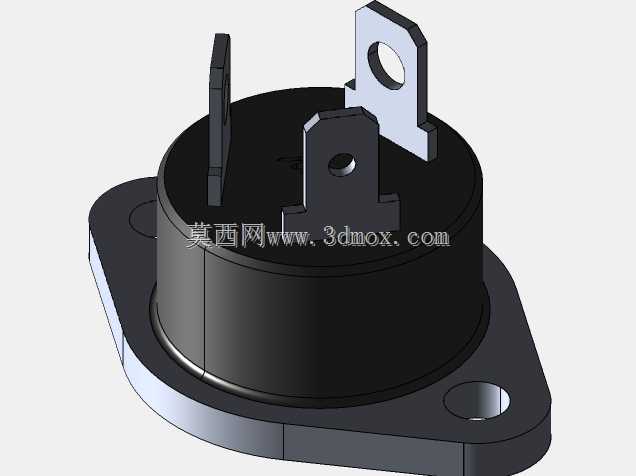

RD91三引脚过孔式双向可控硅元件结构

　　在工业控制板卡、民用电源调压模块、小型家电驱动电路的设计环节里，直插式功率半导体的安装适配性，往往是决定PCB布局效率、后期生产良率的关键细节，这款三引脚过孔元件的三维结构，就是针对这类板载功率器件安装场景做的精准还原。做结构设计的时候最先要卡的就是安装边界，这款元件总长40mm、总宽27mm、总高24mm，底座带两个对称的安装固定孔位，法兰式的底座结构可以直接贴合PCB板面或者设备内部的绝缘安装板，不需要额外做垫高结构，三个插脚的排布间距完全匹配常规2oz厚铜PCB的过孔焊盘尺寸，插脚的厚度和宽度经过适配，既能承载额定工作电流下的温升要求，也能兼容波峰焊、手工焊两种常见的板级焊接工艺，不会出现插脚过粗撑裂焊盘、或者过细导致焊接后机械强度不足的问题。

　　从功能特性上看，这款双向可控硅结构主要用于交流回路的通断与调压控制，常见的应用场景包括小型电机调速、加热模块功率调节、灯具调光电路、固态继电器内部功率单元，和传统的插件式可控硅不同，这款带法兰安装底座的结构，本身可以通过底座贴合小型散热片，在额定电流工况下不需要额外做复杂的散热结构，就能把结温控制在器件允许的工作范围内，三个引脚的功能区分清晰，建模的时候特意还原了不同引脚的外形差异，避免装配过程中出现引脚插反的问题——其中两个主电极引脚的宽度一致，门极引脚的尺寸稍小，生产线上的操作人员哪怕不看丝印，也能通过引脚外形快速判断安装方向，减少错装概率。

　　设计思路上，整个结构的建模完全按照实物的装配公差做了还原，底座的绝缘部分采用耐高温的电木材质建模，表面的防滑纹理、安装孔的倒角细节都做了复刻，金属插脚的折弯角度、安装挂耳的平面度都和实物一致，导入到PCB装配文件里的时候，可以直接用来检查元件和周边器件的安全间距，比如和周边电解电容的高度差、和走线的绝缘距离、和外壳结构件的干涉情况，不需要再手动调整元件的占位尺寸。很多工程师在做电源类产品结构设计的时候，容易忽略功率元件的实际外形尺寸，只按照 datasheet 上的标称尺寸做占位，等到实际打样的时候才发现引脚折弯角度不对、底座和周边器件顶死，这款三维结构把所有容易出干涉的细节都做了还原，包括插脚根部的塑胶凸台、底座边缘的脱模斜度、安装孔的沉台深度，装配校验的时候可以直接用来做干涉检查，减少打样迭代的次数。

　　实际选型应用的时候，这款元件的安装方式非常灵活，既可以直接过孔焊接在PCB上，靠两个安装孔打螺丝做辅助固定，应对振动工况下的引脚受力问题，也可以先把元件通过螺丝固定在设备内部的金属安装板上，再用飞线或者铜排连接引脚，适合大电流工况下的独立安装场景。建模的时候特意区分了不同材质的外观特征，黑色绝缘本体的哑光质感、金属插脚的镀锌层质感、底座安装面的平面度都做了区分，在做产品渲染或者装配动画的时候，可以直接调用材质属性，不需要再额外做贴图处理。对于刚接触电源类产品结构设计的工程师来说，这个模型也可以作为直插式功率元件建模的参考范本，从安装基准的选择、到引脚配合尺寸的公差预留、再到绝缘间隙的把控，都符合行业通用的设计规范，能帮助快速掌握板载功率器件的建模要点，避免出现设计出来的元件封装和实物不匹配的问题。
