安捷伦测试探头配套电源连接接头

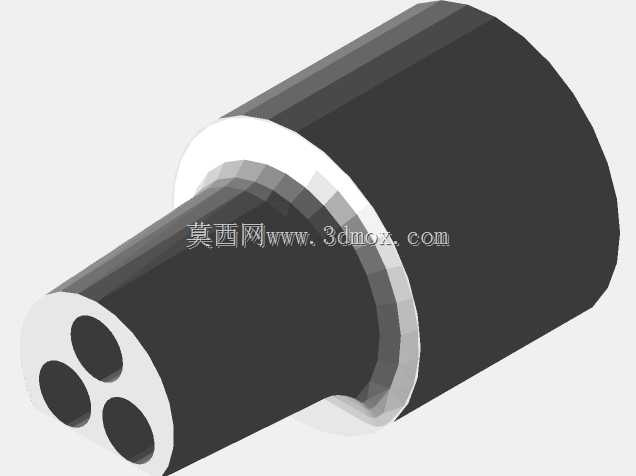

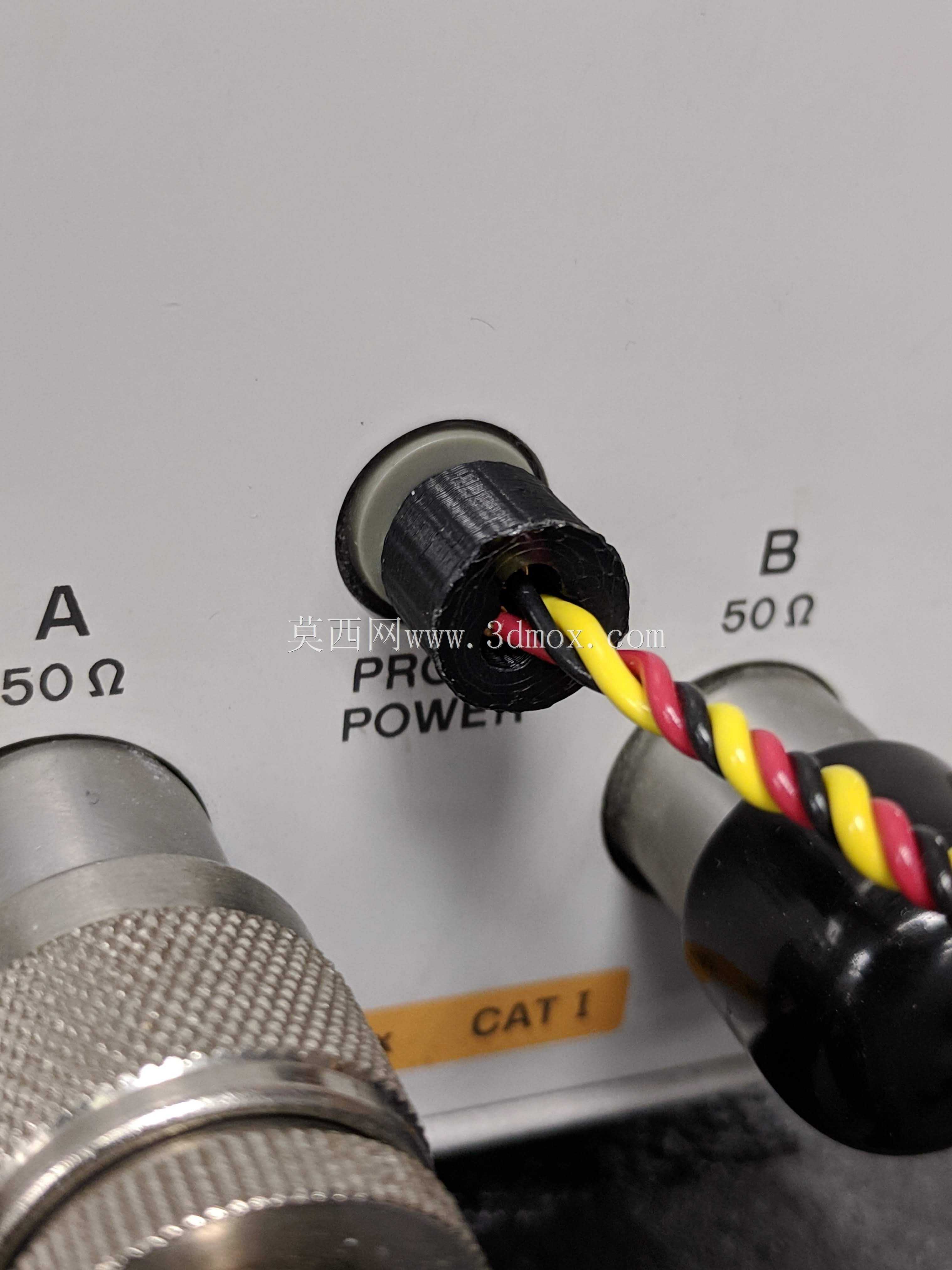

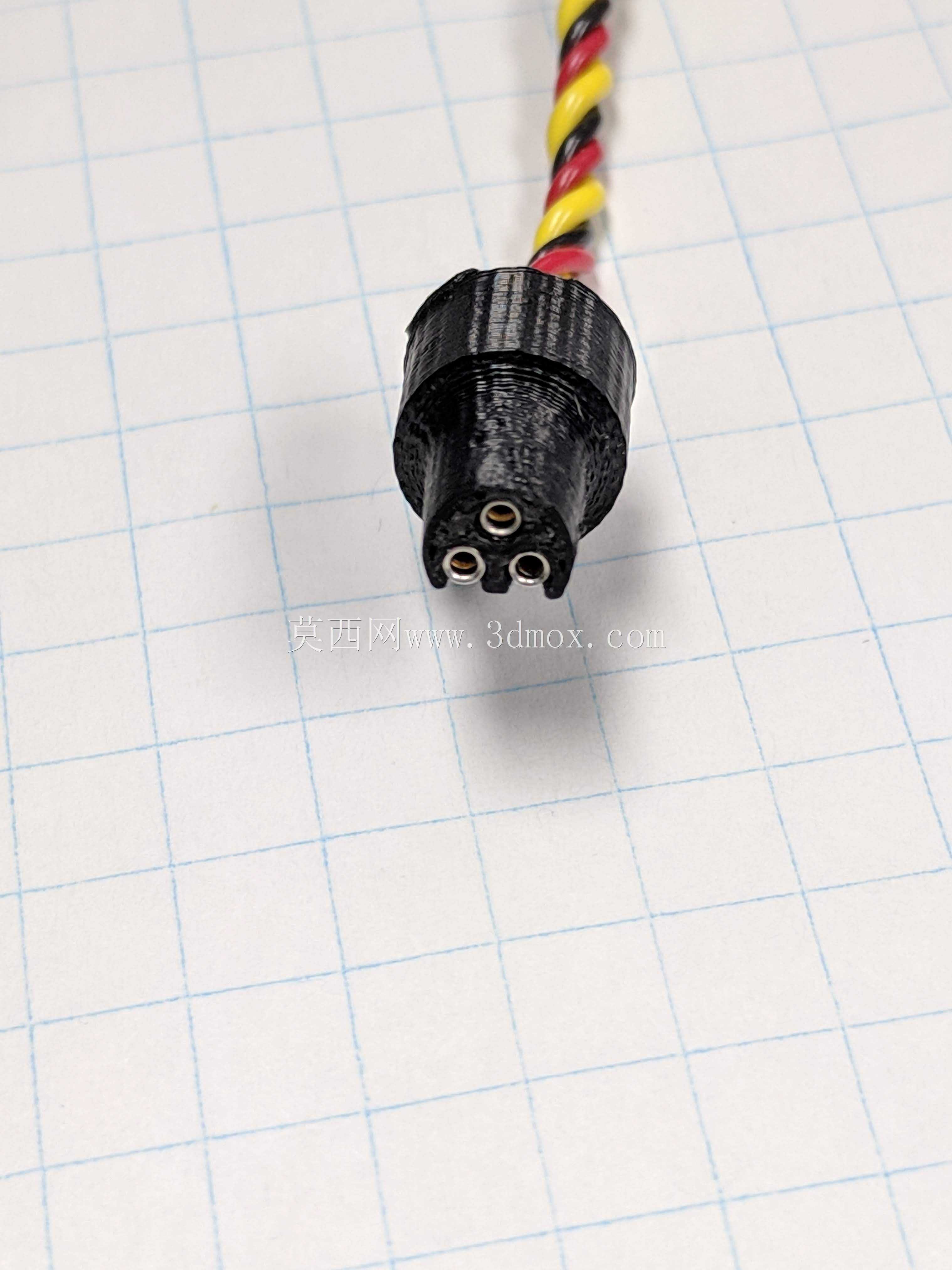

　　从结构设计来看，接头主体采用圆柱阶梯式外形，大直径段作为手持插拔的受力部位，表面做了防滑的阶梯结构处理，方便测试人员插拔操作时施力，小直径段为插入配合段，尺寸严格匹配设备端接口的内孔公差，插针与插座的配合采用摩擦配合设计，经过实际插针适配验证，插合后接触电阻稳定，不会出现供电时断时续的问题，完全满足测试设备长时间连续工作的供电要求。接头的端面设置三个圆形插针孔，引脚排布严格对应原厂手册定义，接地引脚位于顶部位置，15V供电引脚位于左侧，-12.6V供电引脚位于右侧，引脚间距与设备端插针的位置度公差控制在0.1mm以内，避免插合时出现插针弯折、错接短路的问题，安装时无需额外调整引脚位置，对准方向直接推入即可完成装配，插拔力控制在15-20N之间，既不会因为太松导致使用过程中脱落，也不会因为过紧导致插拔困难、损伤设备端插针。在电子测试测量领域，阻抗分析仪、网络分析仪这类射频测试设备的探头供电稳定性，直接决定测试数据的可信度，尤其是长期服役的老旧测试设备，原配探头电源连接器老化、插针氧化接触不良是高频故障点，很多实验室的4395A这类设备都存在探头供电接口磨损的问题，更换原厂配件周期长成本高，自行加工适配的连接接头就成了一线测试工程师、设备维护人员的常见需求。这个连接接头的核心用途，就是替代设备原配的旧探头电源连接器，直接插入设备端的对应接口，实现探头与主机之间的电源通路连接，保障探头的供电稳定。

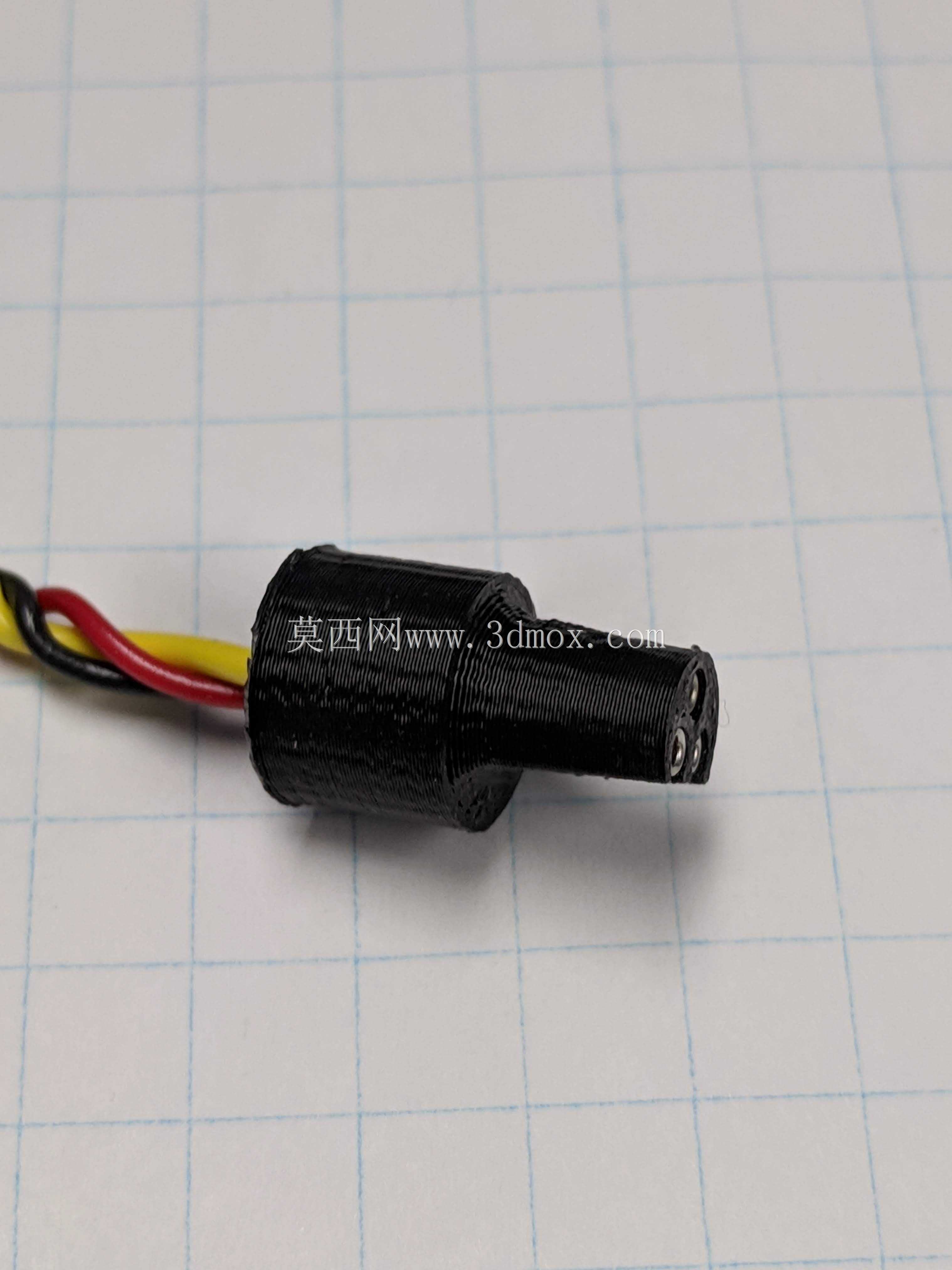

　　设计过程中充分考虑了自制加工的可行性，整体结构无复杂倒扣、薄壁易损结构，采用常规工程塑料即可加工，使用熔融沉积型3D打印设备也能直接制作成型，打印时无需添加支撑结构，端面的插针孔可以直接打印成型，后续只需对插入配合段的外圆做简单打磨处理，就能达到要求的配合公差，插针可以直接从报废的旧接头上拆解复用，也可以采用标准铜质插针压装，压装后插针的保持力足够，多次插拔不会出现松脱。从实际使用场景来看，这个接头不仅可以用于老旧测试设备的接口维修替换，也可以用于自制测试探头的供电接口制作，实验室搭建自定义测试系统时，可以直接采用这个接头的引脚定义做配套接口，实现测试探头与现有安捷伦测试设备的通用适配，减少自定义接口的适配工作量。

　　接头的外形尺寸完全参照原厂接口的安装边界设计，插入设备端后，外露部分的长度与原厂接头一致，不会和设备面板上的其他接口、旋钮产生干涉，接头尾部的过线孔尺寸适配常规三芯屏蔽线，穿线后可以采用点胶或者压线帽固定线缆，避免线缆拉扯导致内部焊点脱落。考虑到测试实验室的使用环境，接头材料选用ABS材质时，耐常见的酒精、无尘布擦拭清洁，不会因为日常清洁出现表面开裂、变形的问题，长期使用的尺寸稳定性足够，不会因为温湿度变化出现配合尺寸超差的问题。在结构强度设计上，接头的壁厚控制在1.5mm以上，插拔时的受力部位做了局部加厚处理，正常使用过程中不会出现插拔断裂的问题，插针孔周围的壁厚足够，压装插针时不会出现孔壁开裂的情况。

　　对于设备维护人员来说，这个接头的结构简单，测量实物尺寸后即可快速完成建模，不需要逆向扫描设备，所有尺寸都可以通过公开的设备手册查到对应参数，建模时只需要注意配合段的公差取值，外圆尺寸取设备接口内孔的下偏差，保证插合的松紧度合适，插针孔的直径取插针直径的上偏差，保证插针可以顺利压入同时有足够的保持力。实际装配验证时，先不压装插针，将接头主体插入设备接口，检查插拔顺畅度，确认无卡滞之后再压装插针，压装插针时注意引脚定义不要装反，压装后用万用表测量各引脚与设备端对应触点的导通情况，确认无短路、断路问题后再焊接线缆，焊接时注意焊点不要过高，避免接头插入时焊点与设备端壳体接触造成短路。
