1000V直流光伏系统用圆筒式熔断保护件

　　在分布式光伏电站、集中式光伏逆变系统、光伏汇流箱这类直流侧电压等级达到1000V的场景里，过流保护器件的选型直接关系到整套发电系统的运行安全，这类圆筒式熔断保护件就是专门针对光伏直流回路的故障保护需求设计的核心保护元件。不同于交流回路用的常规熔断器，光伏直流回路的故障电流不存在自然过零点，灭弧难度远高于同电压等级的交流场景，因此这类保护件的内部灭弧结构做了针对性优化，能够在直流侧出现短路、过载、组件串反接等异常工况时，在规定时间内快速分断故障电流，避免故障扩大导致光伏组件、汇流排、逆变模块等核心部件烧毁。

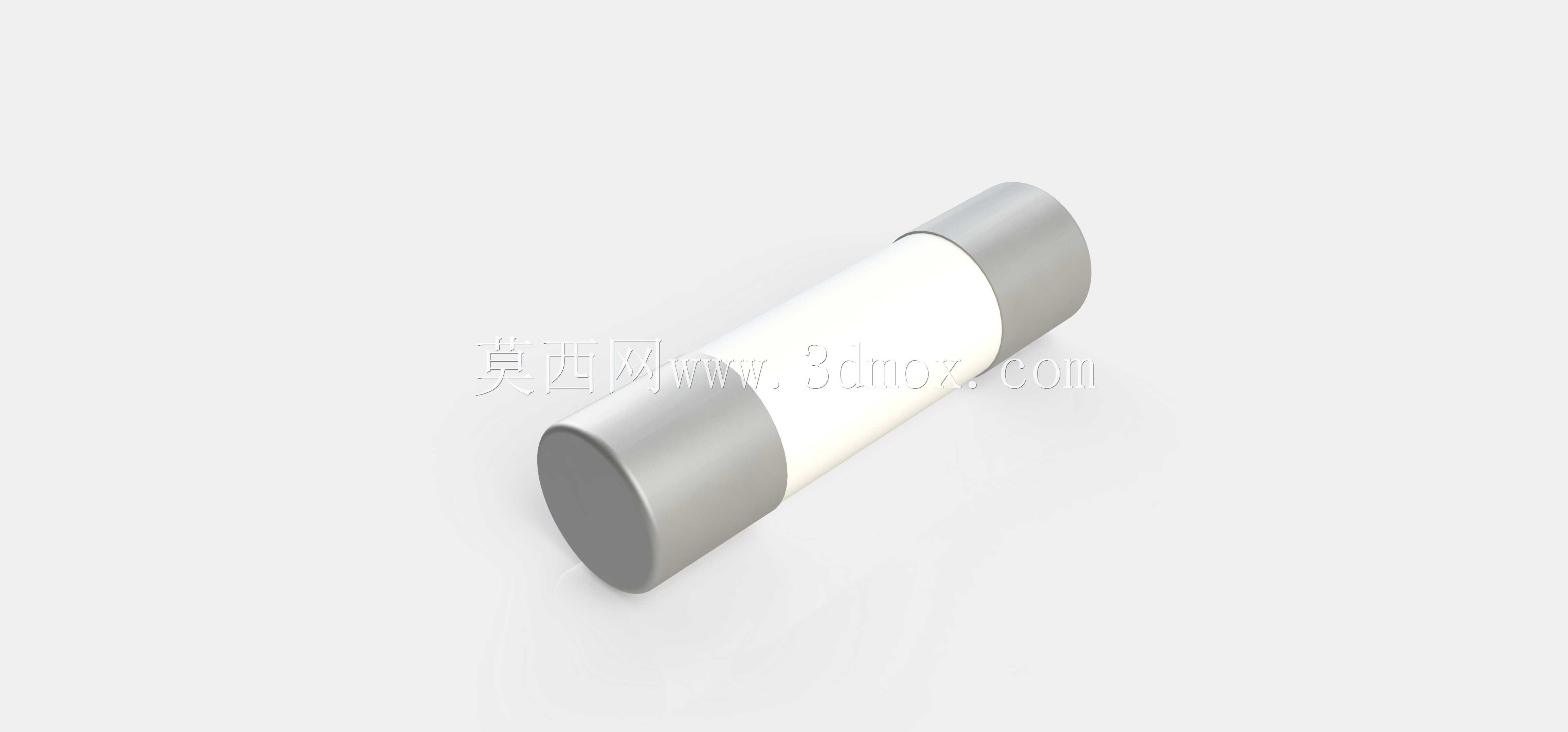

　　从结构设计来看，该保护件采用两端金属端帽加中间绝缘管体的经典圆筒结构，金属端帽采用镀镍铜质材质，既保证了与配套熔断器底座接触时的导电性能，也能在户外光伏场站的高湿、高盐雾、温差大的环境下具备足够的抗腐蚀能力，避免长期使用后接触电阻升高引发的发热问题。中间的绝缘管体采用高强度陶瓷材质，能够承受分断故障电流时瞬间产生的高温与内部压力，不会出现管体炸裂、电弧外溢的风险，管体内部填充的是经过粒度配比的石英砂灭弧介质，当熔体因过流熔断时，高温电弧会快速渗入石英砂缝隙被冷却分割，最终在极短时间内熄灭，实现直流故障电流的可靠分断。

　　在安装边界上，这类圆筒式熔断器的外形尺寸完全适配行业通用的PV类熔断器安装座，端帽直径、管体总长度都符合光伏直流保护件的通用安装规范，不需要对现有汇流箱、逆变器的预留安装位做额外修改即可直接替换使用，安装时只需要将两端端帽对准底座的弹性卡接槽推入即可完成固定，日常运维更换时不需要额外工具，能够大幅缩短场站故障排查后的恢复时间。从实际使用场景来看，这类保护件不仅可以用在光伏汇流箱的各支路进线端，也可以安装在逆变器的直流输入侧、储能系统的直流配电回路中，针对不同回路的额定电流需求，对应不同的熔体规格，能够覆盖10A到30A区间的光伏支路保护需求，额定分断能力能够满足1000V直流系统下的最大短路电流分断要求，不会出现分断失败的问题。

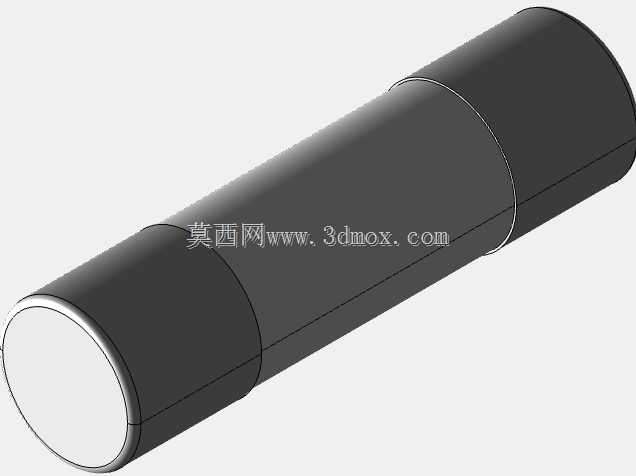

　　建模过程中，针对这类保护件的结构特征做了精准还原，两端金属端帽的倒角尺寸、管体的表面粗糙度、端帽与管体的配合公差都按照实物的实际装配尺寸做了参数化设定，在做光伏汇流箱、直流配电柜的整体结构装配时，可以直接调用该模型做干涉检查，验证安装位的预留空间是否满足爬电距离、电气间隙的安规要求，也可以用来模拟运维时的拆装操作空间是否足够，避免实际生产装配时出现结构干涉、操作空间不足的问题。不同于普通工业回路用的熔断器，光伏专用的熔断件在熔体的结构设计上做了特殊处理，能够耐受光伏系统特有的低倍过载电流冲击，比如组件在强光下短时的电流波动不会引发熔断器误熔断，而当出现真正的短路故障、过载电流达到动作阈值时，又能快速响应分断，兼顾了运行可靠性与保护灵敏性。在户外光伏场站的长期运行过程中，这类保护件需要承受-40℃到85℃的环境温度变化，因此模型还原时也考虑了不同温度下的结构形变余量，金属端帽与陶瓷管体的配合采用过盈加粘结的结构，不会因为温度循环出现端帽松动、脱落的问题，保证长期使用的结构稳定性。
