21700锂电池组组装用十度角粘合托盘

　　从实际产线使用的痛点出发，传统平托盘摆放电芯时，电芯依靠人工对齐容易出现轴向偏移、相邻电芯间距不均的问题，点胶粘合后容易出现电芯高低差、胶层厚度不一致的情况，后续套入支架或者焊接汇流排时会出现卡滞、虚焊的问题，这款托盘在设计时首先将承载槽的倾斜角度设置为10度，这个角度是经过多轮试装验证的：角度过小的话，电芯依靠自身重力下滑对齐的驱动力不足，还是会出现卡位歪斜的情况；角度过大的话，电芯下滑冲击力过大，容易磕伤电芯外壳的绝缘镀层，甚至触发电芯内部的安全结构，10度的倾角刚好能让电芯依靠自身重量缓慢滑落到槽位定位端，不需要额外施加按压外力就能实现轴向的自动对齐，适配不同品牌的21700电芯，因为不同厂商的21700电芯外壳公差、重量分布略有差异，重力自对齐的结构不需要针对单品牌电芯调整槽位尺寸，兼容性更强。在电动滑板、便携储能、小型动力模组这类需要密集排布21700圆柱锂电池的生产场景里，电芯粘合工序的定位精度、排布一致性直接决定后续模组焊接、PACK封装的良率，这款粘合托盘正是针对该工序的定位需求开发的工装结构。

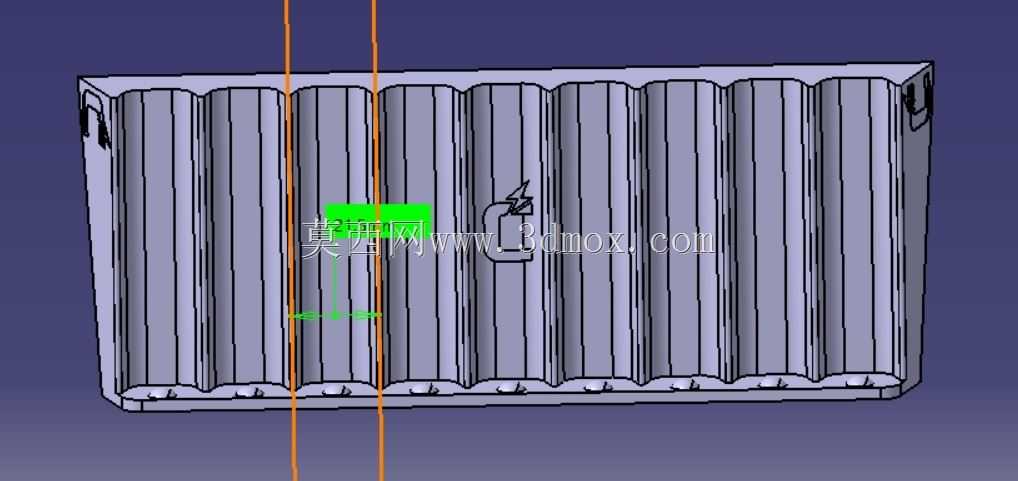

　　槽位之间的名义间距设置为0.5mm，这个间隙值是综合点胶空间、电芯膨胀余量、排布密度三个维度确定的：间隙过小的话，点胶后胶层没有足够的延展空间，粘合后胶层厚度不均，长期使用中电芯充放电产生的微膨胀会挤压相邻电芯，造成外壳变形；间隙过大的话，整体模组的体积能量密度会下降，不符合小型动力设备对PACK紧凑性的要求，0.5mm的间隙既能保证结构胶充分填充在电芯相邻侧壁，形成均匀的粘合层，也能预留出电芯循环过程中的微膨胀空间，避免电芯之间出现硬挤压。

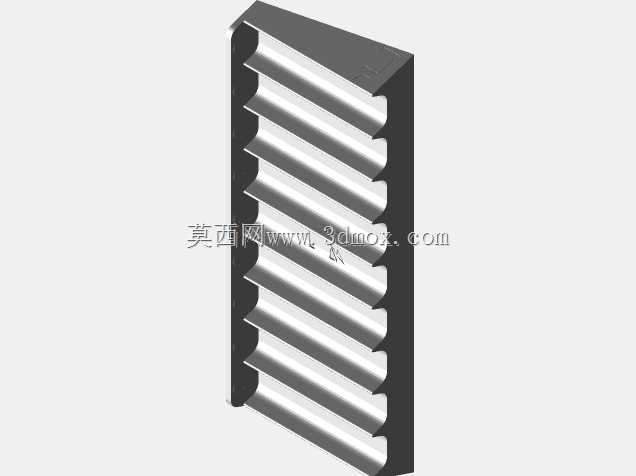

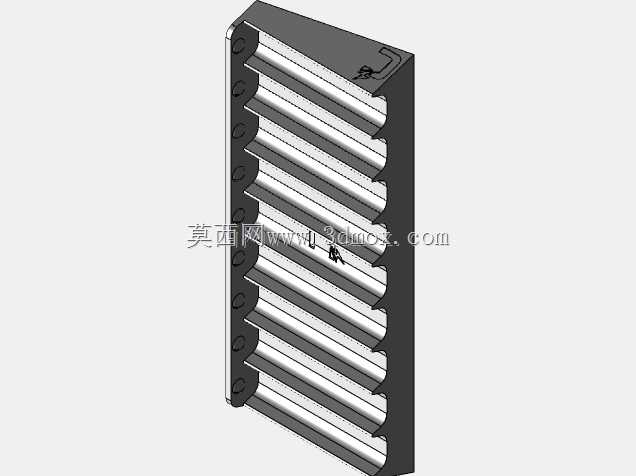

　　托盘的槽位采用半开放的波纹式结构，每个槽位的圆弧面和21700电芯的圆柱侧壁完全贴合，接触长度覆盖电芯主体的80%以上，避免摆放过程中电芯出现径向转动，保证所有电芯的极耳端处于同一平面，后续焊接工序不需要额外调整电芯位置。从安装边界来看，托盘的整体外形尺寸适配常规的桌面式点胶工作台，不需要对现有产线的工作台定位孔、治具安装位做改造，直接可以替换原有平托盘投入使用，托盘的侧边设置有定位挡边，点胶完成后可以直接连带托盘送入固化炉进行胶层固化，不需要二次转移电芯，减少转移过程中电芯移位的风险。

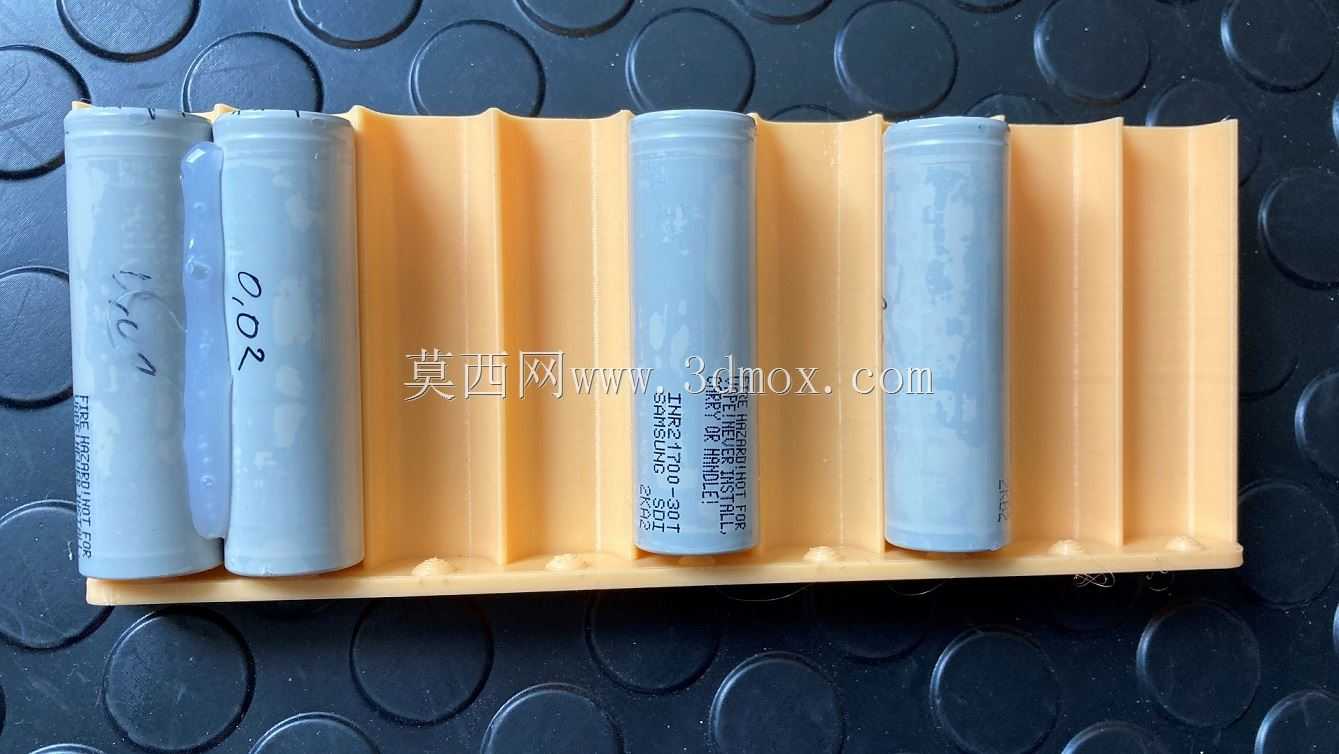

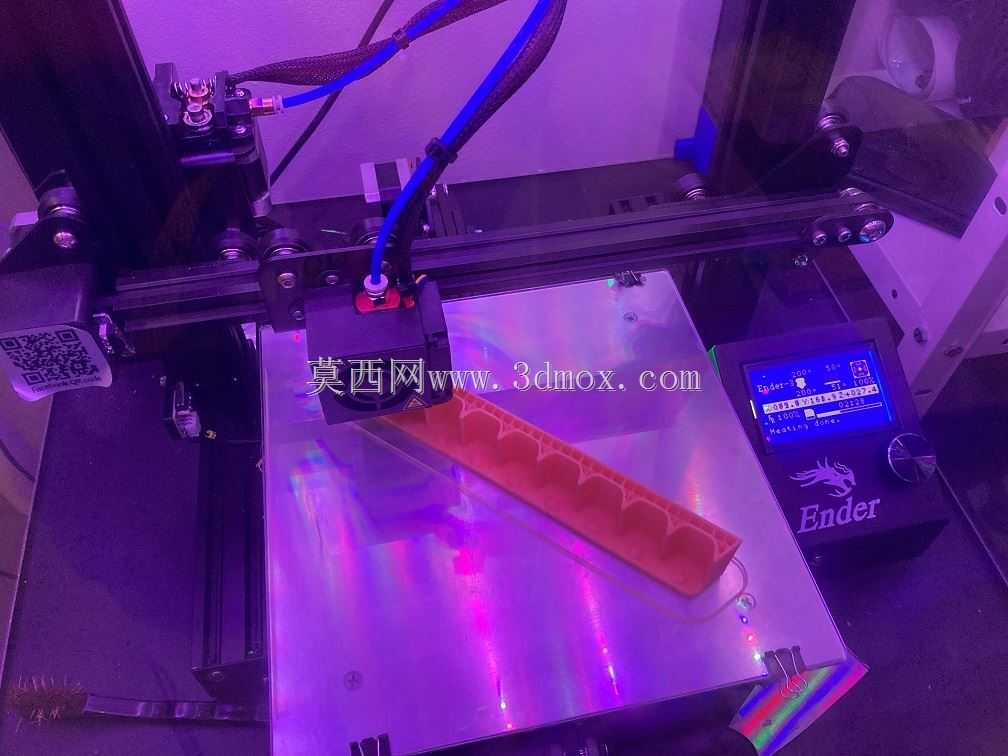

　　在实际使用中，操作人员只需要将21700电芯粗略放入对应槽位，松开手后电芯就会依靠重力沿10度斜面滑到定位基准面，自动完成轴向对齐，相邻电芯的间距一致性可以控制在0.1mm以内，相比传统人工摆放的方式，单盘电芯的摆放时间可以缩短60%以上，粘合后的电芯模组平行度偏差小于0.2mm，完全满足后续激光焊接、支架装配的精度要求。托盘的结构没有多余的复杂特征，加工难度低，无论是采用CNC加工铝件还是采用防静电POM注塑量产，都能快速实现批量交付，槽位的圆弧面做了微小的倒角处理，避免电芯放入时棱角刮伤电芯外皮，托盘的底部做了防滑处理，放置在工作台面时不会因为操作人员的触碰出现移位。针对电动滑板这类对电池组重量、体积要求较高的应用场景，这款托盘排布出来的电芯组不需要额外增加定位结构件，粘合后的电芯组本身就具备足够的结构强度，可以直接安装到设备的电池仓内，减少了额外结构件的重量，提升整体设备的续航表现。
