三角形排布3S2P锂电池组防护外壳

　　在小型便携储能、DIY电子改装、手持检测设备供电模块这类场景里，圆柱锂电池的排布固定一直是结构设计里容易被忽略却直接影响使用可靠性的环节，很多零散组装的电池组仅靠热缩膜包裹，抗挤压、抗形变能力差，一旦遇到磕碰很容易出现电芯移位、绝缘层破损的问题，甚至引发短路风险。这款三角形排布的3S2P锂电池外壳，就是针对这类小容量串并电池组的固定防护需求设计的，适配常规18650规格圆柱电芯，三串两并的组合刚好能输出11.1V标称电压，匹配多数小型低压设备的供电输入要求。

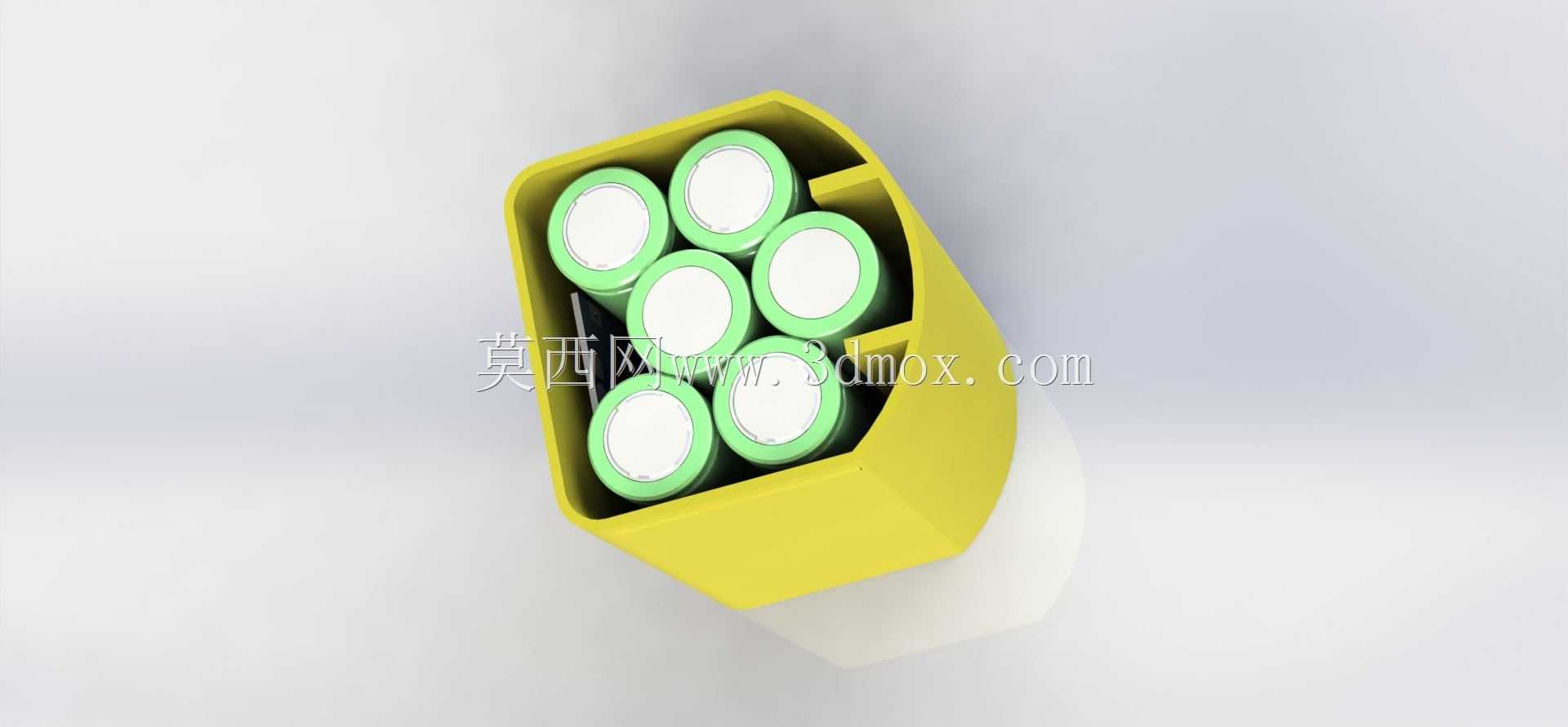

　　从结构设计逻辑来看，这款外壳没有采用常规的矩形排布方案，而是将六颗电芯按照三角形阵列做紧凑布局，这种排布方式的核心优势是在有限的空间内压缩整体横向占用尺寸，相比两排三列的矩形排布，三角形布局的截面轮廓更接近类三角圆角形态，能更好适配手持类设备的握持曲面，或者圆形、类三角形的设备内腔安装空间，不会出现矩形外壳在异形腔体内边角悬空、空间浪费的问题。外壳的电芯仓做了独立的卡位槽设计，每颗电芯的侧壁都有对应的限位筋，电芯装入后不会出现径向窜动，相邻电芯之间预留了0.3mm的均匀间隙，既可以避免电芯外壁直接接触摩擦，也能给电芯充放电过程中的轻微膨胀留出余量，同时间隙内可以顺畅填充固定胶或者铺设绝缘青稞纸，不会出现组装时绝缘件被挤压褶皱的问题。

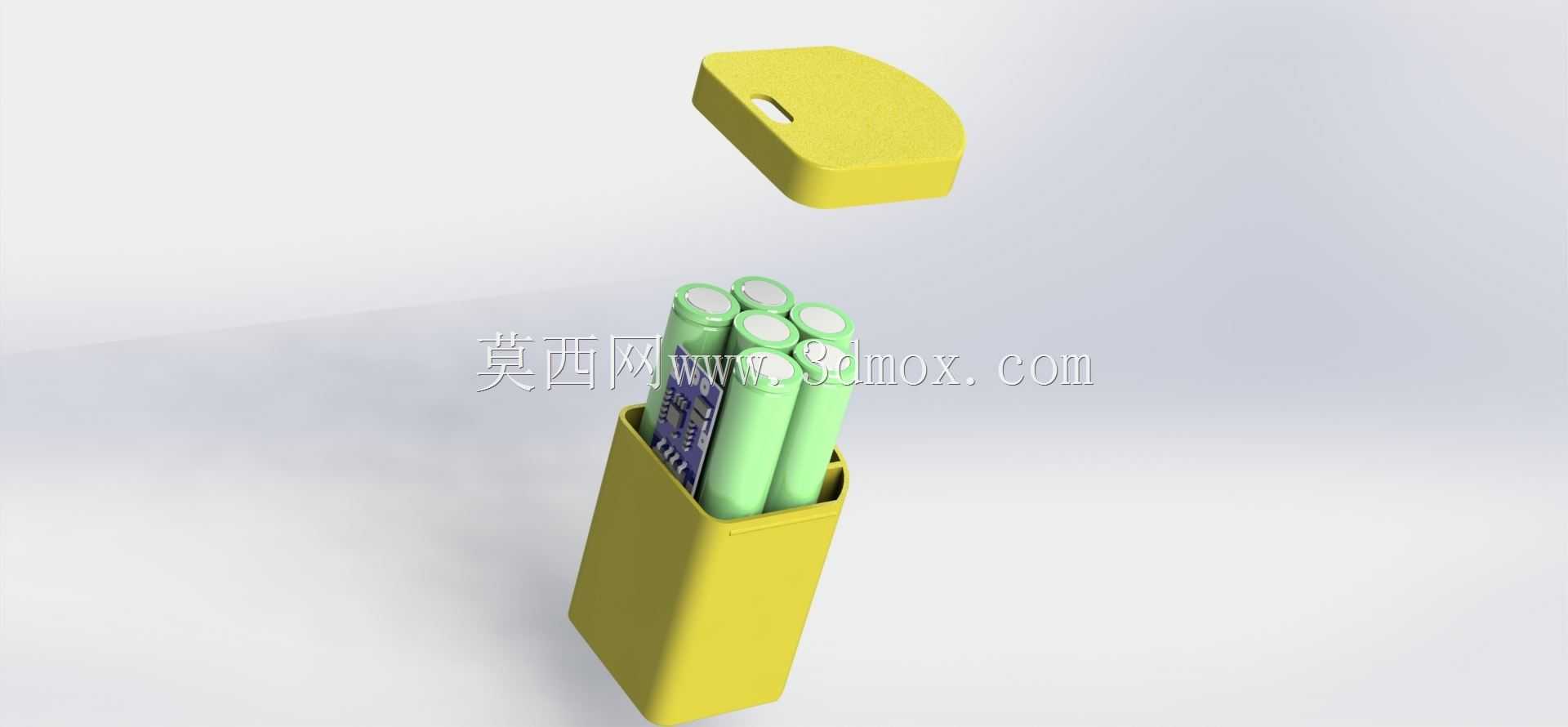

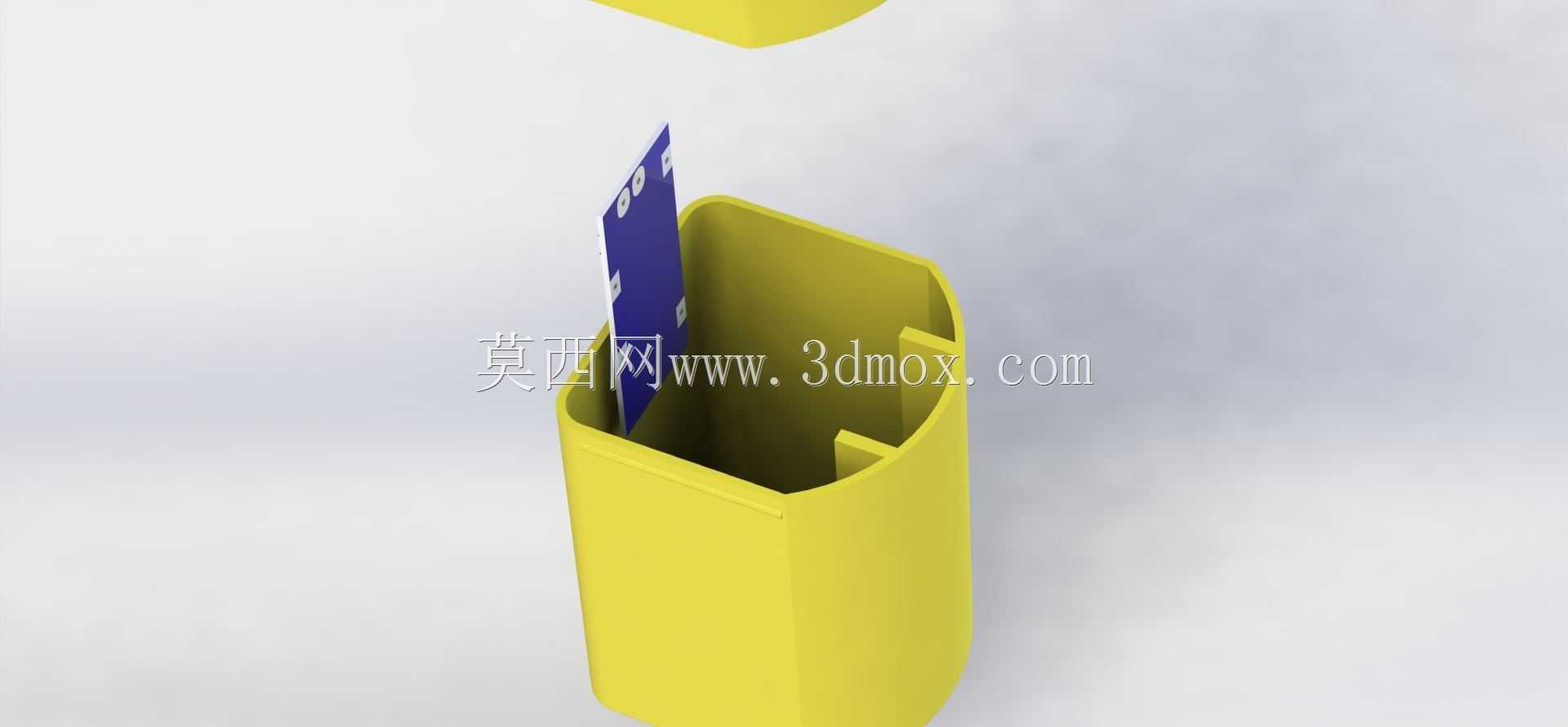

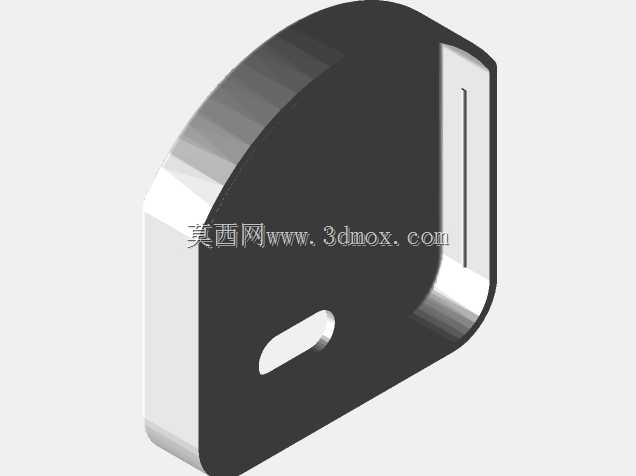

　　外壳的开口端做了加厚的唇边结构，厚度比侧壁增加1.2mm，一方面是提升开口处的结构强度，避免频繁拆装电芯时出现边缘开裂，另一方面唇边可以作为端盖的安装定位基准，后续配套端盖时不需要额外做定位柱，直接靠唇边的台阶就能实现端盖的快速对位，端盖和壳体之间可以选择胶水粘接或者超声波焊接，也可以根据使用需求在唇边位置预留卡扣位做可拆卸结构。外壳的外壁做了1度的脱模斜度，不管是采用FDM3D打印制作小批量样件，还是后续开模做注塑量产，都能顺利脱模，不会出现侧壁拉伤的问题。

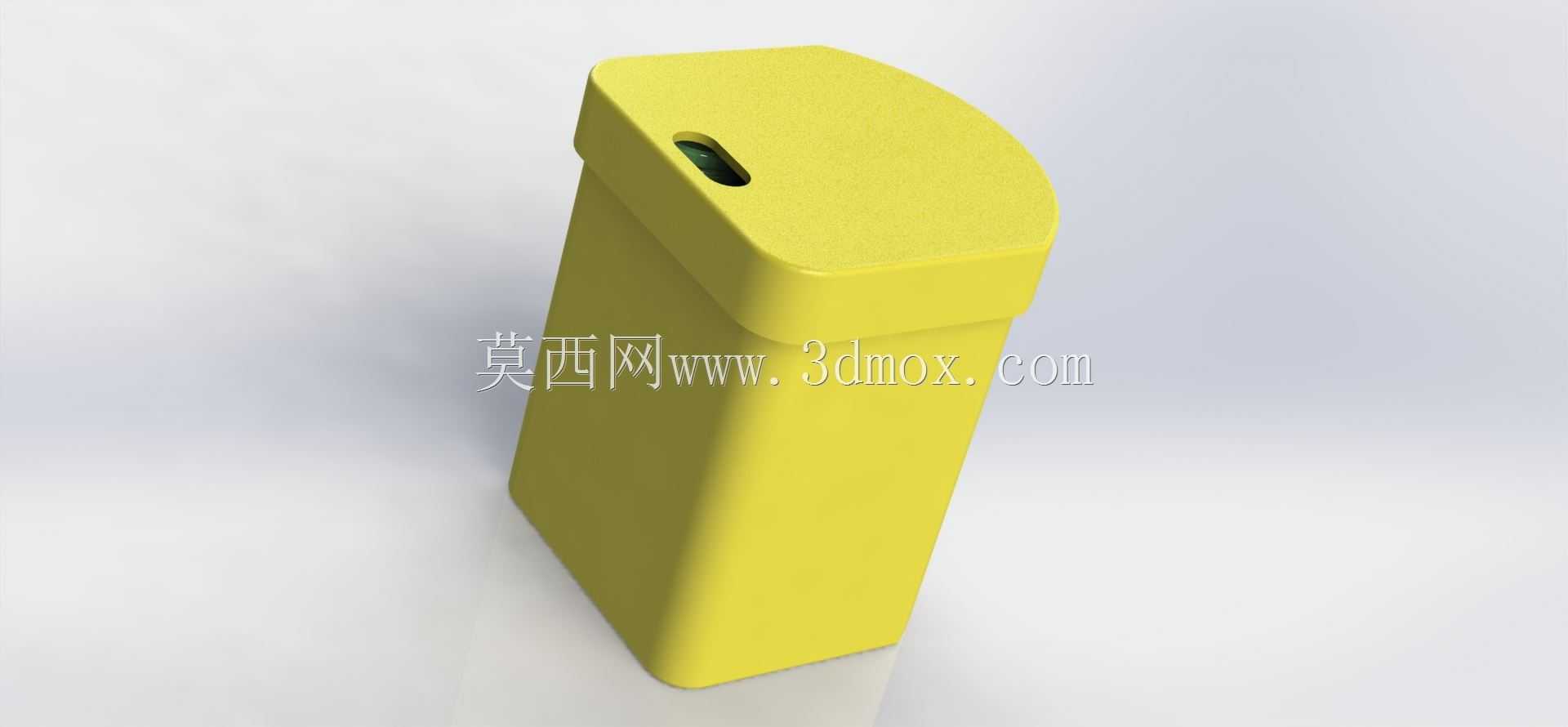

　　从安装边界来看，这款外壳的整体外轮廓做了全圆角过渡，没有尖锐的直角棱边，装入设备内腔时不会刮伤腔体内壁的导线或者绝缘层，壳体的最小壁厚设置为1.5mm，对于常用的PLA、PETG等3D打印材料来说，这个壁厚既能保证足够的抗挤压强度，正常手持跌落1.2米高度不会出现壳体碎裂，也不会因为壁厚过大导致整体重量超标，六颗电芯加壳体的总重量能控制在150g以内，不会给便携设备增加过多的负重。壳体的侧壁没有多余的凸起结构，安装时可以根据设备内腔的实际形状做局部打磨修整，也可以根据布线需求在侧壁任意位置开孔引出导线，不会因为破坏加强筋导致整体结构失效。

　　在实际使用场景中，这款外壳不仅可以用于DIY手持电动工具的改装供电包，也可以作为小型太阳能储能装置的电池组固定壳，还能适配便携检测仪器、户外露营小灯这类产品的内置电池仓。相比通用的矩形电池盒，这种三角形排布的外壳空间利用率更高，在相同电池容量下，整体占用的安装空间更小，尤其是在一些对截面形状有特殊要求的管状、类圆柱状设备内部，这种布局的适配性远高于常规矩形电池盒。设计时没有在壳体上预留固定的安装孔位，就是为了给不同场景的安装留出足够的调整空间，使用者可以根据实际的安装位置在壳体外侧粘贴固定座，或者用扎带穿过壳体两端的间隙做捆绑固定，适配更多非标准化的安装需求。

　　电芯仓的底部做了0.5mm的凸台支撑，电芯装入后不会直接接触壳体底部，留出的间隙可以容纳电芯负极的焊接镍片，避免镍片直接顶到壳体底部导致绝缘磨损，同时底部的间隙也能形成一个微小的空气隔热层，当设备内部其他元件发热时，能减少热量直接传递到电芯底部，一定程度上提升电池组的工作稳定性。壳体的内壁没有做多余的纹理，光滑的内壁可以减少电芯装入时的摩擦阻力，组装时只需要将电芯按照正负极方向依次推入卡位槽即可，不需要额外的辅助工具，组装效率更高。
