层叠式导向冲压工装模具结构设计

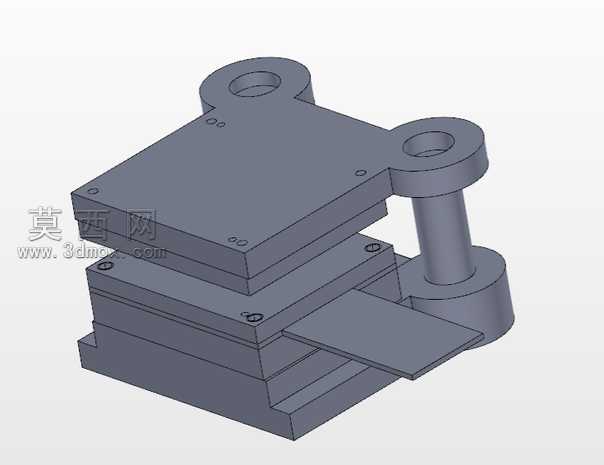

本套模具采用SolidWorks进行全参数化三维建模，整体为层叠式冷冲压模架结构，建模过程严格遵循机械设计公差规范，对每一层模板的装配间隙、导向配合精度都做了精准的参数约束。模型渲染采用哑光金属灰材质，还原了模具钢经粗加工后的真实表面质感，未添加多余的装饰性材质，清晰呈现各部件的结构轮廓与装配关系，方便使用者快速识别模架各组成部分。结构设计上，模架主体采用多层钢板叠合装配，通过侧边的双导柱导套结构实现上下模的精准合模导向，导柱上下端设置有带安装孔的固定座，可通过螺栓将导柱与上下模座牢固锁合，避免冲压过程中导向结构出现偏移晃动。模架侧边延伸出承料托板结构，用于冲压过程中承托送进的带料，保证料带送进过程平稳顺畅，各层模板之间通过定位销与紧固螺钉实现精准定位与锁紧，模板边缘设置有对应的定位沉孔与螺钉过孔，完全符合常规冷冲模架的加工装配工艺要求。设计思路围绕中小尺寸平板件的冲压工序需求展开，整体模架结构紧凑，导向刚性充足，既可以适配单工序冲裁、成型作业，也可通过更换模芯部分升级为简单的连续模结构，模架的各层模板厚度、导柱间距、导柱直径参数都经过合理匹配，能够承受常规吨位冲压设备的冲压力载荷，避免冲压过程中模架出现变形。建模过程中对所有零件都做了独立的特征建模，未使用无效的外部参考特征，每个零件的特征树逻辑清晰，从基础拉伸凸台到孔位特征、倒角特征都按加工顺序排布，方便后续使用者根据实际生产需求修改模板尺寸、调整孔位位置，也可直接导出工程图用于生产加工，模型的装配体采用自下而上的装配方式，添加了正确的配合约束，可实现上下模的开合模拟，直观展示模具的工作行程与合模状态。
