带导柱导向结构的板件冲压模具

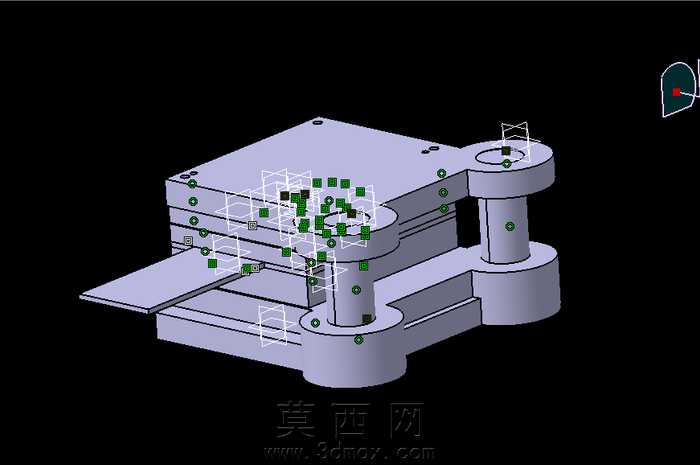

本套模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冷冲压模具的设计规范，对各组成部件的装配关系进行了精准约束，确保开合模动作的逻辑合理性。模型整体采用模架标准化设计思路，配置了四根对称分布的导柱导套组件，导柱与上下模座的安装孔采用过盈配合约束，导套与导柱之间预留合理的滑动间隙，能够在合模过程中为上下模提供精准的导向定位，避免凸凹模发生错位啃模的问题。上下模座采用高强度板材结构设计，模座表面预留了螺钉安装孔、销钉定位孔的特征，所有孔位的位置度均按照机械加工公差要求进行参数化设定，可直接对接后续的工程图生成与加工工序。模具的工作区域设置了适配板件送料的托料结构，托料板的高度与下模型面保持齐平，能够为待加工的板料提供平稳的支撑，送料方向的定位挡块特征清晰，可保证每一次冲压行程中板料的进给位置一致，保障冲压件的尺寸精度。建模过程中对模具的各活动部件进行了运动仿真校验，确认开模行程内导柱导套不会发生脱离，卸料结构的活动范围无干涉，整体开合模动作顺畅无卡滞。材质配置上，模座部分采用普通模具钢的哑光金属材质，导柱导套部分添加了抛光金属的质感表现，工作零件部分采用淬火模具钢的材质属性，不同部件的材质区分清晰，能够直观展现模具各部分的功能分区。整体模型的细节特征完整，包含了紧固螺钉、定位销、卸料弹性元件的安装位结构，完整还原了冷冲压模具从模架到工作组件的全部装配关系，可作为同类型板件冲压模具设计的参考结构，也可用于模具结构教学演示使用，帮助学习者理解导柱式冲模的工作原理与装配逻辑。
