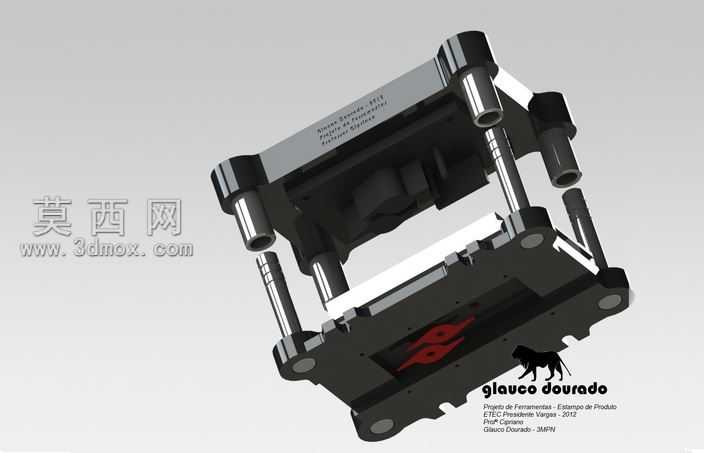

SolidWorks设计的冲压模具结构模型

本模型采用SolidWorks完成全参数化三维建模，完整还原了典型导柱式冲压模具的整体装配结构，建模过程严格遵循冲压模具的实际设计规范，对上下模座、导柱导套、凸模固定板、凹模、卸料板、模柄等核心零部件均进行了1:1比例的特征构建，所有零件间的装配约束完全匹配实际模具的装配逻辑，不存在干涉错位问题，可直接用于装配干涉检查、结构原理演示与工程图导出。模型渲染阶段采用了工业级金属材质表现方案，上下模座赋予哑光发黑的模具钢材质，还原了实际模具模座经热处理发黑后的表面质感，导柱导套部分采用高抛光镀铬金属材质，精准表现出导向零件的高光镜面金属特性，模架连接部位的紧固件也添加了对应的镀锌金属质感，整体渲染光影采用柔和的工业产品布光，清晰呈现出模具各层级结构的轮廓与装配关系，同时在模座表面添加了符合实际工业场景的标识细节，提升了模型的真实感。结构设计上采用标准的后侧导柱模架布局，四根高精度导柱配合导套实现上下模的精准导向，保证冲压过程中凸凹模的对中精度，卸料结构采用弹性卸料设计，可在冲压完成后顺利将料带从凸模上卸下，凹模采用整体式镶块结构，兼顾了结构强度与后期维护更换的便利性，模柄采用标准压入式结构，可适配常规开式压力机的滑块安装孔。设计思路围绕通用薄板冲压工序的通用需求展开，整体结构紧凑，导向精度可靠，各零部件的尺寸参数均参考冷冲模设计国家标准进行设定，模座厚度、导柱直径、闭合高度等核心参数均符合常规中小吨位冲压设备的安装使用要求，既可以作为冲压模具结构教学的演示模型，也可以作为同类冲压模具设计的参考蓝本，帮助设计人员快速理解导柱式冲压模的装配逻辑与结构组成，缩短同类型模具的设计开发周期。
