组装焊接用电动送锡器结构设计

　　在电子组装产线的手工焊接工位、小批量多品种的电子维修作业场景中，焊锡丝的顺畅供给是影响焊接效率与焊点一致性的核心因素之一。传统的手持焊锡送料方式需要操作人员一手持烙铁、一手拉扯焊锡丝，不仅双手操作的协调性要求高，长时间作业下还容易出现送锡量不稳定、焊锡丝弯折卡滞、焊点锡量不均导致的虚焊或堆锡问题，部分精细引脚焊接场景下，手动送锡的精度偏差甚至会直接造成相邻引脚桥连报废。这款电动送锡器的结构设计，正是针对这类工位痛点展开，从操作逻辑、结构布局到安装适配都围绕一线焊接作业的实际需求做了针对性优化。

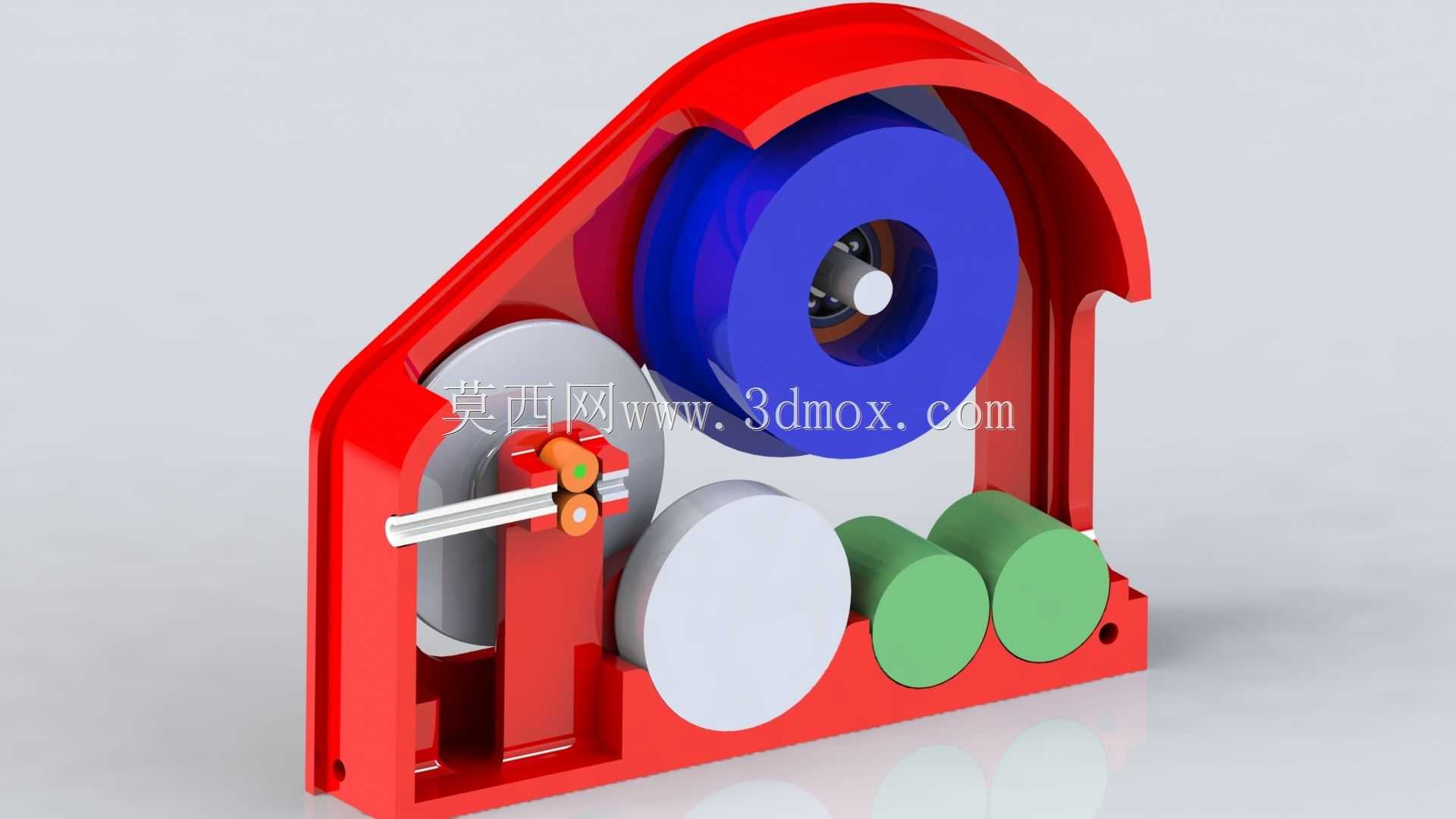

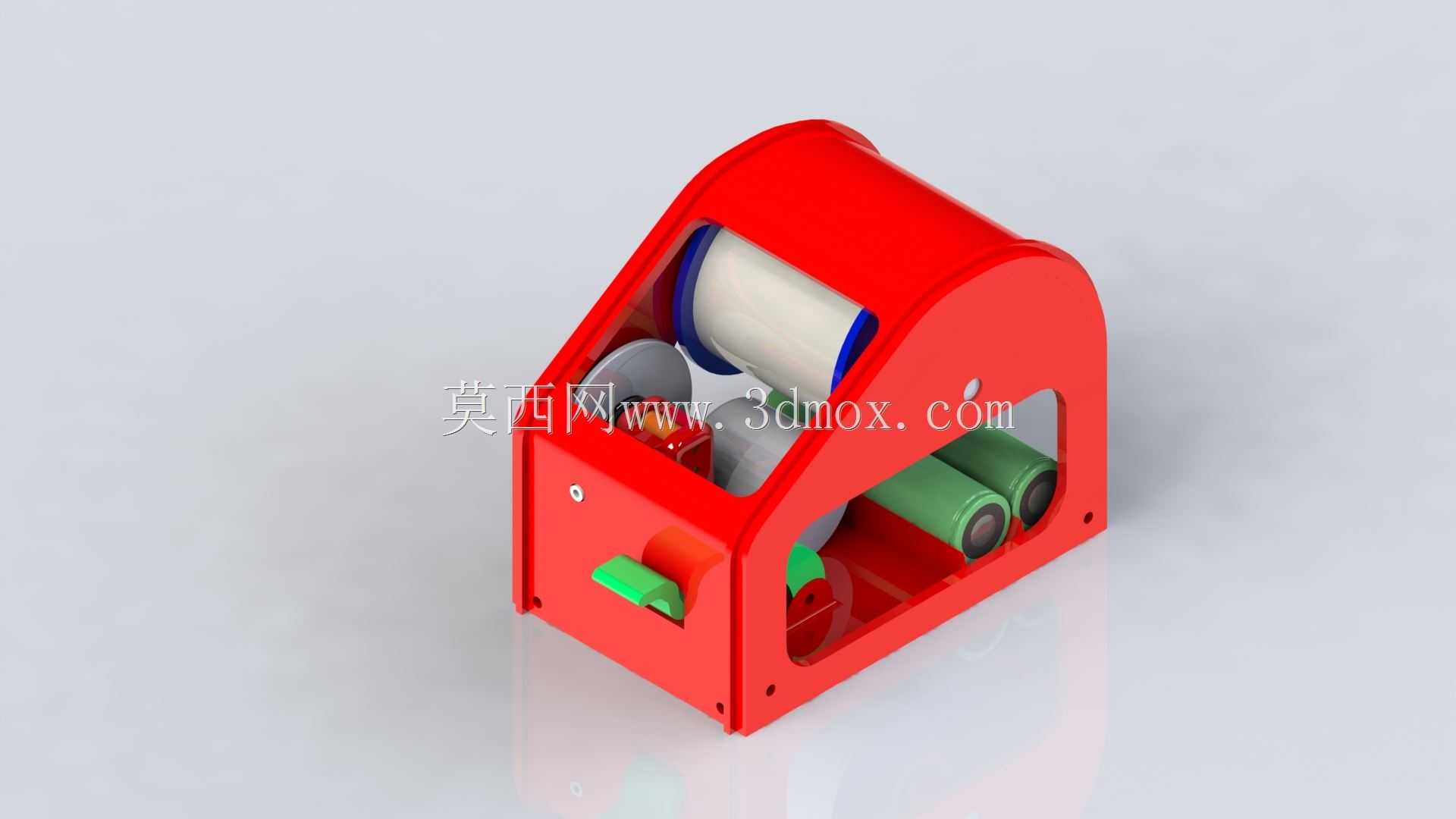

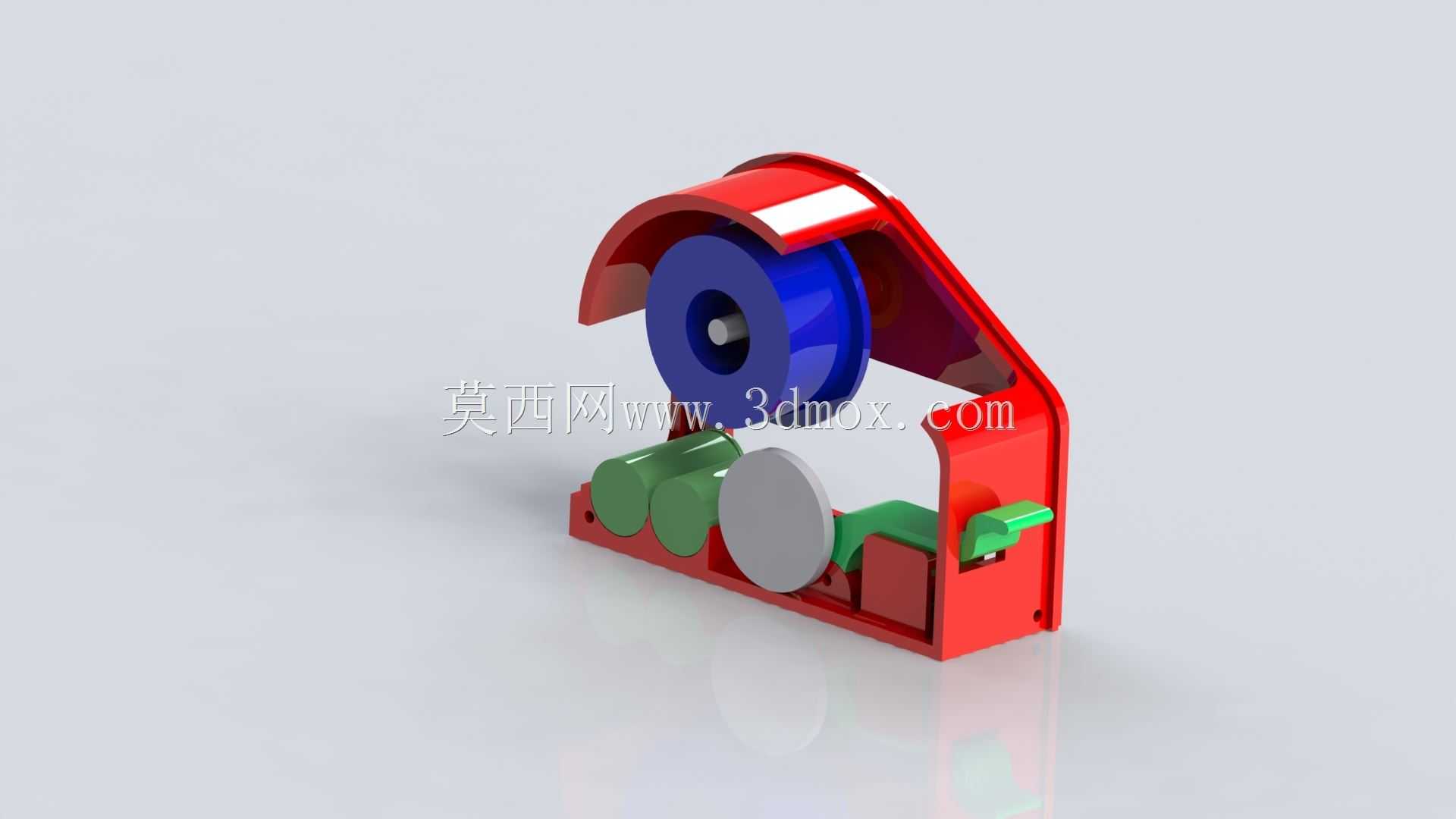

　　从整体结构布局来看，设备采用半封闭的弧形立式壳体结构，主体外壳做了圆角过渡处理，避免工位上的尖锐边角剐蹭操作人员手臂，壳体正面预留了透明观察窗口，可以直接观察内部锡卷的剩余量，不需要频繁开盖检查，减少工位上的无效操作动作。壳体内部的锡卷安装位采用快拆式卷轴设计，适配常规规格的焊锡丝卷，卷轴处设置了阻尼限位结构，避免送锡过程中锡卷惯性自转导致的焊锡丝松脱缠绕，送锡轮组采用双轮压合结构，主动轮做了滚花处理增大与焊锡丝的摩擦力，从动轮采用弹性压合结构，可以适配不同线径的焊锡丝，不会出现压伤锡线或者送锡打滑的问题。出锡口位置做了导向嘴设计，导向嘴采用耐磨的非金属材质，既可以精准引导焊锡丝送出方向，也不会刮伤焊锡丝表面的助焊剂涂层，保证焊接过程中助焊剂可以均匀析出。

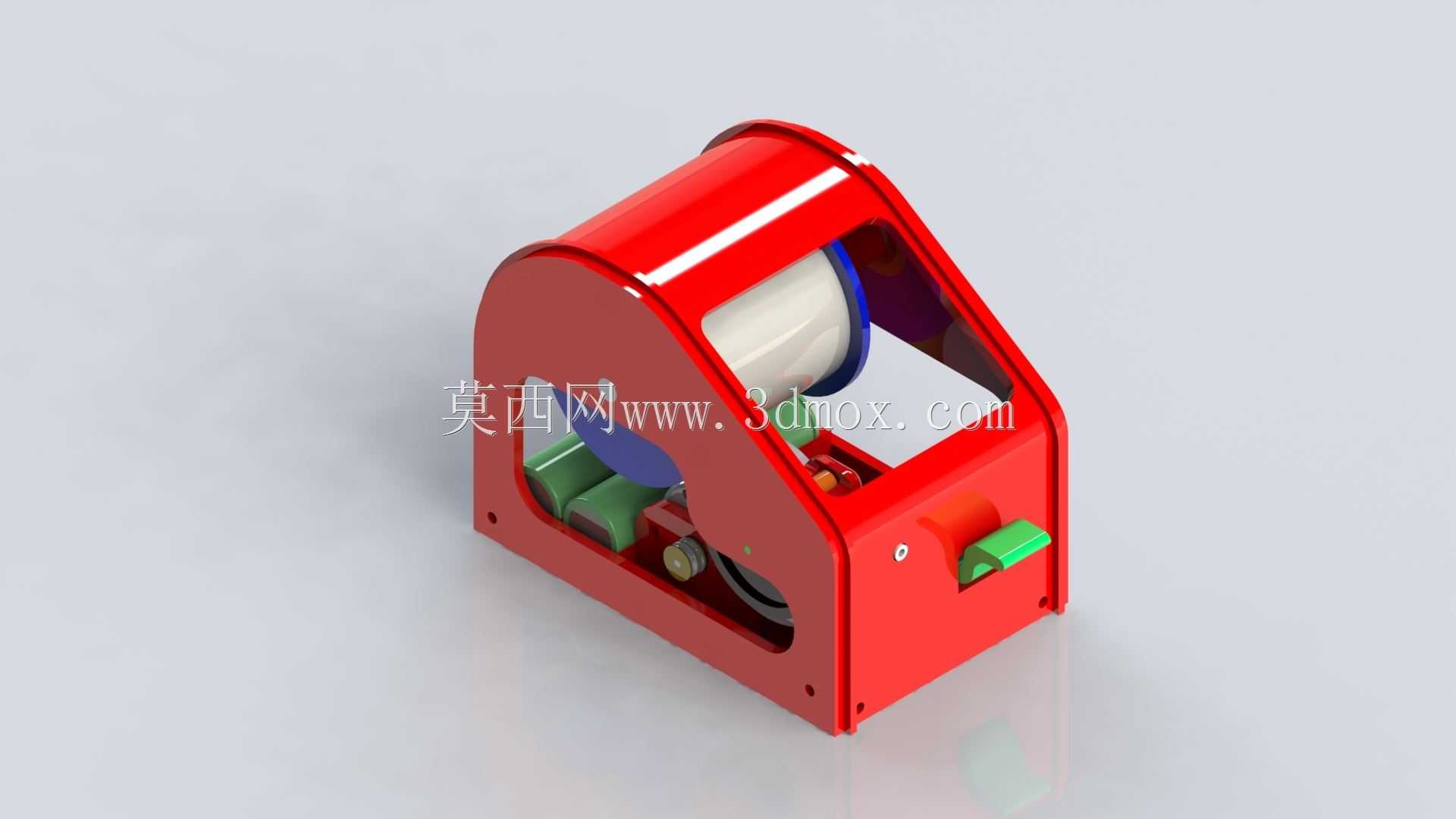

　　设备的控制触发结构设置在壳体前侧下方的绿色按键位置，采用大尺寸的按压式触发设计，操作人员手持烙铁的同时，可以用握持烙铁手的指腹或者空闲手的手背轻松触发，不需要刻意调整手部姿态，触发后送锡轮按照预设的速度匀速送出焊锡丝，松开按键即停止送锡，也可以根据作业需求调整为连续送锡模式，适配长焊缝或者大面积焊盘的焊接需求。设备的供电部分采用内置电池仓设计，可以放置常规规格的充电电池，不需要外接电源线缆，避免工位上线缆缠绕影响操作，也可以根据工位需求外接直流电源供电，适配固定工位长时间作业的供电需求。

　　从安装边界与工位适配角度来看，这款送锡器的底部做了防滑垫设计，可以直接放置在工作台面的任意位置，不需要额外的固定结构，整体占用的台面空间很小，不会和烙铁架、焊台、工件托盘等常用工位器具产生空间干涉。设备的出锡角度可以根据操作人员的作业习惯做小范围调整，不管是坐姿作业下的常规桌面焊接，还是小工件夹持状态下的仰焊、侧焊位置，都可以调整出锡方向对准焊点位置，减少操作人员调整工件或者身体姿态的频次。壳体侧面预留了固定孔位，如果是固定工位长期使用，也可以通过螺丝将设备固定在工作台的侧边支架上，进一步释放台面操作空间，适配流水线固定工位的作业布局。

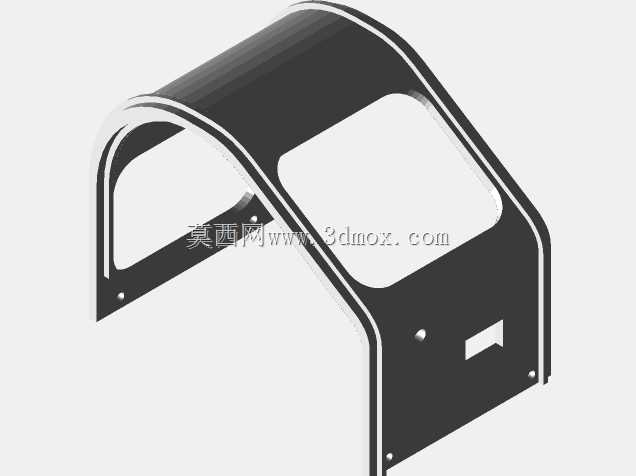

　　在结构细节设计上，这款送锡器充分考虑了工位上的维护便利性，壳体的上盖采用卡扣式固定，不需要额外工具就可以打开，更换锡卷或者清理送锡轮残留的助焊剂残渣时操作非常便捷，送锡路径上的所有导向结构都做了圆滑过渡，没有尖锐的折角，避免焊锡丝在送进过程中被刮削产生锡屑堆积，长期使用也不会出现卡锡问题。设备的驱动电机采用低速大扭矩的微型直流电机，送锡速度平稳，不会出现送锡速度忽快忽慢导致的锡量不均问题，电机与送锡轮之间采用齿轮减速传动，传动间隙小，触发和停止的响应速度快，不会出现按键松开后还继续送出一段锡线的问题，精准控制每个焊点的送锡量。

　　针对电子焊接场景的特殊需求，这款送锡器的壳体采用阻燃材质制作，即使焊接过程中偶尔有高温焊锡渣溅落到壳体表面，也不会出现壳体融化或者引燃的问题，满足工位的安全使用要求。设备的整体重量控制在合理范围内，即使是需要频繁移动工位的维修作业场景，也可以轻松单手挪动，不会因为设备过重增加搬运负担。和传统的手动送锡方式相比，这款电动送锡器可以让操作人员实现单手握持烙铁完成焊接作业，另一只手可以用来固定工件或者调整工件位置，大幅降低精细焊接场景下的操作难度，尤其是在引脚间距小于1mm的贴片元件焊接、多芯线束搪锡等作业场景下，稳定的送锡速度和精准的送锡量控制，可以有效降低焊点不良率，减少返修工作量，提升单工位的作业效率。
