韦勒WECP20恒温焊台结构设计

　　这套焊台结构的建模，是面向电子装联、小批量电路板返修、精密元器件焊接场景做的全尺寸还原，日常在消费电子维修、高校电子实验室、小型电气装配工位上，这类恒温焊台是工位上的核心工具，相比传统直插式电烙铁，它能把烙铁头温度稳定控制在设定区间，避免温度波动烫坏PCB焊盘或者不耐高温的贴片元件。

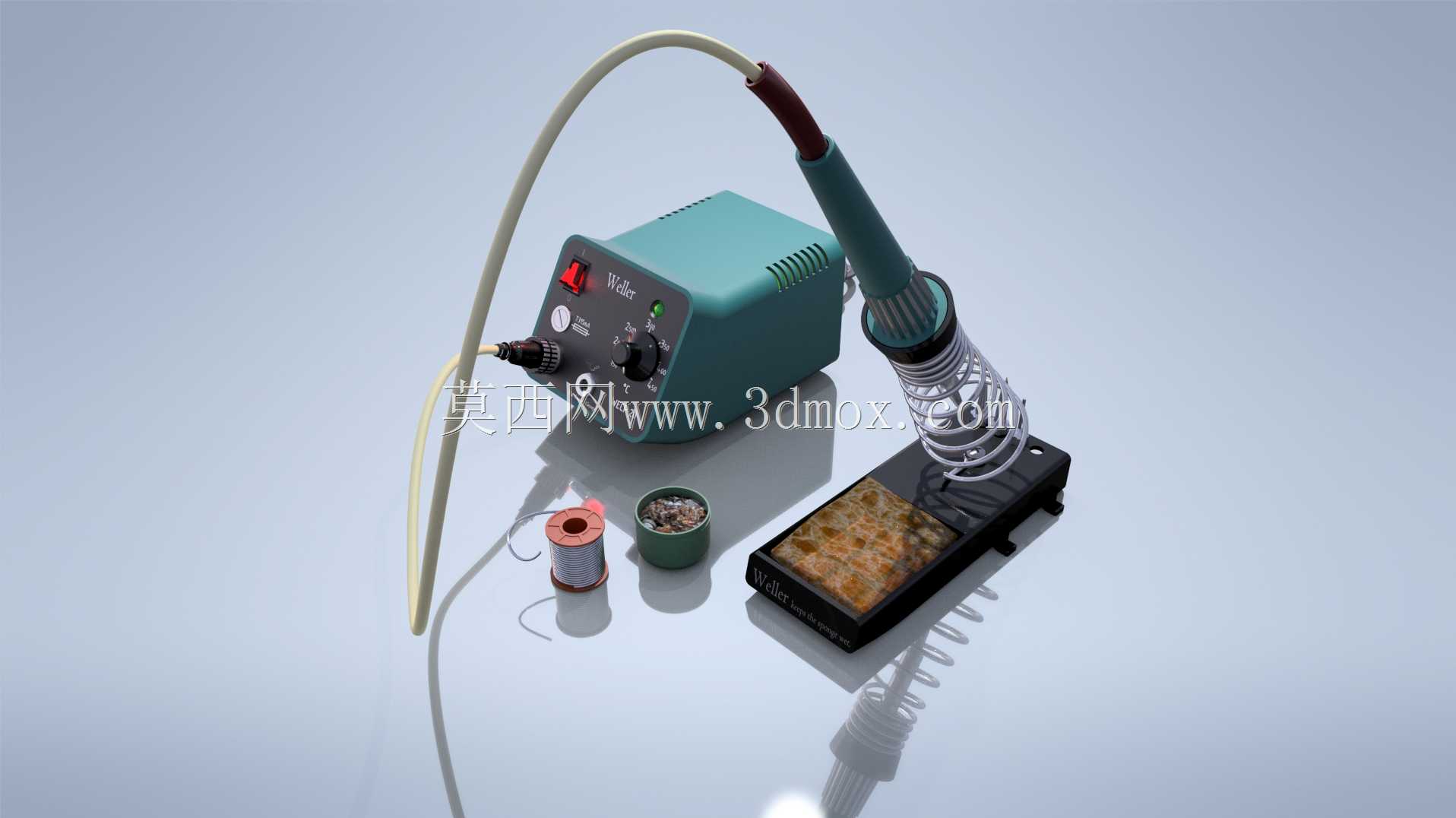

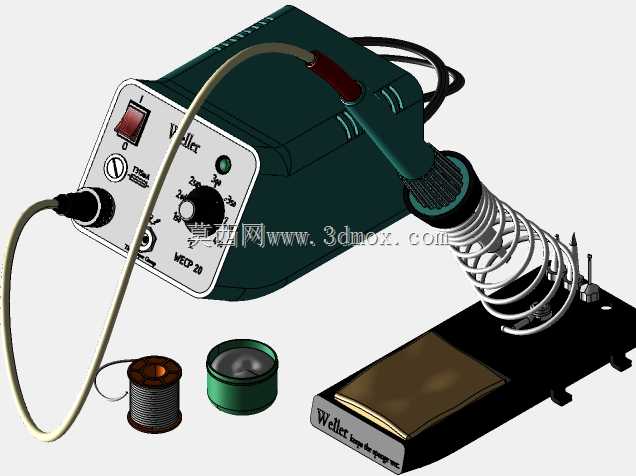

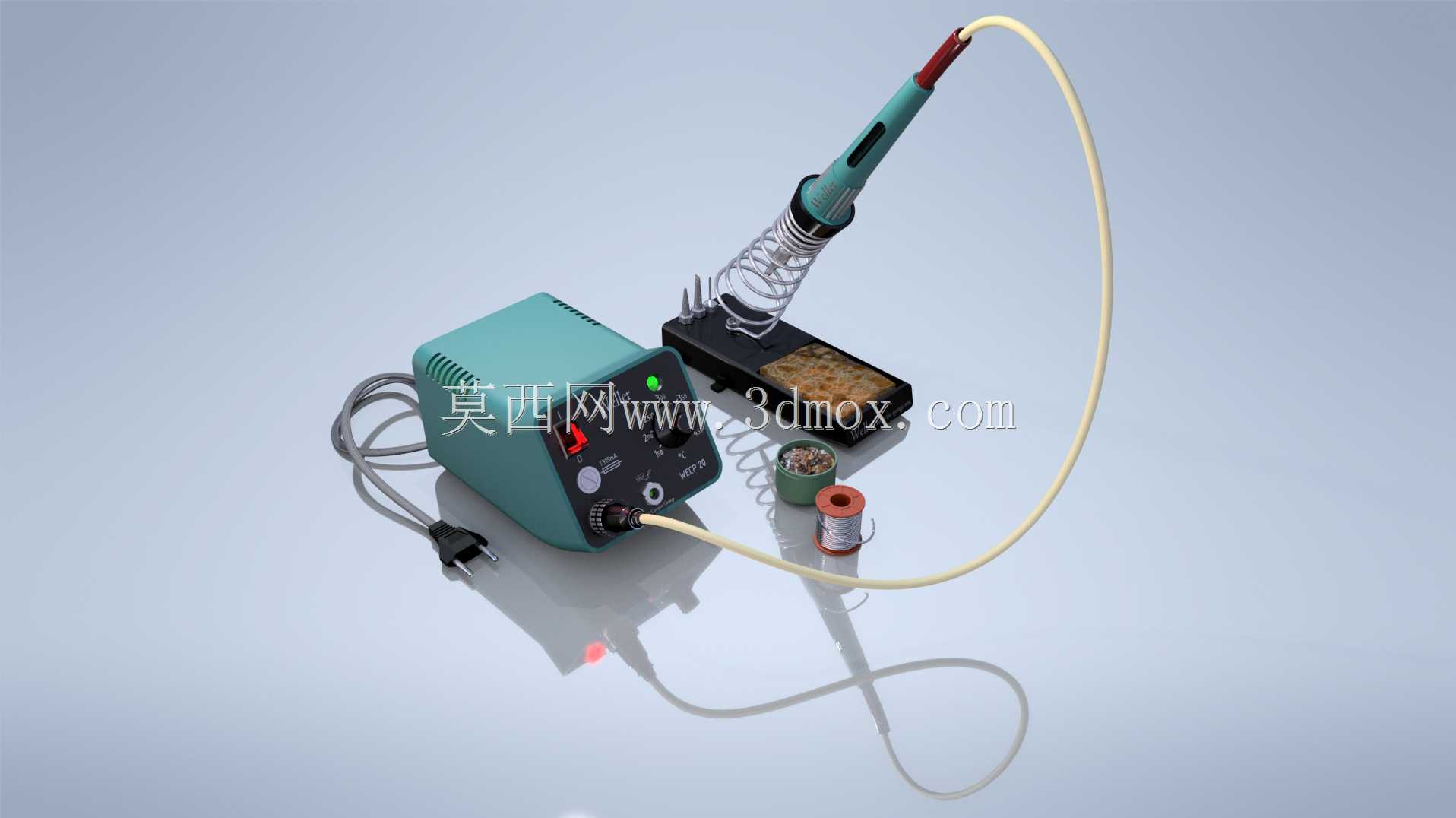

　　从功能结构拆分来看，整套设备分为主控主机、烙铁手柄、烙铁架、清洁辅件四个核心部分。主机部分采用方正的梯台造型，底部做了防滑脚垫的安装位，放置在工作台面时不会因为拖拽线材发生移位，主机正面集成了温度调节旋钮、电源开关、状态指示灯，接口位置预留了手柄线材的航空插座位，内部的安装边界完全按照实际电路板、变压器的装配尺寸预留，主机外壳的散热孔位置对应内部发热器件的排布，保证长时间工作时的热量散出，不会出现壳体积温的问题。

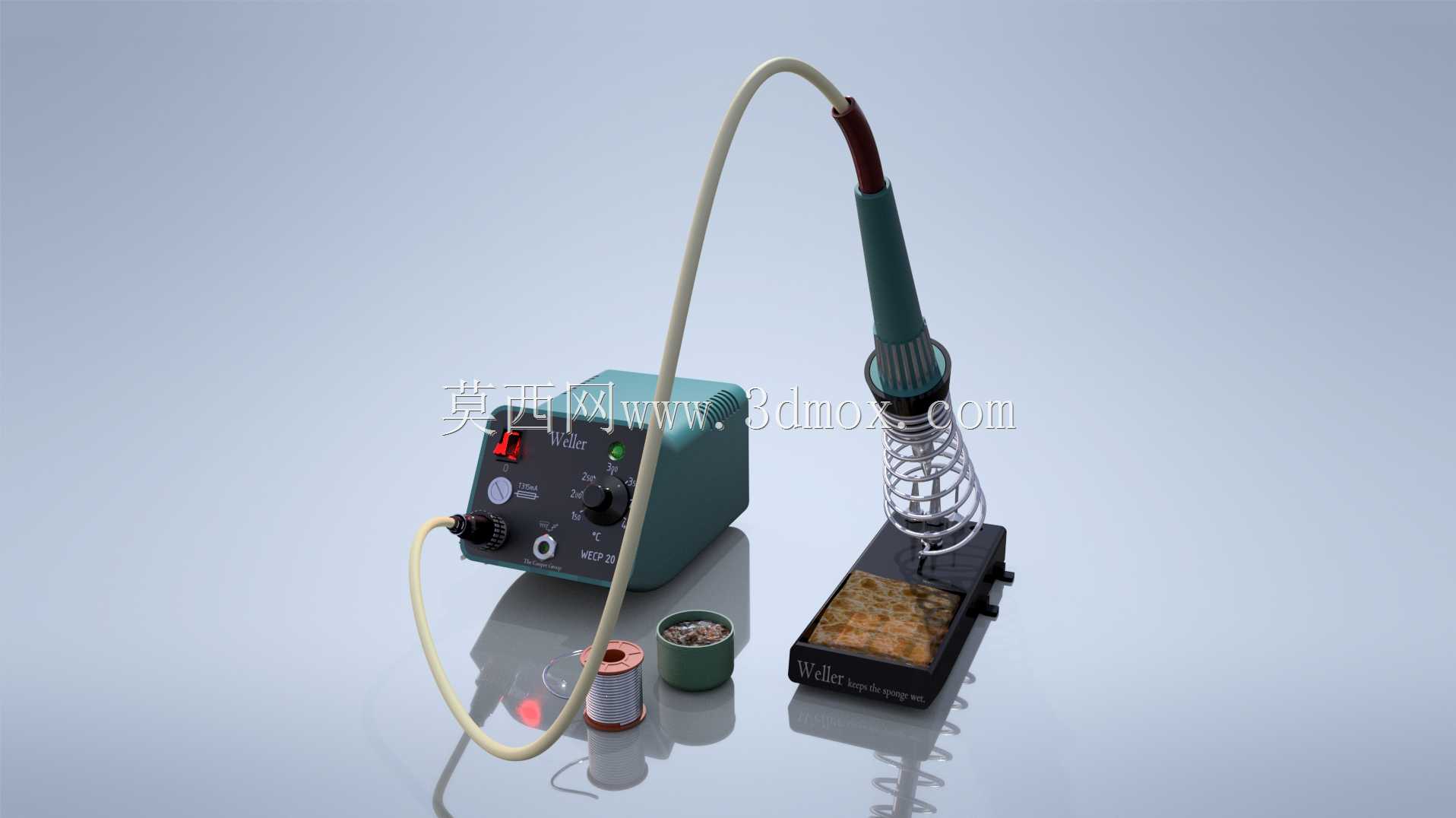

　　烙铁手柄的设计做了轻量化的重心优化，手柄握持段做了细微的锥度收窄，贴合日常持握的手指弧度，长时间焊接作业不会产生明显的手部酸胀，手柄内部的发热芯安装腔做了同轴度限位，保证发热芯和烙铁头的贴合度，减少热传导损耗，手柄出线位置做了防弯折的护套结构，避免工位上频繁拖拽线材导致的线芯断裂。配套的烙铁架采用金属底座配重，放置在台面时稳定性足够，架体上集成了高温海绵的盛水凹槽，焊接过程中可以随时擦拭烙铁头去除表面氧化锡渣，架体的金属弹簧圈用来放置闲置的烙铁手柄，避免高温烙铁头直接接触工作台面造成烫损。

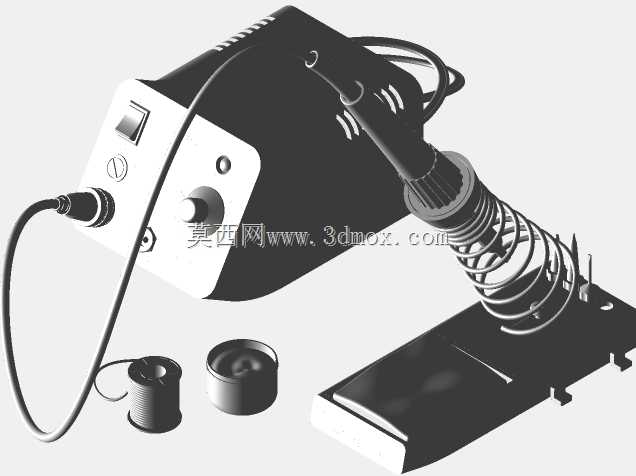

　　建模过程中对各个部件的装配间隙做了符合实际生产的公差预留，主机外壳的上下盖合模位置预留了卡扣和螺丝柱的安装位，所有外接接口的位置都和实际产品的开孔尺寸对齐，手柄和主机连接的线材做了自然的弯曲形态还原，没有生硬的直角转折，符合实际工位上线材自然垂放的状态。配套的焊锡丝卷、助焊膏小罐这些辅件也做了等比例建模，还原真实工位上的物料摆放状态。

　　从安装边界来看，整套焊台主机的占位尺寸适配常规的电子维修工作台，不会占用过多的操作空间，烙铁架的摆放位置可以根据操作人员的用手习惯灵活调整，主机的电源线出线位置在机身后侧，不会干扰正面的操作区域。温度调节旋钮的阻尼感在结构设计上做了对应的卡位结构，转动调节时可以清晰感知档位变化，电源开关的按键行程做了合理预留，按动时的反馈清晰，不会出现卡键的问题。

　　这类焊台的实际使用场景覆盖了从民用电子维修到工业小批量装联的多个环节，结构设计上优先考虑了长时间作业的操作便利性和设备本身的耐用性，所有外露的结构件都做了圆角处理，避免尖锐边角划伤操作人员，外壳材质的选型对应建模时的壁厚设置，保证外壳有足够的结构强度，不会因为轻微的磕碰就出现开裂。烙铁头的更换结构做了快拆设计的还原，不需要额外工具就可以快速更换不同规格的烙铁头，适配不同大小焊盘的焊接需求，从尖嘴头到刀头的更换操作都能在数秒内完成，适配不同的焊接作业需求。
