桌下嵌入式多功能直流供电装置结构设计

　　这款桌下安装的直流供电装置，主要面向桌面电子制作、小型数码设备供电、低压实验调试场景设计，解决桌面零散电源适配器杂乱、占用桌面空间、接口不足的痛点，将常用供电接口、控制元件、保护模块集成在可嵌入桌板下方的紧凑壳体中，安装后完全不占用桌面操作区域，适配多数常规厚度的木质、密度板办公及手工桌台。

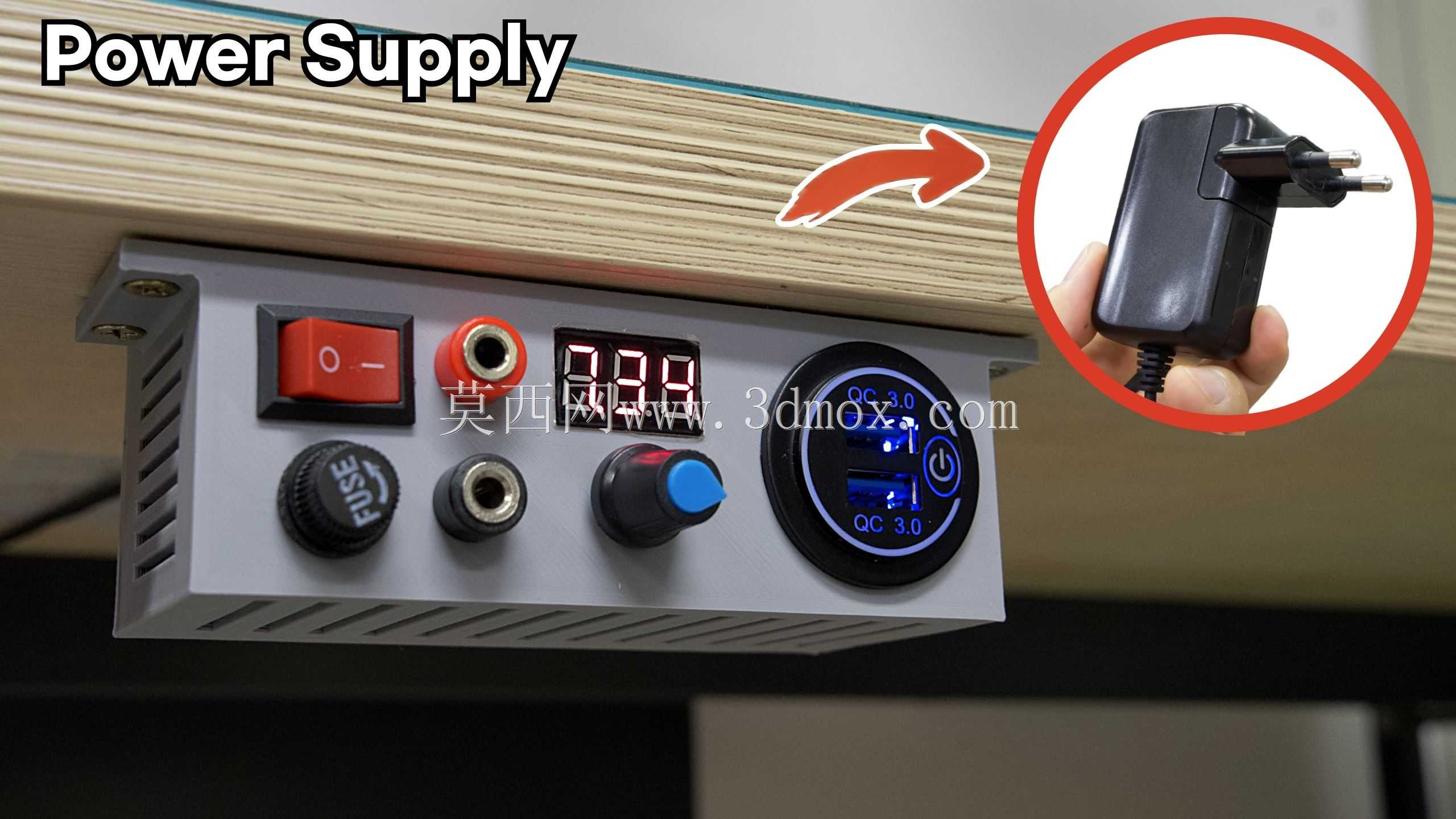

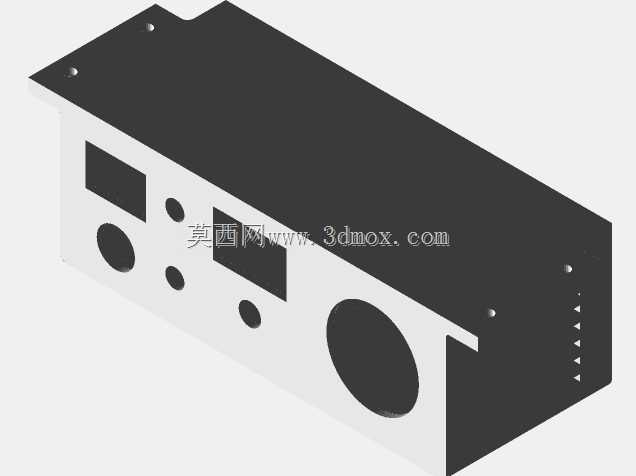

　　装置整体采用扁平式矩形壳体设计，安装时可通过螺丝从桌板下方向上固定，壳体上边缘与桌板下表面完全贴合，不会突出到桌面上方影响正常使用，整体安装边界控制在桌板边缘向内100mm范围内，不会干涉桌下腿部活动空间，也不会与桌下常见的键盘托架、走线槽产生结构干涉。壳体正面布局按照操作频率从左到右排布：最左侧设置带红色标识的船型电源总开关，采用1521mm标准规格，开关拨动手柄突出壳体表面8mm，操作时无需刻意寻找，手部在桌下即可快速完成通断操作，开关旁设置标准保险丝座，内置520mm规格保险丝，发生过流故障时可直接从外部旋开更换，无需拆解壳体，大幅降低后期维护难度。

　　保险丝座右侧依次排布香蕉插座接口，包含短款常规香蕉插座与1m延长线适配的鳄鱼夹转接接口，可直接为低压实验设备、小型电动工具提供直流输出，无需额外转接。接口区域右侧集成三位数码管电压显示模块，可实时显示当前输出直流电压数值，显示精度0.1V，方便调试时直观确认输出参数，避免电压不匹配损坏外接设备。显示模块旁设置PWM调节旋钮，支持5V-16V宽范围输出电压调节，最大输出电流10A，可适配不同电压需求的小型负载，旋钮采用滚花防滑设计，调节阻尼适中，可精准锁定目标输出电压。最右侧集成QC3.0规格双USB快充插座，支持常见手机、平板、数码外设的快速充电需求，日常使用时无需额外插接手机充电器，直接通过桌下装置即可完成充电，减少桌面插座占用。

　　设计过程中充分考虑桌下安装的散热需求，壳体左侧开设多道平行通风槽，内部功率元件与壳体之间预留3mm空气对流间隙，长时间满负载运行时壳体表面温度可控制在安全范围内，不会因紧贴木质桌板引发过热风险。所有外接接口均采用嵌入式安装，接口边缘与壳体表面齐平，避免桌下走线时线缆被接口边缘剐蹭破损。装置供电输入采用标准DC电源母座插头，可适配常见的墙插式电源适配器，输入线缆可沿桌板下方走线槽固定，完全隐藏在视线之外，保持桌面及桌下区域整洁。

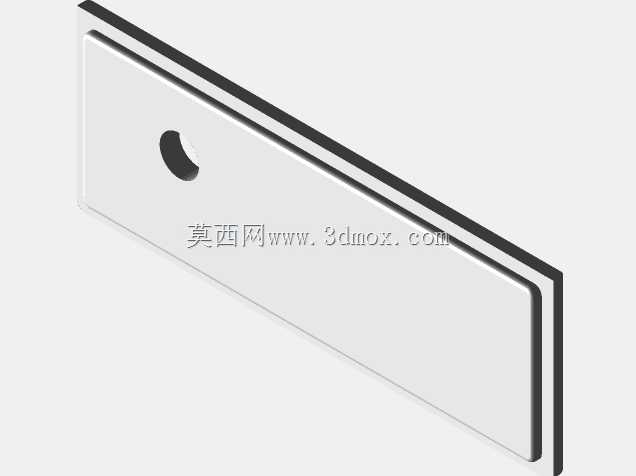

　　结构设计上所有元件均采用标准市售规格，无需定制特殊零件，组装时可按照布局依次将元件固定在壳体前面板预设的安装孔位，内部接线采用绝缘端子压接，接线处套热缩管绝缘，高压输入区域与低压输出区域之间设置绝缘隔离挡板，避免接线误触引发短路。壳体采用Coroplast板材加工制作，绝缘性能优异且重量较轻，长期使用不会因自重导致固定螺丝松动。装置还预留了管状绝缘电线走线通道，内部接线可通过通道规整排布，避免杂乱的线材干扰元件安装，硅胶线材的选用可适应桌下可能出现的温度变化，长期使用不会出现线材硬化开裂问题。实际使用时，用户坐在桌前即可在腿部上方的空间完成开关操作、电压调节、设备插接等动作，无需起身或探身到桌面后方寻找插座，大幅提升电子制作、日常办公时的供电使用效率，同时彻底解决桌面多个电源适配器堆积、线缆缠绕杂乱的问题。
