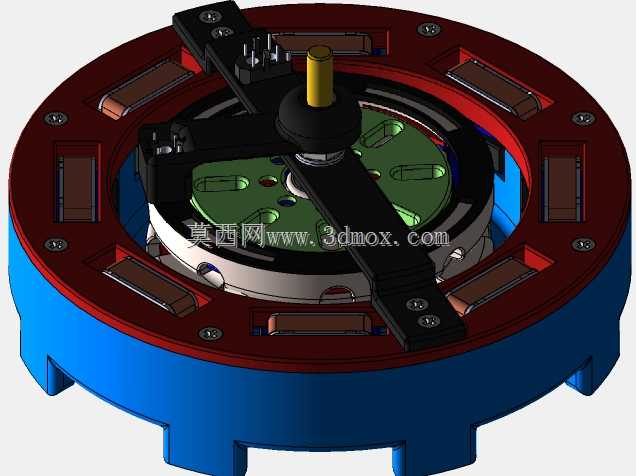

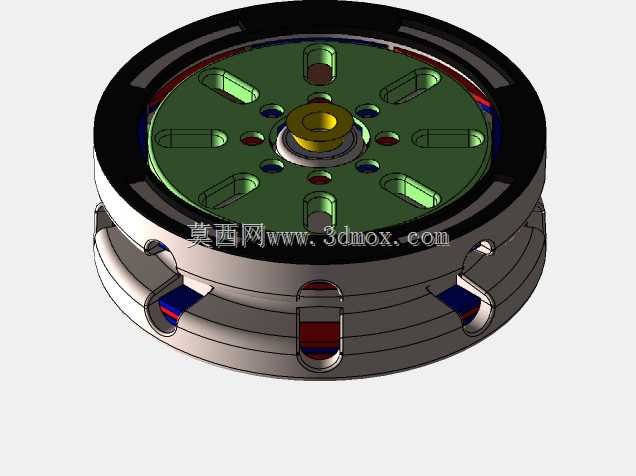

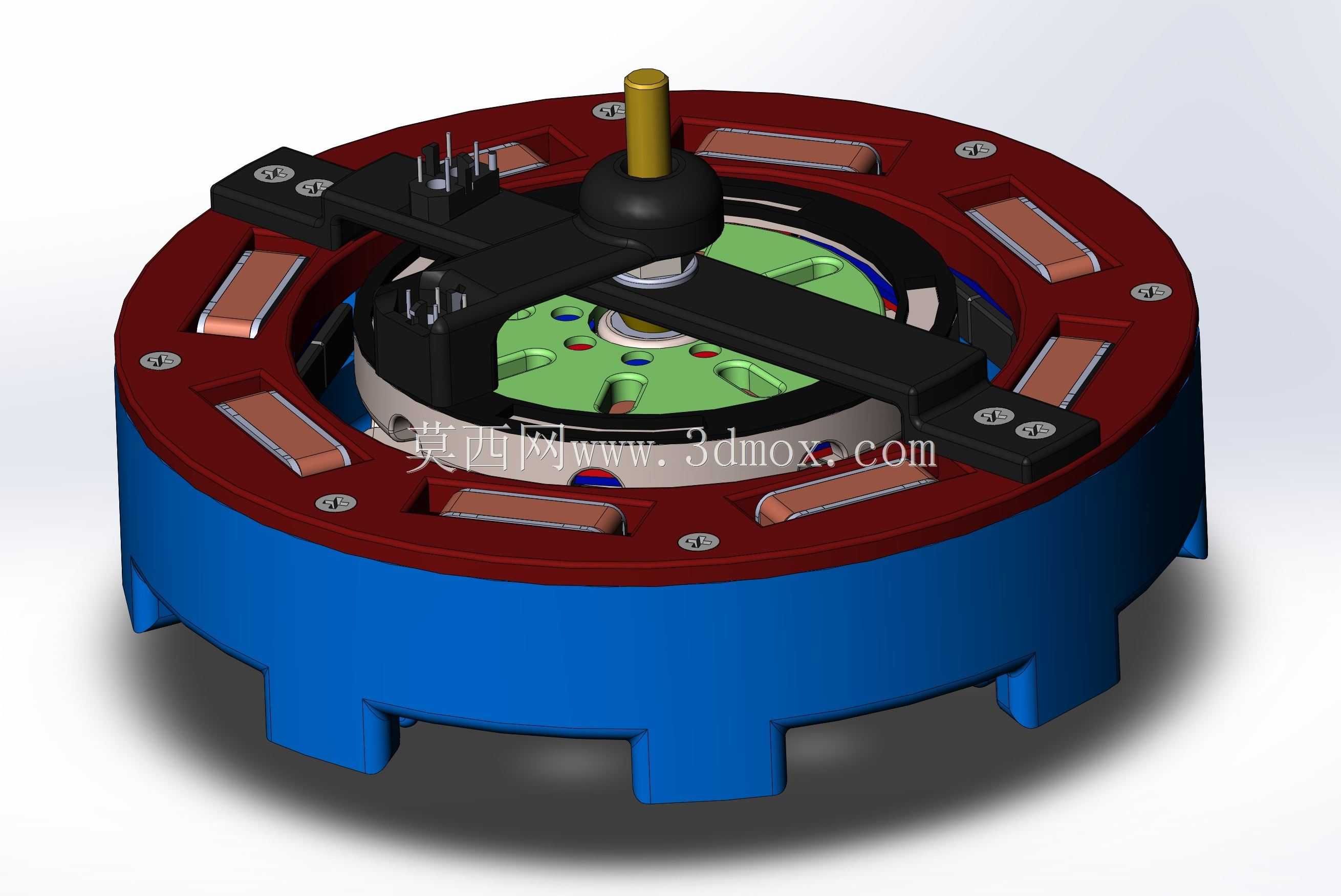

内置永磁体鼠笼式无刷电机结构

　　这款鼠笼式无刷电机的结构设计，核心围绕永磁励磁与鼠笼导条的配合逻辑展开，区别于传统绕线式无刷电机的转子结构，其转子端集成嵌入式安装的永磁磁钢，配合鼠笼导条的阻尼特性，可有效抑制启动阶段的转矩脉动，在低速大扭矩输出场景下的适配性更强。从应用场景来看，这类结构的电机常被用于小型工业传动辊道、家用伺服执行机构、新能源低速代步车的驱动单元，相比同功率等级的普通无刷电机，其转子的机械强度更高，可承受更高的额定转速，同时鼠笼结构的阻尼作用能降低永磁体在高频交变磁场下的涡流损耗，延长磁钢的使用寿命。

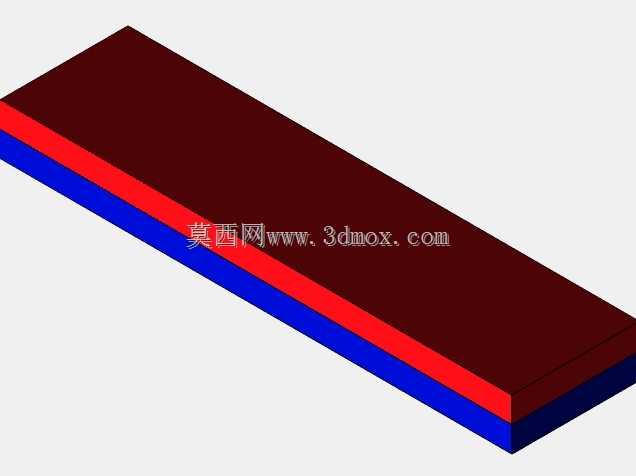

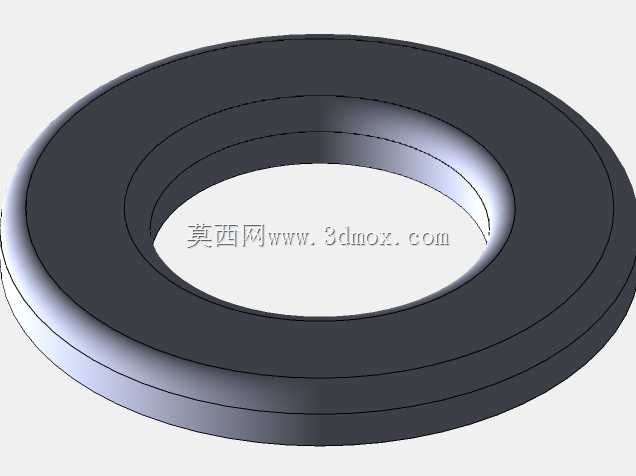

　　从功能特性上拆解，定子部分采用分布式绕组嵌装结构，定子铁芯的齿槽做了斜槽优化，可削弱齿槽转矩带来的运行振动，端盖部分集成了霍尔元件的安装定位槽，无需额外加装传感器支架即可完成位置检测元件的装配，减少装配环节的累计公差。转子部分的永磁体采用表贴加嵌入式的混合固定方式，磁钢外侧设置非导磁金属压圈，配合高强度厌氧胶粘接，可在12000rpm的转速下避免磁钢甩出的风险，鼠笼导条采用高导电率的铸铝材质，两端端环与导条一体铸造成型，既作为电机启动阶段的感应电流通路，也可在负载突变时起到阻尼缓冲作用，降低转速波动。

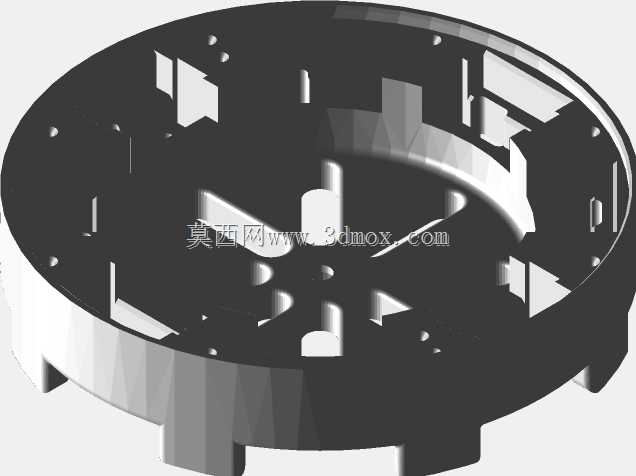

　　设计思路上，这款结构优先考虑了装配工艺的便捷性，机壳采用带散热筋的一体式拉伸结构，底部的安装凸耳与机壳一体成型，安装孔位的同轴度公差控制在0.02mm以内，可直接适配标准的B3、B5安装法兰，无需额外加工转接板。定子与机壳的配合采用过盈加热装配工艺，定子铁芯外圆与机壳内孔的过盈量控制在0.03-0.05mm，既保证足够的接触热阻降低传热效率，也避免过盈量过大导致定子铁芯变形影响绕组绝缘。转子轴的输出端采用标准的光轴加键槽结构，轴伸长度符合通用小功率电机的安装尺寸规范，可直接替换同机座号的传统异步电机，无需改动原有设备的安装接口。

　　从安装边界来看，这款电机的径向最大尺寸为机壳外圆直径，轴向总尺寸从输出轴端面到后端盖的总长度控制在同功率等级电机的标准尺寸范围内，后端的接线座采用插拔式接线端子，接线端的防护等级可达到IP54，可适应多粉尘、轻度溅水的工业应用场景。转子的动平衡等级按照G2.5级设计，两端轴承采用深沟球轴承，轴承室的公差配合采用基孔制过渡配合，可保证在-20℃到80℃的工作环境温度范围内，轴承不会出现跑圈或卡滞的问题。另外，磁钢的排布采用Halbach阵列的简化形式，可提升气隙磁密的正弦度，降低绕组的反电动势谐波含量，减少控制器的控制算法复杂度，适配市面上主流的无刷电机驱动方案，无需针对电机做特殊的参数调试即可正常运行。在结构细节上，定子绕组的端部做了绝缘绑扎处理，端部与端盖之间预留了足够的电气间隙，避免高压击穿风险，转子与定子之间的气隙均匀度控制在0.1mm以内，可保证运行过程中磁拉力均匀，降低轴承的径向负载。
