翼形手拧螺母与开槽螺栓组合结构

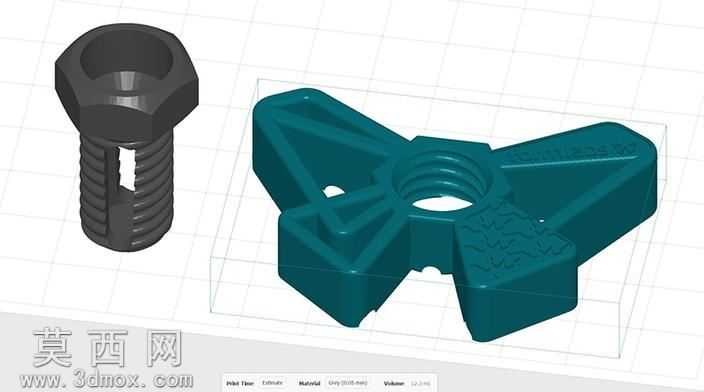

本次设计的手拧紧固件组合，包含开槽外六角螺栓与三翼形手拧螺母两个核心零件，建模过程围绕3D打印成型工艺特性展开，兼顾结构功能性与打印可行性。螺栓部分采用外六角头部搭配开槽螺杆结构，建模时对螺纹牙型进行了适配FDM3D打印的参数优化，调整了牙顶圆角与牙距比例，避免打印过程中出现螺纹层间剥离、牙型缺损的问题，螺杆侧面的通槽结构在建模时做了槽口边缘倒圆角处理，既降低打印支撑的去除难度，也能减少应力集中风险，螺栓头部的内凹结构做了拔模斜度处理，适配无支撑打印的成型要求。螺母部分采用三翼对称的手拧结构设计，建模时将翼片边缘做了圆弧过渡与防滑纹理刻画，翼片表面的凹凸纹理既提升手动旋拧时的摩擦力，也通过纹理的错落排布减少打印时的翘曲变形，中心螺纹孔与螺栓螺纹做了适配性的间隙参数调整，保证打印完成后无需二次攻丝即可顺畅旋合，翼片与中心基体的衔接位置做了加厚过渡处理，提升手动施力时的结构强度，避免旋拧过程中翼片断裂。建模完成后对两个零件的装配配合做了干涉检查，验证螺纹旋合行程内无结构冲突，同时针对3D打印的层厚参数做了最小壁厚校验，所有结构的壁厚均满足1.5mm以上的打印成型要求，表面粗糙度通过建模阶段的曲面连续性控制实现，外露面均采用G2连续曲面，减少打印后的层纹突兀感。设计过程中通过有限元分析模拟了手动旋拧时的受力分布，对应力集中的衔接位置做了结构优化，确保小尺寸零件也能满足日常紧固的受力需求，整套模型无需复杂支撑即可完成打印，成型后可直接用于轻载场景的紧固连接，也可作为螺纹连接结构的教学演示样件使用。
