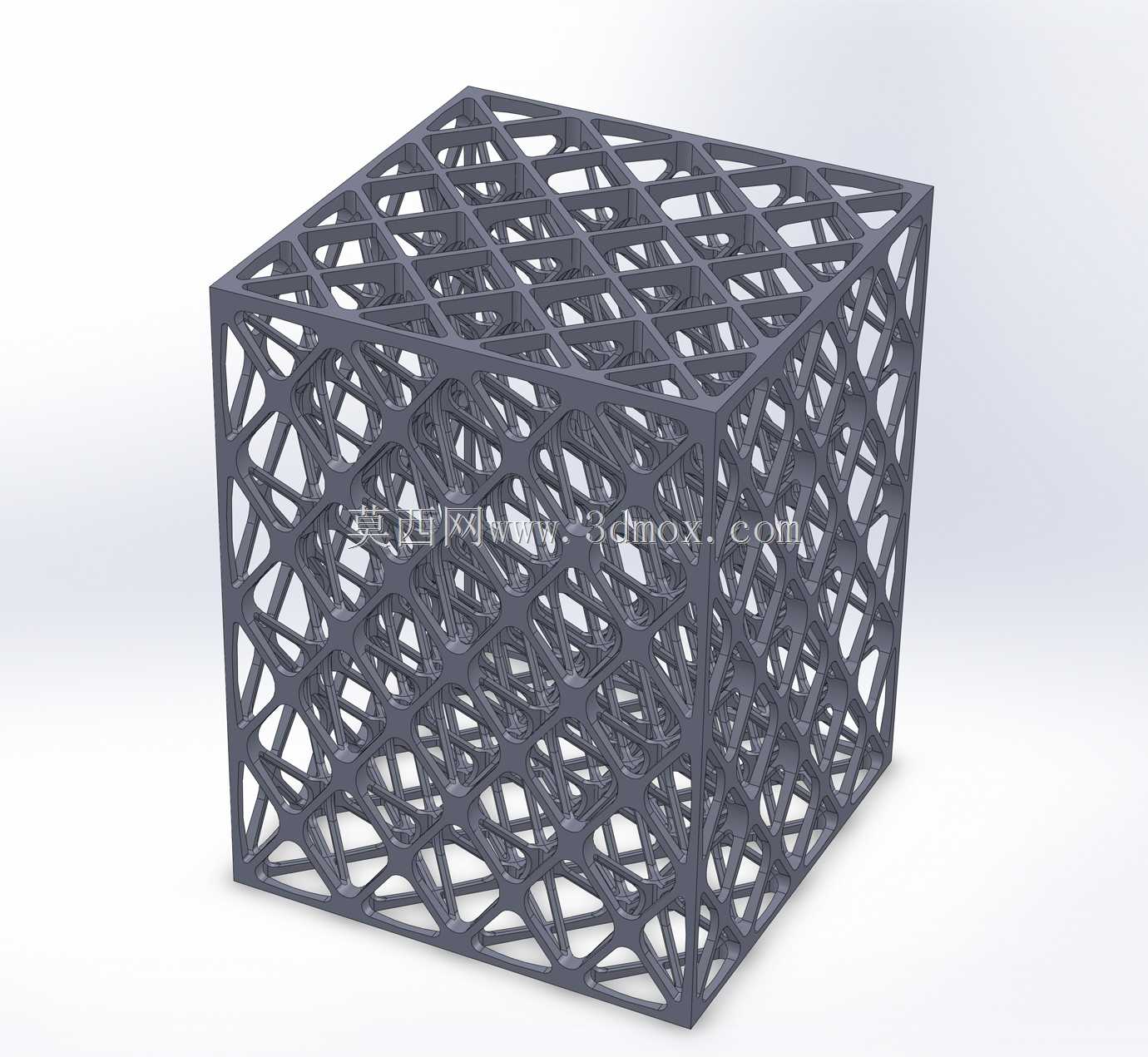

dyMAXion立方晶格轻量化构建结构

这类晶格结构在轻量化增材制造领域有着明确的应用场景，常作为3D打印工艺验证、结构力学性能测试的基准样件，也可嵌入轻量化承载构件的内部填充区域，在保证结构刚度的前提下大幅降低材料消耗。从实际用途来看，该结构专门针对光固化3D打印工艺优化，在125×125×165mm的固定构建体积内，通过杆件拓扑排布实现材料用量的精准控制，单次打印树脂消耗量可控制在100mL以内，远低于同体积实体结构的材料消耗，能有效降低小批量定制化构件的打印成本。

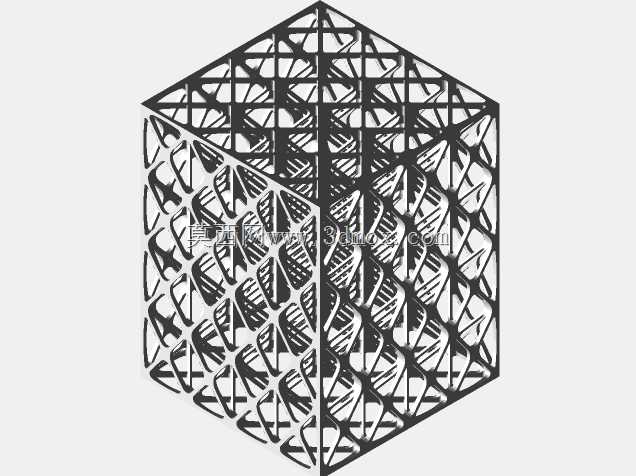

设计思路上借鉴了富勒结构的力学传递逻辑，以“动态最大张力”为核心排布原则，将2×2×2的基础dyMAXion笼单元进行阵列拼接，形成连续的立方晶格体系，每个节点处的杆件交汇角度经过力学优化，可将外部载荷均匀分散到整个结构的杆件网络中，避免局部应力集中导致的结构失效。外形边界为规整立方体，安装时可直接嵌入同尺寸的构件型腔，不需要额外做适配性修型，边界杆件的直径与内部杆件保持一致，可保证与外部壳体连接时的结合强度。

建模过程中首先确定基础笼单元的节点坐标，以立方体空间对角线为基准定位每个连接杆件的端点，通过空间曲线连接对应节点后统一赋予杆件截面直径，完成单笼结构后沿三个轴向做线性阵列，阵列间距严格匹配单元边界尺寸，保证相邻单元的共用节点完全重合，避免出现非流形几何错误。建模完成后需要对整个结构做几何检查，删除重叠面、修复自由边，确保导出的网格模型能直接导入切片软件处理，不会出现打印断层或者支撑难以去除的问题。这类结构在实际使用中可根据承载需求调整杆件直径，在轻量化要求高的场景下可适当减小杆件截面，在承载要求高的场景下可增大杆件直径，适配不同的工况需求。
