3D打印支撑悬垂规则演示验证构件

　　在熔融沉积成型、光固化成型等主流3D打印工艺的落地应用中，悬垂结构的支撑添加逻辑一直是结构工程师、工艺调试人员需要反复打磨的核心环节，不少刚接触增材制造的技术人员，往往会因为对悬垂临界角度、支撑接触密度、内外区域支撑差异的理解不到位，出现打印件翘曲变形、支撑难拆除、接触面粗糙度超差甚至打印中途坍塌的问题，这个专门设计的验证构件，就是为了在工艺调试、技术培训环节直观演示不同悬垂工况下的支撑作用逻辑，帮技术人员快速建立对支撑规则的具象认知。

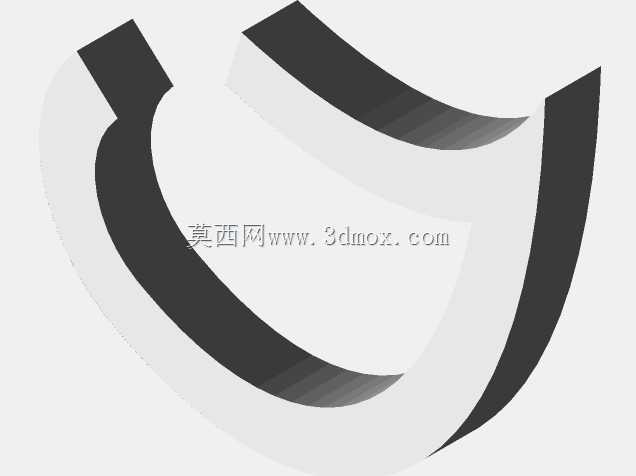

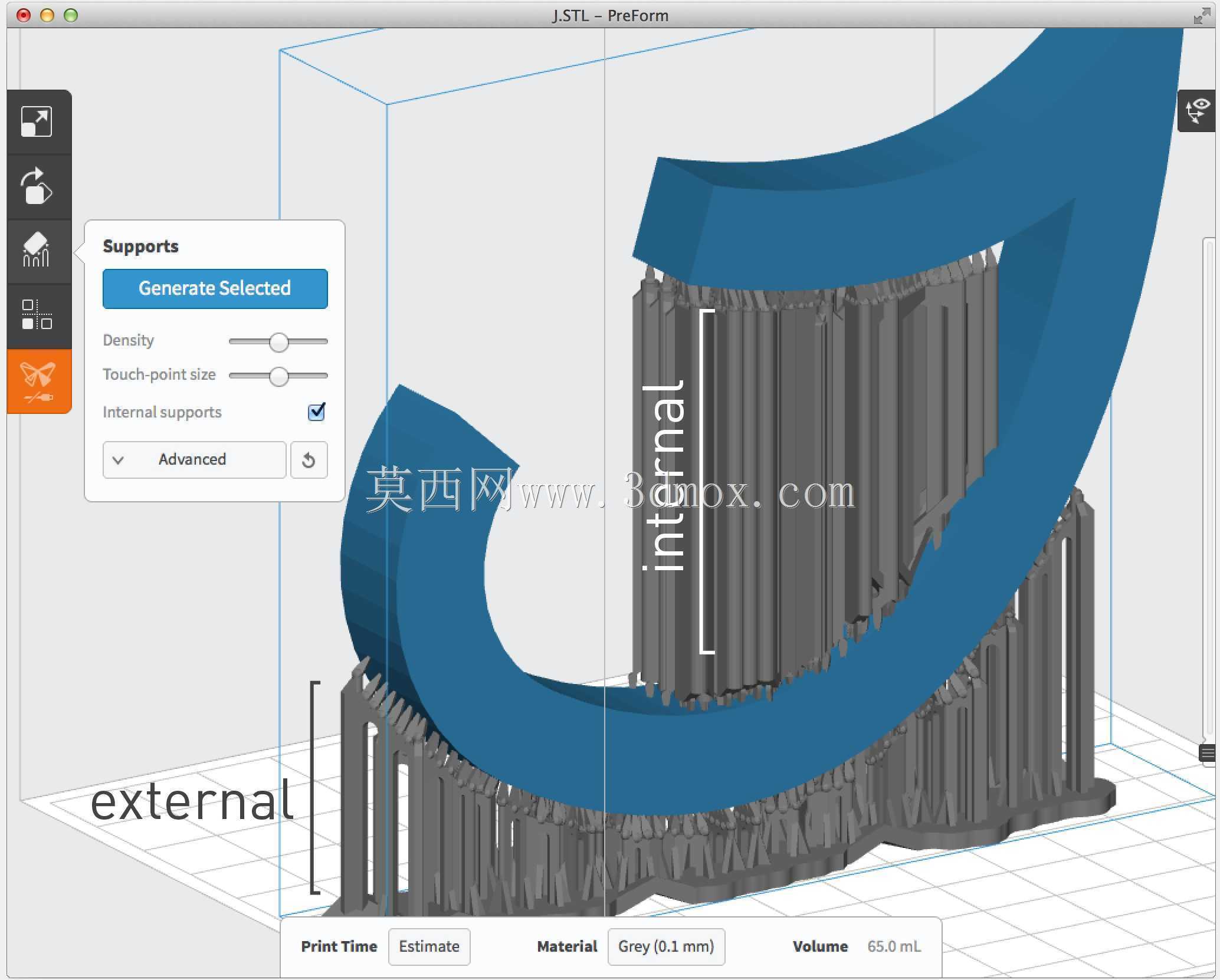

　　从结构设计逻辑来看，这个构件采用大弧度曲面过渡的主体形态，刻意设置了连续变化的悬垂角度区间，没有采用生硬的直角台阶结构，就是为了还原实际产品设计中最常见的曲面悬垂场景——毕竟日常打印的工业结构件、创意产品很少会出现规整的45度整面悬垂，大多是渐变曲率的曲面过渡，这类结构的支撑添加如果只靠软件默认参数，很容易出现局部支撑密度不足或者支撑冗余的问题。构件上明确标注的internal、external分区，对应打印件的内部区域和外表面区域，这两个区域的支撑参数设置逻辑本身就存在本质差异：内部区域的支撑不需要考虑拆除后的表面质量，优先保证结构强度、减少打印耗材消耗、缩短打印时长，支撑密度可以适当降低，接触点深度可以设置得更深，避免内部悬垂面在打印过程中因为冷却收缩出现拉扯变形；而外表面区域的支撑必须兼顾支撑稳定性和拆除后的表面质量，接触点密度要匹配悬垂角度调整，接触深度要控制在合理范围，既要避免打印过程中耗材垂坠，也要保证后期拆除支撑时不会带下过多本体材料，减少后处理打磨的工作量。

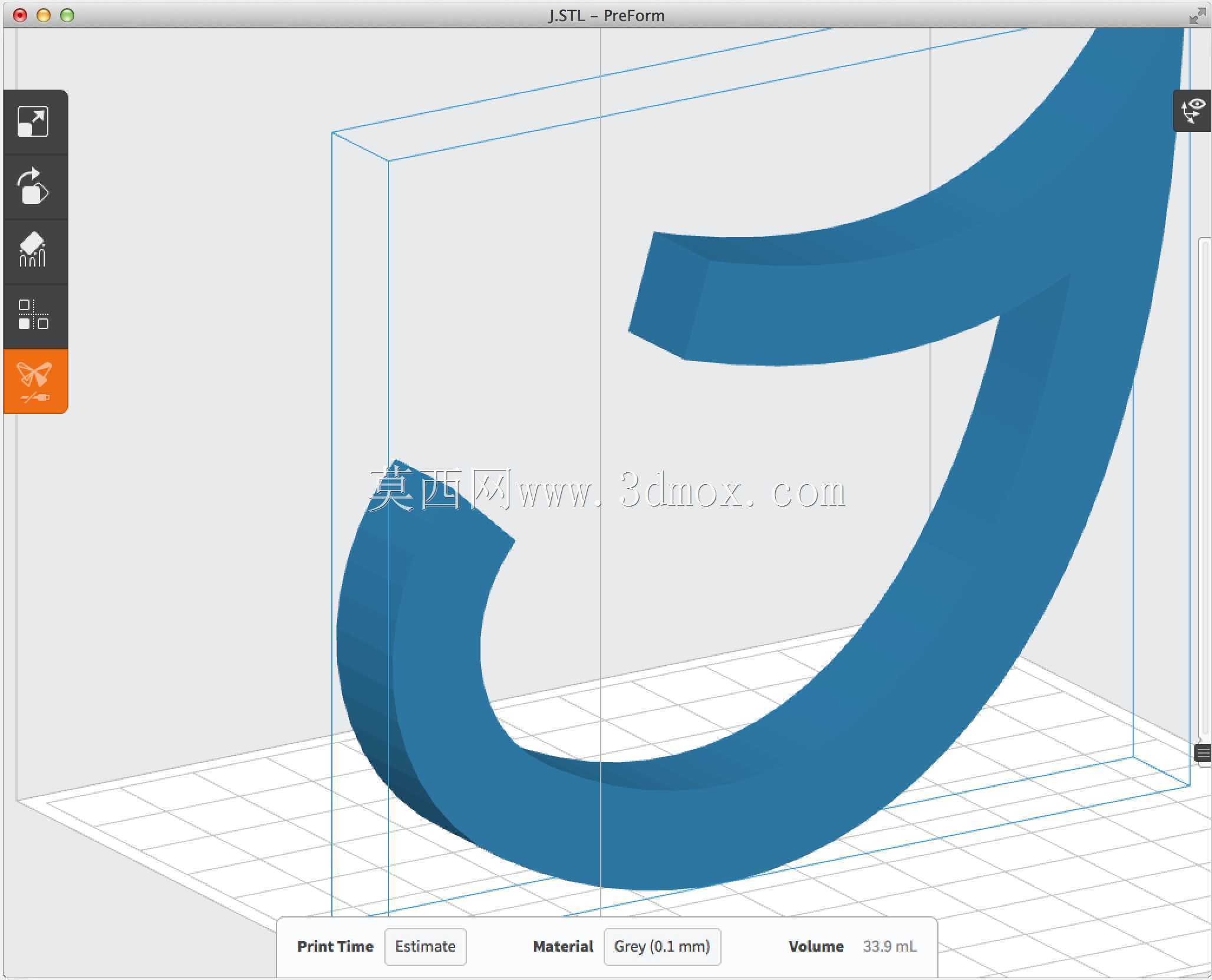

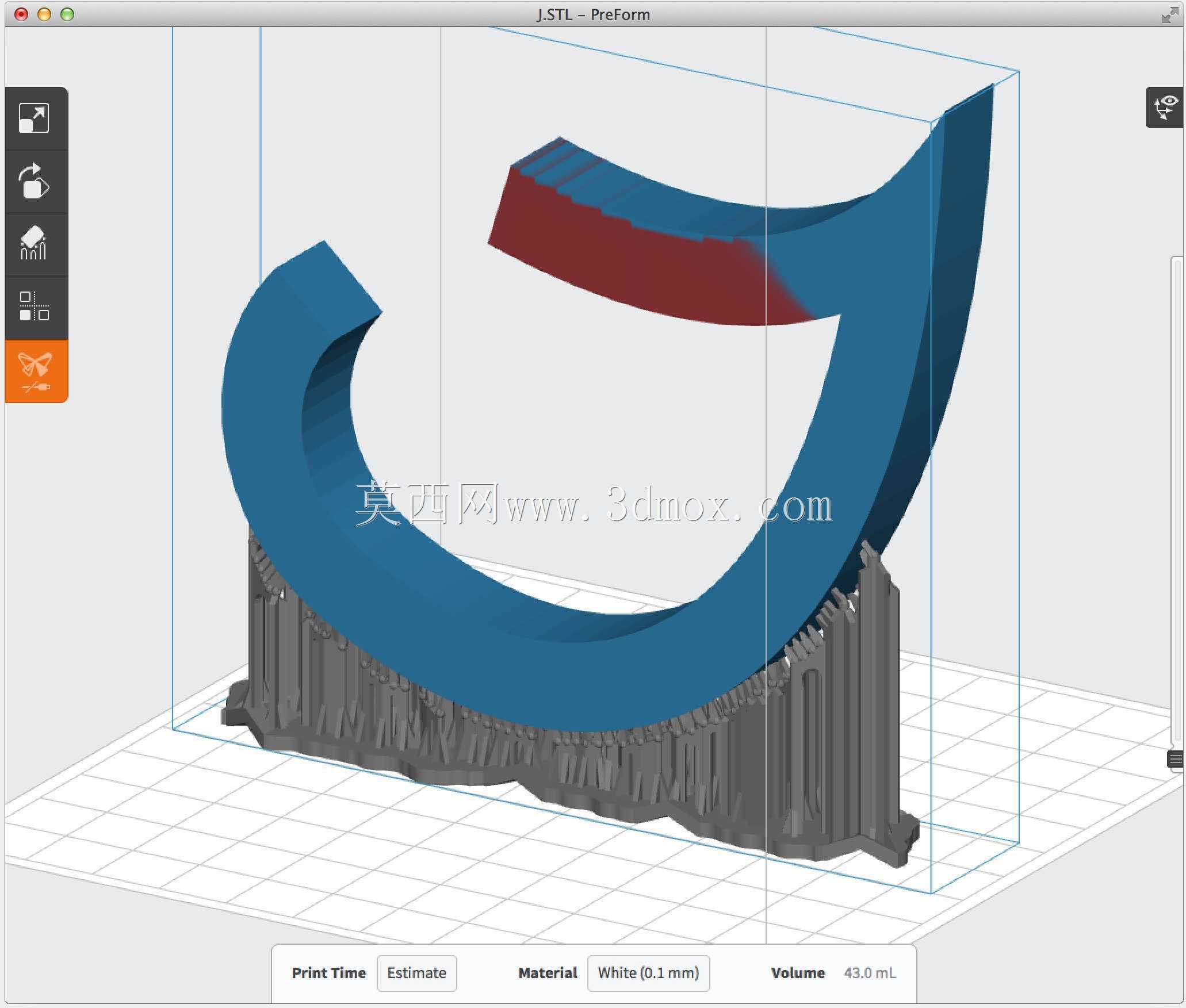

　　构件底部的格栅状支撑结构，是按照切片软件中可选的支撑类型做的等比例还原，演示了不同支撑齿形、不同支撑间距下的实际成型效果，技术人员在调试参数时，可以直接打印这个构件，对比不同参数下的支撑成型状态：比如当悬垂角度低于设备临界自支撑角度时，不添加支撑的区域会出现明显的耗材拉丝、垂坠，层间结合力不足，轻轻受力就会出现层间剥离；而添加了匹配参数支撑的区域，悬垂面成型平整，层间结合稳定，拆除支撑后只需要简单打磨就能达到使用要求。

　　从实际使用场景来说，这个构件既可以作为企业内部3D打印操作培训的演示教具，让新入职的工艺人员、设备操作人员不用浪费大量耗材打印完整产品，就能快速掌握不同结构的支撑添加技巧；也可以作为新设备进场、新材料调试时的标准测试件，通过一次打印就能验证设备在不同悬垂角度下的成型精度、支撑生成逻辑的合理性，快速匹配出对应材料、对应设备的最优支撑参数，避免在正式产品打印时出现批量报废的问题。

　　在安装边界和尺寸适配方面，这个构件的整体尺寸控制在常规桌面级3D打印机的有效成型幅面范围内，不需要拆分就能一次性打印完成，摆放时只需要将构件的基准底面完全贴合打印平台，不需要额外添加打印 raft 或者brim辅助固定，因为构件底部的支撑结构本身就具备足够的平台接触面积，能保证打印过程中构件不会因为热收缩出现翘边移位。构件的曲面弧度经过专门计算，在打印摆放时不需要额外调整旋转角度，就能覆盖从0度到完全水平的全区间悬垂角度，一次打印就能完成所有悬垂工况的验证，不需要多次调整摆放姿态重复测试，能大幅减少工艺调试的时间成本和耗材成本。

　　不少技术人员在做支撑参数调试时，习惯用简单的方块、悬臂梁作为测试件，但这类测试件只能验证单一角度的悬垂效果，没法还原实际产品中连续曲面的悬垂成型状态，测试得到的参数直接用到实际产品打印时，往往会在曲面过渡区域出现成型缺陷。这个演示构件的连续曲面设计，刚好填补了简单测试件和实际产品之间的验证空白，测试得到的支撑参数可以直接迁移到绝大多数带曲面悬垂的工业零件、创意产品打印中，有效降低3D打印的工艺试错成本。另外构件上预留的参数观测位，能让技术人员在打印过程中直观观察不同高度、不同角度下的耗材冷却状态，方便实时调整打印速度、冷却风扇转速、打印温度等关联参数，不用等到打印完成后再拆解分析问题，进一步提升工艺调试的效率。
