4Pin杜邦连接器绝缘外壳结构设计

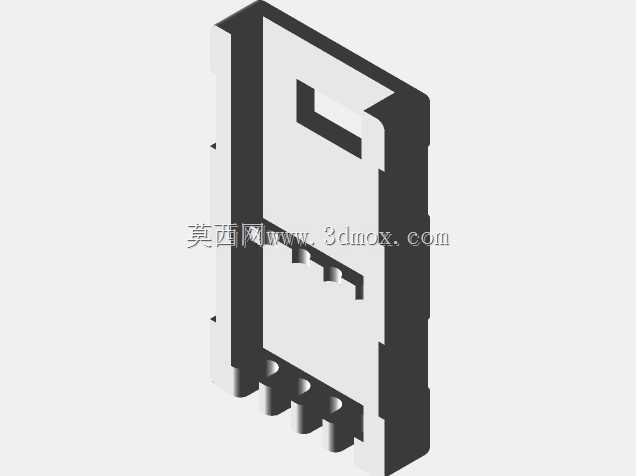

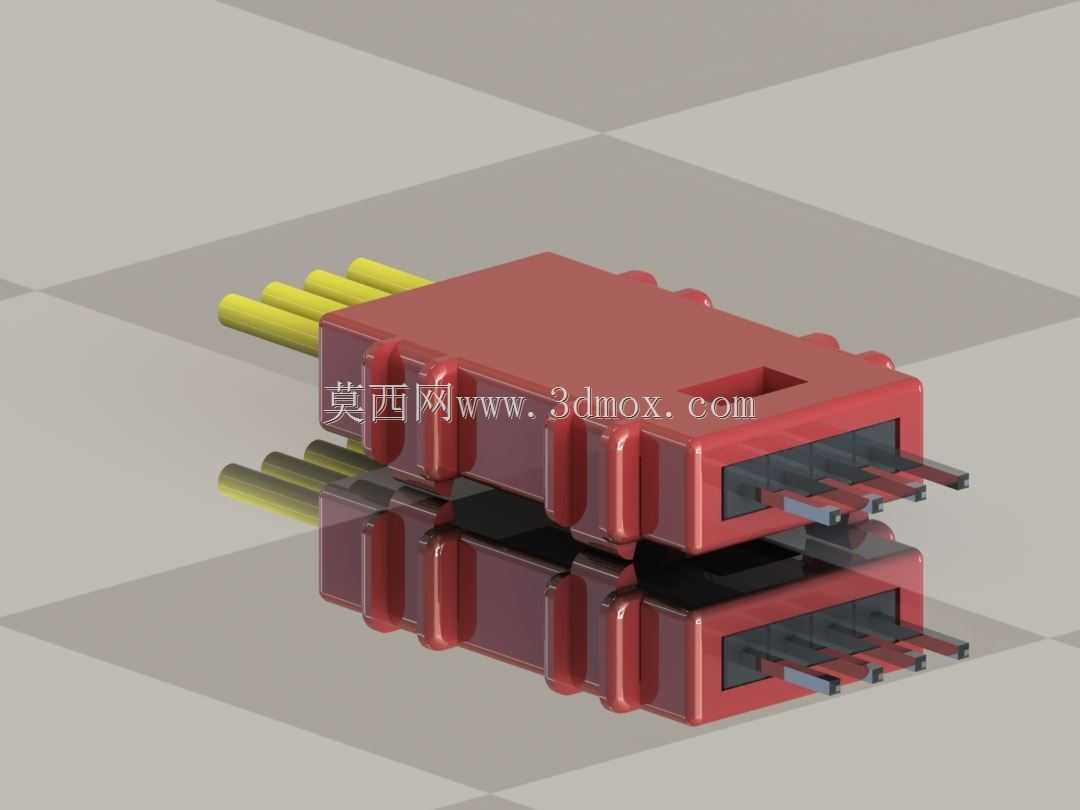

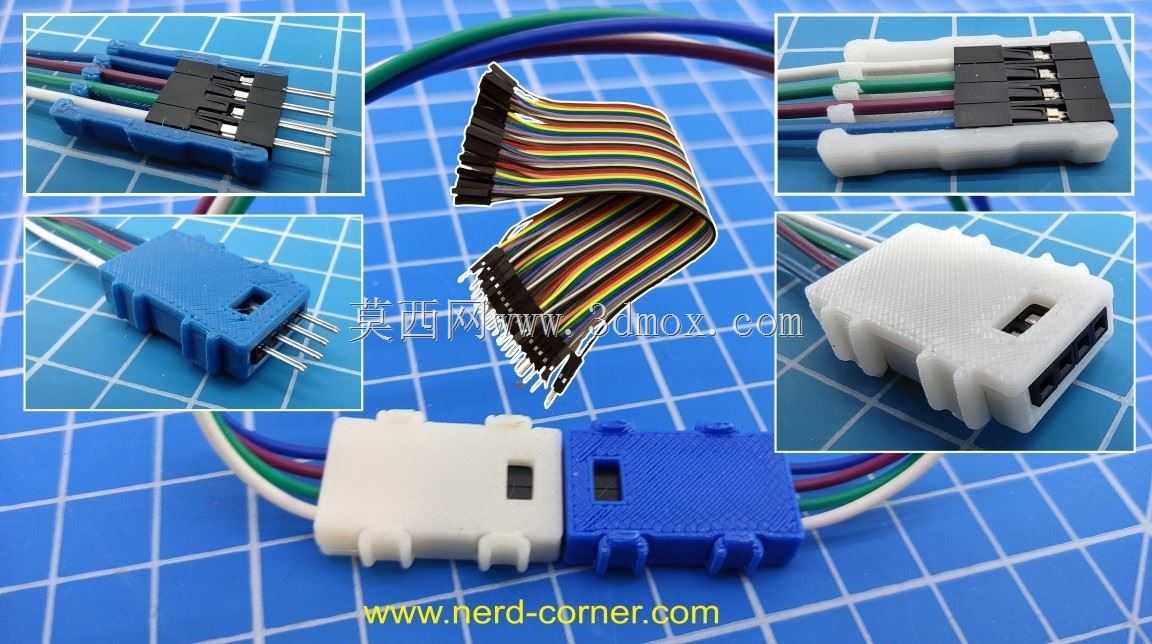

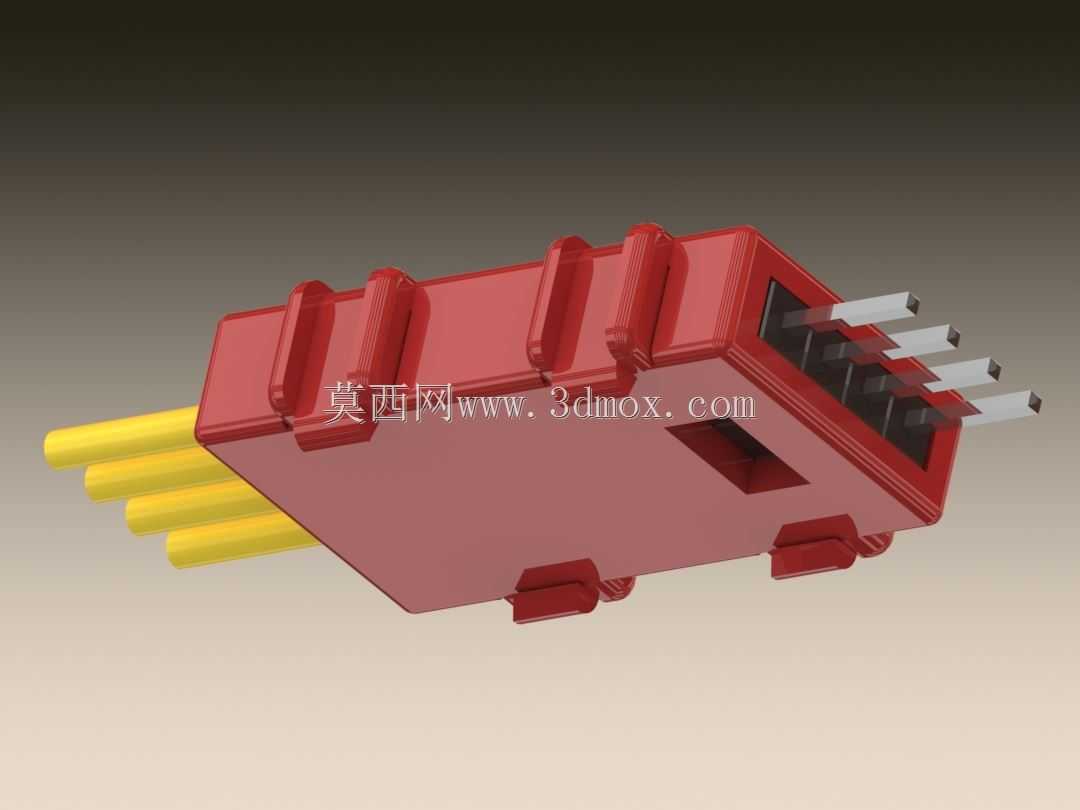

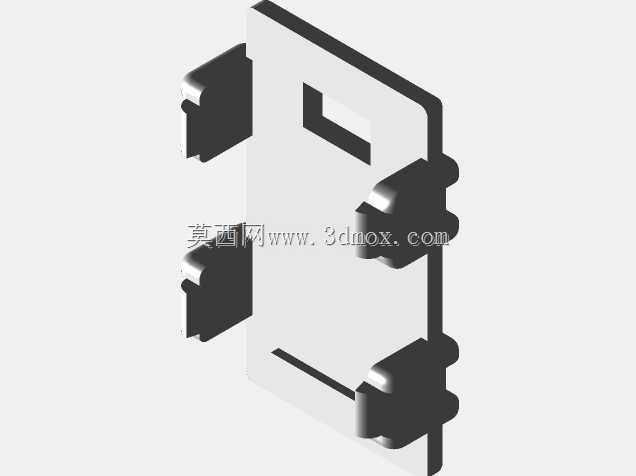

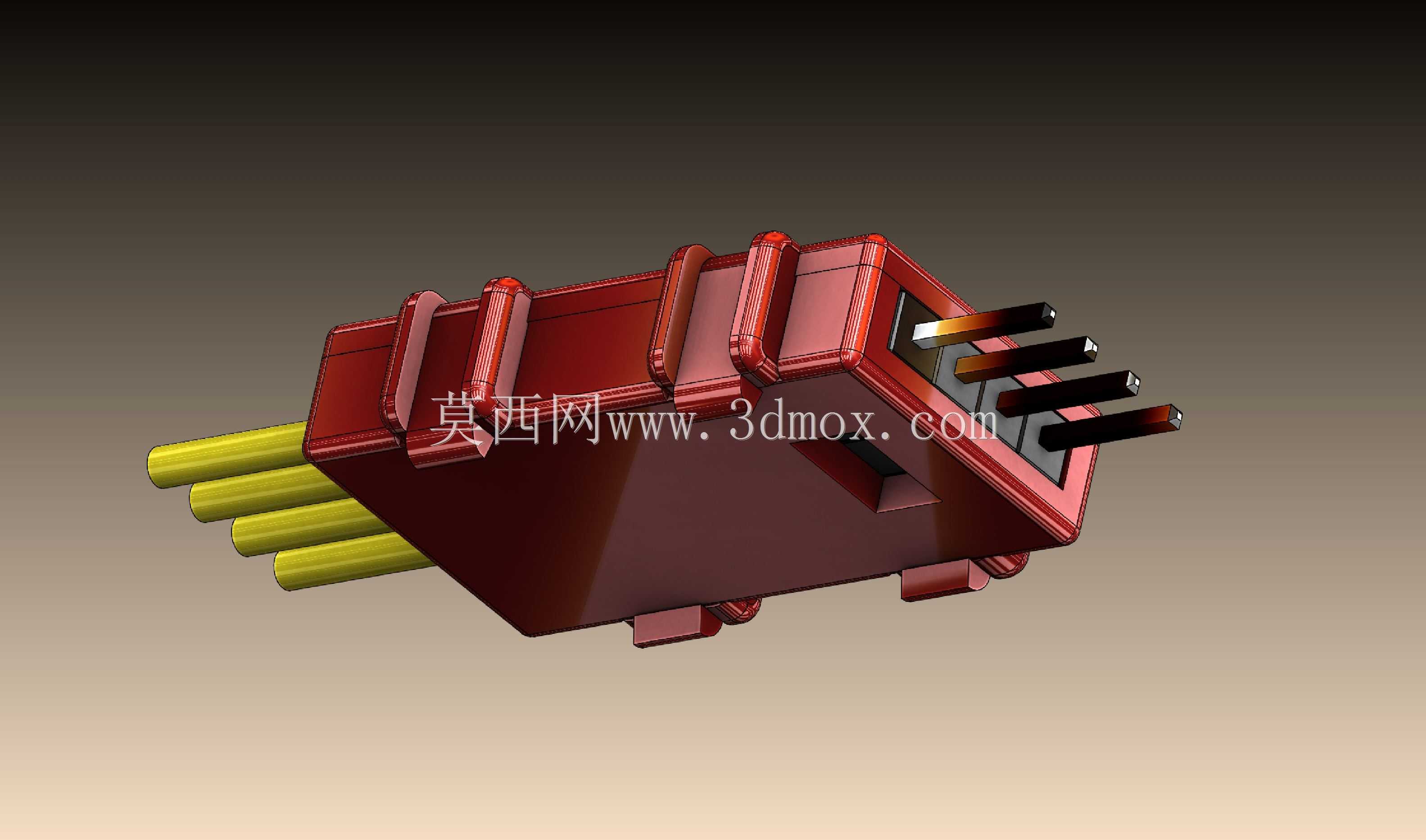

　　壳体两侧设置了对称的防滑凸棱，插拔时手指接触的位置刚好贴合凸棱的排布，不会因为壳体表面光滑出现施力打滑的情况，同时凸棱的高度控制在0.8mm，既保证足够的摩擦力，也不会在密集排布的接插件区域占用额外的侧向空间，适配面包板、PCB排针座上相邻接插件的最小间距要求。从安装边界来看，这款4Pin外壳的整体宽度适配标准2.54mm排针间距，四个插针通道的中心距严格控制在2.54mm±0.05mm的公差范围内，和通用排针、杜邦母座的尺寸完全匹配，不会出现插针错位、无法插入的问题；壳体的插针入口端做了15度的导向倒角，插针插入时不需要完全对准孔位，顺着倒角就能顺利滑入通道，降低手工装配时的对位难度，哪怕是新手操作人员也能快速完成插针压接。在低压电子电路的试验搭建、小批量设备内部布线场景里，杜邦线接插件是最常用的快速连接部件，而4Pin规格的连接器外壳，是多信号并行传输场景下的核心配套结构件，主要承担插针定位、绝缘防护、插拔导向的作用，避免裸接插针出现短路、弯折、松脱的问题。这款外壳的设计首先围绕插拔操作的人机工程与定位精度展开，壳体采用半透明绝缘材质，既可以在装配时观察内部插针的插入深度，确认插针是否完全卡接到位，也能在日常运维中快速识别针脚氧化、虚接的隐患，不用反复拆解外壳排查问题。

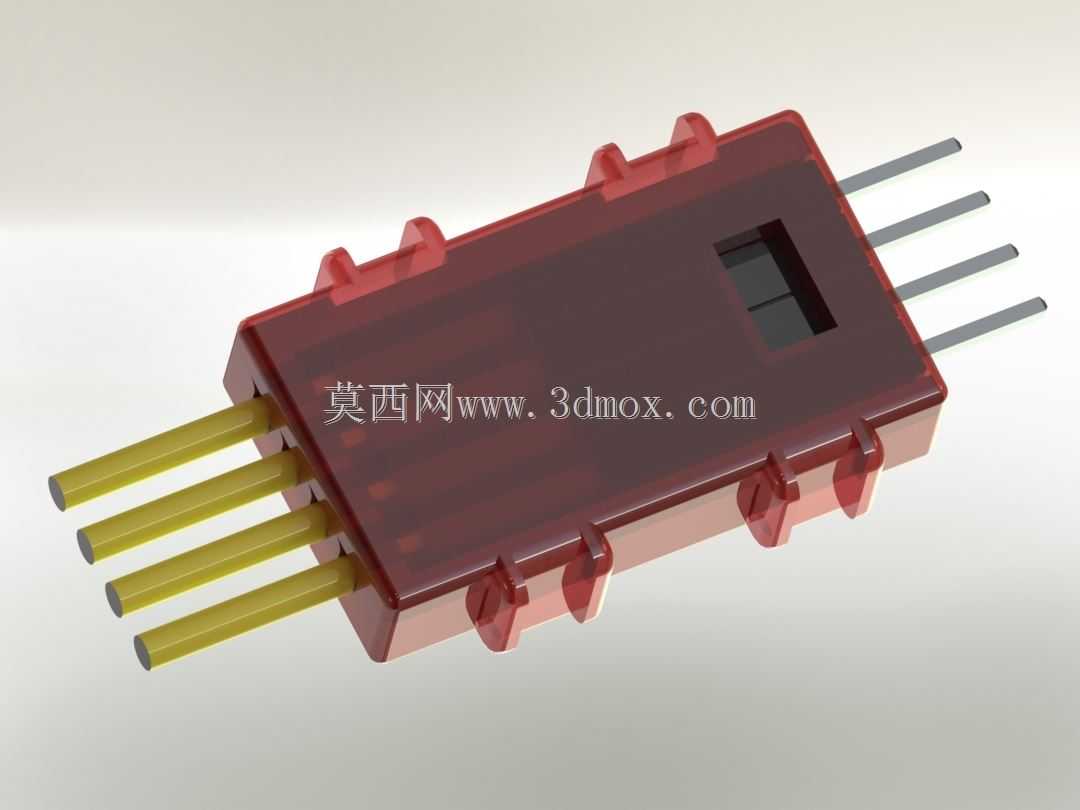

　　壳体内部设置了一体式的防退卡扣结构，当插针压入到位后，卡扣会自动卡入插针尾部的限位槽内，哪怕布线时拉扯线材，插针也不会从外壳中脱出，避免出现单根插针退针导致的电路断路问题；卡扣的弹性形变行程经过反复验证，既保证足够的卡接力度，也能在需要更换插针时，用细针从壳体侧面的预留孔顶开卡扣，顺利取出插针重复利用外壳，降低物料损耗。在实际应用场景中，这款外壳不仅适用于面包板原型电路搭建，也可以用于小型工控设备内部的信号连接线束、3D打印机的限位开关接线、单片机开发板的外接模块连线等场景，壳体的耐温范围覆盖-20℃到85℃，满足常规电子设备内部的工作温度要求，不会因为设备长期运行产生的热量出现壳体变形、卡扣失效的问题。

　　壳体的壁厚控制在1.2mm，在保证足够结构强度的前提下，尽可能压缩整体外形尺寸，当多个4Pin接插件并排安装在PCB排针上时，相邻外壳之间不会出现干涉，预留的0.3mm间隙也能方便单独插拔某一个接插件，不会带动相邻的接插件松脱。外壳顶部设置了一个方形的标识凹槽，可以粘贴针脚定义标签，比如标注VCC、GND、SDA、SCL等信号定义，避免多组接线时出现插反、接错线的问题，凹槽的深度为0.2mm，粘贴的标签不会因为反复摩擦出现脱落，也不会突出壳体表面影响其他部件安装。

　　从结构设计的合理性来看，这款外壳没有多余的冗余结构，所有的结构特征都服务于实际使用需求：侧边的凸棱兼顾防滑与加强筋的作用，提升壳体整体的抗挤压能力，哪怕受到侧向的挤压也不会出现插针通道变形导致插针卡死的问题；插针出口端的台阶结构，可以和配套的母座外壳形成配合限位，当公母头对插到位后，台阶面会和母座端面贴合，避免过度插入导致插针弯曲，也能提升对插后的连接稳定性，减少振动环境下出现的接触不良问题。在布线密集的设备内部，这款半透明外壳还能帮助运维人员快速识别针脚的接线颜色，不用拔下接插件就能确认每根线对应的针脚位置，提升故障排查的效率；外壳的边角都做了R0.5的圆角处理，不会在布线时刮伤线材的绝缘层，避免出现线材破损导致的短路隐患。针对手工压接插针的使用场景，壳体的插针通道内壁做了0.1mm的脱模斜度，插针压入时的阻力均匀，不会出现压入过程中壳体开裂的问题，通道内壁的光滑度达到Ra1.6，插针压入时不会刮伤插针表面的镀层，保证插针的导电性能不受影响。
