三引脚WS2812b灯带焊接辅助连接器

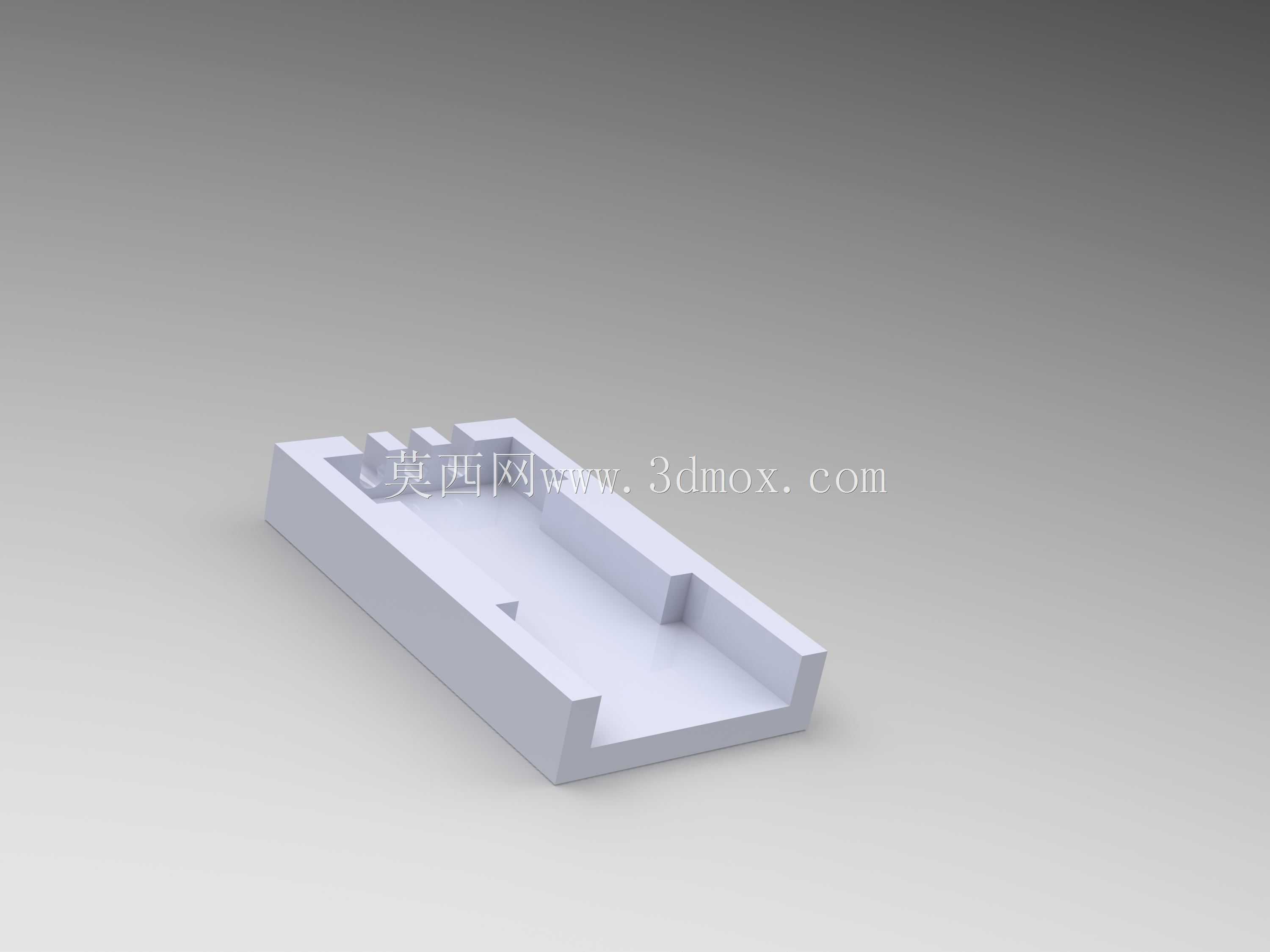

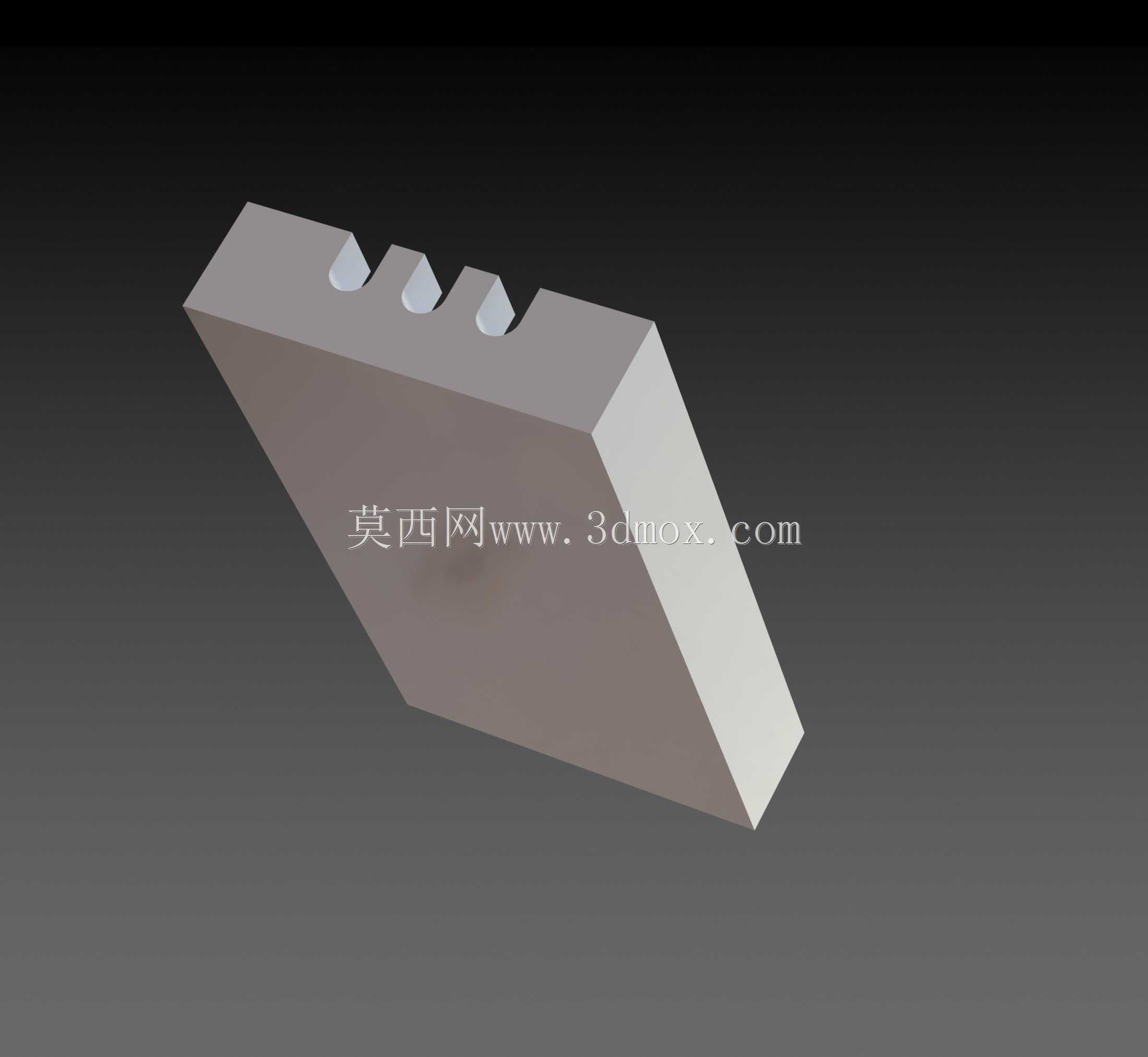

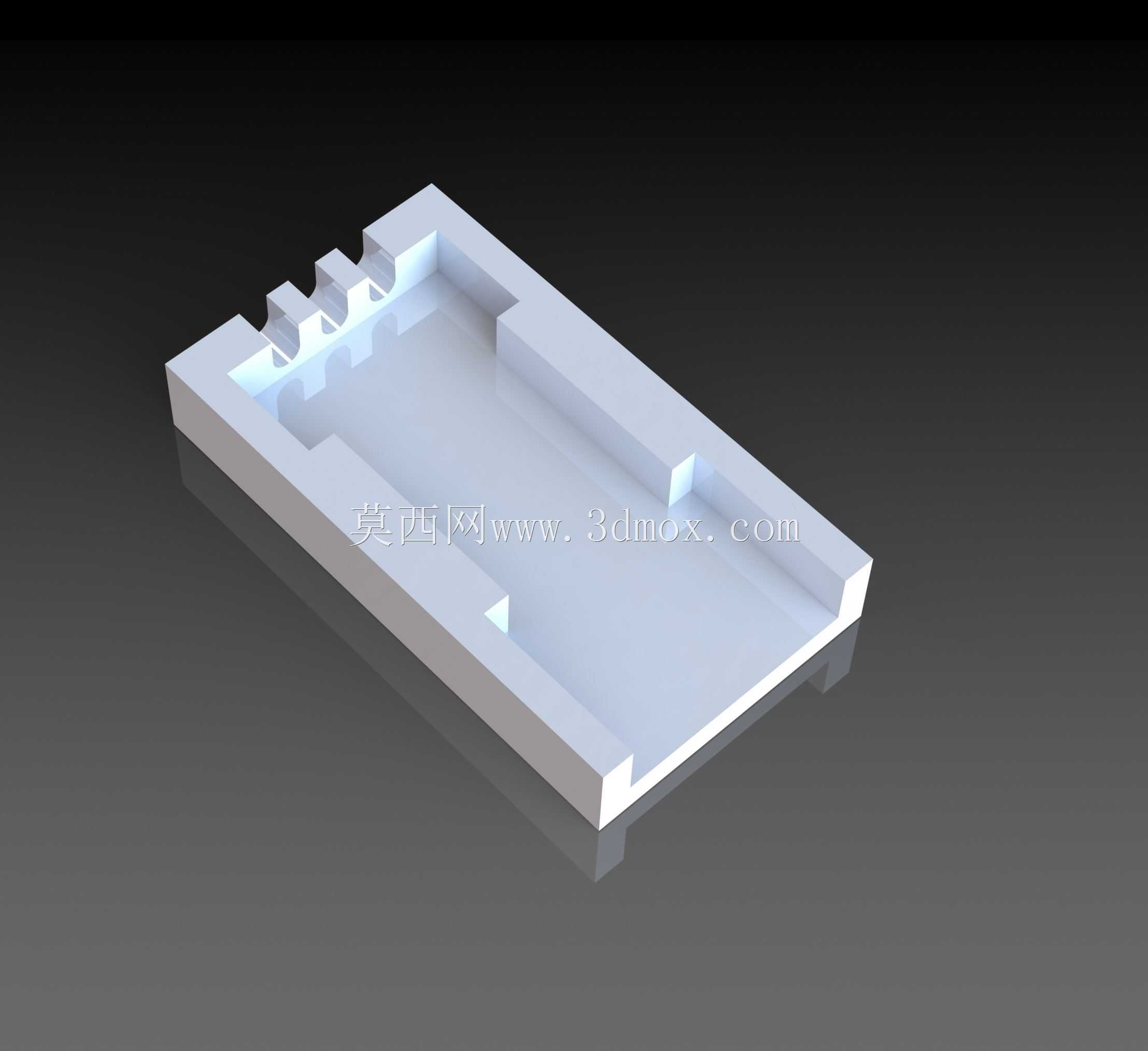

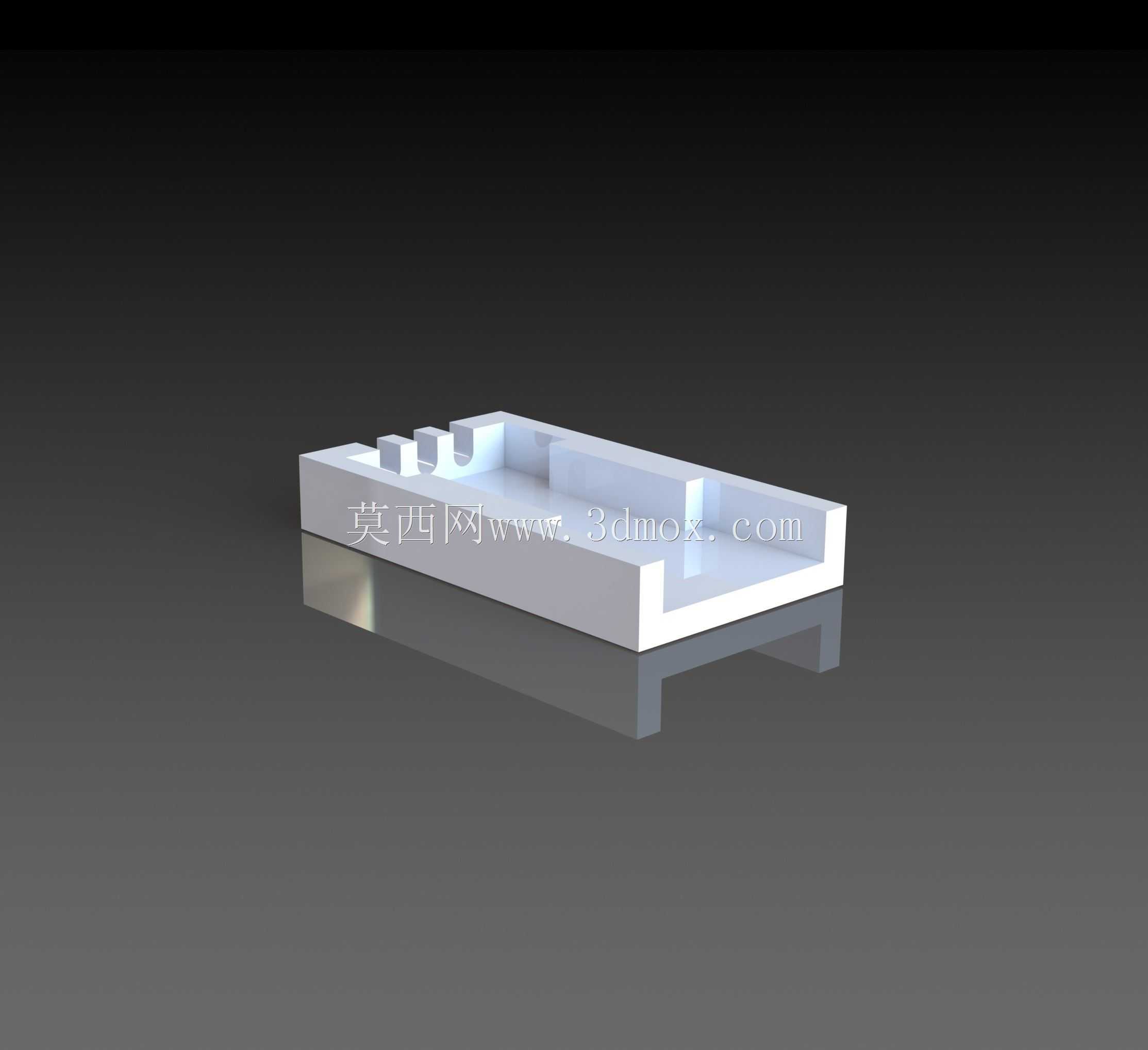

　　在LED灯带布线、小型电子线路焊接的现场作业场景里，这类三引脚焊接辅助连接器的实用价值往往被很多新手忽略，它不是用来做长期电路导通的接插件，而是专门针对WS2812b这类可编程灯带、细径跳线焊接时的对位、固定痛点设计的工装类结构件。很多做小型灯光装置、创客电子项目的从业者都遇到过类似问题：多根细跳线和灯带焊盘对位时，手一抖就容易出现焊锡桥接、导线偏移，尤其是SK6812这类和WS2812b引脚定义兼容的灯珠焊盘，间距窄、焊盘面积小，单靠手持镊子固定导线，焊接效率极低，还容易因为导线移位导致虚焊，后期排查故障要耗费大量时间。这个连接器的结构设计完全围绕焊接辅助的核心需求展开，整体采用槽式限位结构，主体的长槽刚好匹配常规宽度的WS2812b/SK6812灯带基材宽度，灯带插入后不会出现左右窜动，槽体端部的三个引脚定位槽，刚好对应灯带的三个焊盘位置，跳线从端部的卡槽卡入后，导线端部的剥线段会精准对准对应的焊盘，不需要额外用手或者镊子持续按压固定，焊接时焊锡不会流到相邻焊盘，也不会因为导线移位导致焊接位置偏移。

　　从安装边界来看，这个连接器的外形尺寸完全适配常用的8mm宽度可编程灯带，槽体内宽留了0.2mm的装配余量，灯带插入时不会出现卡滞，也不会因为间隙过大导致定位失准，端部的三个引脚卡槽深度刚好卡住剥掉绝缘层的导线段，不会让绝缘层压到焊盘影响焊接质量，卡槽的开口做了微小的倒角，跳线卡入的时候不需要刻意对准，顺着倒角就能滑入定位位置，单手就能完成导线预装，另一只手可以直接持电烙铁操作，大幅降低小空间焊接的操作难度。

　　不同于市面上常见的永久性接线连接器，这个结构是作为焊接过程的辅助工装使用，焊接完成后可以直接取下重复使用，也可以根据实际布线需求，选择是否将其作为绝缘防护结构留在焊接位置，槽体的侧壁高度刚好覆盖焊盘位置，能避免后期使用过程中焊盘和其他金属构件接触造成短路。设计的时候特意规避了多余的结构特征，整体没有尖锐棱角，槽体的壁厚做了均匀化处理，不管是采用3D打印制作单件，还是后期开模做小批量量产，都不会出现壁厚不均导致的变形问题，端部的定位卡槽间距严格对应WS2812b和SK6812灯珠的标准引脚间距，不会出现定位偏差，槽体底部做了微小的让位凹槽，焊接时多余的焊锡会流到凹槽内，不会在灯带底部形成凸起影响灯带的粘贴安装。

　　在实际的电子制作、灯光装置布线场景里，这类辅助结构能把单处焊点的焊接时间缩短近一半，尤其是批量焊接多段灯带跳线的时候，不需要反复调整导线位置，也不用频繁清理桥接的焊锡，对于新手来说，能大幅降低焊接这类窄间距焊盘的操作门槛，对于有经验的从业者来说，也能减少重复操作的疲劳感，提升布线作业的整体效率。结构上没有多余的卡扣或者锁紧结构，靠槽体和卡槽的过盈配合就能实现灯带和导线的临时固定，取卸的时候只需要轻轻撬动端部就能把连接器拆下来，不会损伤灯带基材或者已经焊好的导线，重复使用几十次也不会出现卡槽磨损导致的定位不准问题。
