电子设备用铝挤压散热结构件

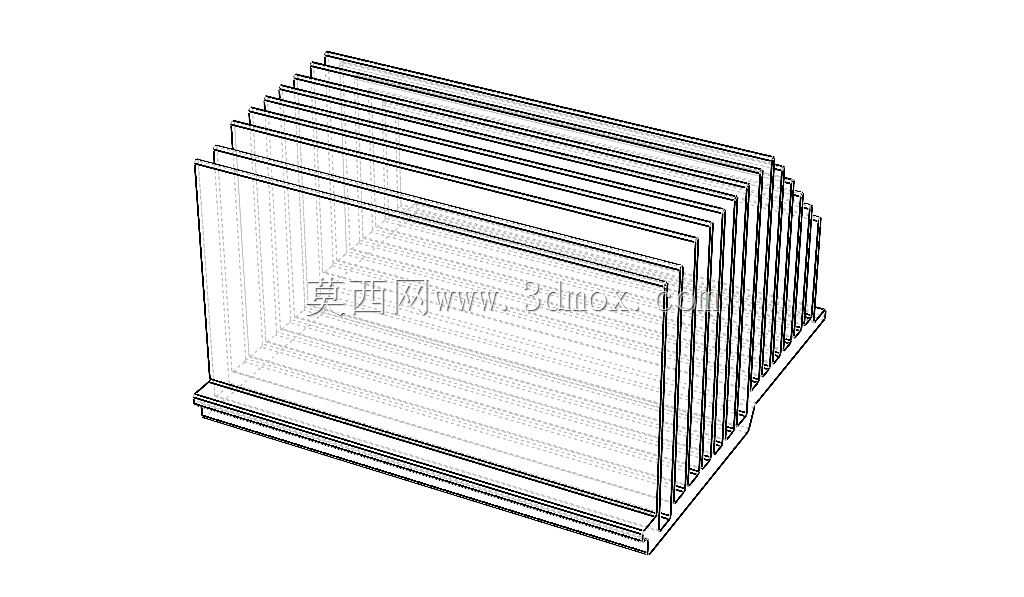

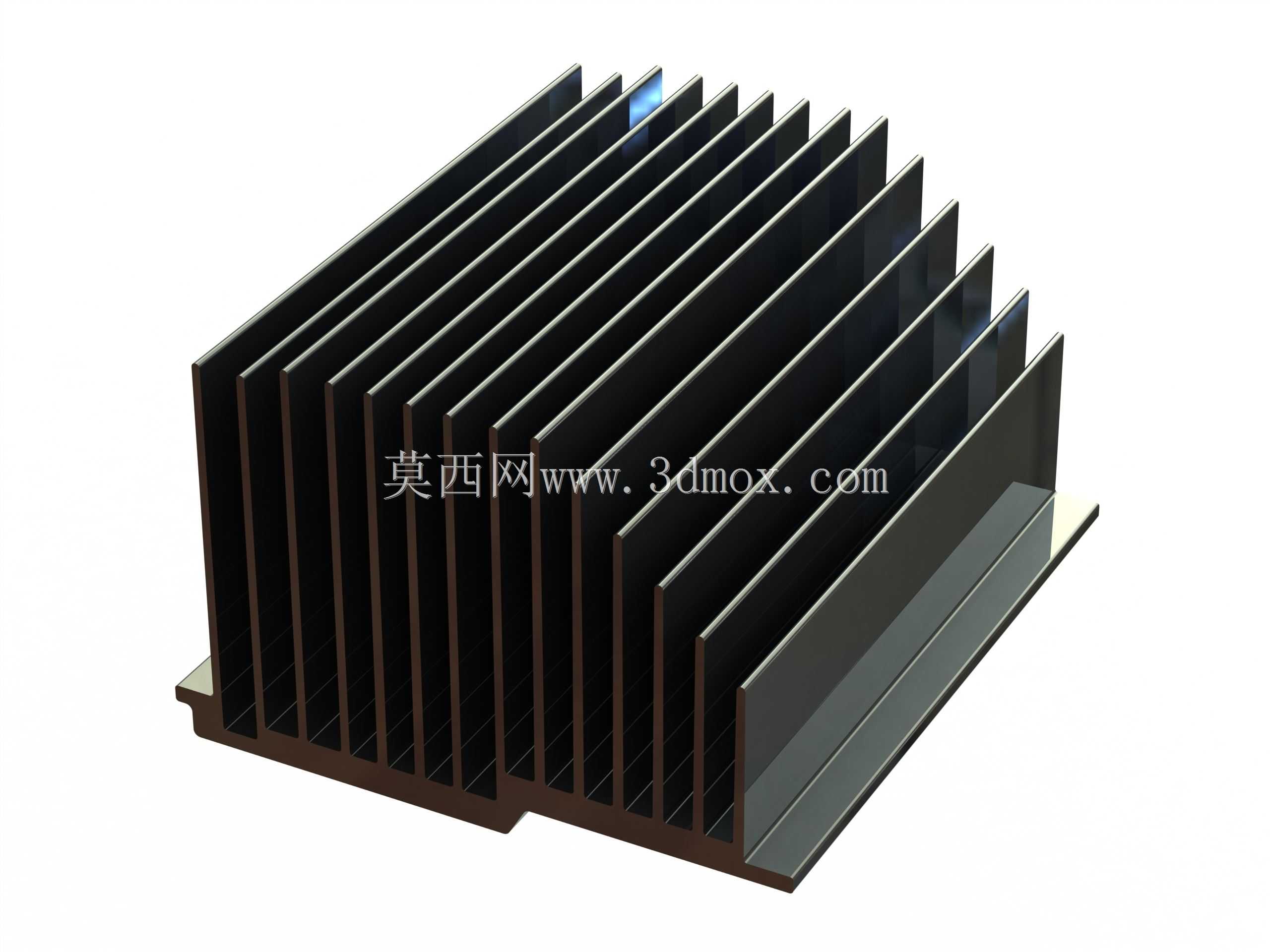

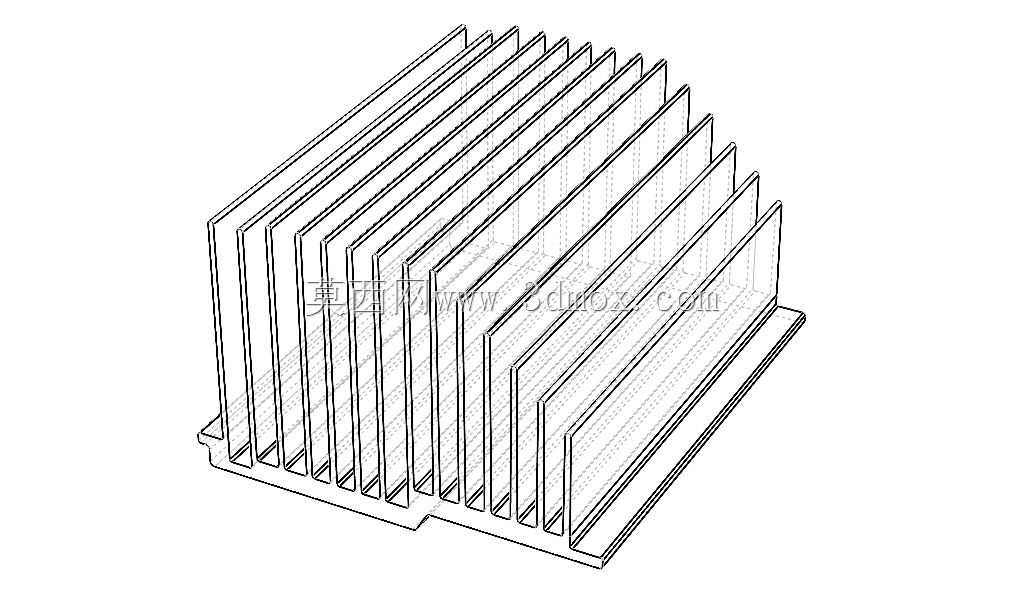

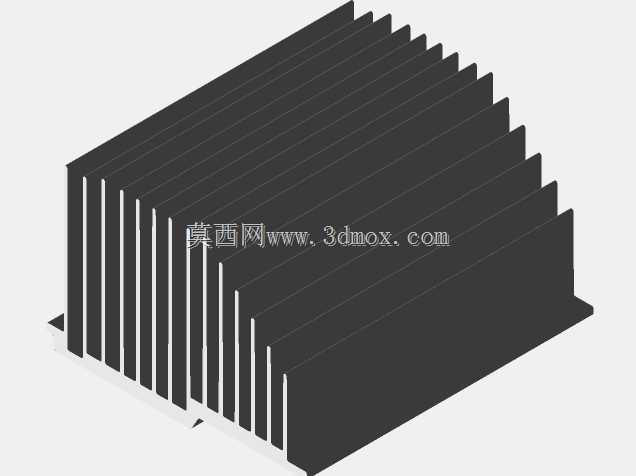

　　这类铝挤压成型的散热构件，是电子电力设备热管理系统里的核心被动散热部件，日常选型中常被用于中小功率电源模块、工控板卡、功率半导体器件的热量导出场景，不需要额外搭配风冷驱动部件就能完成基础散热需求，在密闭式工业控制设备、嵌入式硬件装置、小功率供电模块里应用占比很高。从结构设计逻辑来看，整体采用等截面铝挤压工艺成型，基材选用导热性能优异的铝合金材质，通过多组平行排布的直立鳍片结构，在有限的安装空间内最大化拓展与空气的接触面积，鳍片之间预留均匀的通风间隙，能够让冷热空气形成自然对流通道，把器件工作产生的热量持续传导到空气中，避免功率器件因结温过高触发性能降额或者寿命衰减。

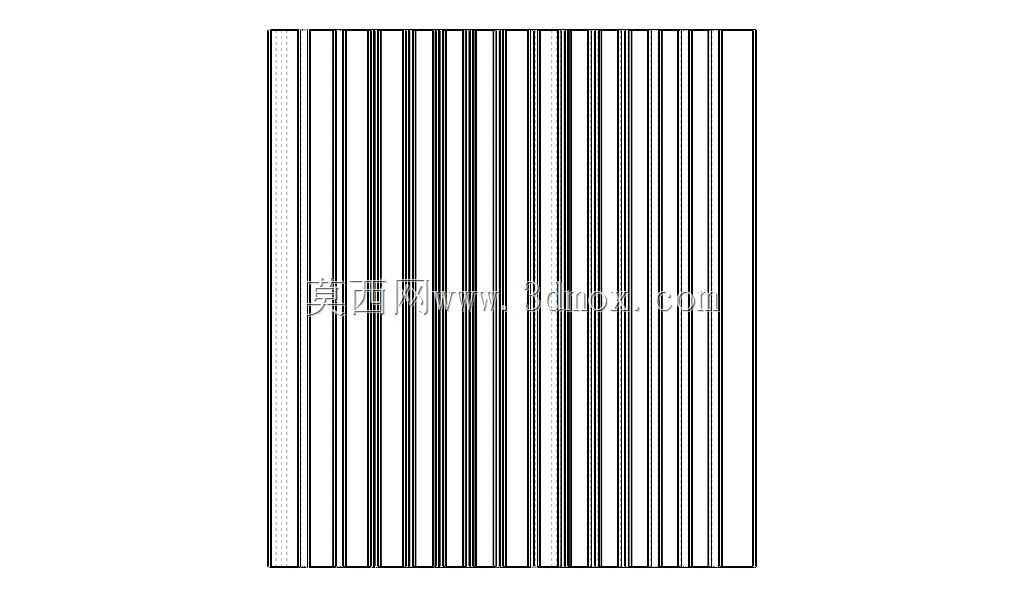

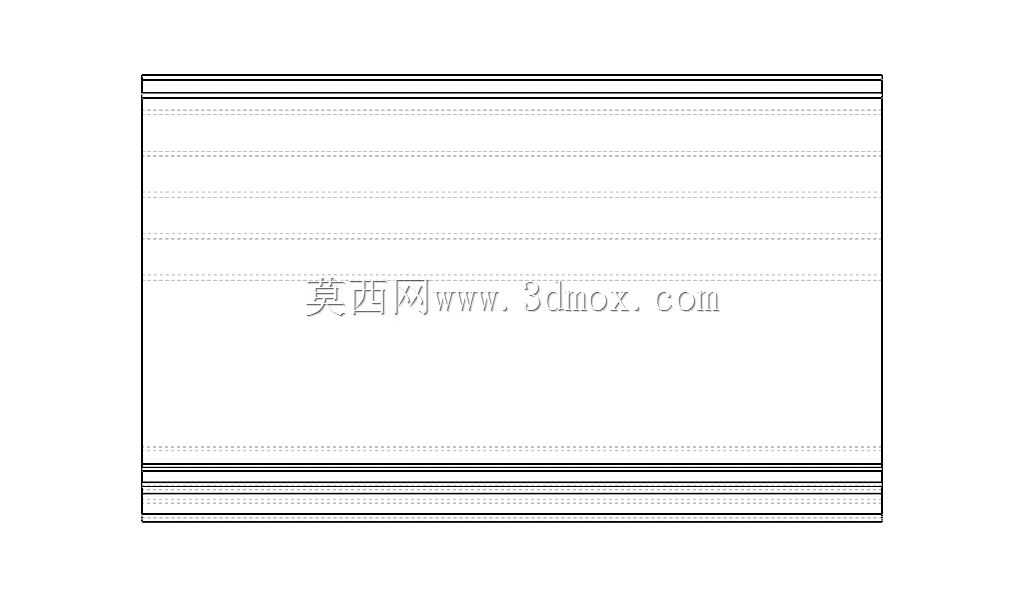

　　实际安装边界上，该构件的宽度尺寸为90mm，长度方向尺寸为100mm，整体高度为60mm，底部预留平整的安装贴合面，能够直接与发热器件的导热面通过导热硅脂或者导热垫贴合固定，不需要额外做复杂的结构适配，安装时只需要在对应位置预留匹配的平面空间即可，鳍片方向建议顺着设备内部的自然空气流向布置，能够进一步提升对流散热的效率。

　　设计过程中需要重点考量几个核心维度，首先是鳍片的厚度与间距配比，间距过小会阻碍空气自然流通，反而降低散热效率，间距过大则会浪费有限的空间，无法最大化散热面积，这款结构的鳍片间距经过适配自然对流场景的优化，既保证了足够的散热接触面积，也不会因为间隙过窄产生积灰堵塞风道的问题；其次是底部基座的厚度设计，足够厚度的基座能够让发热面传导过来的热量更均匀地分散到每一片鳍片上，避免局部热量集中导致散热不均；另外整体采用一体挤压成型的工艺，没有额外的拼接结构，不存在接触热阻的问题，热量从基座到鳍片的传导路径没有额外损耗，相比拼接式的散热结构导热效率更稳定。

　　在实际设备选型应用中，这类散热结构不需要额外供电，没有运动部件，不会产生运行噪音和机械磨损，长期使用的可靠性很高，非常适合对运行稳定性要求高、维护频次低的工业类电子设备，比如小型电源变压器周边的功率器件散热、嵌入式工控主机的核心发热模块散热、低压供电模块的整流器件散热等场景都能适配。建模过程中需要注意挤压工艺的成型特性，所有截面结构需要保持一致，避免出现倒扣或者无法直线脱模的结构特征，鳍片的拔模角度需要控制在合理范围内，既保证挤压成型的良品率，也不会过度缩减鳍片的有效散热面积，底部的安装定位特征可以根据实际安装需求做适配调整，但核心的鳍片排布比例和基座厚度参数不建议随意改动，否则会直接影响整体的散热性能表现。另外这类铝挤压散热件的表面一般会做阳极氧化处理，在提升铝材表面耐腐蚀性的同时，也能一定程度提升表面的热辐射能力，进一步强化被动散热的效果，在没有强制风冷的密闭设备腔体内部，热辐射带来的散热增益占比会更高，这也是结构设计中容易被忽略的细节点。
