可移动干冰雾机整机结构三维设计

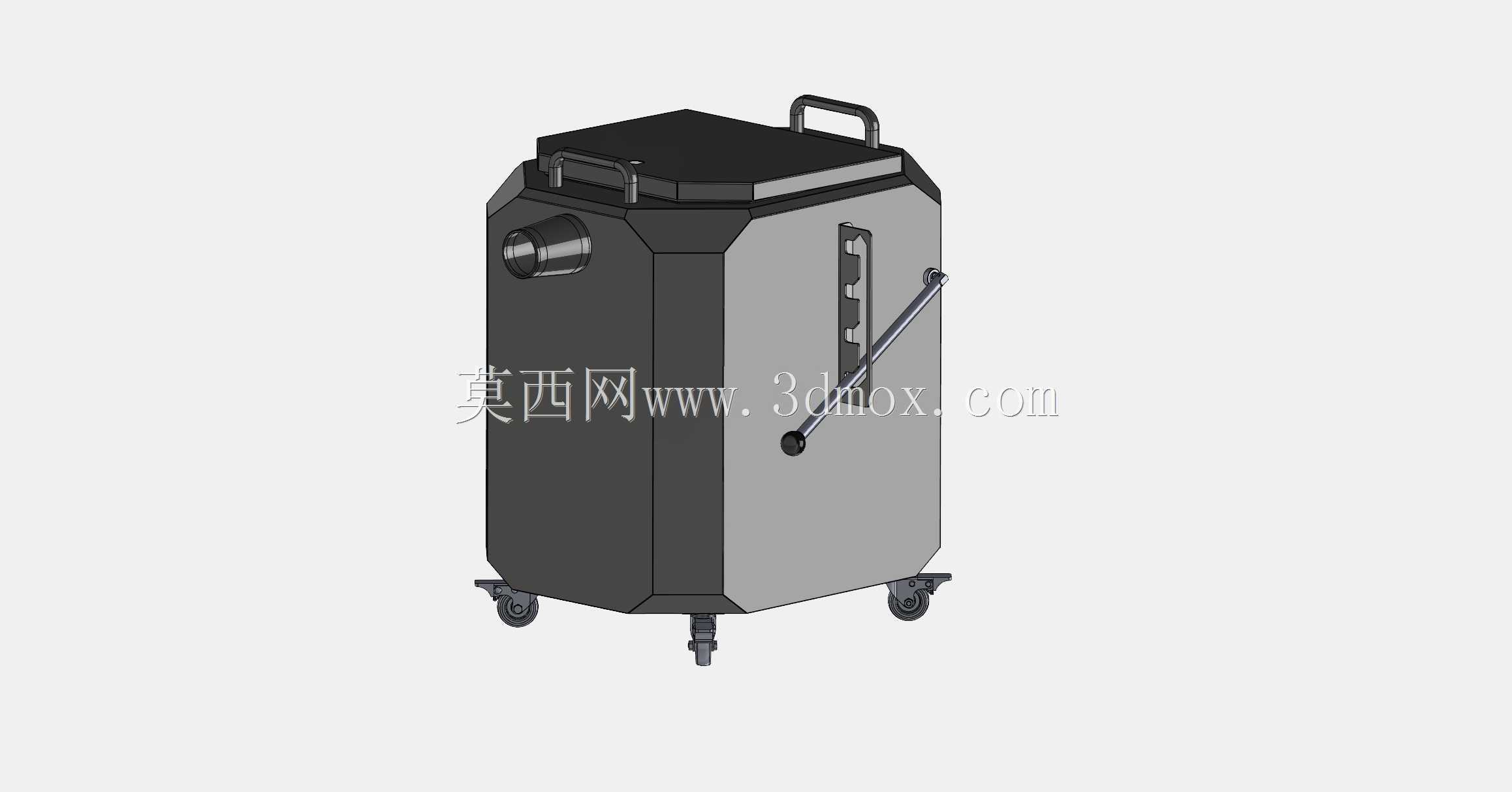

　　这款可移动干冰雾机的结构设计，首先围绕商用场景的高频转场需求做了核心布局优化，区别于固定安装的雾化设备，整机底部配置了三个支撑结构，其中两个为带刹车功能的万向脚轮，剩余一个为可调高度的固定支撑脚，在场地转移时可将支撑脚抬起，依靠两个万向轮配合机身侧面的斜向推拉扶手实现单人快速转场，到达作业点位后放下支撑脚调整高度，即可保证设备在不平整的地面也能保持水平放置，避免干冰存储舱倾斜导致的液态二氧化碳溢出或者雾化输出不均匀的问题。机身顶部设置了两个对称的内嵌式提手，在遇到台阶、狭窄通道等无法推行的场景时，可由两人配合通过顶部提手完成设备搬运，适配演出场地、婚庆现场、展会活动等复杂作业环境的转运需求。

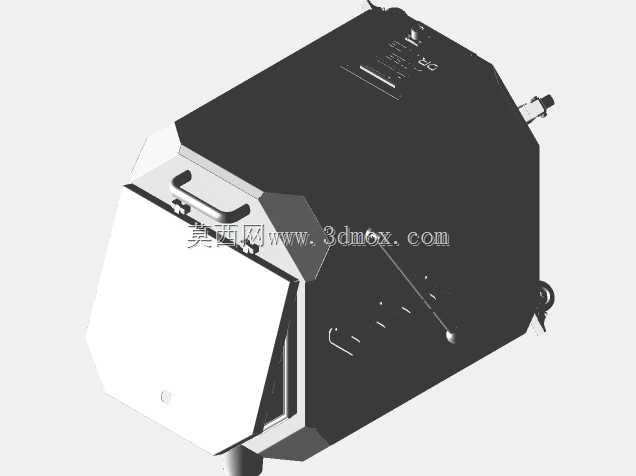

　　从功能实现的结构逻辑来看，机身左侧设置的大口径圆形输出口是雾化介质的唯一输出通道，输出口做了内凹式设计，可直接对接标准规格的柔性送风管道，将生成的低浓度干冰雾输送到指定区域，避免雾气无规则扩散影响现场效果。干冰存储舱设置在机身内部靠上的位置，舱盖采用密封式卡扣结构，顶部做了切角多边形的造型处理，既提升了舱盖的结构强度，避免搬运过程中磕碰变形破坏密封性能，也能在开盖添加干冰时让冷凝形成的水珠顺着切角斜面流到机身预设的导水槽内，不会顺着舱壁流到地面造成湿滑隐患。机身侧面设置的长条形内嵌凹槽是设备的操作面板安装位，凹槽做了下沉式设计，操作按钮、状态指示灯全部内嵌在凹槽内部，搬运或者现场堆放物料时不会误触按键，也能避免现场的酒水、装饰碎屑掉落到按键缝隙里造成设备故障。

　　在结构细节的设计考量上，机身整体采用多边形折边的外壳结构，区别于传统圆筒形干冰机的外壳，折边结构采用薄钢板折弯拼接即可成型，不需要额外做卷圆工艺，加工难度更低，同时折边形成的加强筋结构可以在不增加外壳板材厚度的前提下提升整体抗变形能力，设备在运输过程中即使受到侧面挤压也不容易出现凹陷变形。斜向推拉扶手的安装位置做了受力优化，扶手的两个固定点分别连接在机身内部的骨架上，而不是直接固定在外壳板材上，推行时受力直接传递到整机骨架，不会出现外壳受力开裂的问题，扶手末端设置的球形防滑套可以提升握持摩擦力，即使手上沾有冷凝水也不会出现打滑脱手的情况。

　　从安装边界的尺寸控制来看，整机的宽度控制在600mm以内，高度控制在900mm左右，这个尺寸可以顺利通过常规的室内单开门、电梯轿厢，不需要额外拆解设备就能完成不同楼层、不同房间之间的转运，设备作业时的最小占地尺寸仅为0.3㎡，即使在舞台侧台、展会展位角落等狭小空间也能放置，不会占用过多的作业空间。机身底部的支撑脚调节行程为50mm，可以适配地面高度差在50mm以内的不平整场地，不需要额外垫木板或者垫块就能调平设备。输出口的中心高度距离地面450mm，这个高度刚好和常规舞台的台口高度、展会展位的隔断高度匹配，对接送风管道时不需要做额外的弯头转接，减少管道弯折造成的雾气输送阻力。

　　在实际使用的场景适配层面，这款设备的结构设计同时覆盖了舞台演出低雾效果营造、婚庆仪式干冰氛围打造、展会展品沉浸式效果展示、影视拍摄外景雾化效果制作等多个场景的使用需求，区别于大功率的固定安装式干冰设备，这款设备的单仓干冰容量可以支持40分钟左右的持续雾化输出，不需要频繁开盖添加干冰，密封式的舱盖结构可以减少干冰在非作业状态下的挥发损耗，单次添加干冰后如果中途暂停作业，封闭舱盖可以让剩余干冰的保存时间延长2倍以上，减少物料损耗。机身外壳的所有拼接缝隙都做了密封处理，作业时产生的冷凝水会全部汇集到机身底部的集水盘内，不会渗漏到地面，避免演出场地地面湿滑造成的人员滑倒风险，也不会损伤展会场地的地板或者地毯。
