基于XL6009的可调压移动电源结构设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:923216
  • 基于XL6009的可调压移动电源结构设计
  • 基于XL6009的可调压移动电源结构设计
  • 基于XL6009的可调压移动电源结构设计
  • 基于XL6009的可调压移动电源结构设计
  • 基于XL6009的可调压移动电源结构设计
  • 基于XL6009的可调压移动电源结构设计
  • 基于XL6009的可调压移动电源结构设计
  • 基于XL6009的可调压移动电源结构设计
  • 基于XL6009的可调压移动电源结构设计
  • 基于XL6009的可调压移动电源结构设计
  • 基于XL6009的可调压移动电源结构设计
  • 基于XL6009的可调压移动电源结构设计
  • 基于XL6009的可调压移动电源结构设计

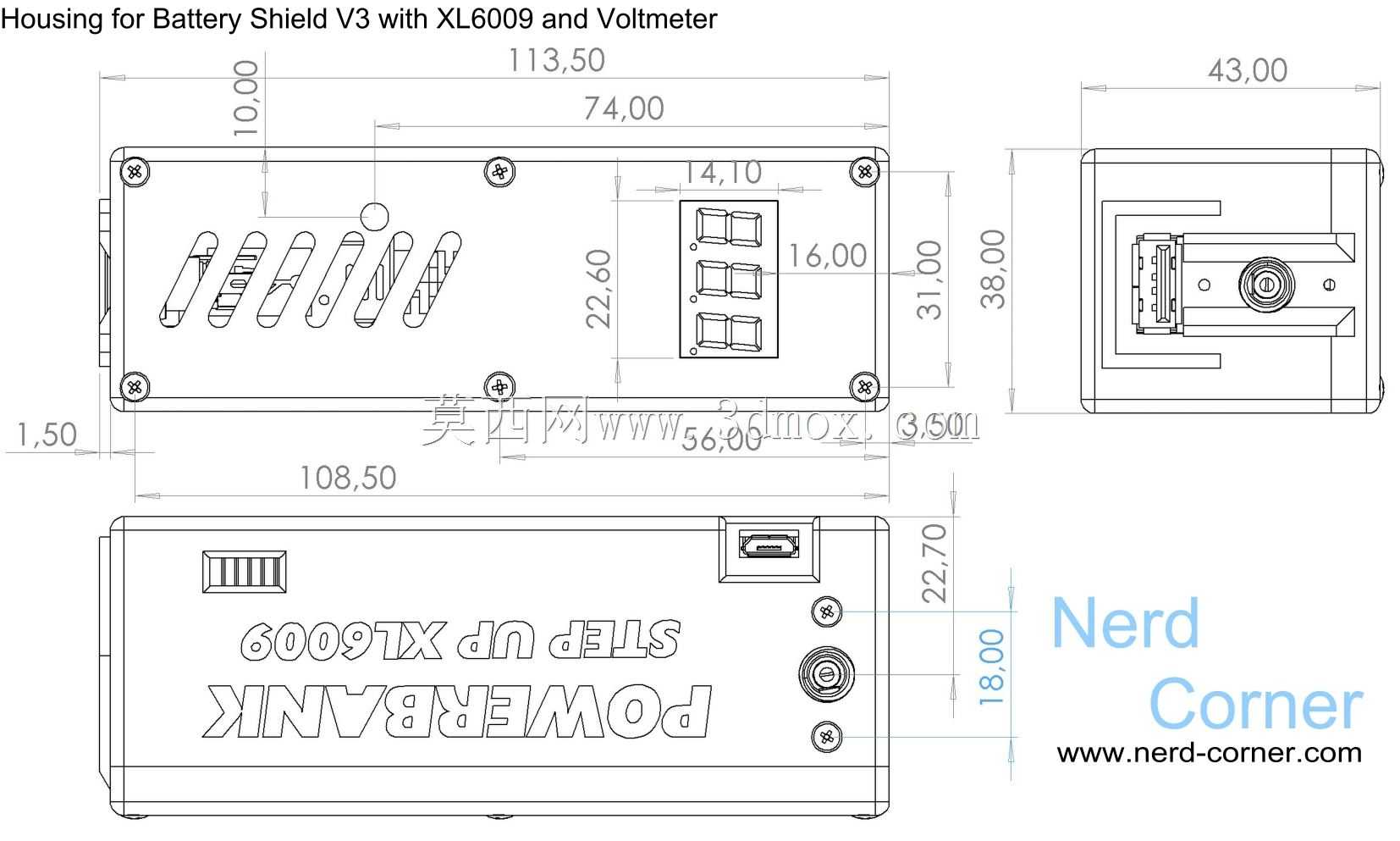

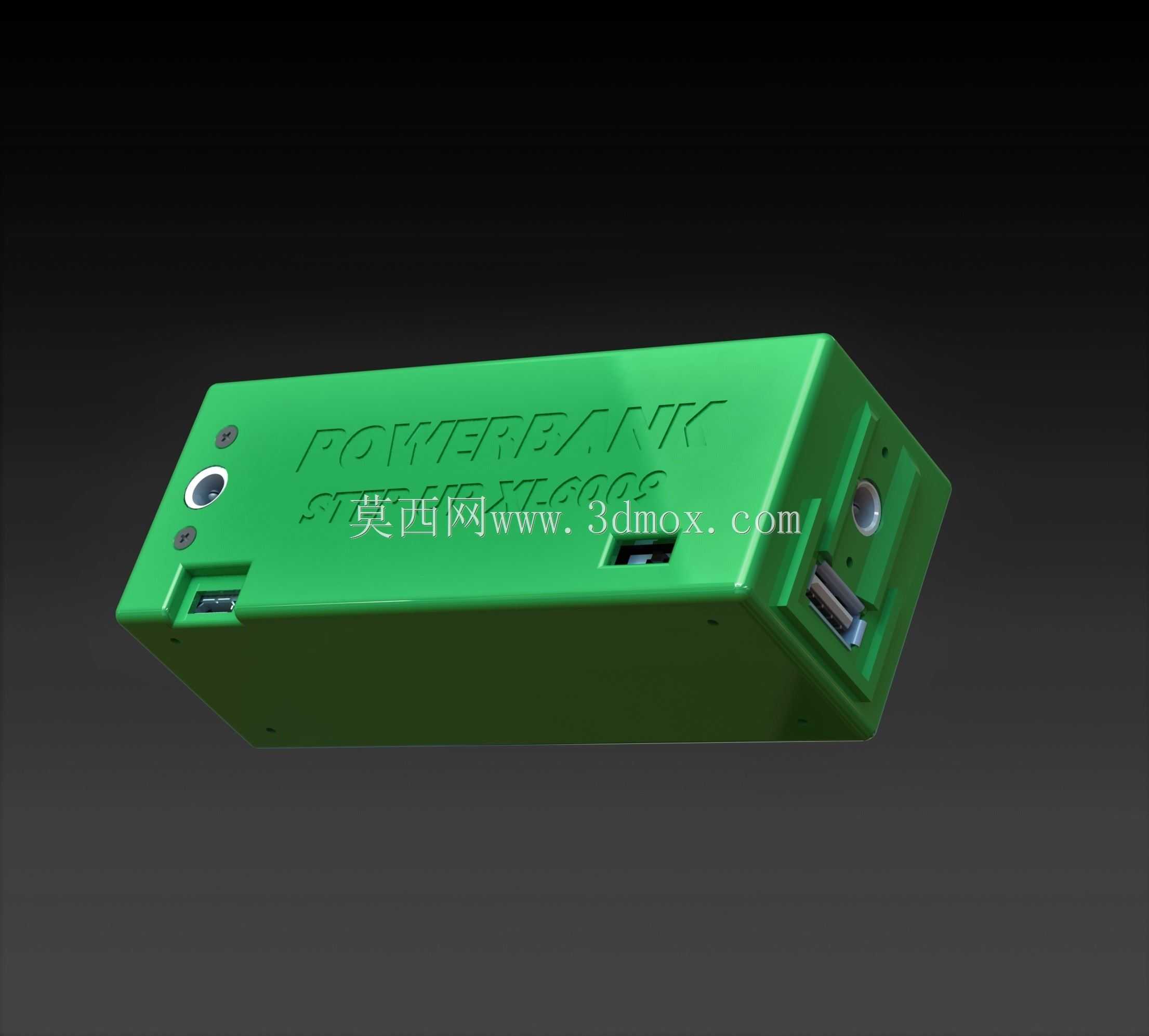

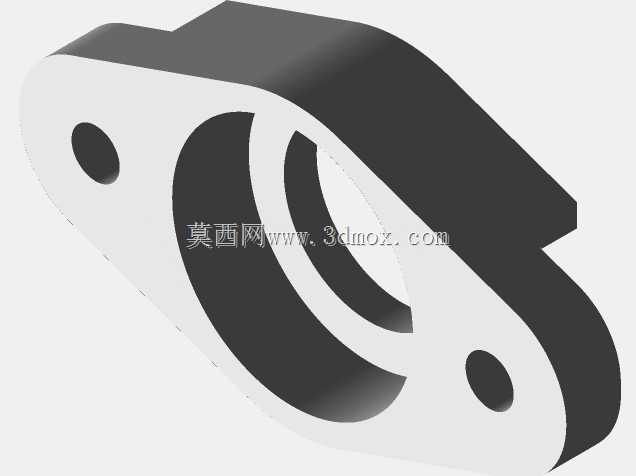

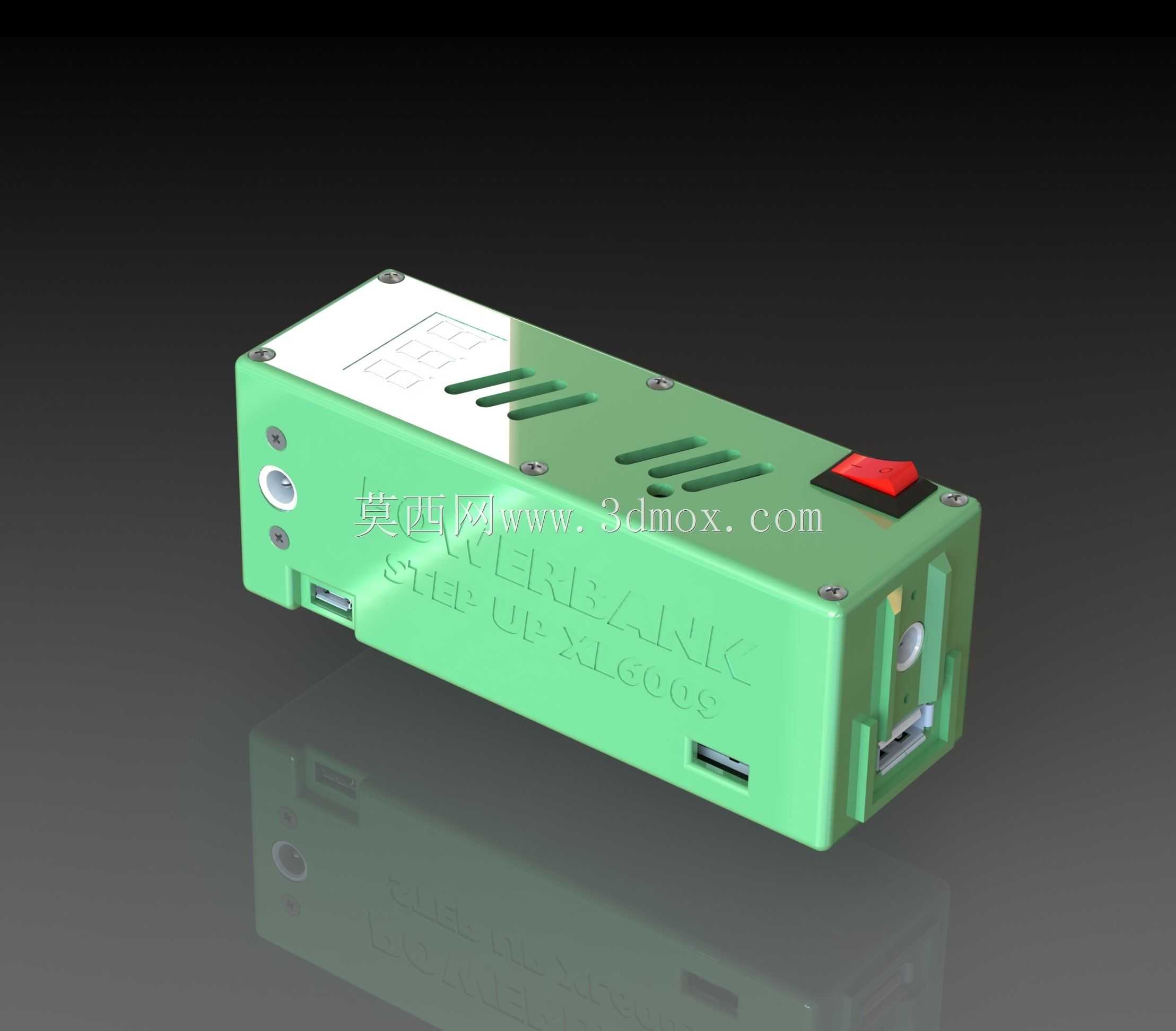

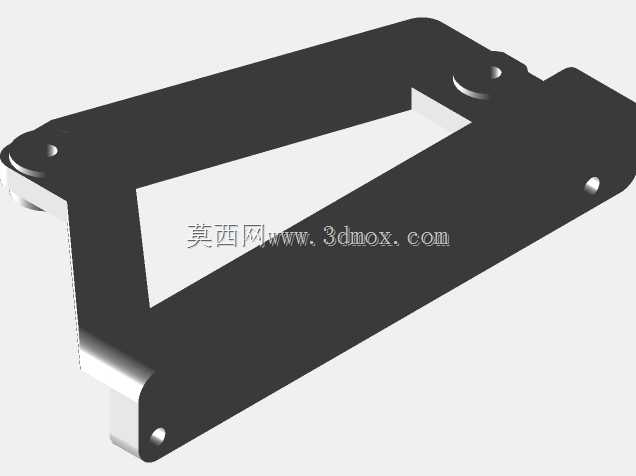

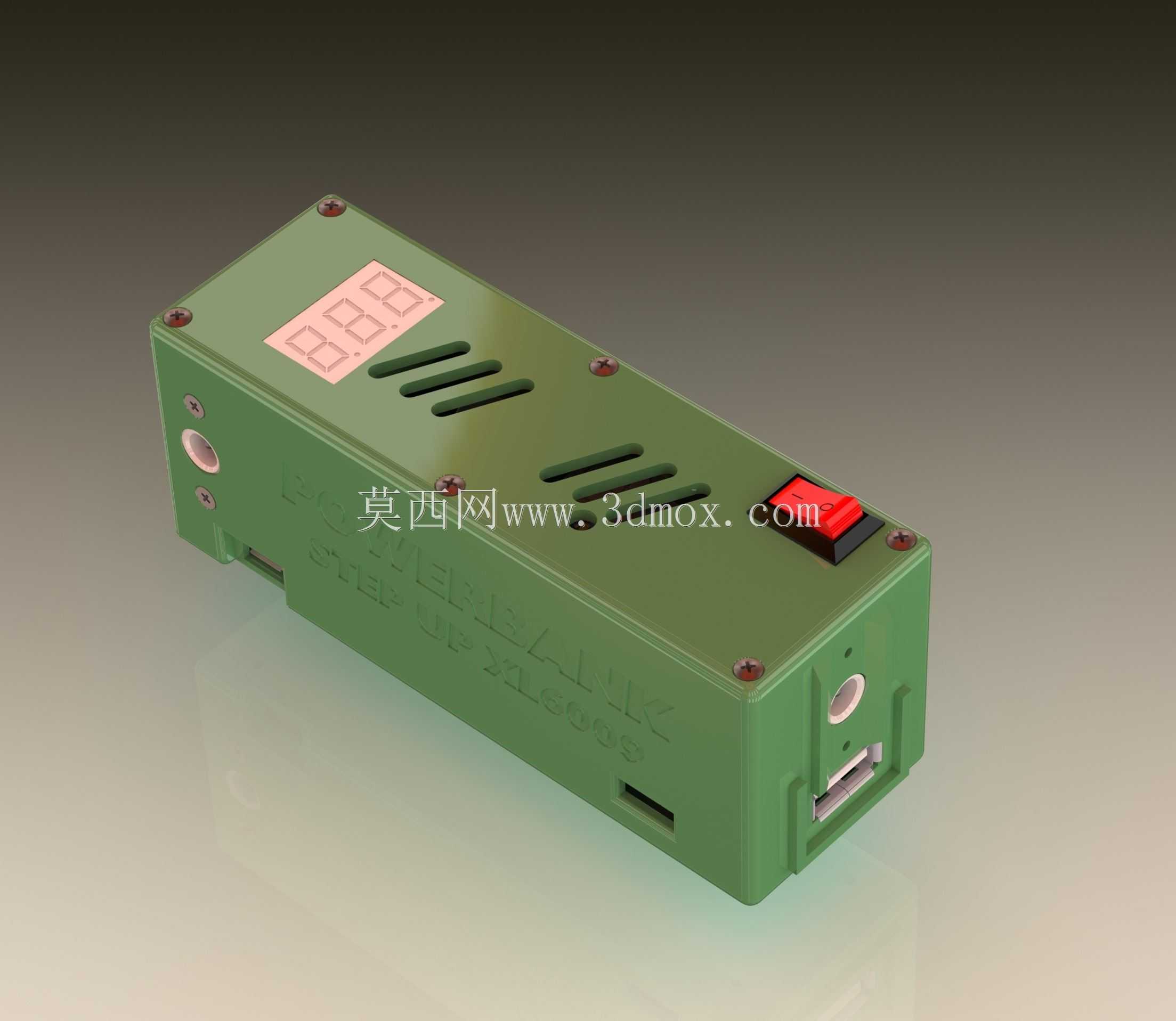

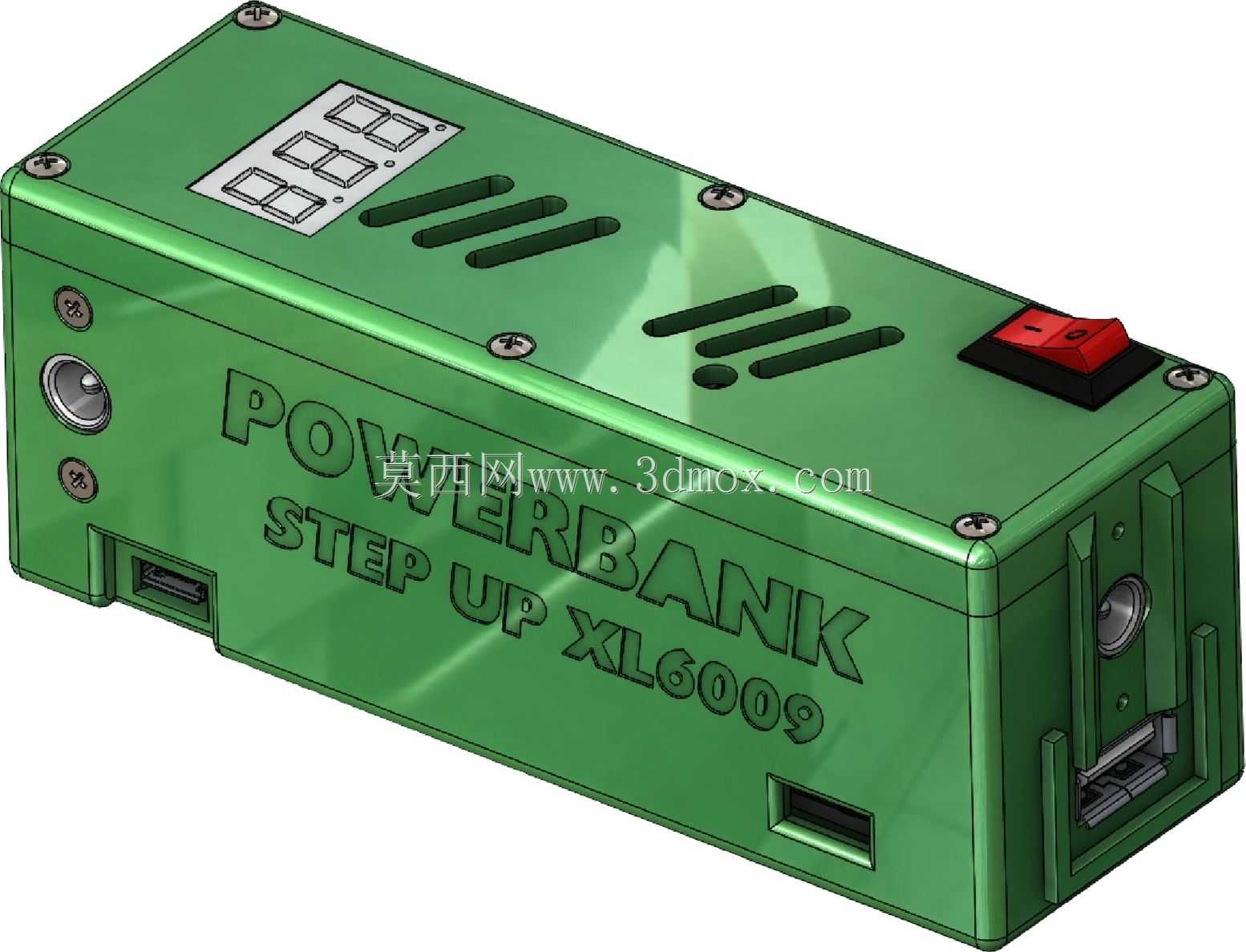

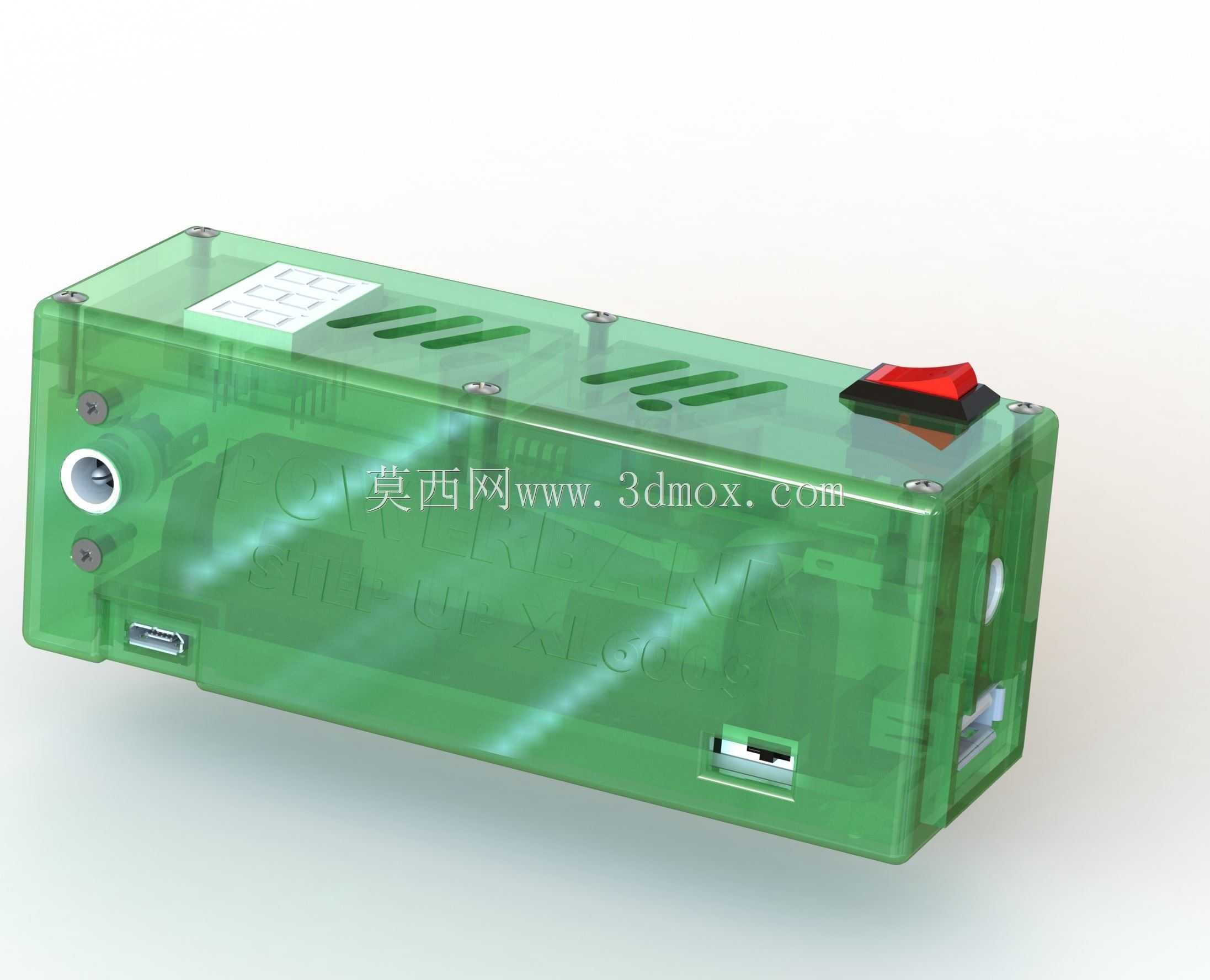

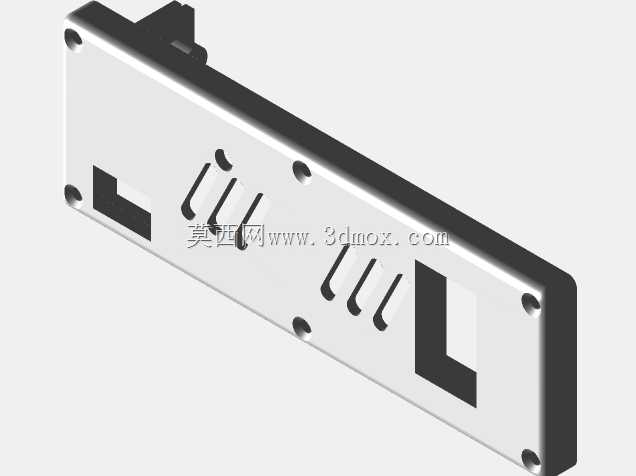

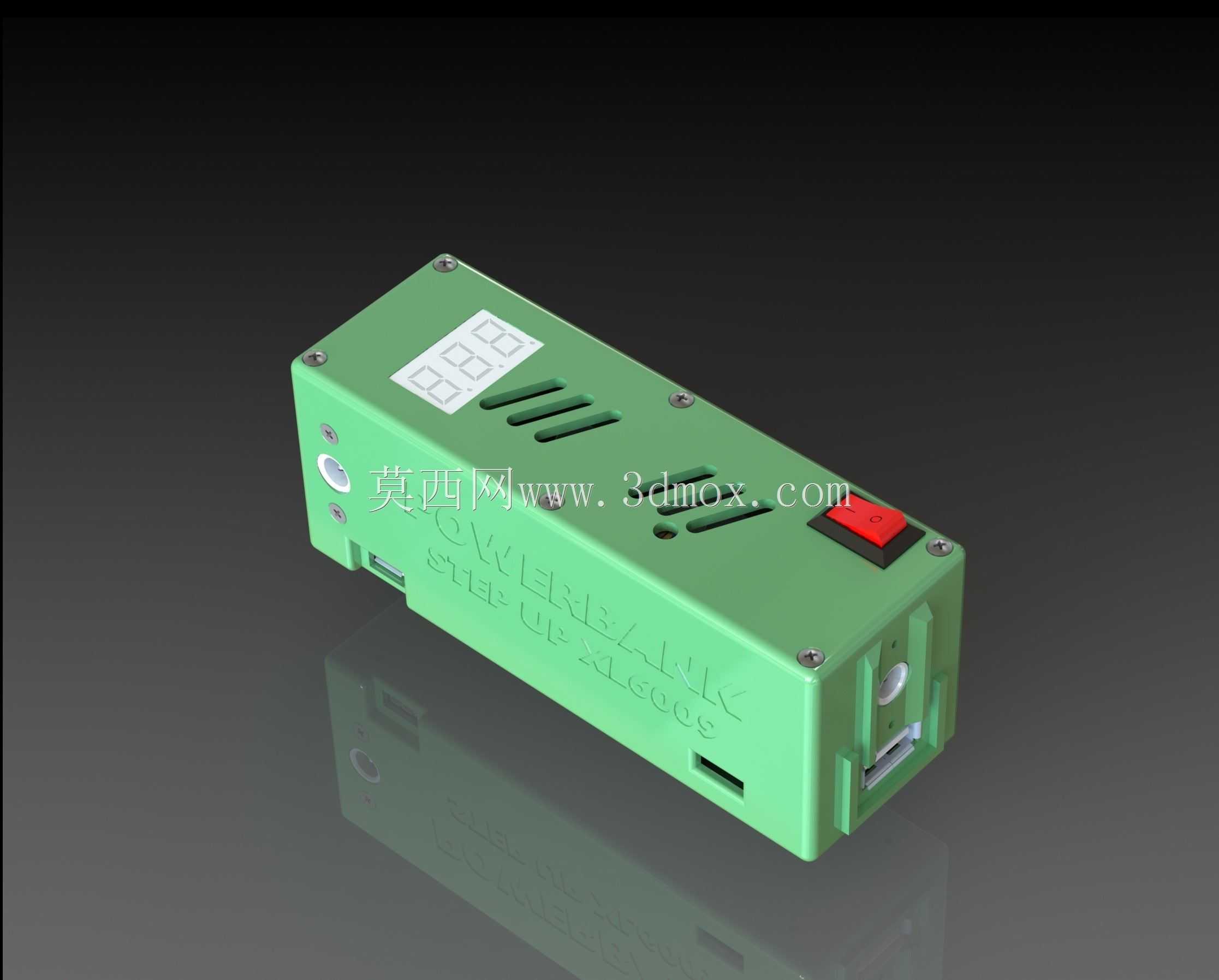

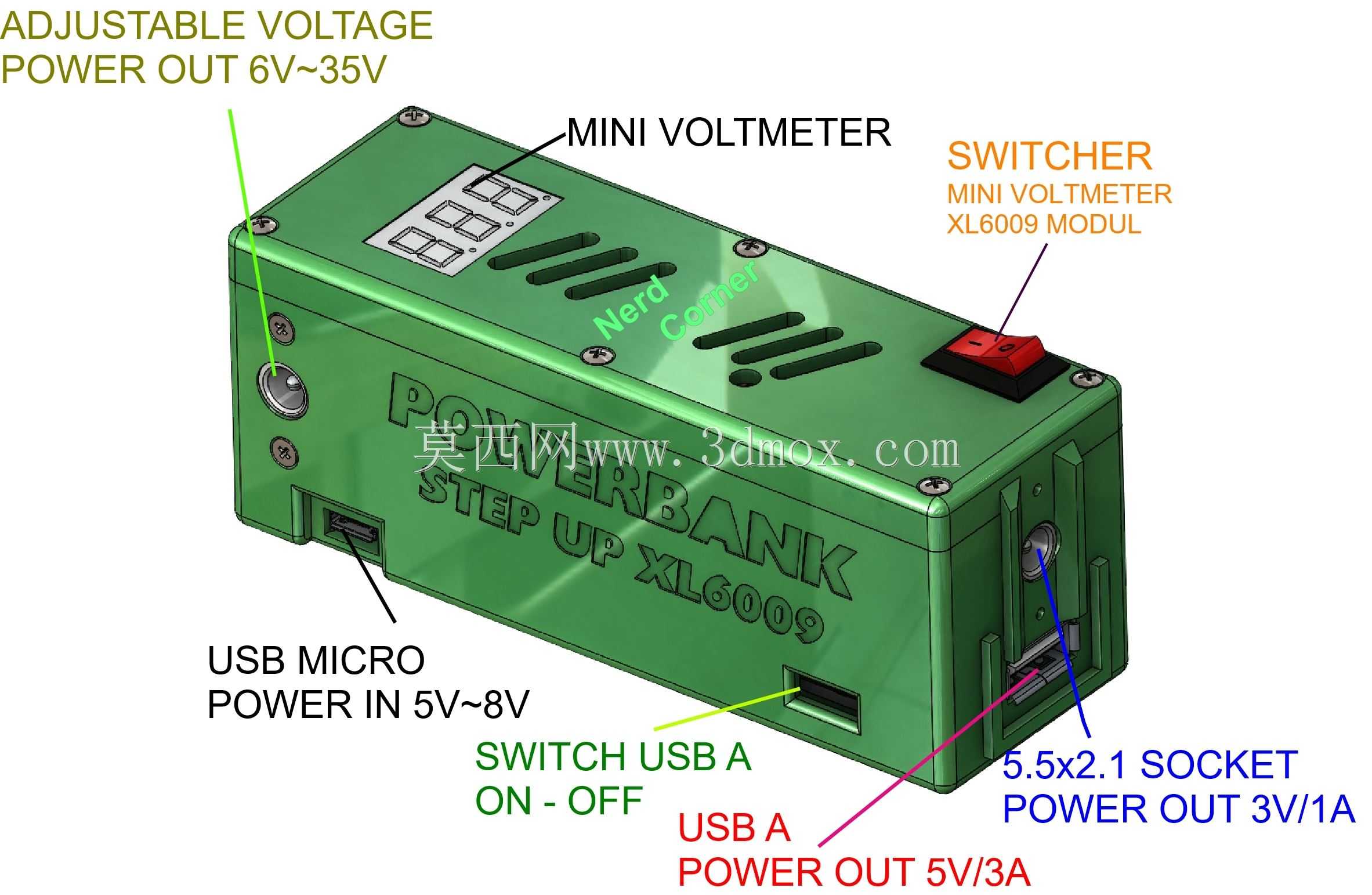

  这款可调压移动电源的设计,核心围绕XL6009升压芯片的电路特性展开,外壳采用一体化注塑成型的长方体结构,整体尺寸适配常规18650锂电池组的排布空间,侧壁预留的USB-A、Micro USB接口位置与内部电路板的接插件点位完全对齐,避免组装时出现线缆弯折应力集中的问题。顶部的红色船型开关嵌入壳体沉台0.8mm,既防止日常携带时误触,也保证开关按键面与壳体顶面的平整度,不会额外增加收纳时的凸起剐蹭。壳体侧面的散热槽采用斜向长条开孔设计,开孔宽度控制在1.2mm,既满足XL6009芯片满负载升压时的空气对流散热需求,也能阻挡日常携带时的灰尘、细小金属碎屑进入壳体内部造成电路短路。

  从实际应用场景来看,这款可调压移动电源区别于常规固定5V输出的充电宝,可通过XL6009的反馈电阻调节输出电压,覆盖3V到12V的常用低压供电区间,能够给小型单片机开发板、便携检测仪器、低压直流电机、外置散热风扇等不同电压需求的小型电子设备供电,解决户外调试、临时测试场景下多设备供电电压不匹配的问题。内部电池仓采用双18650锂电池并联排布,仓体侧壁设置0.5mm厚的限位筋,防止电池在壳体内晃动导致电极接触不良,电池与升压电路板之间预留2mm的绝缘间隙,贴装青稞纸绝缘层避免电池外皮磨损后与电路板焊点短路。

  设计过程中优先考虑组装的便捷性,壳体上下盖采用卡扣加两颗M2自攻螺丝的固定方式,卡扣分布在壳体四个边角,扣合后上下盖的拼缝间隙控制在0.1mm以内,既保证壳体的结构强度,也不需要过多螺丝就能实现紧密贴合,后期拆解维护更换电池或检修电路时,只需要拧下尾部两颗螺丝即可撬开上盖,不需要撬动卡扣造成壳体边缘崩缺。输出端的USB接口旁预留了电压检测点位的开孔,可外接小型电压表头实时显示当前输出电压,方便调试时确认输出电压是否匹配负载设备的额定输入要求,避免电压过高烧坏负载。

  壳体表面的字符标识采用凹刻工艺,直接在注塑模具上加工出字符型腔,成型后字符与壳体为一体结构,不会因为长期摩擦出现标识脱落的问题,标识内容清晰标注升压模块型号、输出电压范围,方便使用者快速识别设备参数。接口位置的边缘做了R0.5mm的圆角处理,插拔USB接头时不会因为锐边割手,也能减少接头插拔时对接口边缘的磨损。内部升压电路板的固定柱采用与壳体一体成型的圆柱凸台,凸台高度3mm,电路板通过两颗M1.7的螺丝固定在凸台上,保证电路板与壳体底部之间留有足够的走线空间,高压输出区域与电池输入区域之间设置隔离筋,避免强弱电区域的信号干扰。

  从安装边界来看,这款移动电源的整体外形尺寸控制在100mm45mm25mm区间,可轻松放入牛仔裤口袋、小型工具包内,不会占用过多收纳空间,壳体边角做R3mm的圆弧过渡,握持时不会有硌手的感觉,外壳材质选用ABS工程塑料,具备足够的抗冲击强度,日常从1.2米高度跌落至水泥地面时,壳体不会出现开裂,内部电路板与电池也不会因为冲击出现移位。散热槽的排布位置正对XL6009芯片的散热片安装位置,芯片工作时产生的热量可通过散热槽直接排出壳体外,满负载12V输出1A电流时,芯片表面温度可控制在60摄氏度以内,不会出现过热保护断供的问题。输入端的Micro USB充电接口位置设置了导向斜面,插拔充电线时可自动导正接头位置,避免插歪导致接口焊盘脱焊。
