AL-03HS低聚铝挤出散热结构件

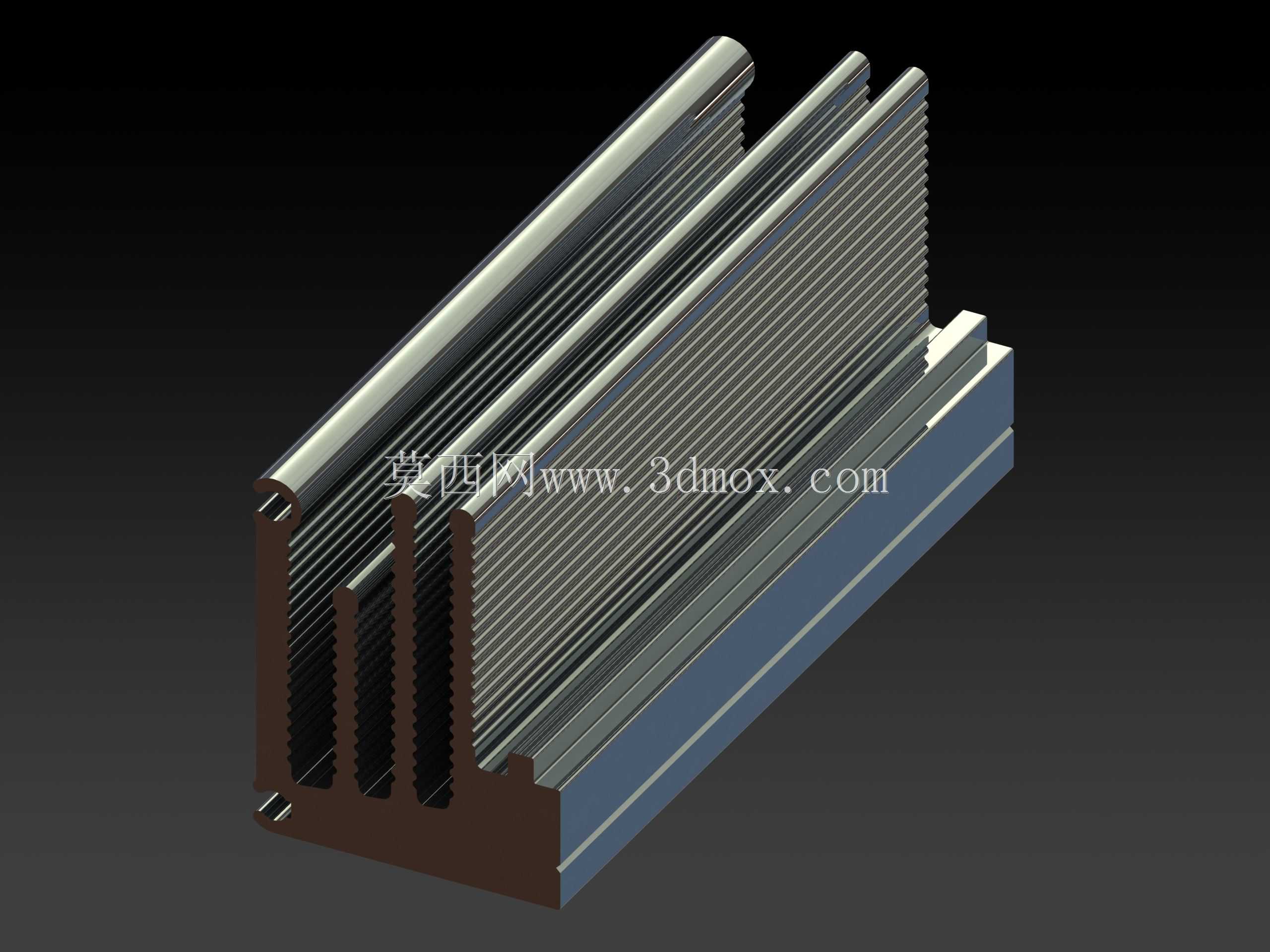

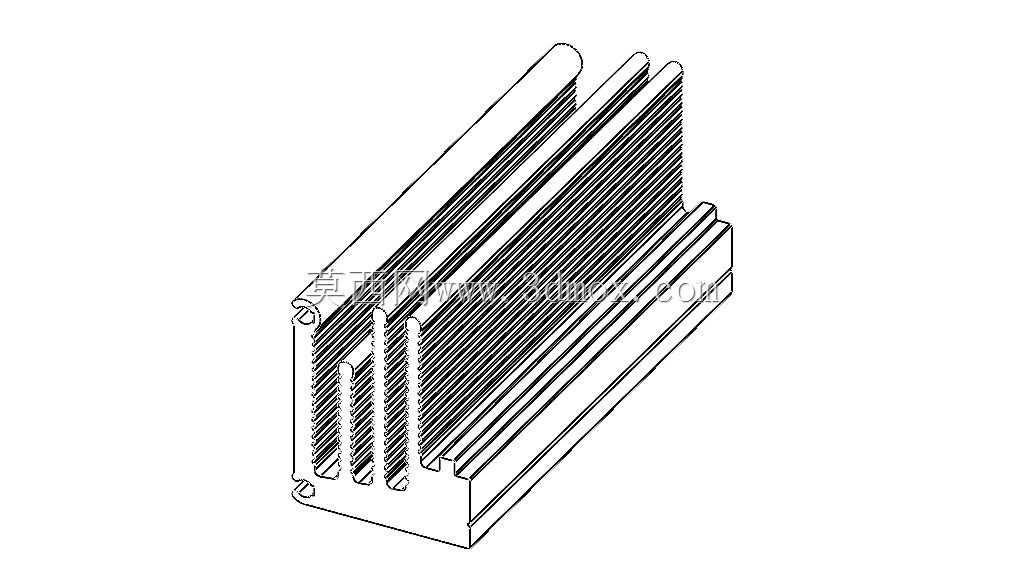

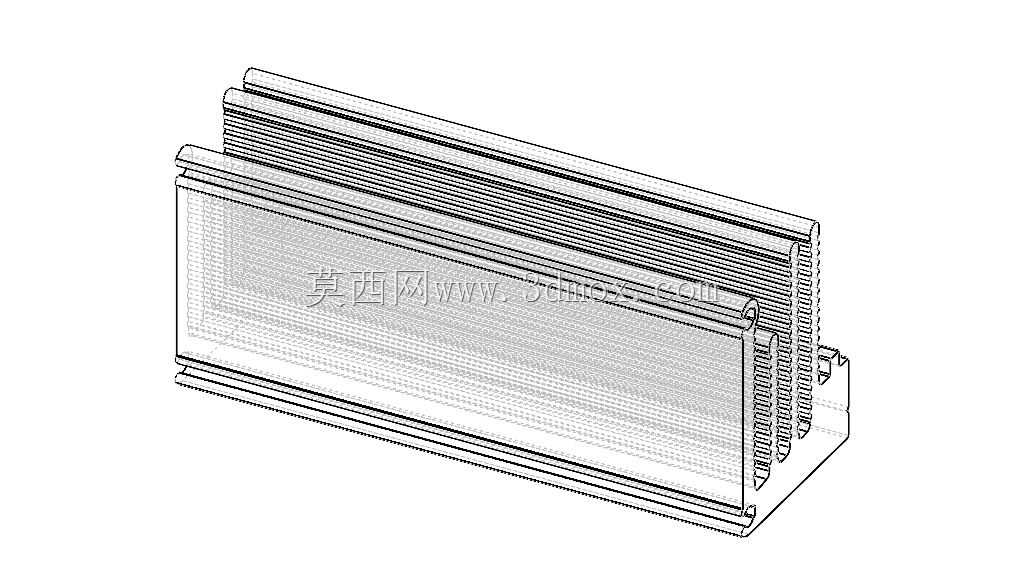

　　在中小功率电源类电子设备的热管理设计中，铝挤出型材散热器是应用占比极高的被动散热方案，这类结构件依托铝合金优良的导热特性、一次挤出成型的低成本优势，能够在有限的安装空间内完成发热器件的热量传导与扩散，避免功率器件因结温过高触发性能衰减、寿命折损甚至热击穿故障。这款铝挤出散热结构的截面轮廓经过针对性优化，整体宽度控制在35mm，长度方向可根据实际功率需求裁切为100mm的标准段，整体高度45mm，安装边界清晰，能够适配多数板载电源、小型功率模块、嵌入式驱动板的安装位尺寸，不需要额外对PCB安装孔位做大规模调整即可完成装配。从结构设计逻辑来看，这款散热器采用不等高鳍片分组排布的形式，靠近安装基面的位置预留了对应功率器件的贴合平面，能够保证发热面与散热器基面的充分接触，降低接触热阻；鳍片部分采用薄肋高密度排布，在控制整体重量的前提下尽可能拓展与空气的接触面积，同时鳍片之间的流道间隙经过测算，能够适配自然对流场景下的空气流动路径，不会因为间隙过窄导致流道堵塞、散热效率骤降，也不会因为间隙过宽浪费型材截面空间。

　　不同于常规等距等高的通用铝挤散热器，这款结构的侧边带有定位卡槽结构，在多模组并排安装的场景下，能够通过卡槽完成相邻散热器的快速对位，不需要额外加装定位治具，既可以单块独立使用贴合单颗功率器件，也可以多块拼接组成更大面积的散热面，适配多器件集中发热的布局场景。在实际工程应用中，这类铝挤散热器常被用于小功率电源变压器周边的功率MOS管、整流桥堆的散热，也可适配小型工控板、DIY电子制作项目中的发热元件，低聚的曲面建模逻辑既保留了铝挤型材的真实结构特征，也控制了模型的面数规模，在做整机装配仿真、结构干涉检查时不会占用过多的硬件算力，能够流畅完成装配体的旋转、剖切、间隙验证操作。

　　从安装适配性来看，散热器基面的平面度控制在常规铝挤工艺的公差范围内，装配时只需要在基面与发热器件之间涂覆薄层导热硅脂或者粘贴导热胶垫，通过螺丝或者卡扣即可完成固定，不需要复杂的安装工序；鳍片端部做了微小的倒角处理，避免装配过程中锐边划伤操作人员或者周边的导线绝缘层，细节处理符合电子装配的安全规范。在自然对流的使用场景下，这款散热器能够满足持续热耗散功率在数瓦级别的器件散热需求，如果搭配小尺寸轴流风扇做强制风冷，散热能力还能进一步提升，可适配更高功率密度的电源模块设计。

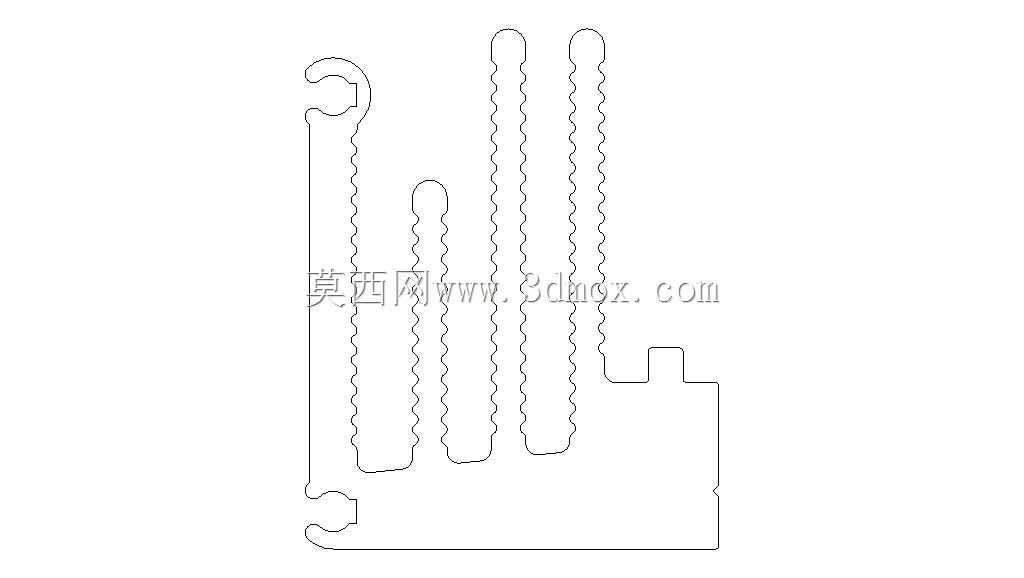

　　建模过程中完整还原了铝挤工艺的截面特征，所有鳍片的拔模角度符合挤出生产的工艺要求，不存在倒扣、壁厚突变等无法量产的结构缺陷，既可以作为结构设计阶段的选型参考模型，也可以直接导入工艺仿真软件做挤出成型的工艺验证，或者导入热仿真软件做不同工况下的温度场分布模拟，帮助设计人员提前评估散热方案的可行性，减少实物打样的迭代次数。对于电子DIY爱好者来说，这款结构的尺寸通用性强，不需要复杂的二次加工即可适配多数自制电子项目的散热需求，侧边的卡槽结构也方便在项目外壳内部做快速固定，不需要额外设计复杂的安装支架。
