可3D打印吉他过载效果踏板结构设计

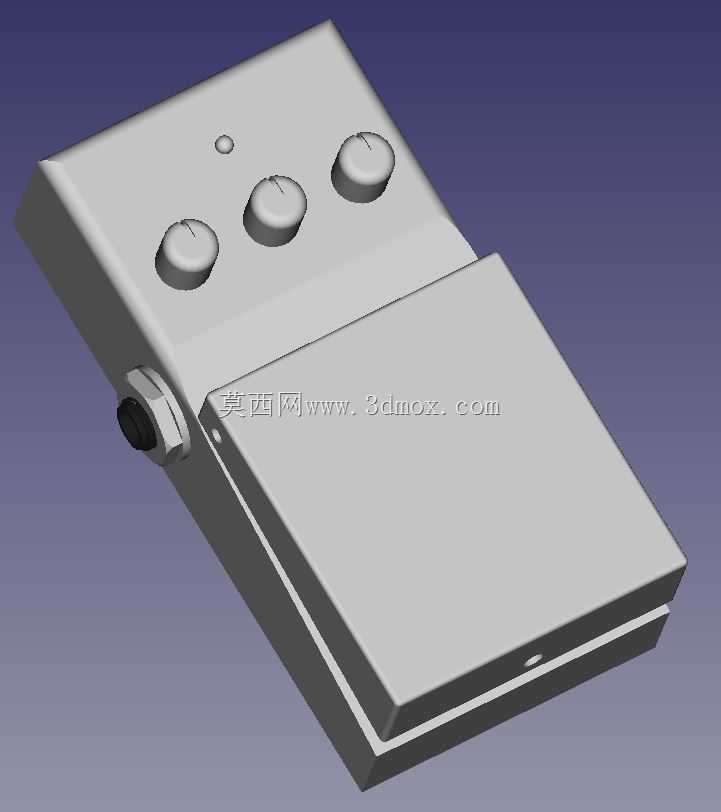

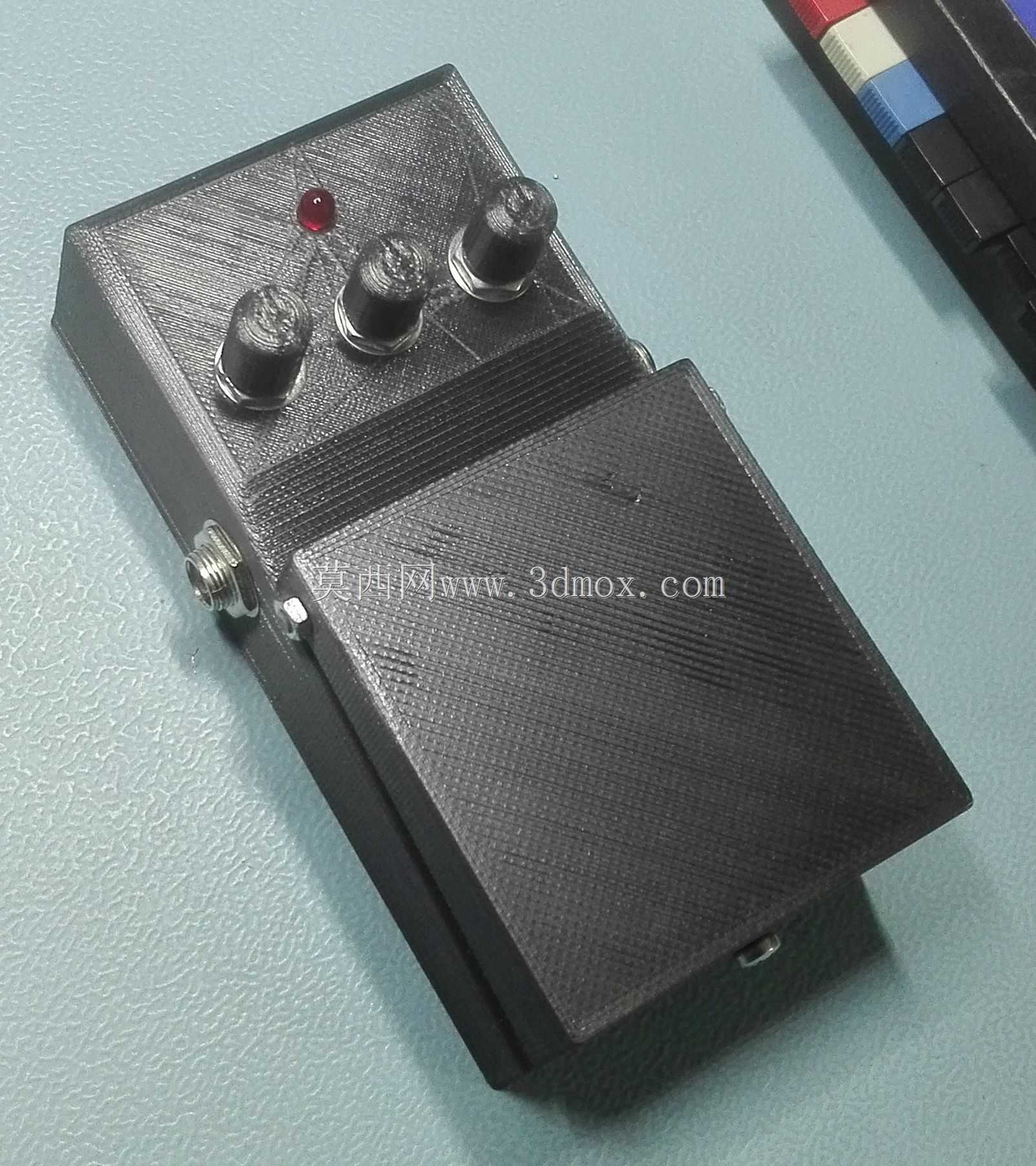

　　这款踏板式吉他效果装置的结构设计，核心围绕桌面演奏场景的使用需求展开，整体采用上下分体式壳体结构，上半部分集成控制旋钮与状态指示，下半部分为踩踏触发区域，适配乐手坐姿演奏时的脚部操作习惯，无需大幅抬脚即可完成效果通断切换。从结构布局来看，三个调节旋钮沿壳体上沿呈线性排布，分别对应增益、音色、音量三个核心参数调节，旋钮间距预留了足够的手指操作空间，避免调节时误触相邻控件，旋钮旁设置的小型圆形指示灯，可在光线不足的演出场景下清晰显示设备工作状态，无需凑近查看。侧面预留的音频接口采用下沉式安装设计，接口端面与壳体侧面保留3mm安全间隙，避免音频插头插拔时与壳体发生干涉，同时接口周边做了局部加厚处理，提升频繁插拔后的结构强度，防止接口松脱。

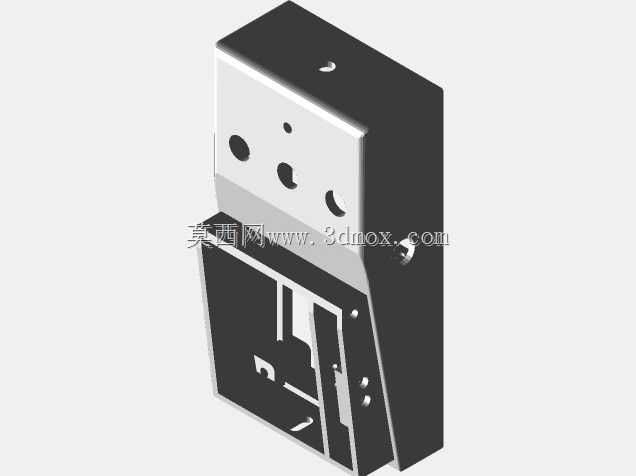

　　设计过程中优先考虑3D打印工艺的成型特性，所有壳体壁厚统一设置为2mm，既保证打印后的结构刚性，又不会因壁厚过大增加打印耗时与材料消耗，壳体边角全部采用R2圆角过渡，避免打印后出现尖锐边角，同时减少FDM打印过程中的翘边风险。上下壳体的连接采用卡扣加定位柱的组合方式，无需额外使用金属螺丝，打印完成后可直接扣合装配，定位柱与卡扣的配合公差控制在0.2mm，既保证装配后的贴合度，又不会出现扣合过紧难以拆解的问题。踩踏区域的表面做了细微的网格纹理设计，增加鞋底与踏板表面的摩擦力，演出过程中脚部出汗也不会出现打滑情况，踩踏行程设置为15mm，触发力度适配常规效果踏板的脚感参数，长期踩踏也不会造成脚部疲劳。

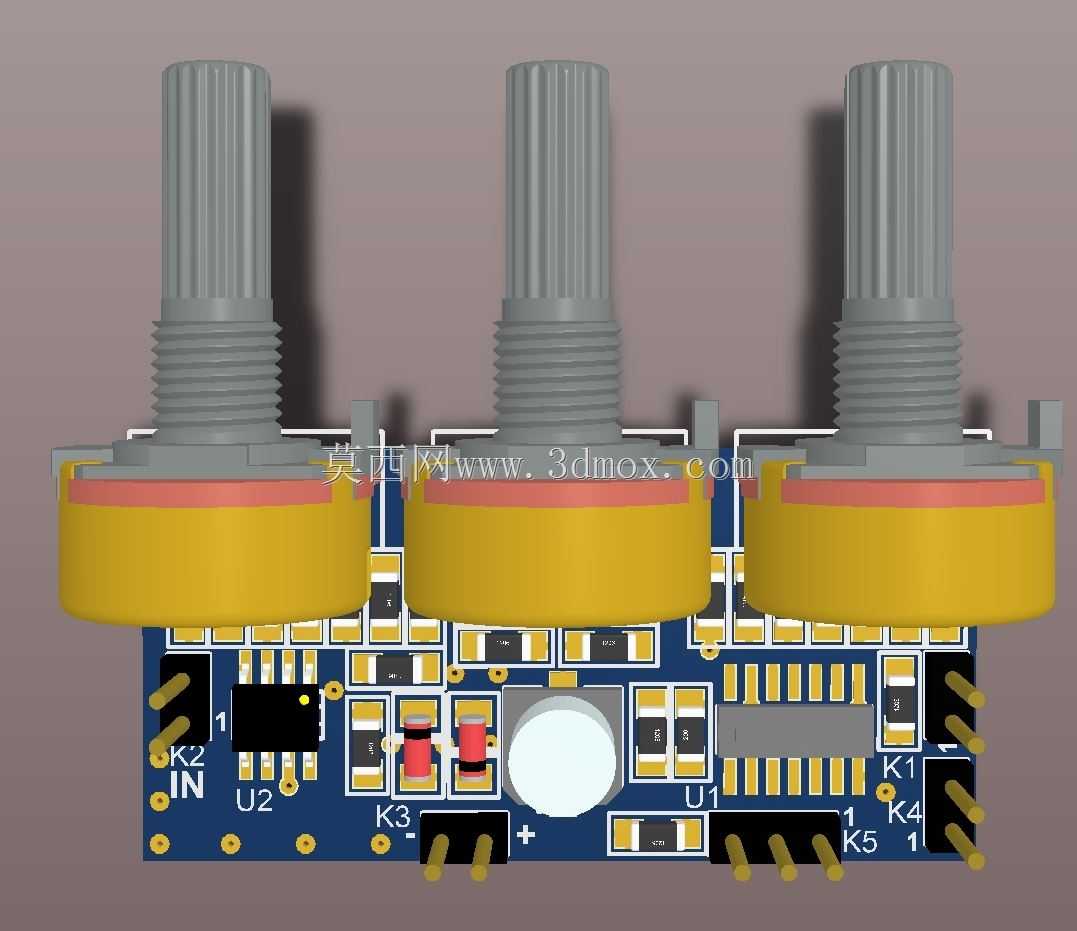

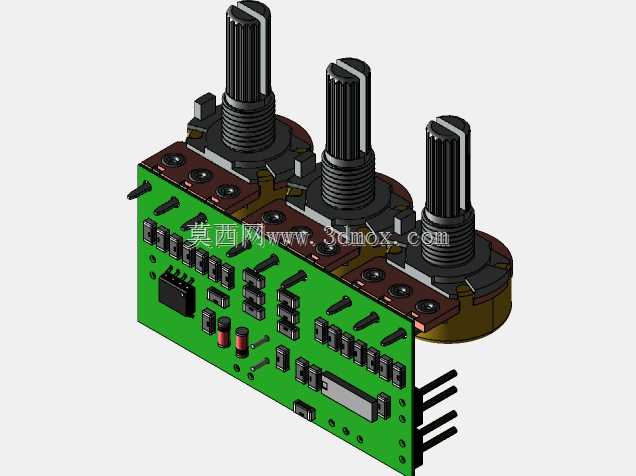

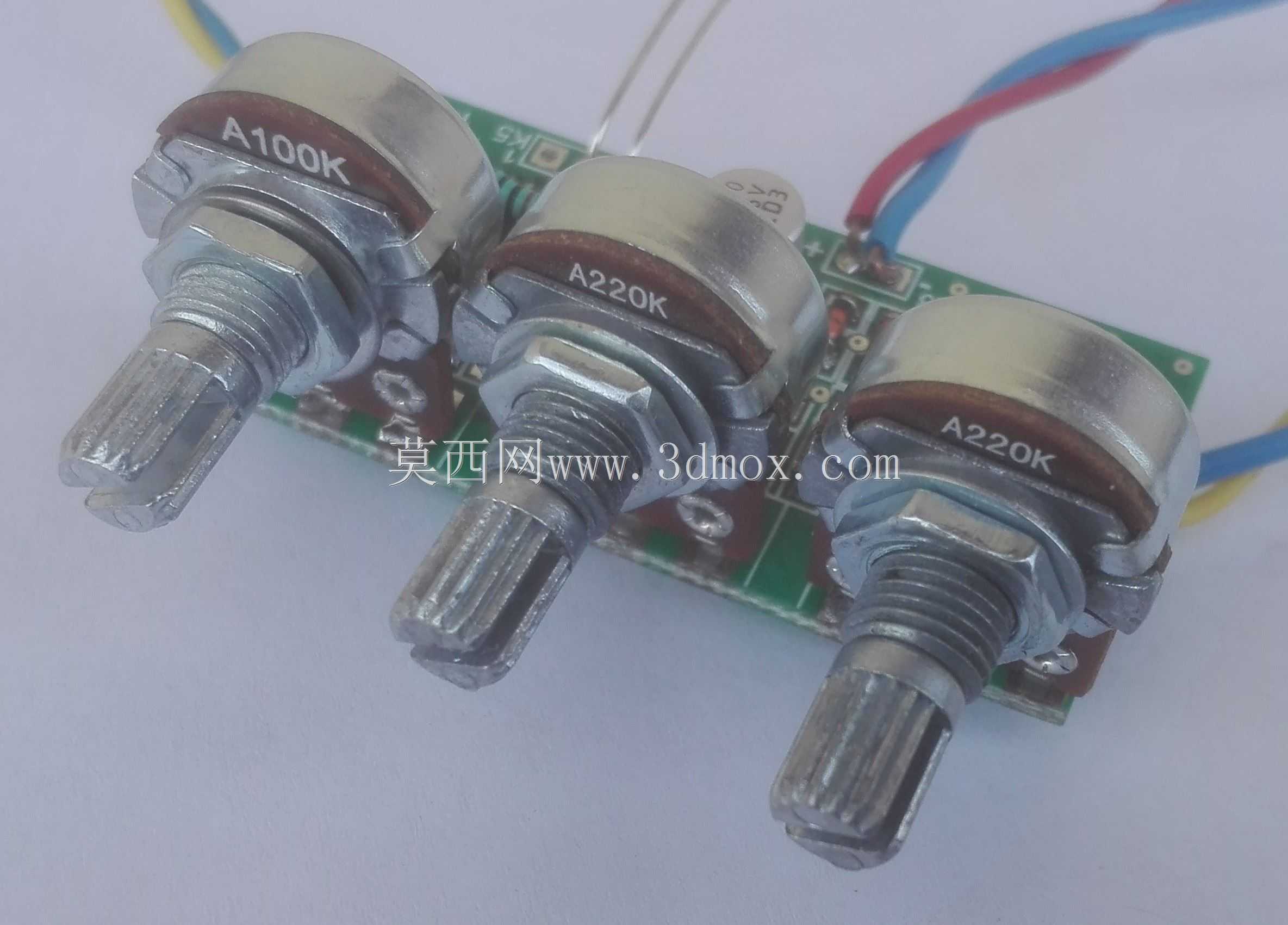

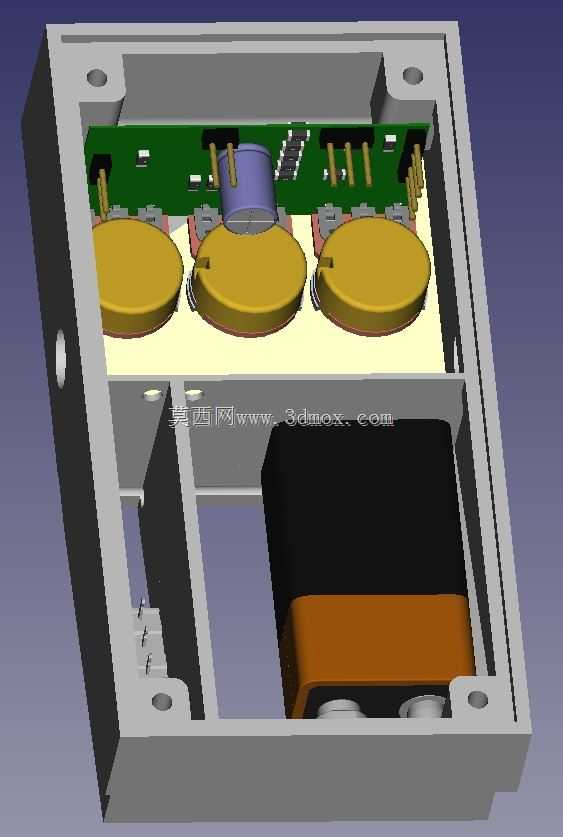

　　从安装边界来看，整体外形尺寸控制在120mm×70mm×35mm范围内，可直接放置在常规效果器板的标准安装位上，底部预留了魔术贴粘贴的平整区域，无需额外打孔即可固定在效果器板上，壳体底部四周设置了1mm高的支撑脚，让壳体底部与效果器板之间留出间隙，避免底部磨损，同时提升踩踏时的整体稳定性。内部腔体的布局充分考虑电路板与元器件的安装空间，旋钮下方预留了电位器的安装高度，接口位置对应电路板的输入输出焊盘，腔体内部设置了三个电路板固定柱，柱高与电路板安装高度匹配，固定柱顶端预留M2螺丝孔位，可直接用自攻螺丝固定电路板，避免电路板在壳体内晃动。

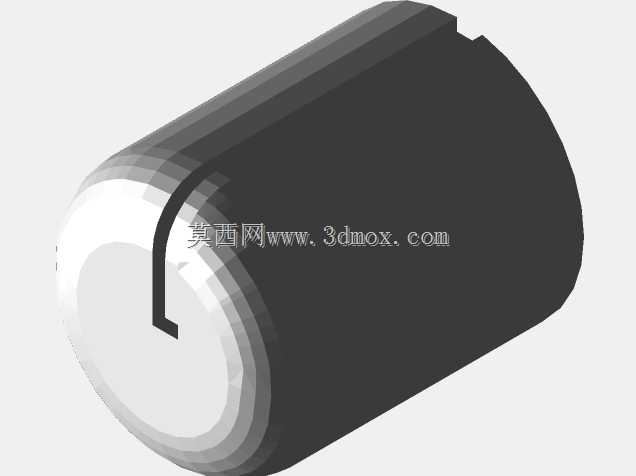

　　针对实际使用中的常见问题，结构设计上做了多处优化：旋钮采用下沉式安装，旋钮顶端高出壳体表面5mm，既方便手指拧动调节，又能在设备堆叠放置时避免旋钮被挤压误触；壳体侧面的接口位置做了导向斜面，插头插入时可沿斜面滑入接口，降低盲插时的对准难度；踩踏区域与上半部分控制区之间做了10度的倾角设计，符合脚部自然放置的角度，长时间踩放也不会产生不适感。整个结构没有复杂的异形曲面，所有特征均采用平面与规则圆弧组合，无需添加支撑即可完成3D打印，打印完成后仅需简单去除毛边即可装配使用，大幅降低了自制爱好者的制作门槛，同时结构强度可满足日常排练、小型演出的频繁使用需求，不会因正常踩踏出现壳体开裂、卡扣断裂等问题。
