树莓派扩展安装基座结构设计

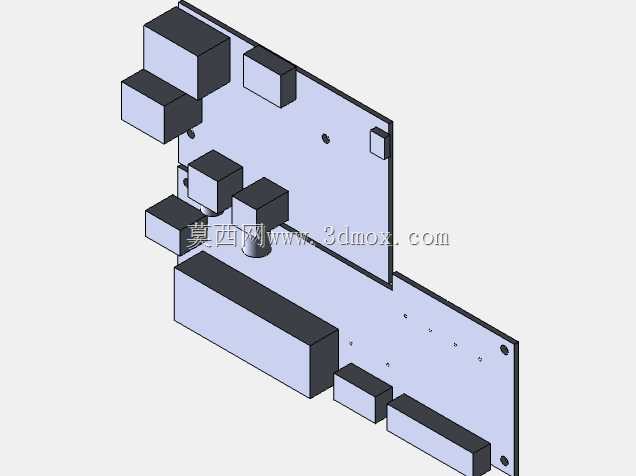

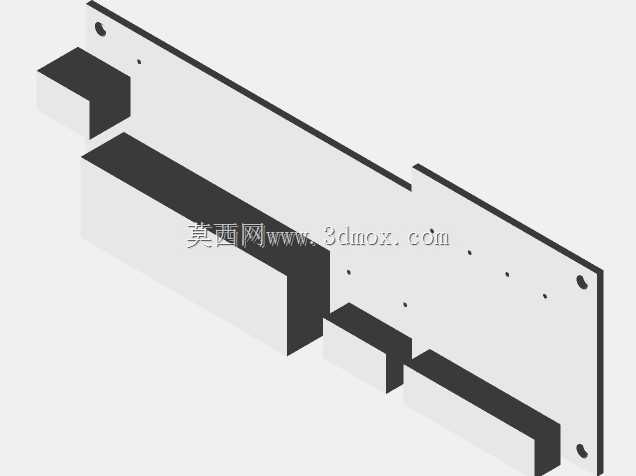

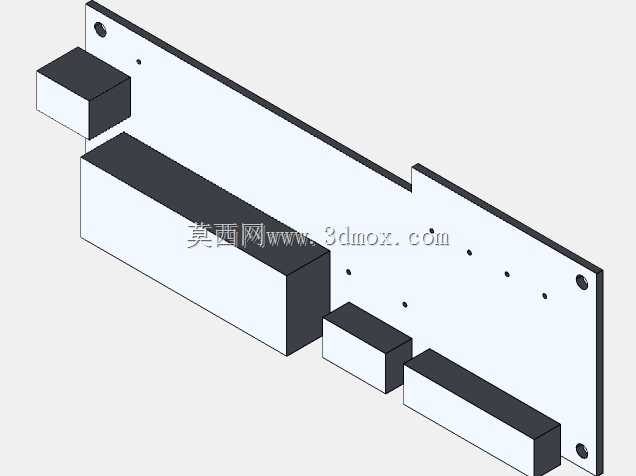

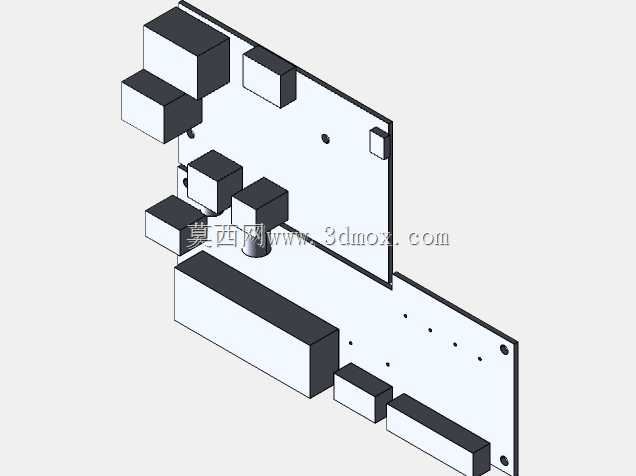

　　从结构设计思路来看，整个基座采用分层承载的布局逻辑，主体承载板完全贴合树莓派的板体外轮廓，对应板体上的原生安装孔位设置定位凸台，安装时不需要额外打孔，直接通过标准铜柱就能将开发板牢牢固定在基座上，不会出现板体滑动的情况。基座上凸起的块状结构并非冗余设计，不同高度的凸块分别对应树莓派板载的不同接口区域：高度较低的凸块分布在USB、HDMI接口侧边，既可以对插接线材时的侧向力起到支撑作用，避免频繁插拔导致接口开焊，又不会遮挡接口的正常插拔操作；高度稍高的凸块设置在GPIO排针区域两侧，能够在排针外接杜邦线或者扩展模块时，对排线起到梳理导向作用，减少多线交叉导致的信号干扰，同时避免线材过度弯折拉扯焊盘。在嵌入式开发、小型智能硬件原型搭建场景中，开发板的固定安装一直是容易被忽略却直接影响项目稳定性的环节，这款针对树莓派开发的安装基座，正是围绕实际开发场景中的安装痛点完成结构设计。日常做原型验证时，不少开发者习惯直接将树莓派裸板放置在桌面，接线拉扯时很容易造成板体移位，甚至导致引脚接触不良、接口松动，部分场景下裸板直接接触金属桌面还存在短路风险，这款基座的核心作用就是为树莓派提供稳定的承载与固定基础，同时预留出所有外接接口的操作空间，避免安装结构干涉外设接线。

　　考虑到实际使用中很多开发者会在树莓派上叠加散热风扇、小型扩展板等配件，基座的承载板边缘特意预留了扩展安装孔位，孔位间距兼容常见的小型散热模组、HAT扩展板的安装尺寸，不需要额外更换基座就能完成配件叠加。在安装边界设计上，基座整体外轮廓比树莓派板体单边宽出8mm，这个尺寸既不会过多占用桌面或者设备内部的安装空间，又能在板体周边形成一圈防护边，避免安装时周边金属碎屑、螺丝等杂物直接接触板体底部的焊点。基座底部设置了四个高度为3mm的支撑脚，能够让板体底部和安装面之间留出均匀的空隙，一方面保证空气流通，提升树莓派长时间运行时的自然散热效果，避免板体底部积热，另一方面也能防止安装面的冷凝水、污渍直接接触板体，降低短路风险。

　　针对嵌入式设备集成到机柜、小型设备外壳内的场景，基座的四个角设置了沉头安装孔，孔位适配M3规格的固定螺丝，可以直接将基座连同树莓派一起固定在设备内部的安装立柱上，不需要额外制作转接支架，沉头设计能够保证螺丝安装后不会突出基座表面，避免刮蹭树莓派板体。基座上的所有棱角都做了R1.5的圆角处理，没有尖锐的毛刺结构，安装操作时不会划伤手部或者损坏线材表皮，对应树莓派板载的状态指示灯位置，基座特意做了下沉式的避让缺口，安装后不会遮挡指示灯的光线，方便开发者随时观察设备的运行状态。

　　在结构强度设计上，基座主体的承载板厚度设置为2.5mm，搭配分布在板体上的加强筋结构，即使长期承载树莓派叠加双层扩展板的重量，也不会出现板体弯曲变形的情况，所有凸块和承载板采用一体化结构设计，没有拼接缝隙，长期使用不会出现凸块脱落的问题。实际测试中，将基座固定在振动测试台模拟设备运输场景下的振动工况，连续振动8小时后，树莓派和基座的连接没有出现松动，所有接口的接线都保持正常导通，完全满足工业场景下小型嵌入式设备的安装固定需求。针对不同的安装场景，基座既可以平放作为桌面开发时的承载底座，也可以通过侧边的安装孔垂直固定在设备内壁，适配不同设备内部的空间布局，垂直安装时凸块结构依然能够对线材起到支撑作用，避免线材因为重力下垂拉扯接口。很多开发者在做项目集成时，经常会遇到树莓派安装后和周边元件干涉的问题，这款基座在设计时就将所有外接元件的安装高度纳入考量，凸块的高度全部低于对应接口的上沿高度，不管是插接线材还是安装扩展模块，都不会出现结构干涉，不需要后期对基座进行二次打磨修改。
