心形远程报警遥控器定制外壳结构

　　这款定制外壳针对ELMES系列远程报警设备的手持遥控器开发，核心适配原有遥控器的电路板、供电电池以及操作按键的安装需求，属于电子安防配件类的定制化壳体结构。从实际应用场景来看，这类远程报警遥控器多用于小型安防系统、独居老人紧急呼叫装置、随身防狼警报器等场景，用户需要随身携带设备，因此外壳的握持手感、便携性以及抗摔性能都有明确的工程要求。

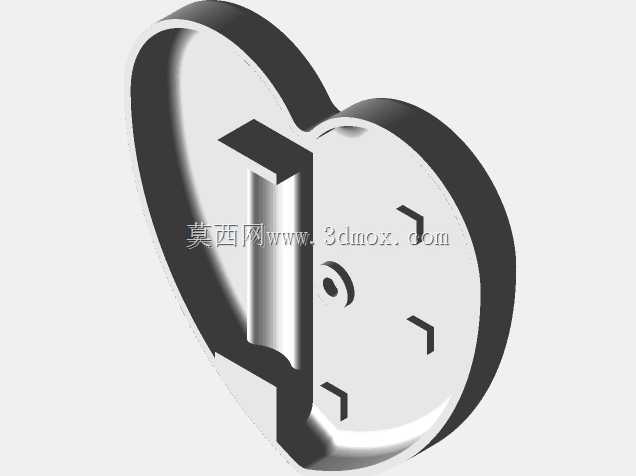

　　设计过程中首先锁定了心形的外观轮廓，区别于常规遥控器的方正造型，心形结构更贴合随身佩戴的使用需求，壳体边缘全部做R2以上的圆角过渡，避免尖锐棱角在随身携带时剐蹭衣物或者划伤皮肤，同时壳体顶部预留了直径2mm的挂孔，可搭配挂绳作为吊坠使用，适配用户随身佩戴的使用习惯。壳体采用上下扣合的装配结构，上壳与下壳的配合面做0.15mm的止口设计，既保证装配后的缝隙均匀控制在0.1mm以内，也能提升壳体的整体结构强度，避免日常跌落时出现上下壳松脱的问题。

　　内部结构设计完全围绕原有电子元件的复用展开，不需要改动原有电路板的布线与元件布局，电池仓的尺寸严格匹配常用的3V纽扣电池或者小型柱状干电池的安装尺寸，仓壁做0.8mm的壁厚，同时在电池仓侧边设计1mm高的限位筋，防止电池在壳体内晃动导致接触不良。电路板安装位设置了两个定位柱，对应原有电路板上的定位孔，装配时电路板可直接卡入定位柱，不需要额外打胶固定，同时在电路板对应两个操作按键的位置，上壳预留了两个按键孔位，孔位尺寸比按键本身大0.2mm，保证按键按压时无卡滞，按键孔周边做0.3mm的凸台，避免按键长期按压后出现塌陷。

　　安装边界方面，整体壳体的最大外轮廓尺寸控制在60mm×55mm×12mm，属于掌心可完全握持的尺寸范围，壳体壁厚均匀控制在1.2mm，既满足日常使用的抗摔强度要求，也能控制注塑成型时的缩痕问题，适合采用ABS或者PLA材料进行小批量注塑或者3D打印制作。壳体内部没有设计多余的加强筋，仅在上下壳的扣合位置以及电池仓周边设置局部加强筋，避免加强筋过多导致壳体表面出现缩印，影响外观质感。

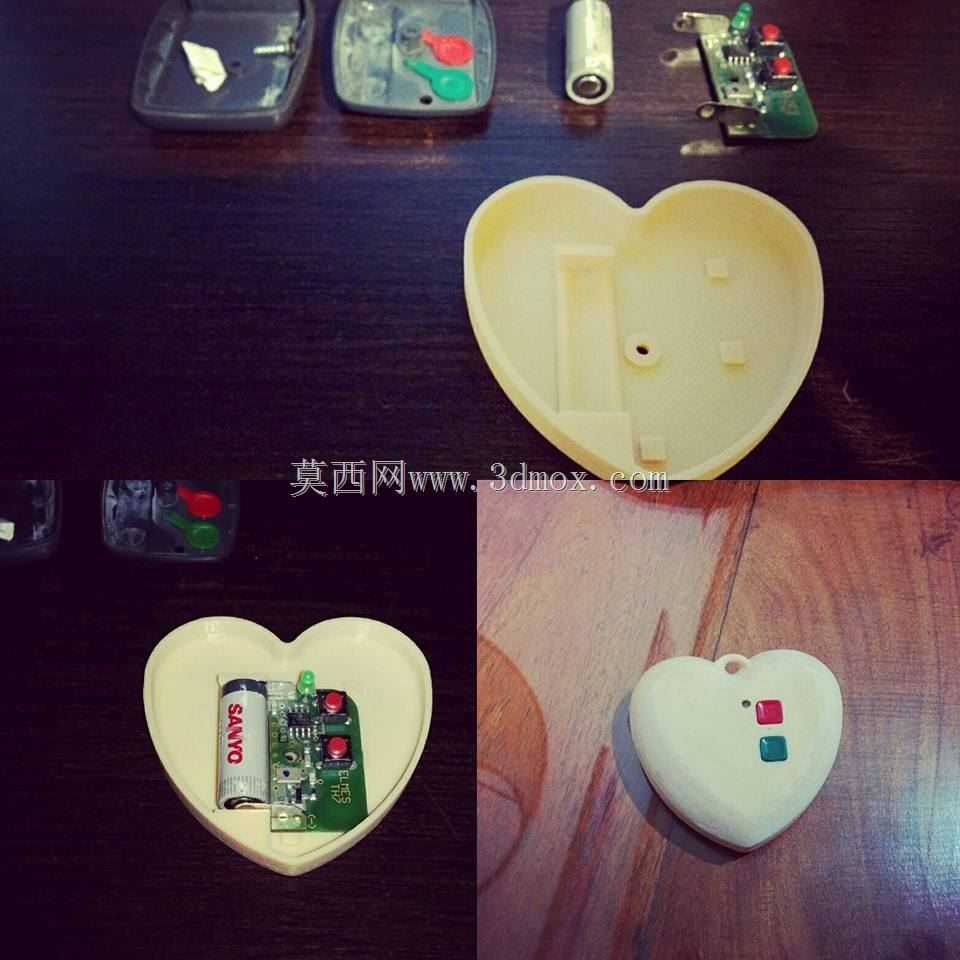

　　从功能特性来看，这款外壳完全兼容原有遥控器的所有电子元件，用户只需要将原有遥控器的电路板、电池、按键从旧壳体中取出，直接装入这款定制外壳即可正常使用，不需要进行任何电路改装，大幅降低了替换外壳的使用门槛。心形的外观设计也让这款警报遥控器更具装饰性，区别于传统安防设备的工业感外观，用户日常佩戴时不会显得突兀，尤其适合女性用户、老年用户群体作为随身警报装置的外壳使用。

　　设计过程中也充分考虑了长期使用的耐用性，壳体的挂孔位置做了局部加厚处理，加厚区域壁厚达到2mm，避免挂绳长期拉扯导致挂孔开裂；按键孔的边缘做了0.2mm的倒角，减少按键反复按压时对按键侧边的磨损，延长按键的使用寿命；上下壳的扣合位采用卡扣式设计，卡扣的卡合量控制在0.5mm，既保证扣合牢固，也方便用户在需要更换电池时可以轻松拆开壳体，不需要借助额外的工具。

　　在实际装配验证中，这款外壳与原有电路板的匹配度可以达到99%以上，所有接口、按键、电池触点的位置都完全对齐，装配后电路板在壳体内无窜动，按键按压行程清晰，触发反馈明确，跌落测试中从1.2米高度自由落体到水泥地面，壳体无开裂、上下壳无松脱，内部电路板无移位，完全满足随身电子设备的日常使用强度要求。
