Janitza电力监测装置DIN导轨安装支架

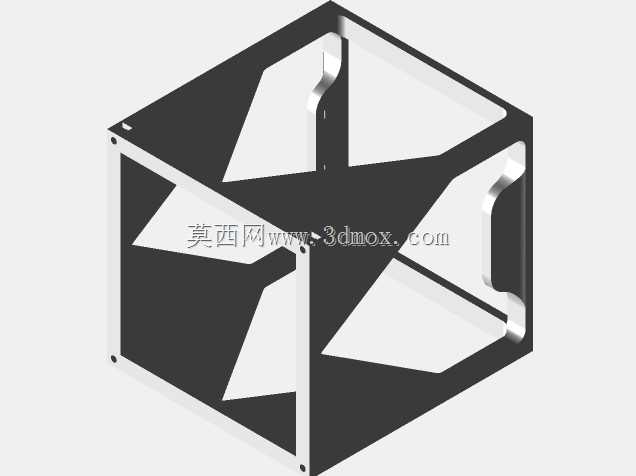

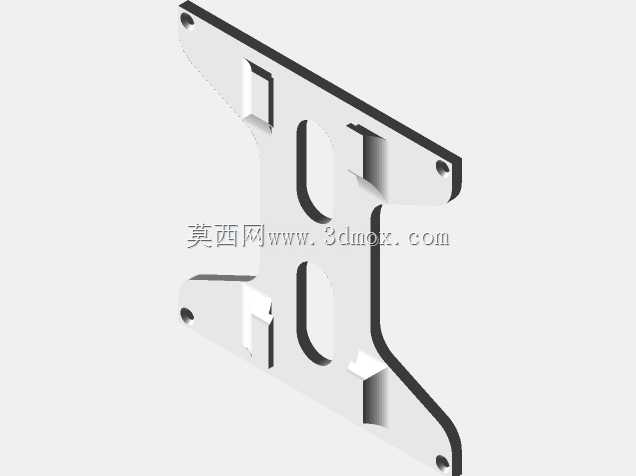

　　在低压配电盘、工业控制柜的内部装配场景里，DIN导轨是各类电气元件通用的安装载体，从微型断路器、信号隔离器到电力监测仪表，几乎所有盘装电气元件都依托标准DIN导轨实现快速卡装固定，而这款适配Janitza UGM96RM-PN电力监测模块的导轨支架，正是为了填补特定监测设备与标准导轨之间的安装适配缺口设计的。做过柜内装配的工程师都清楚，不同厂商的电力监测模块自带的安装结构往往存在差异，部分模块原生设计为面板嵌入式安装，当项目需要将模块集成到已有DIN导轨排布的柜内空间时，额外的转接支架就成了必不可少的辅件，不需要在柜板上额外开孔，也不用调整原有柜内导轨的排布位置，就能快速完成模块的固定，大幅减少现场装配的改造成本。从结构设计来看，这款支架采用一体化钣金折弯成型的结构，整体轮廓贴合UGM96RM-PN模块的背部安装轮廓，两侧的折弯边刚好卡在模块壳体的定位槽内，避免模块安装后出现横向窜动。支架上预留的四个安装孔位，对应模块背部的固定螺孔位置，装配时搭配4个M3x20沉头螺钉与配套M3螺母，就能将支架与监测模块牢牢锁紧，沉头孔的设计可以保证螺钉头部完全埋入支架平面，不会在支架卡入导轨时出现干涉，也不会划伤相邻安装的其他电气元件。

　　支架下部的卡接结构完全符合TS35标准DIN导轨的尺寸规范，卡爪的折弯角度经过反复校核，既能保证卡入导轨后有足够的抱紧力，在设备运输、运行产生振动的工况下不会出现松脱滑落，又能让运维人员在后期更换模块时，用一字螺丝刀撬动卡爪的解锁位就能快速拆下，不需要撬动导轨或者松动其他相邻元件。从安装边界来看，支架卡装到标准DIN导轨后，整体突出导轨平面的厚度控制在合理范围内，不会占用过多柜内的纵深空间，对于柜内纵深有限的紧凑型配电箱、壁挂式控制箱场景十分友好，支架两侧的镂空结构一方面是为了减轻支架自身重量，减少钣金材料的用量，另一方面也能在模块运行时留出足够的散热间隙，避免模块背部的散热区域被支架完全遮挡，保证电力监测模块长时间运行时的热量可以顺利散出，不会因为局部积温影响模块的测量精度与使用寿命。

　　在实际项目应用中，这类转接支架往往容易被设计人员忽略，很多时候现场装配才发现模块无法直接适配现有导轨排布，临时加工的支架往往存在孔位偏差、卡接不牢的问题，要么导致模块安装歪斜影响柜内布线的整齐度，要么在后期运维时出现松动脱落的隐患。这款支架的孔位完全匹配对应型号模块的安装尺寸，不需要现场二次打孔或者修磨，拿到手就可以直接完成模块与支架的组装，再卡到导轨上即可完成安装，整个装配过程不需要复杂的工装工具，只需要一把十字螺丝刀就能完成全部操作。支架的边缘都做了圆角钝化处理，没有尖锐的钣金毛刺，装配过程中不会划伤操作人员的手部，也不会划破柜内布线的线缆绝缘层，避免因为绝缘破损引发的柜内短路风险。

　　在多模块并排安装的场景下，这款支架的宽度与模块本体宽度保持一致，不会额外占用导轨上的安装空间，相邻模块之间可以紧密排布，充分利用导轨上的有限安装位，提升柜内空间的利用率。对于做配电系统集成、电能质量监测项目的工程师来说，这类精准适配的安装支架虽然是不起眼的小辅件，但却能直接影响现场装配的效率与后期设备运行的可靠性，不需要为了单个模块的安装重新调整整个柜内的导轨布局，也不需要额外设计加工定制安装件，大幅缩短项目的现场装配周期，减少非标加工带来的额外成本与质量隐患。
