安德森电源连接器面板安装固定套管结构

　　在低压大电流供配电系统的柜体面板、设备侧壁安装场景中，这类安德森电源连接器的面板安装套管，是解决接插件穿板固定、定位防护的核心配套结构件，日常在储能电源柜、工业充电机、大功率直流供电设备、新能源换电设施的面板开孔位置应用极广，很多结构工程师在做柜体接插件布局时，经常会忽略这类配套固定件的安装边界，导致后期现场装配时出现接插件歪斜、面板缝隙过大、接插件插拔受力不均的问题。

　　从实际功能来看，这个套管首先承担的是接插件与安装面板之间的定位衔接作用，套管的法兰边贴合在面板外侧，套筒部分穿过预先开好的面板开孔，内侧与安德森连接器的壳体形成配合，既可以避免连接器在面板开孔处出现径向窜动，也能在连接器频繁插拔的过程中，把插拔产生的冲击力分散到整个面板安装面，而不是让受力全部集中在连接器自身的卡扣或者接线端上，长期使用下能大幅降低接插件接线端松脱、壳体开裂的概率。

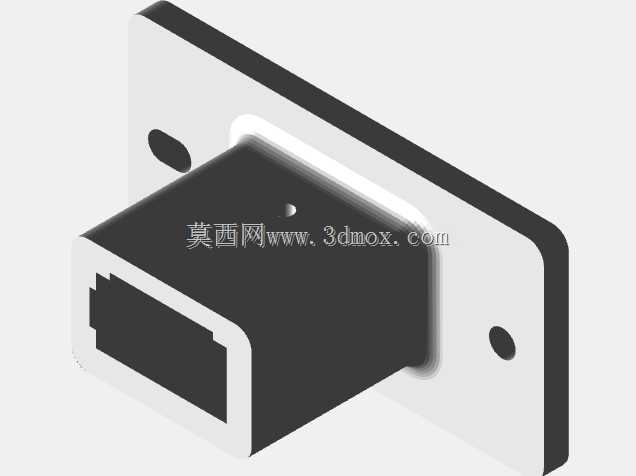

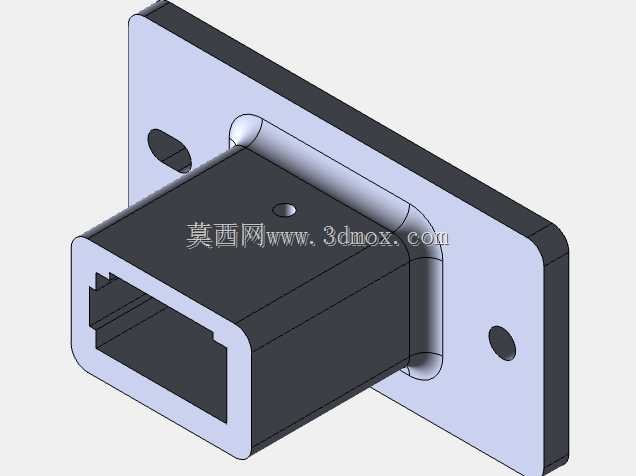

　　设计层面上，这个结构采用了法兰盘加直套筒的一体式构型，法兰盘上预留的两个对称安装孔，是用来配合螺丝将整个套管锁紧在面板上的，孔位的间距严格匹配对应规格安德森连接器的安装尺寸，不会出现孔位错位无法装配的问题。套筒的内轮廓完全贴合安德森连接器的外壳外形，做了对应的止位台阶，连接器插入套管后能卡到预设位置，不会出现穿透过位或者缩进面板的情况。套筒与法兰盘的衔接位置做了圆角过渡，避免应力集中，在频繁插拔的振动工况下，不会出现法兰与套筒连接处断裂的问题。法兰盘的厚度经过匹配设计，既保证足够的结构强度，锁紧螺丝时不会出现法兰变形，也不会因为法兰过厚导致连接器装配后与面板之间出现不必要的间隙。

　　从安装边界来看，做柜体面板开孔设计时，首先要确认套筒的外径尺寸，开孔直径需要略大于套筒外径0.2-0.3mm，保证套筒能顺利穿过开孔，同时间隙不会过大导致套管晃动。法兰盘的长和宽尺寸决定了面板上需要预留的安装平面空间，两个安装孔的中心距是开孔定位的核心基准，需要在面板加工时就精准标注，避免后期装配时孔位对不上。套筒的长度需要匹配安装面板的厚度，常规设计适配1.5-2.5mm厚度的冷轧钢板面板，如果是 thicker 的绝缘面板或者多层复合面板，需要对应调整套筒长度，保证套筒穿过面板后，内侧的卡扣或者锁紧结构能完全卡住连接器，不会出现锁紧失效的问题。

　　实际选型建模的时候，很多工程师容易犯的错误是只照着连接器的外形做穿板开孔，忽略了套管的安装空间，导致后期套管装上去之后，法兰边和面板上的其他元器件、加强筋产生干涉，或者安装孔的位置刚好打到了柜体的折弯边，螺丝无法锁紧。另外还要注意，套管的内形尺寸不能照搬连接器的外形公称尺寸，需要预留合理的装配公差，不然3D打印或者开模生产出来之后，连接器插不进去，或者插入后旷量过大起不到定位作用。法兰边角做了小倒角处理，既避免安装时划手，也能在面板有轻微平面度误差的时候，保证法兰能完全贴合面板表面，不会出现一侧翘起的情况。

　　在不同的应用场景里，这个套管的材质选择也有区别，常规工业设备上用的一般是阻燃ABS或者PC材质，有绝缘要求的场合会选用增强尼龙材质，需要抗电磁屏蔽的场景还会在套管表面做导电镀层，不过结构尺寸都是统一的，不会因为材质变化改变安装配合尺寸。做三维建模的时候，要特别注意套筒内部的让位结构，对应连接器外壳上的定位凸筋、卡扣位置，要在套管内壁做对应的让位槽，不然连接器插装的时候会被顶住，无法装配到位。同时法兰盘上的安装孔要做沉台设计，让螺丝锁紧后螺丝头不会高出法兰表面，避免和连接器的插拔操作产生干涉。
