HC-SR04超声测距传感器集成壳体结构

　　在工业自动化产线的物料到位检测、智能仓储的货位高度识别、服务机器人的避障导航、小型智能设备的近距离测距场景里，HC-SR04类超声测距模块的应用覆盖率一直很高，但多数场景下直接裸露使用模块会存在积灰、磕碰、接线拉扯脱落、外界杂波干扰等问题，这款集成式的超声传感器结构，就是针对这类实际工程痛点做的一体化设计。

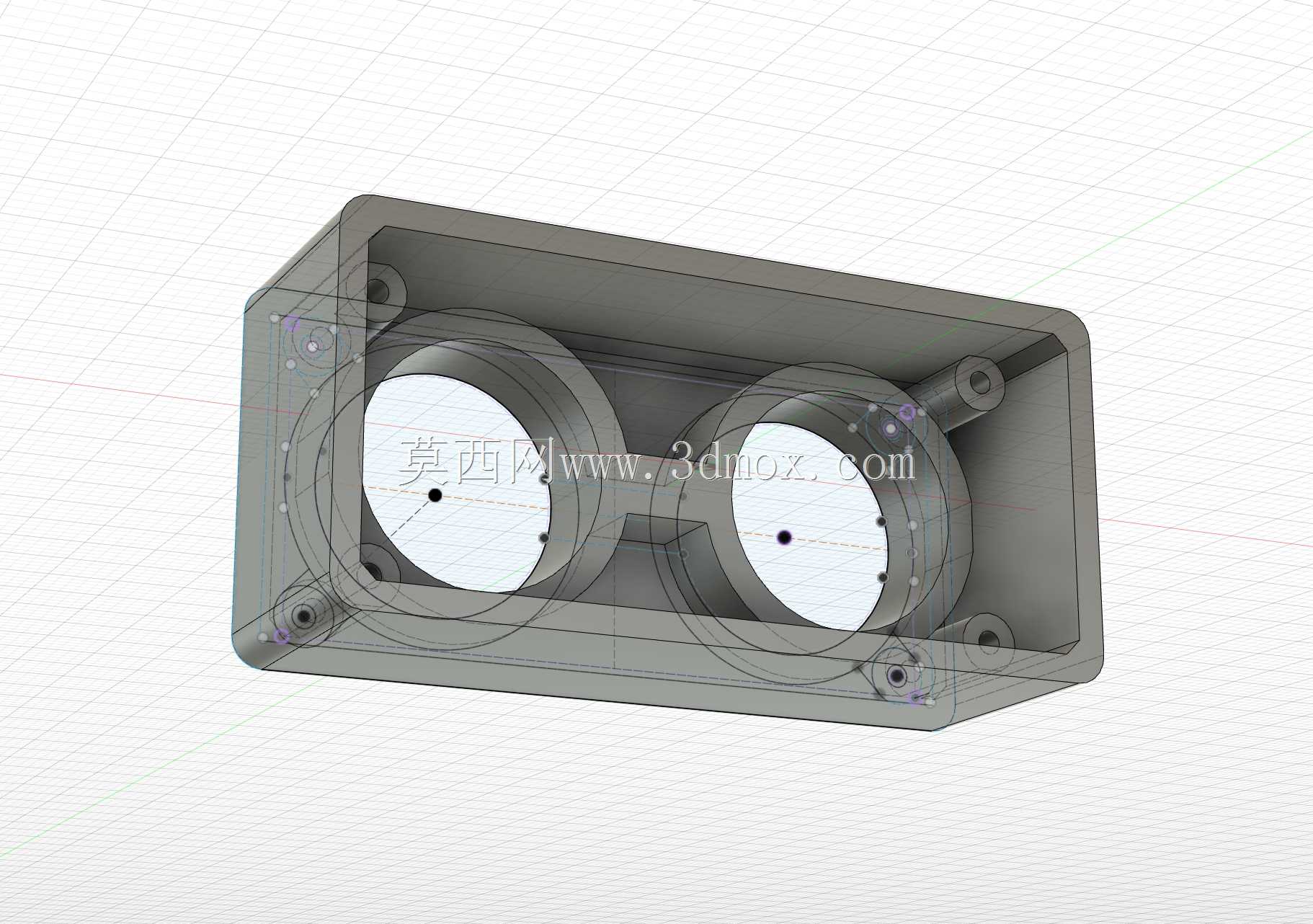

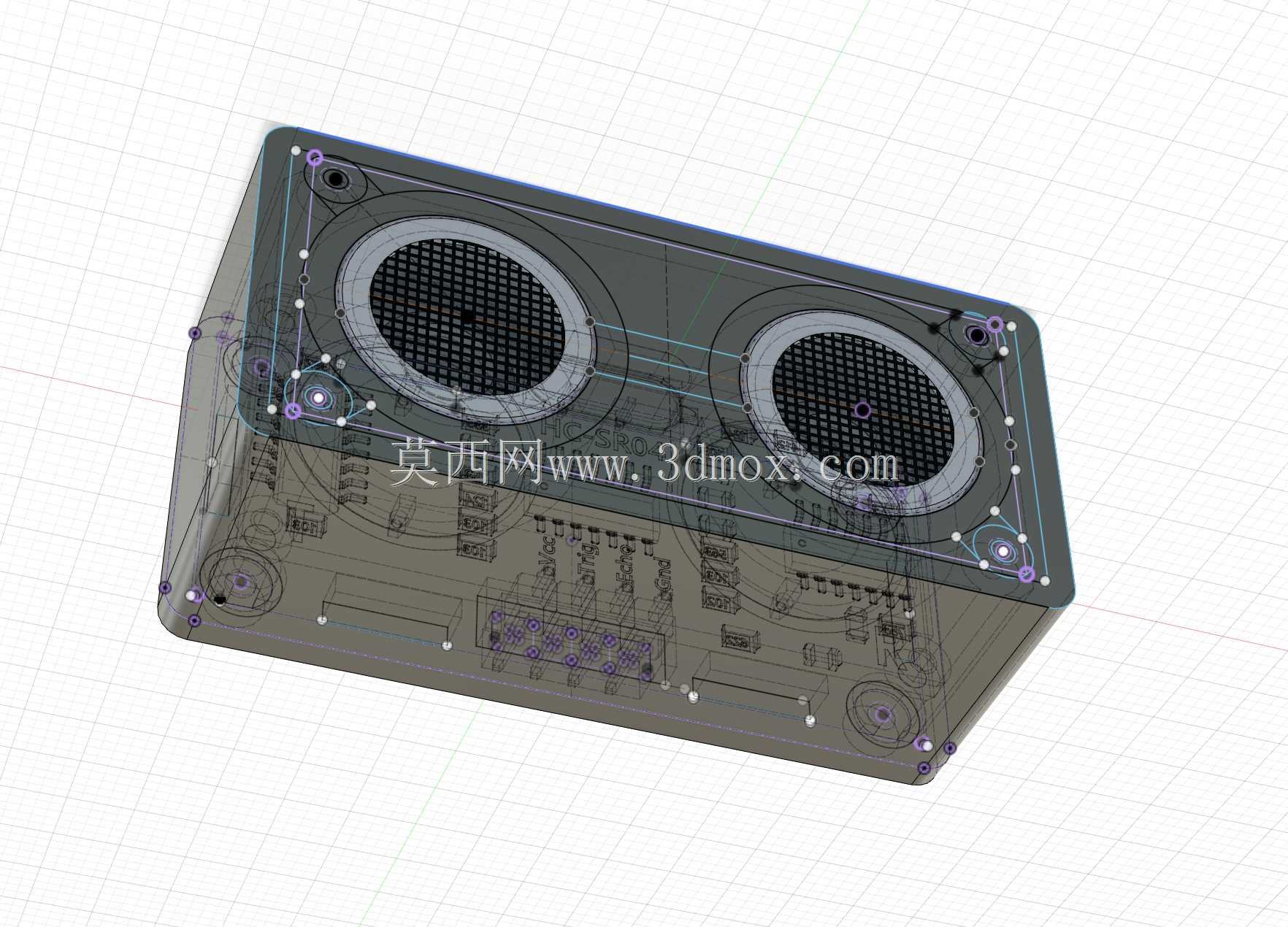

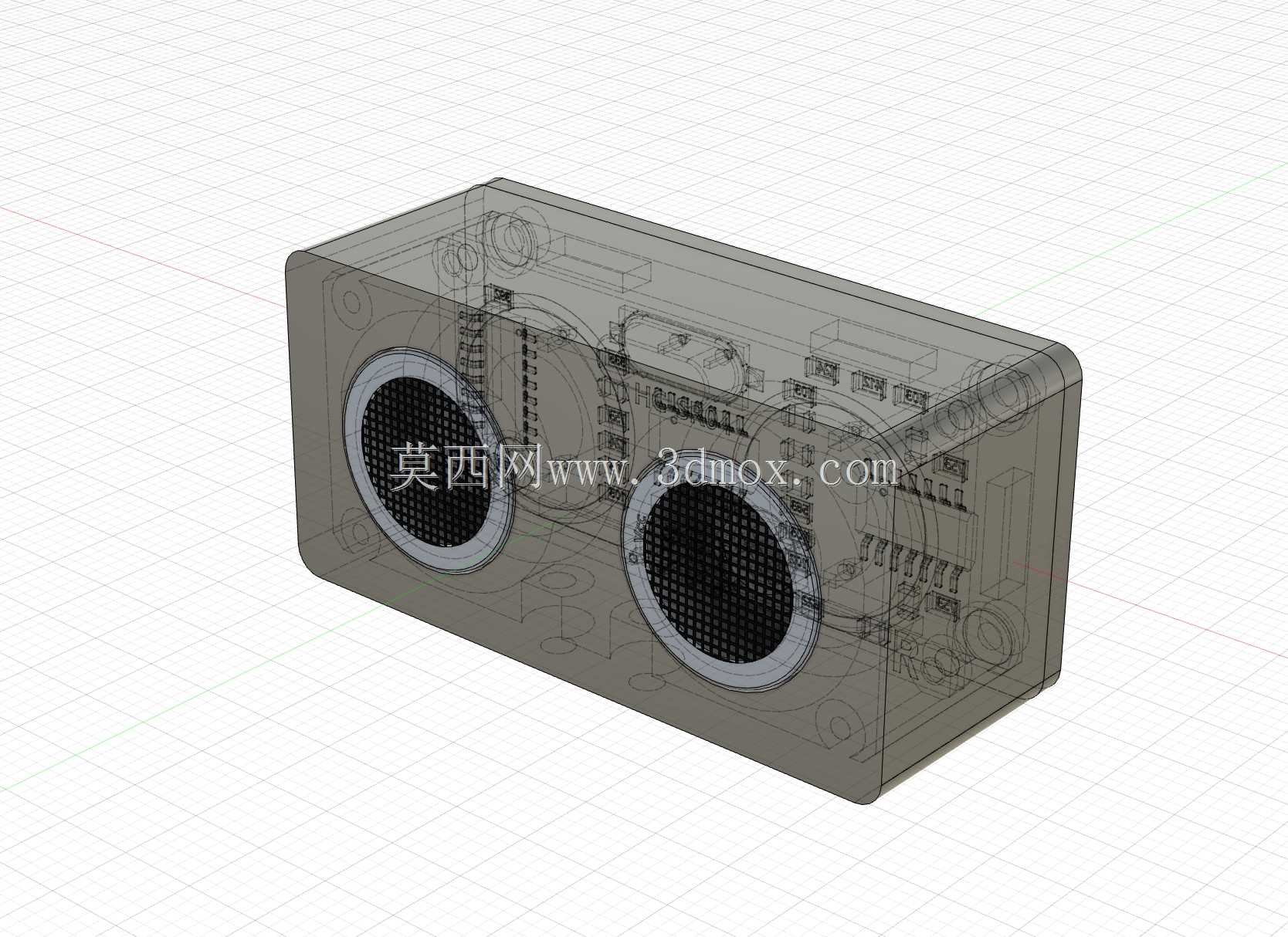

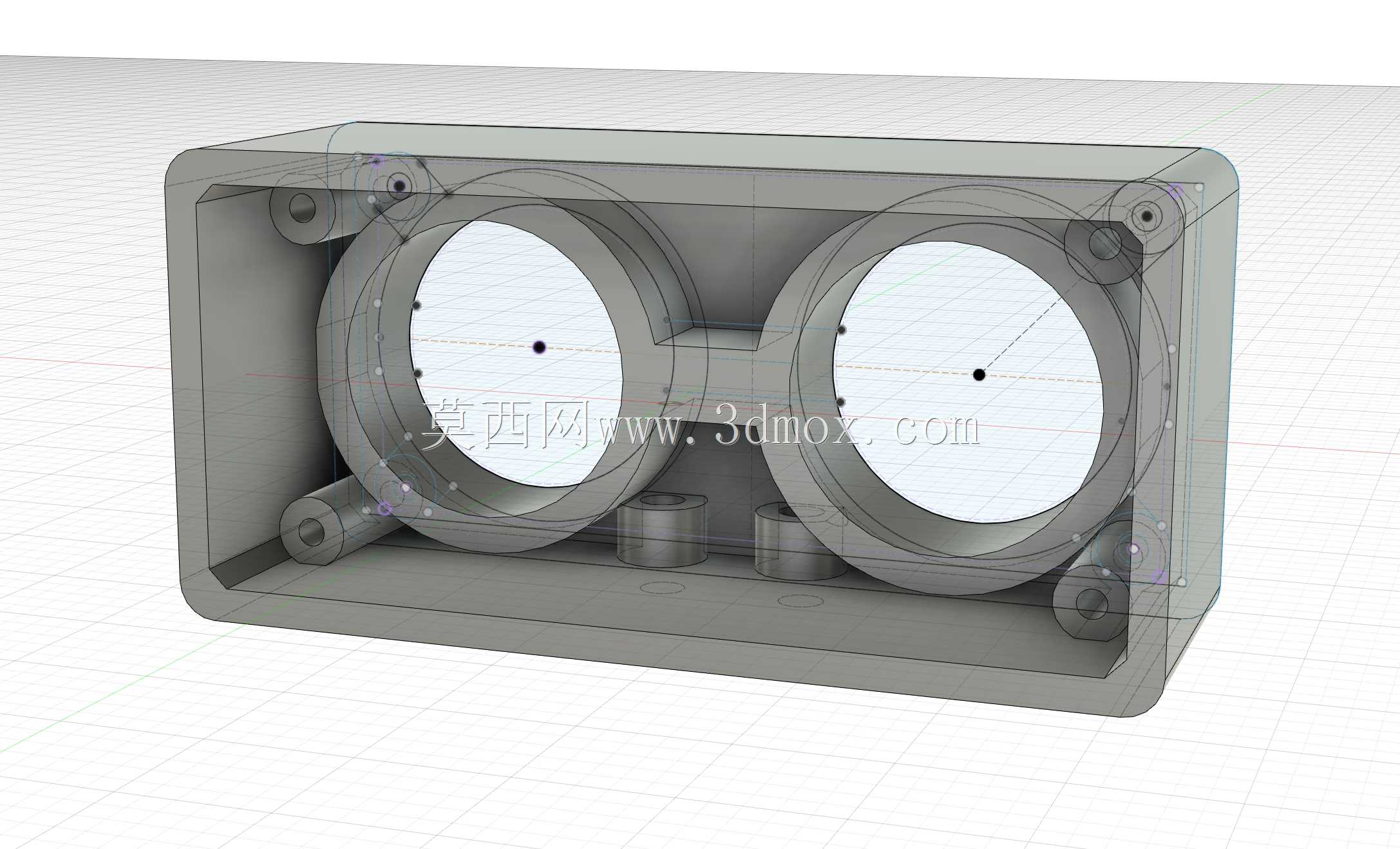

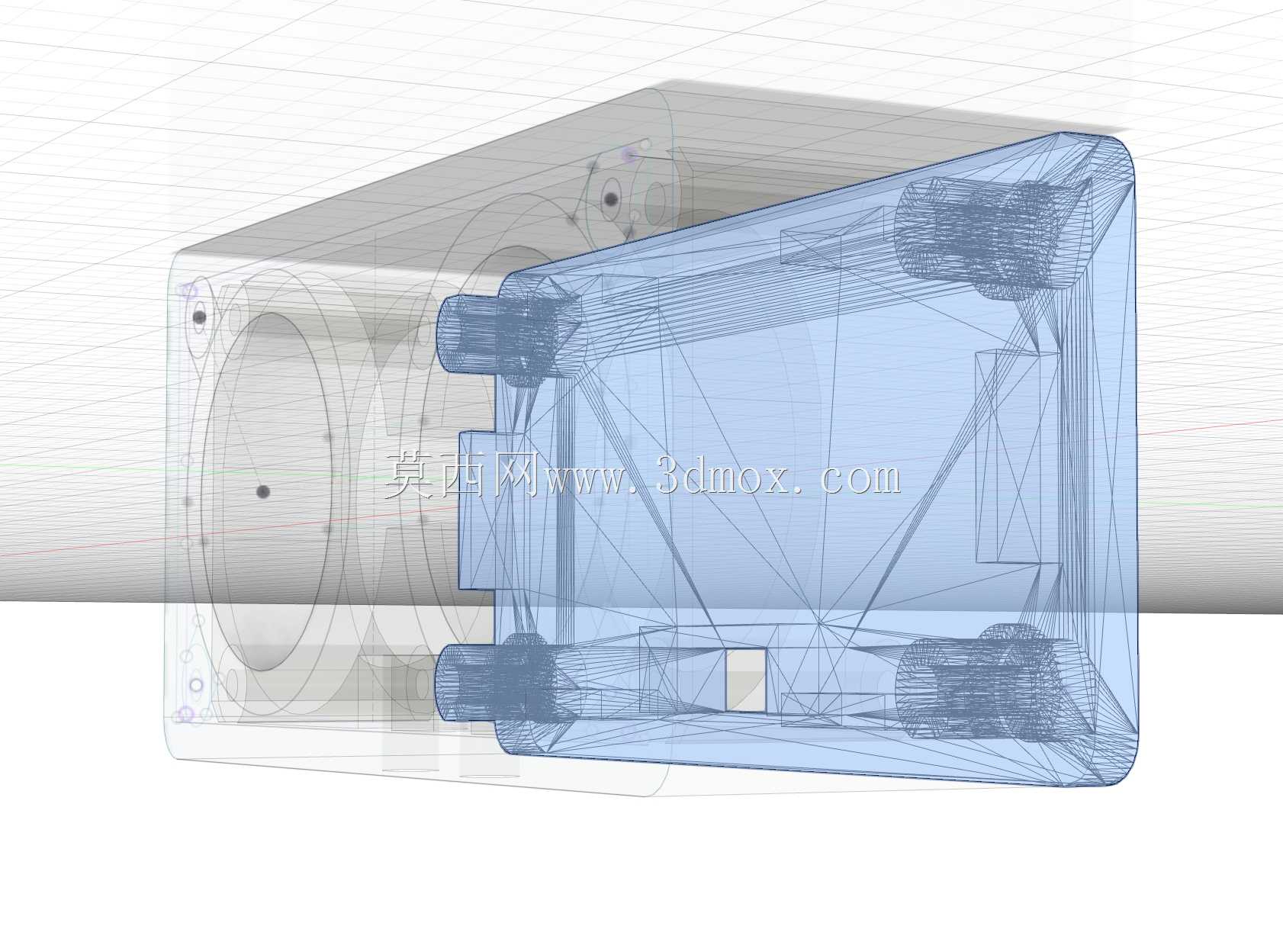

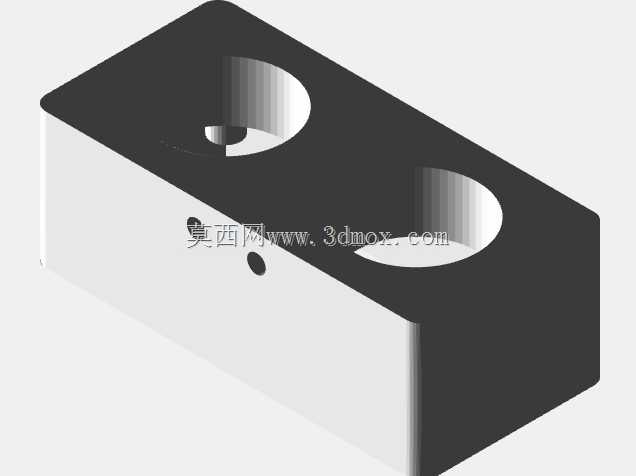

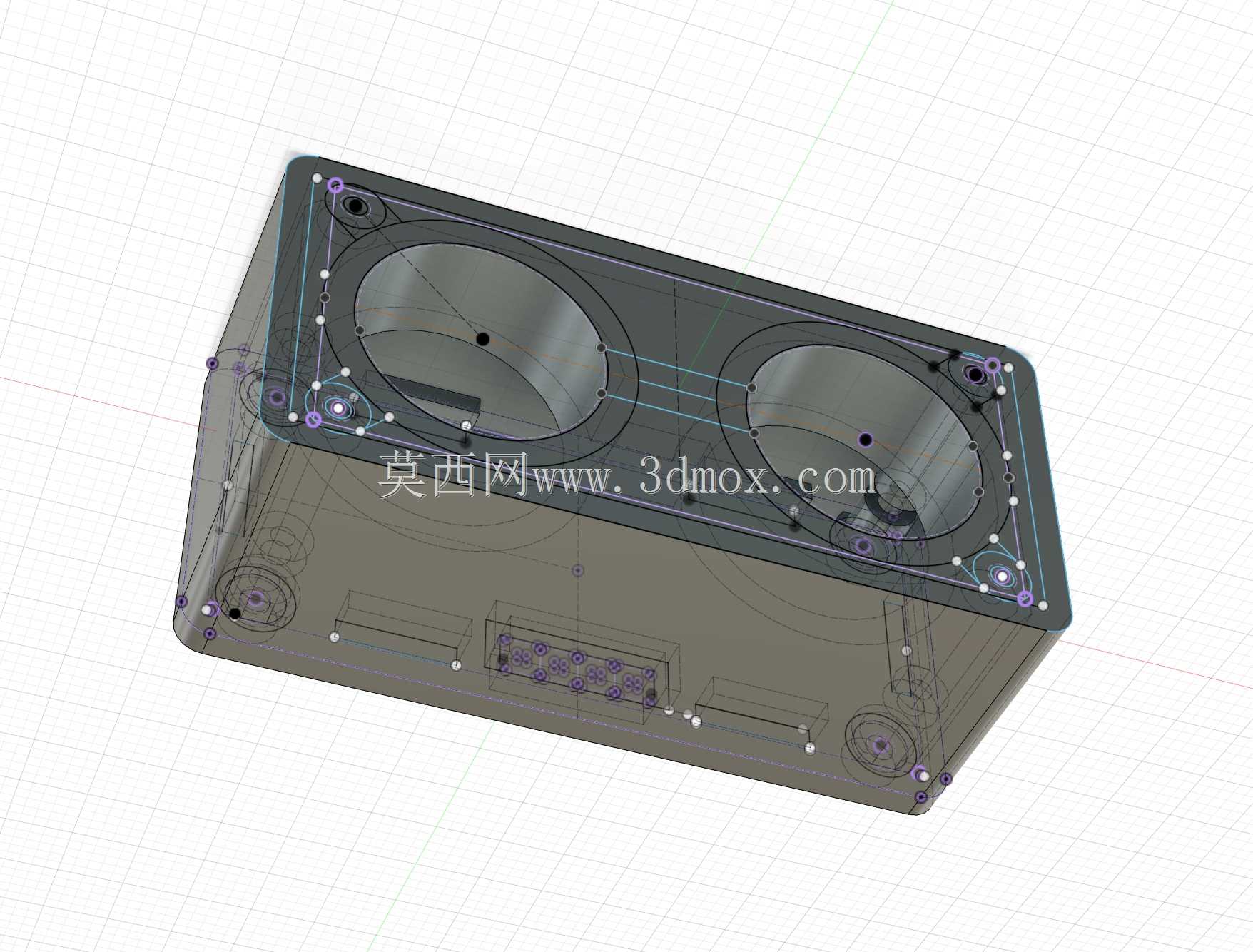

　　从结构设计逻辑来看，整个壳体采用半透明工程塑料材质做主体，一方面可以在不拆解外壳的前提下直接观察内部PCB板的接线状态、元件焊接情况，日常巡检时不用拆壳就能快速排查接线松动、元件虚焊这类常见故障，另一方面半透明材质本身有一定的信号透传性，不会对超声探头的声波收发造成过度衰减，同时壳体做了圆角过渡处理，没有尖锐的棱角，在安装到移动设备上时不会剐蹭周边线缆或者操作人员。两个超声换能器探头的安装位做了精准的沉台定位，沉台的内径和探头外径做了0.1mm的间隙配合，安装时直接把探头卡入沉台就能保证两个探头的中心距符合测距算法的标定要求，不用额外做定位调整，沉台周边做了一圈加强筋，既可以提升探头安装位的结构强度，避免设备受撞击时探头移位导致测距精度下降，也能减少壳体共振对超声收发的干扰。

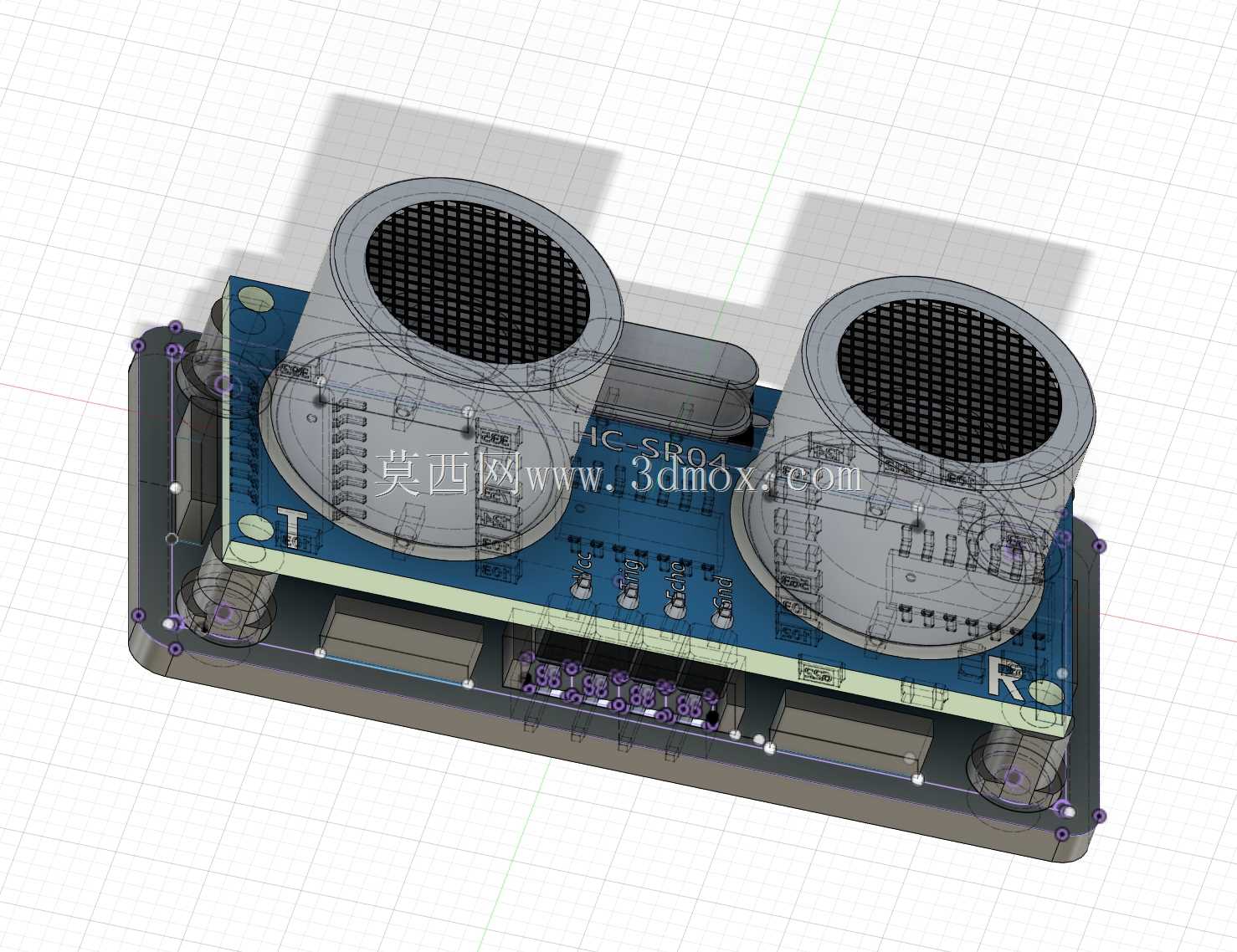

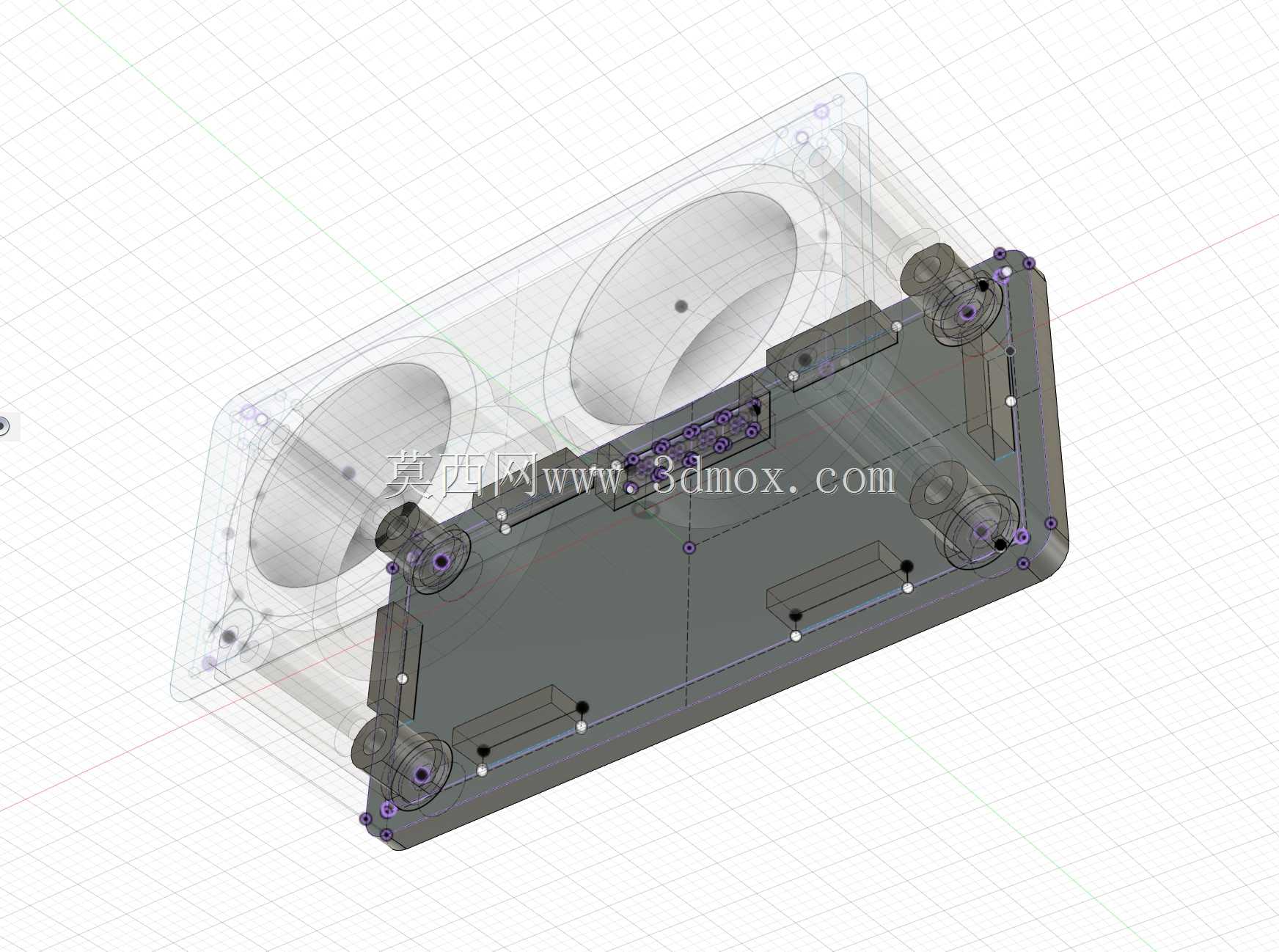

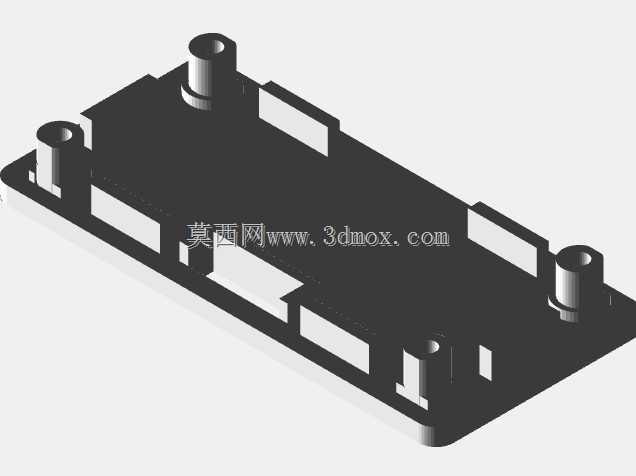

　　壳体内部的空间预留完全匹配HC-SR04模块的PCB尺寸，PCB安装位做了四个定位柱，定位柱顶端做了热熔压合的预留结构，安装时把PCB对准定位柱放好，用热熔方式就能完成固定，不需要额外打螺丝，减少装配工序的同时也避免螺丝松动掉落造成内部短路。接线区域预留了足够的走线空间，电源、触发、回声、接地四个引脚的对应位置做了线槽标识，接线时可以顺着线槽把导线引到壳体侧面的出线口，出线口做了橡胶护线圈的安装槽，套上护线圈之后可以避免导线被壳体棱角磨破绝缘层，同时也能起到一定的防尘作用。

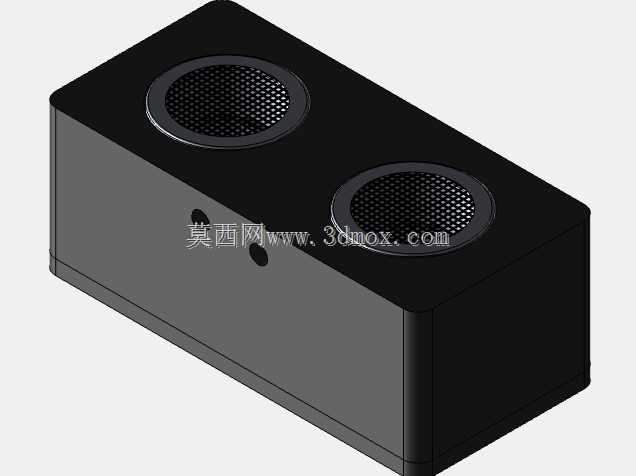

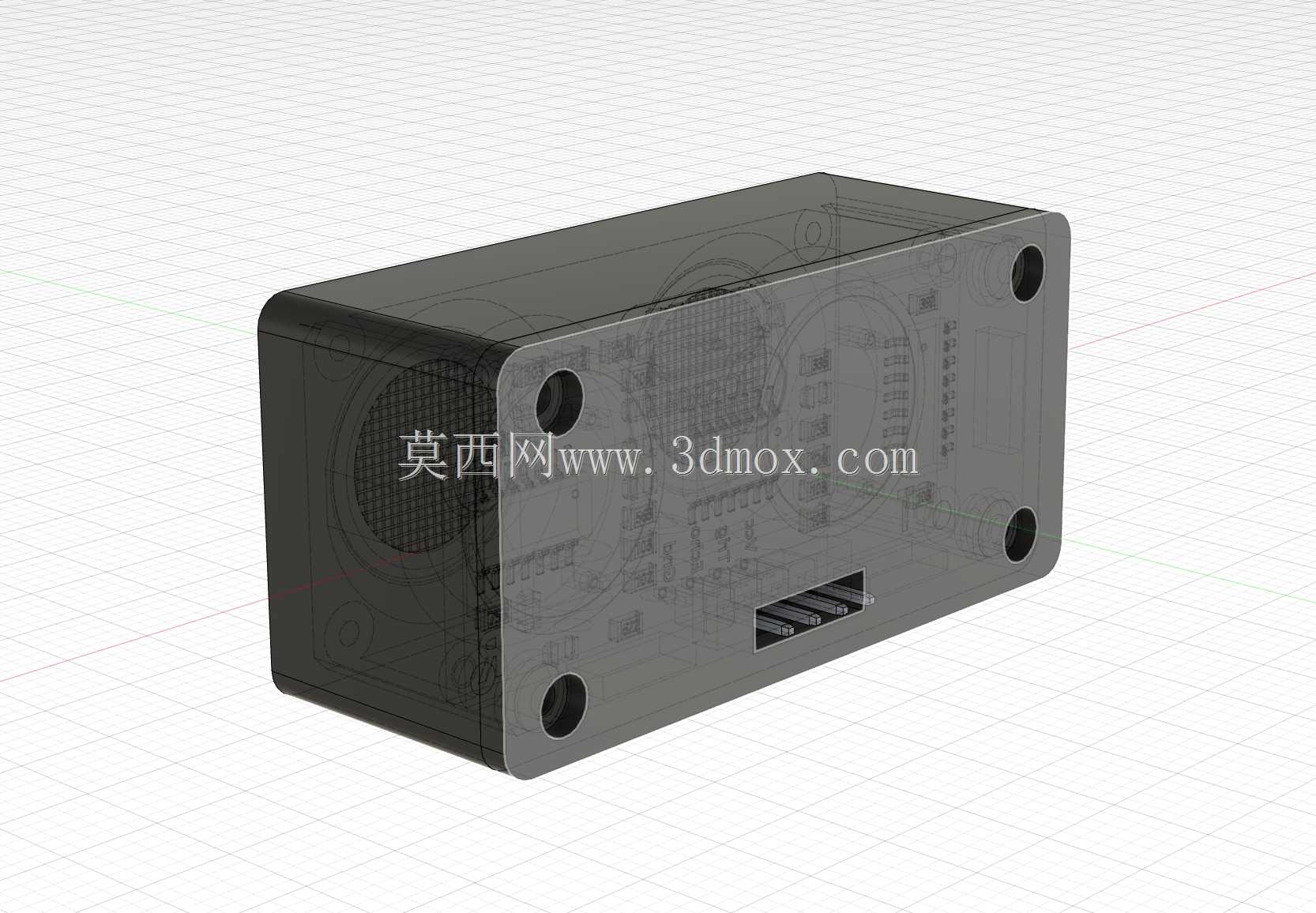

　　从安装边界来看，整个壳体的外形为长方体结构，安装孔位分布在壳体四个角的位置，孔位间距适配常用的工业铝型材安装槽距，不管是安装在铝型材机架上、设备外壳面板上还是小型移动机器人的底盘上，都不需要额外做转接板，直接用M3螺丝就能完成固定。壳体的厚度控制在合理范围内，不会因为壳体过厚导致超声信号衰减过大，也不会因为壳体过薄导致结构强度不足，日常使用中可以承受常规的装配应力和设备运行中的轻微振动。

　　在功能特性上，这个集成结构除了给核心测距模块提供物理防护之外，还在壳体内部预留了屏蔽层的安装槽，对于电磁环境复杂的工业现场，可以在槽内贴装铜箔屏蔽层，减少周边伺服电机、变频器的电磁干扰对测距信号的影响，提升复杂工况下的测距稳定性。探头表面和壳体外表面保持齐平，不会因为探头突出造成积灰积水，日常清洁维护时直接擦拭壳体表面即可，不用特意清理探头缝隙里的积尘。两个探头之间的区域做了微凸的隔断结构，可以减少两个探头之间的信号串扰，避免自发自收的误触发问题，提升近距离测距的准确性。

　　实际选型使用时，这个结构可以直接适配标准的HC-SR04超声模块，不需要对原有模块做任何硬件修改，装配完成后就可以直接替换原有裸露模块使用，不管是做新项目的结构设计，还是对现有设备的老旧裸露传感器做防护升级，都能直接套用，不需要重新做结构开模，能大幅缩短项目的结构开发周期。在移动机器人避障场景下，这个壳体的防护等级可以满足日常车间环境的使用要求，不会因为地面扬尘、偶尔的液体飞溅导致模块损坏；在产线物料检测场景下，安装好之后的传感器整体结构规整，接线整齐，不会出现线缆杂乱缠绕的问题，日常设备维护的效率也能得到提升。
