CAN总线黑客设备防护外壳结构设计

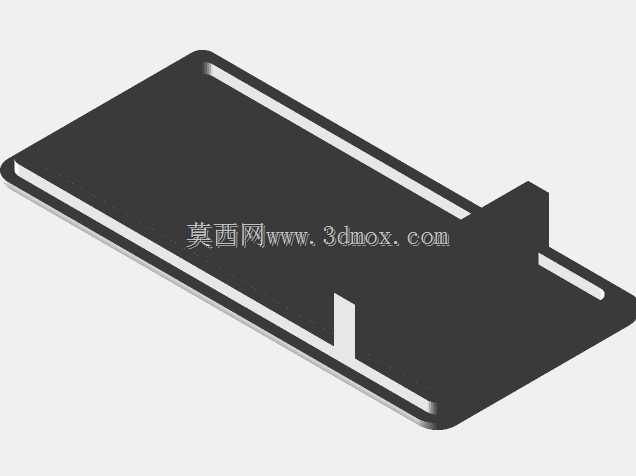

　　在车载电子、工业控制总线调试场景中，CAN总线相关调试设备的外壳结构直接决定了设备在复杂工况下的使用可靠性，本次设计的CAN总线调试设备外壳，针对现场调试作业的实际使用需求做了全维度的结构适配。从实际应用场景来看，这类设备常被用于整车CAN总线报文解析、工业产线CAN网络故障排查、车载电子改装测试等场景，作业环境往往存在线缆拉扯、桌面磕碰、灰尘侵入等问题，因此外壳的结构强度与接口适配性是设计阶段的核心考量点。设计初期首先梳理了内部电路板的安装边界，核心PCB板的长宽尺寸匹配外壳内腔的预留空间，两侧设计了对称的卡扣式安装筋位，无需额外螺丝即可完成电路板的固定，减少装配工序的同时也避免了螺丝柱占用内部走线空间。

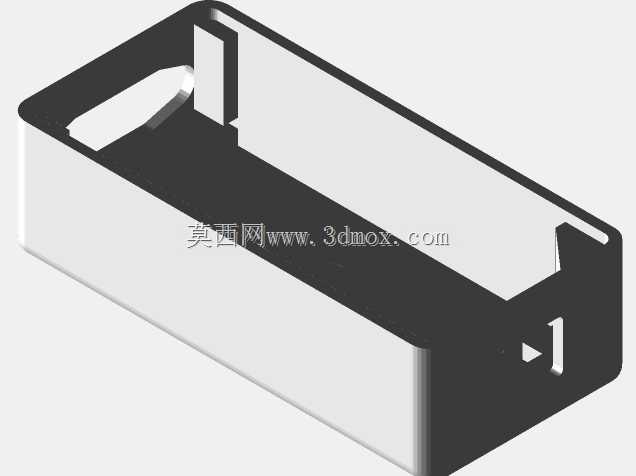

　　外壳整体采用长方体开放式槽型结构，顶部预留的开槽区域对应设备的操作按键与状态指示灯位，开槽边缘做了1.2mm的加厚处理，避免频繁按键操作导致的边缘开裂问题。外壳一端预留了CAN总线接口、电源接口的对位缺口，缺口位置做了0.8mm的导向倒角，方便外接连接器插拔时快速对位，同时缺口边缘的加厚结构可以承受连接器插拔时的侧向力，避免长期使用后接口位置的壳体开裂。从安装适配性来看，外壳底部设计了两条平行的防滑凸筋，放置在金属工作台面时可以避免设备滑动，同时凸筋的高度预留了1.5mm的间隙，方便桌面走线时线缆从设备底部穿过，不会因为线缆挤压导致设备放置不平。

　　外壳侧壁的厚度统一设置为2mm，兼顾结构强度与轻量化需求，边角位置全部做了R3的圆角处理，一方面避免尖锐边角在作业过程中划伤操作人员，另一方面也减少设备跌落时的应力集中，降低壳体碎裂的概率。在结构细节处理上，外壳内部的卡扣筋位做了0.3mm的拔模斜度，适配注塑生产的脱模需求，卡扣的配合间隙控制在0.1mm，既保证电路板安装后不会出现晃动，也不会因为过盈量过大导致装配困难。外壳表面做了细磨砂纹理处理，减少手持操作时的指纹残留，同时提升握持摩擦力，避免手上沾有机油、灰尘时出现设备滑落的情况。针对现场调试时经常需要外接扩展模块的需求，外壳侧面预留了扩展接口的对位槽位，不需要额外开孔即可适配不同功能的扩展板，提升了壳体的通用适配能力。

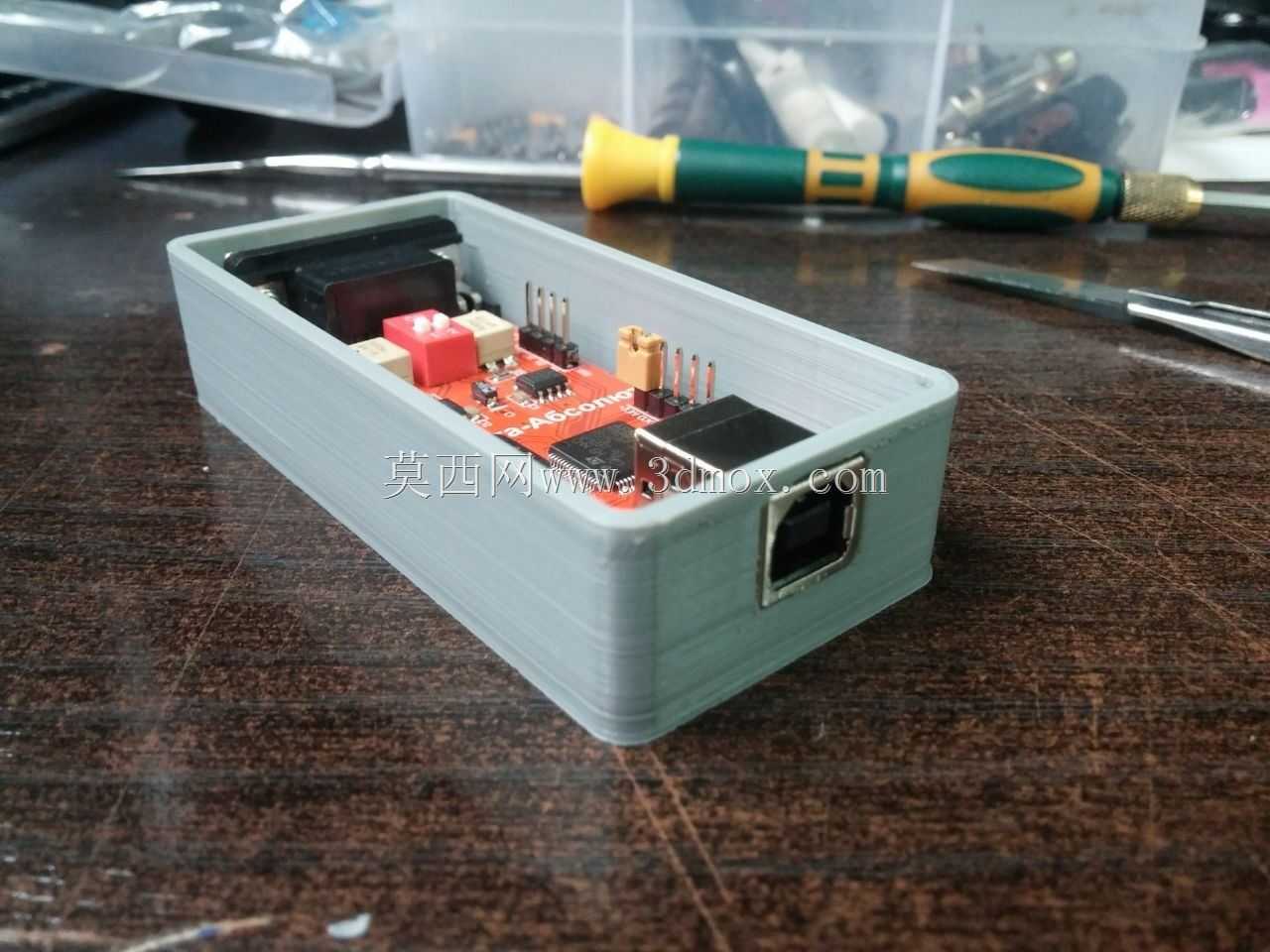

　　内腔中还预留了0.5mm的泡棉粘贴位，可根据实际使用需求粘贴导电泡棉实现电磁屏蔽，降低工业现场强电磁环境对CAN总线信号传输的干扰。从实际装配验证的角度来看，该壳体可以兼容主流的CAN-Hacker 3.2版本电路板，所有接口位置对位偏差控制在0.2mm以内，装配完成后电路板无松动，按键操作手感一致，连接器插拔顺畅，能够满足车间、车载调试等多场景下的长期使用需求。壳体的整体外形尺寸控制在合理范围内，可轻松放入常用的工具包中，方便调试人员外出作业时携带，同时壳体的抗冲击性能经过验证，1米高度自由跌落至水泥地面时不会出现开裂、卡扣脱落等问题，能够适应复杂的外场作业环境。
