K78L05-3AR3非隔离DC-DC稳压电源模块

　　在工业控制板卡、分布式供电系统、便携检测设备这类对供电稳定性、板上占用空间有严苛要求的场景里，非隔离POL降压模块是板级供电链路里的核心器件，本次建模还原的K78L系列3A输出稳压模块，就是针对宽压输入场景下的定点5V供电需求设计的直插式电源转换器件。

　　做这类模块的三维建模，首先要锚定实际选型时的核心约束：安装边界。这类SIP直插封装的模块，引脚间距严格遵循2.54mm标准排针间距，单侧共8个引出引脚，引脚长度控制在3.2mm，刚好适配常规1.6mm厚度PCB的波峰焊工艺要求，焊接后模块本体与PCB板面的预留间隙为1.5mm，既避免焊接后模块底部贴板导致散热不畅，也不会因为间隙过大造成引脚受力弯折。模块本体的长宽尺寸控制在32mm×16mm，本体最高处的屏蔽电感高度为7.5mm，在做板卡布局时，这个高度边界要和周边接插件、电容、结构件的避让空间做匹配，避免后续组装时出现干涉。

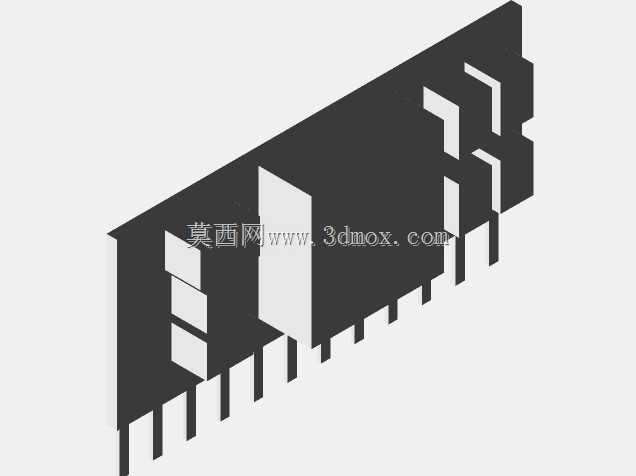

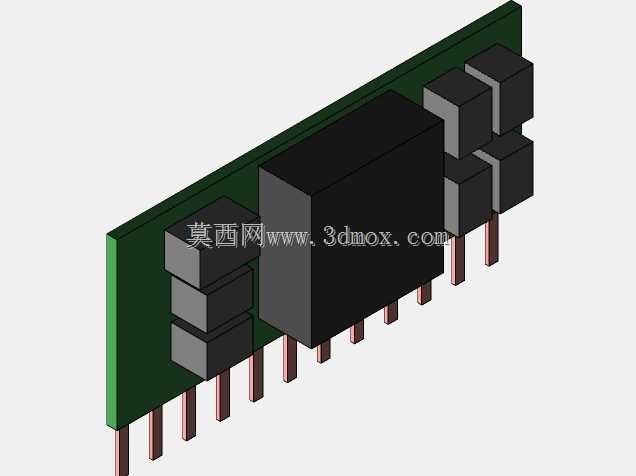

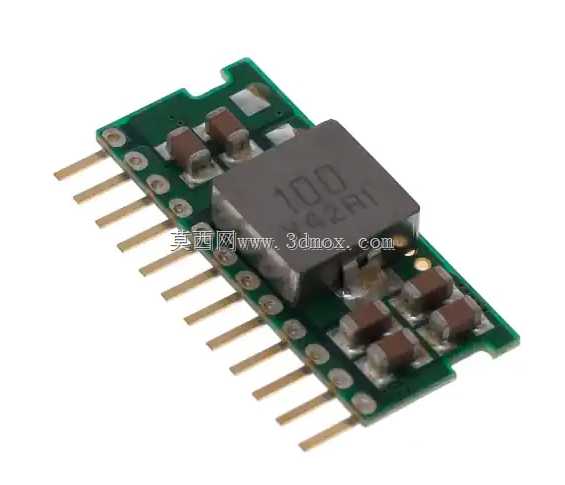

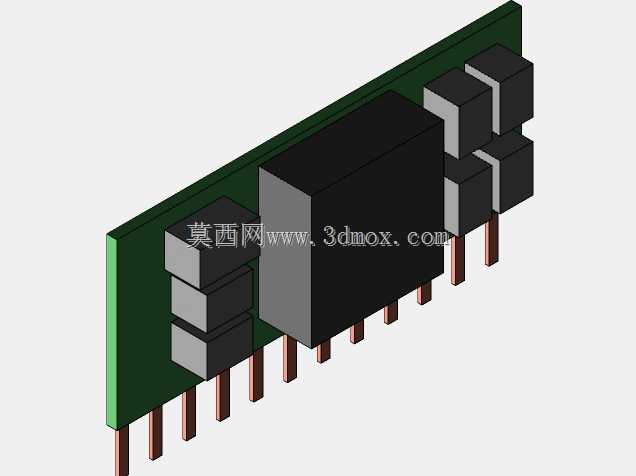

　　从功能特性来看，这款模块的核心作用是把8V到36V区间的直流输入电压，稳定转换为5V/3A的直流输出，覆盖了工业场景里常见的12V、24V母线电压取电需求，不需要额外搭建分立的降压电路，能大幅缩减板卡上电源部分的占用面积。建模时还原了模块本体上的核心器件布局：顶部的屏蔽功率电感负责储能滤波，周边排布的陶瓷电容分别对应输入滤波、输出降噪，引脚侧的焊盘做了圆角处理，和实际量产器件的焊盘工艺一致，避免建模时出现尖锐直角不符合生产实际的问题。

　　设计思路上，这类模块采用的是开放式PCB加灌封？不，不对，这款是裸板带屏蔽电感的结构，建模时要区分PCB基材的绿色阻焊层、焊盘的镀锡层、电感的金属屏蔽罩、陶瓷电容的深棕色本体这些不同材质的外观特征，每个器件的位置都对照实物样品和公开的datasheet尺寸做校准，比如输入引脚的位置在模块最左侧两个引脚，输出引脚在最右侧两个引脚，中间引脚为接地和功能引脚，引脚的粗细为0.5mm直径，和实际排针的尺寸完全匹配。

　　在实际应用场景里，这类模块常被用在PLC扩展模块、工业传感器供电节点、车载电子设备的二次降压、户外便携仪器的电源转换环节，相比分立元件搭建的降压电路，模块本身已经做了环路补偿、过流保护、过热保护的内部设计，选型时只需要确认输入电压范围、输出电流能力、安装尺寸三个核心参数就能直接用，不需要额外做复杂的电源环路调试。建模时特意还原了模块边缘的安装定位孔？不对，这款SIP封装的模块是靠直插引脚固定，没有额外的螺丝定位孔，所以在做PCB封装匹配的时候，只需要对应引脚的焊盘位置做封装设计，不需要预留螺丝安装位。

　　从结构设计的角度，做这类电子模块的三维模型，核心价值是在板卡布局的早期阶段就能做干涉检查，比如当模块旁边布置有较高的电解电容、或者板卡上方有结构壳体的肋条时，能提前通过三维装配确认是否有空间冲突，避免打样后才发现组装干涉的问题。模型里的每个器件高度都按照实物实测尺寸还原，比如周边陶瓷电容的高度为2mm，比顶部电感低5.5mm，所以在模块周边布置器件时，只要不超过电感的高度边界，就不会和上方的结构件产生冲突。另外，模块的引脚伸出方向是垂直于PCB板面，在做卧式安装还是立式安装的选型评估时，也能通过模型直接调整安装方向，测算不同安装方式下的板上占用空间，比如卧式贴板安装时，模块的整体高度会降到2mm以内，但占用的板上面积会增加到32mm×10mm左右，适合对高度有严格限制的薄型设备场景。

　　还要注意的是，这类电源模块在工作时会有一定的发热，3A满负载输出时，电感和内部功率管的温升会达到30K左右，建模时还原的模块与PCB之间的1.5mm间隙，刚好能形成空气对流的散热通道，在做热仿真分析时，这个间隙尺寸是重要的边界条件，如果建模时忽略了这个间隙，把模块本体做成贴板状态，热仿真的结果就会和实际工作状态出现较大偏差，影响散热设计的判断。另外，模块引脚的焊接长度也做了准确还原，伸出PCB背面的长度为1.2mm，符合波峰焊的工艺要求，不会因为引脚过长导致焊盘连锡，也不会因为过短导致焊接强度不足。

　　在做整机结构设计时，这类模块的三维模型还能用来评估走线空间，比如模块输入输出引脚的走线宽度需要满足3A电流的载流要求，至少要走1mm以上宽度的铜箔，模型里引脚的位置准确，就能在PCB设计阶段提前规划走线路径，避免出现走线绕远、载流不足的问题。对于经常做工业板卡设计的工程师来说，准确的电源模块三维模型能大幅减少布局迭代的次数，不用等实物样品回来再测量尺寸调整结构，在设计阶段就能完成大部分的空间校验工作。
