STLINK-V3MINI调试器适配防护外壳结构

　　嵌入式开发场景中，STLINK-V3MINI作为常用的程序下载与在线调试工具，原生板卡仅做了核心电路的集成，没有配套的防护结构，日常使用时经常出现电路板磕碰掉件、接口受外力松脱、引脚误触短路的问题，不少工程师在工位调试、外场测试时都遇到过调试器损坏的情况，这款适配外壳就是针对这类实际使用痛点做的结构设计。

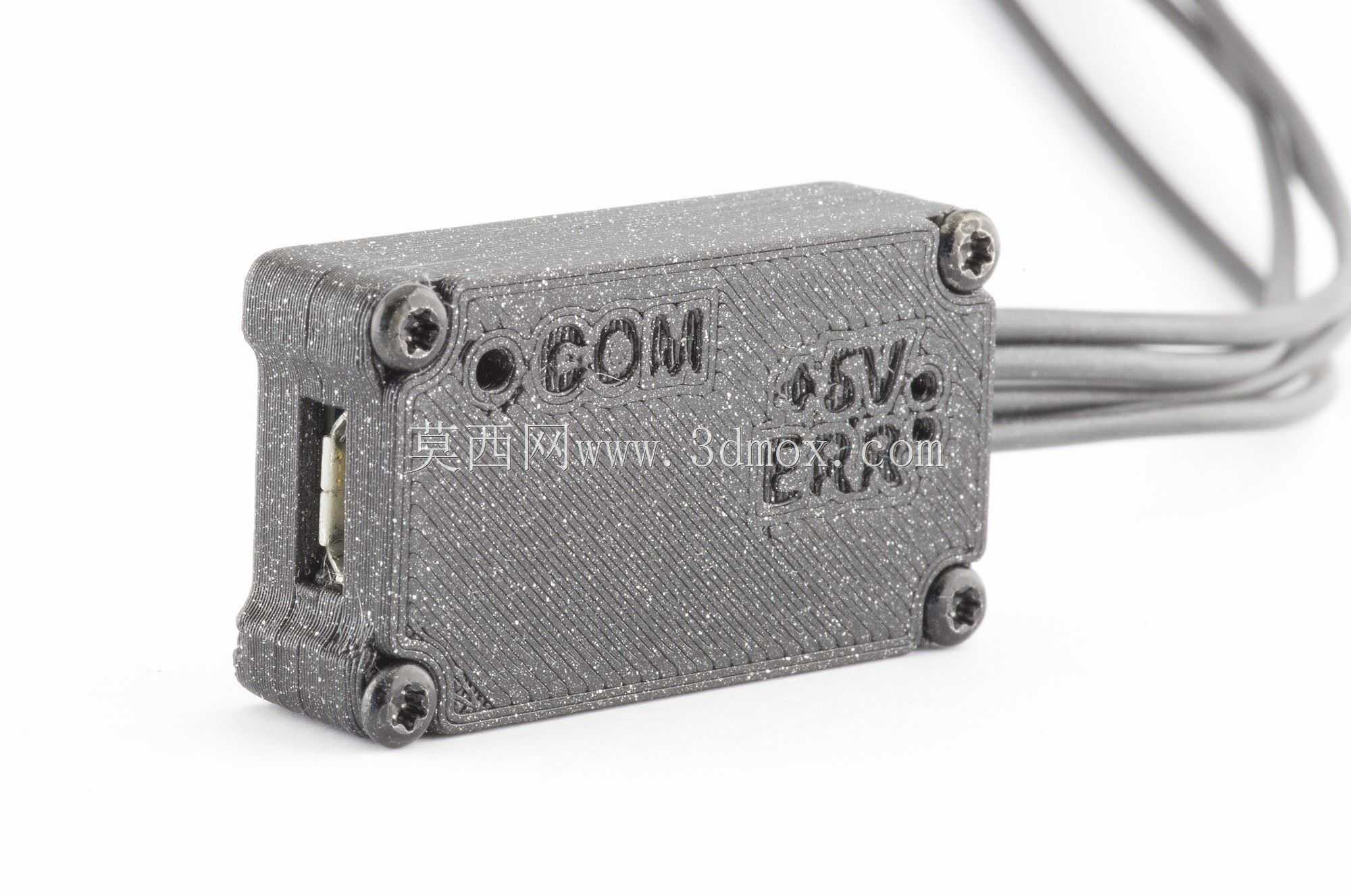

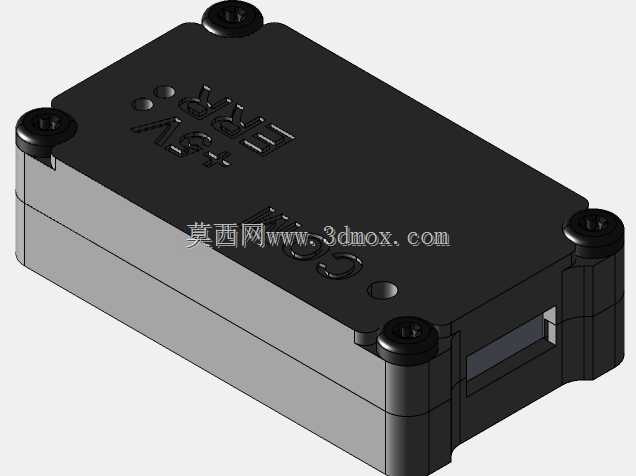

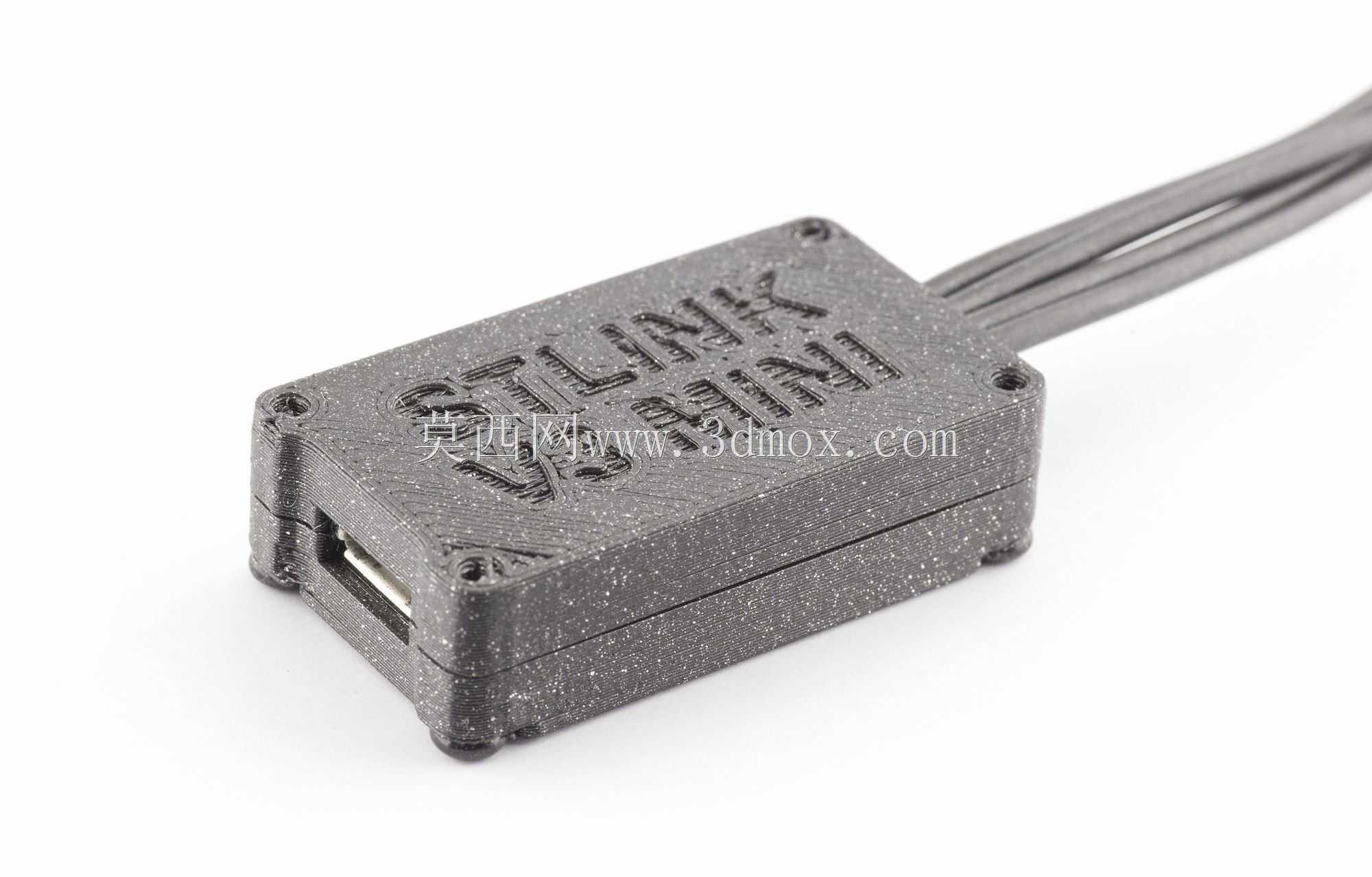

　　从实际使用需求出发，外壳采用上下扣合的分体式结构，四个角位预留了标准螺丝安装孔位，装配时不需要额外做卡扣结构的对位，直接用对应规格的自攻螺丝就能完成锁紧，装配后上下壳的贴合缝隙控制在0.1mm以内，既可以阻挡日常工位上的焊锡渣、灰尘落入电路板，也能在调试器意外从桌面滑落时吸收冲击能量，避免核心板卡的陶瓷电容、晶振这类易损器件受冲击脱落。外壳的接口位置做了精准的避让开口，其中一侧对应板载的Micro USB调试接口，开口尺寸比接口本体单边大0.2mm，既不会干涉调试线缆的插拔，也能在接口受到侧向拉扯力时通过壳体分担受力，避免板载USB座子被扯掉焊盘；另一侧预留了排线引出的缺口，缺口边缘做了R0.5的圆角处理，避免长期使用时排线被壳体锐边割破绝缘层。

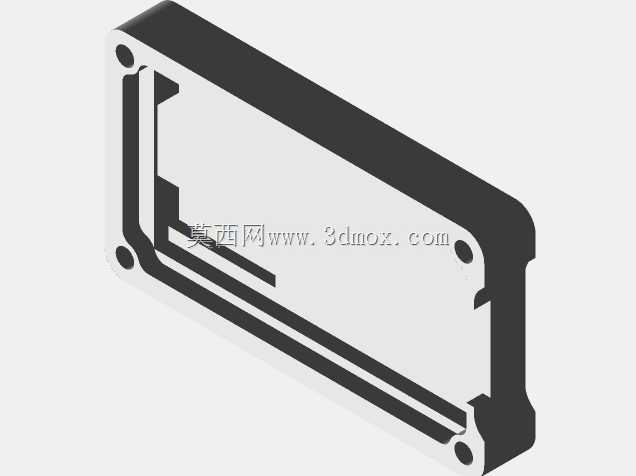

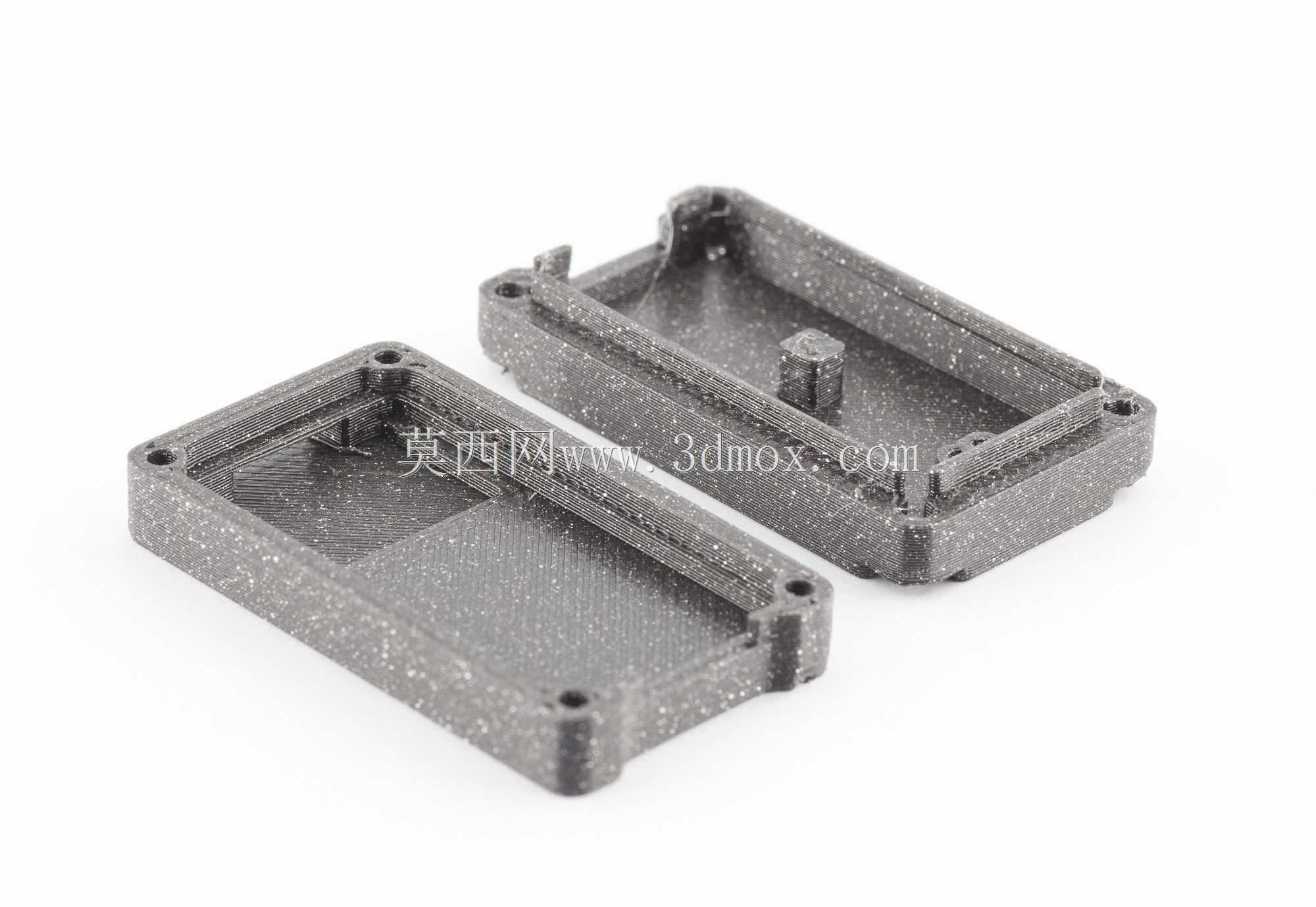

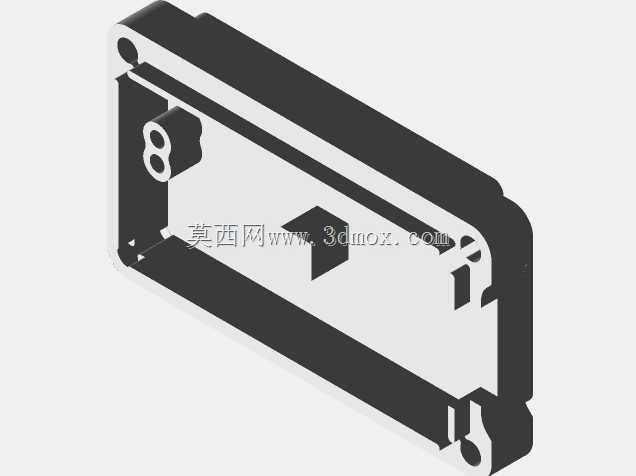

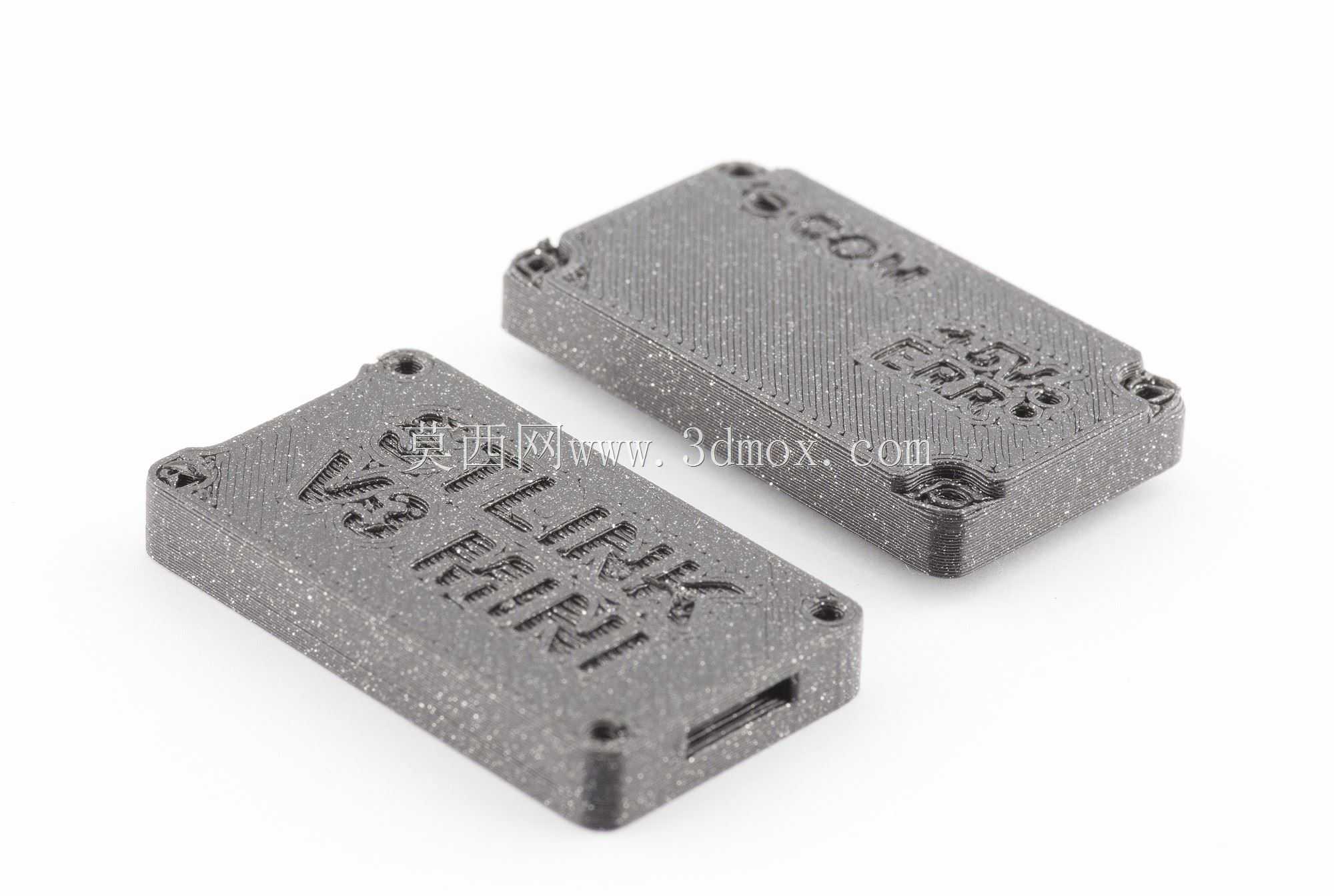

　　壳体表面做了标识区域的下沉设计，对应调试器的引脚定义、接口功能做了字符预留，实际生产时可以通过激光雕刻直接在壳体表面标记引脚序号、电压等级，不需要额外粘贴标签，避免长期使用后标签磨损脱落导致接线错误。壳体内部做了定位筋结构，对应核心板卡的四个边角做了0.3mm高度的支撑凸台，板卡放入后不会在壳体内出现窜动，凸台高度刚好让板卡与壳体内壁保持0.5mm的间隙，避免板卡背面的焊盘直接接触壳体造成短路，同时也能预留出一定的空气流通空间，长时间连续调试时核心芯片产生的热量可以通过间隙自然散出，不会因为密封导致芯片过热降频。

　　考虑到3D打印的加工特性，整个壳体的壁厚统一设置为1.5mm，既保证了足够的结构强度，拧紧螺丝时不会出现壳体开裂的问题，也不会因为壁厚过大导致打印时间过长、材料浪费；所有的内角位置都做了R0.3的圆角过渡，避免FDM打印时出现内角应力集中导致的层间开裂，外表面的边角做了R1的圆角处理，手持调试时不会有锐边硌手的问题。安装边界上，整个外壳的长宽尺寸完全匹配核心板卡的外轮廓，单边突出板卡不超过2mm，不会额外占用过多的工位空间，和同类型调试器的通用外壳尺寸保持一致，可以直接适配市面上常见的调试器收纳包、工位固定卡座；壳体底部没有做突出的脚垫结构，平整的底面可以直接用双面胶固定在测试治具上，也可以搭配魔术贴固定在开发板旁边，方便长期固定调试场景使用。

　　在实际的产线测试场景中，这类带外壳的调试器不需要额外做防护处理，操作人员插拔线缆时不会直接接触电路板，减少了静电打坏芯片的风险；外场携带测试时，外壳可以避免调试器和工具箱内的螺丝刀、镊子等金属工具接触造成引脚短路，不需要额外用防静电袋包裹就能直接携带。壳体上预留的标识区域还可以根据使用场景自定义标记，比如区分不同固件版本的调试器、标记对应的测试工位，避免多台调试器混用导致的固件烧录错误。整个结构没有做多余的装饰性设计，所有的结构特征都围绕实际使用中的防护、安装、操作便利性设计，没有冗余的结构，打印完成后只需要简单去除支撑就能直接装配使用，不需要二次打磨、攻丝等后处理工序，适配个人开发者快速打样使用，也适合小批量制作给团队内的开发人员统一配备。
