3D打印手机接显微镜转接适配结构

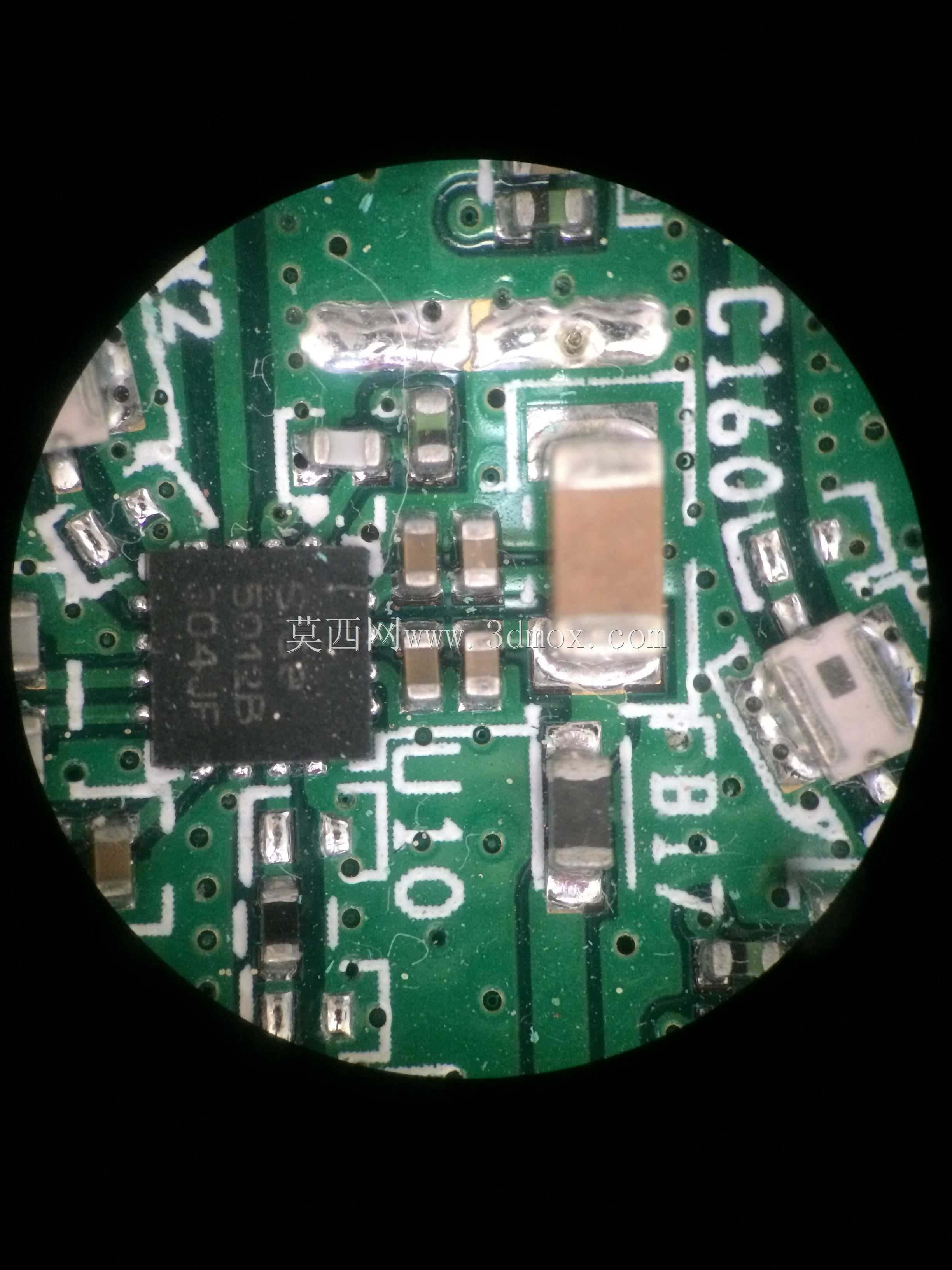

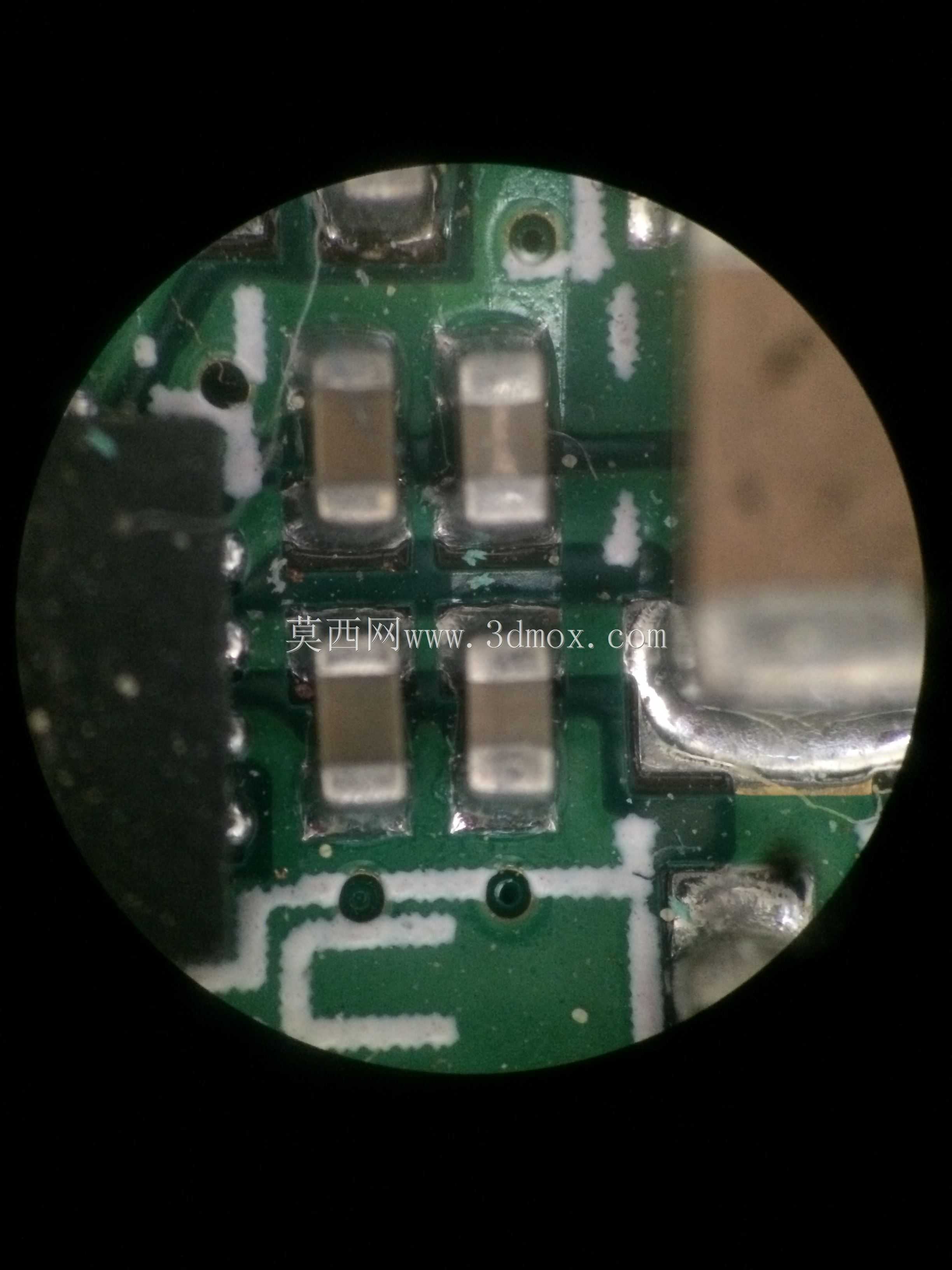

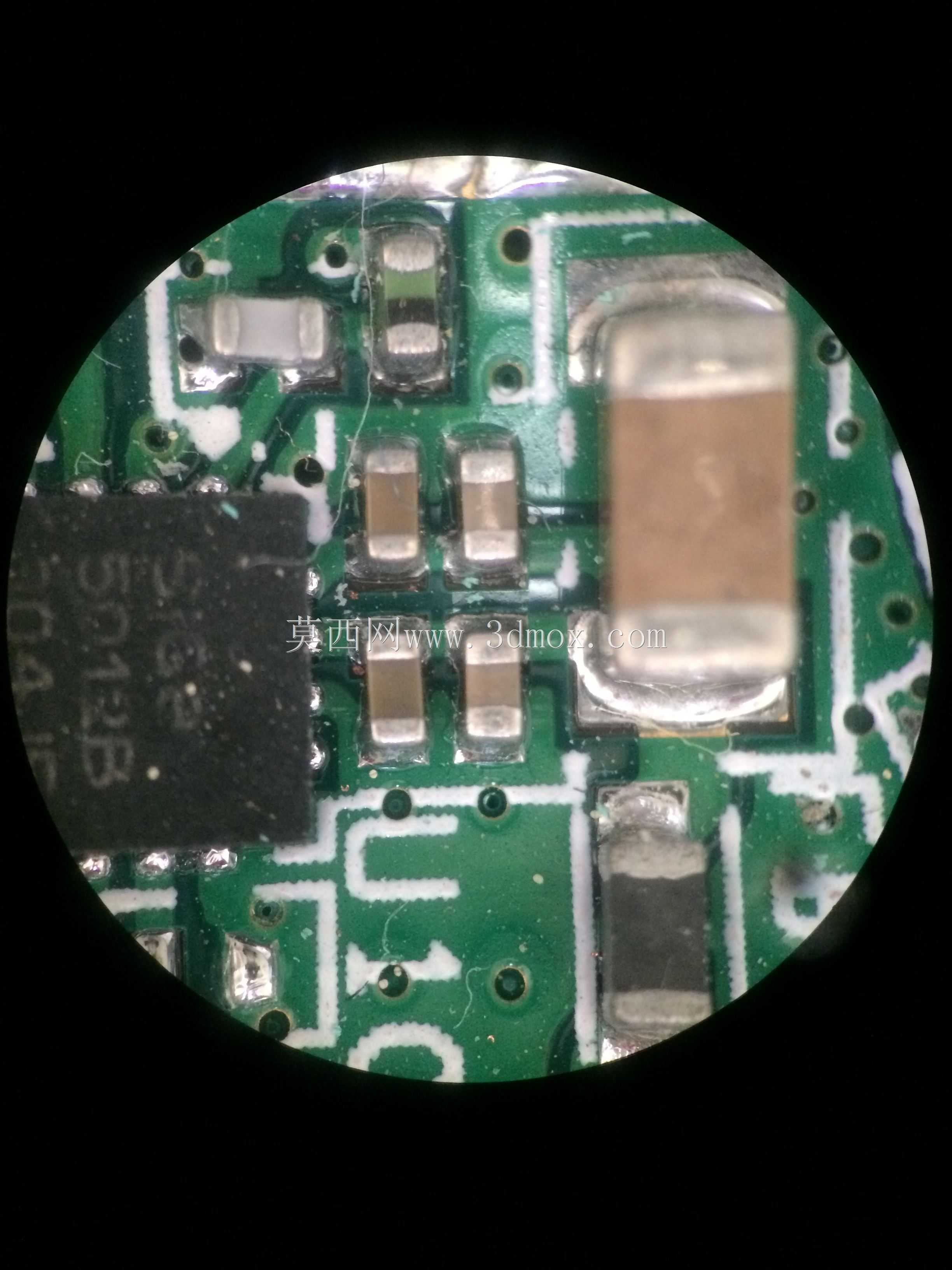

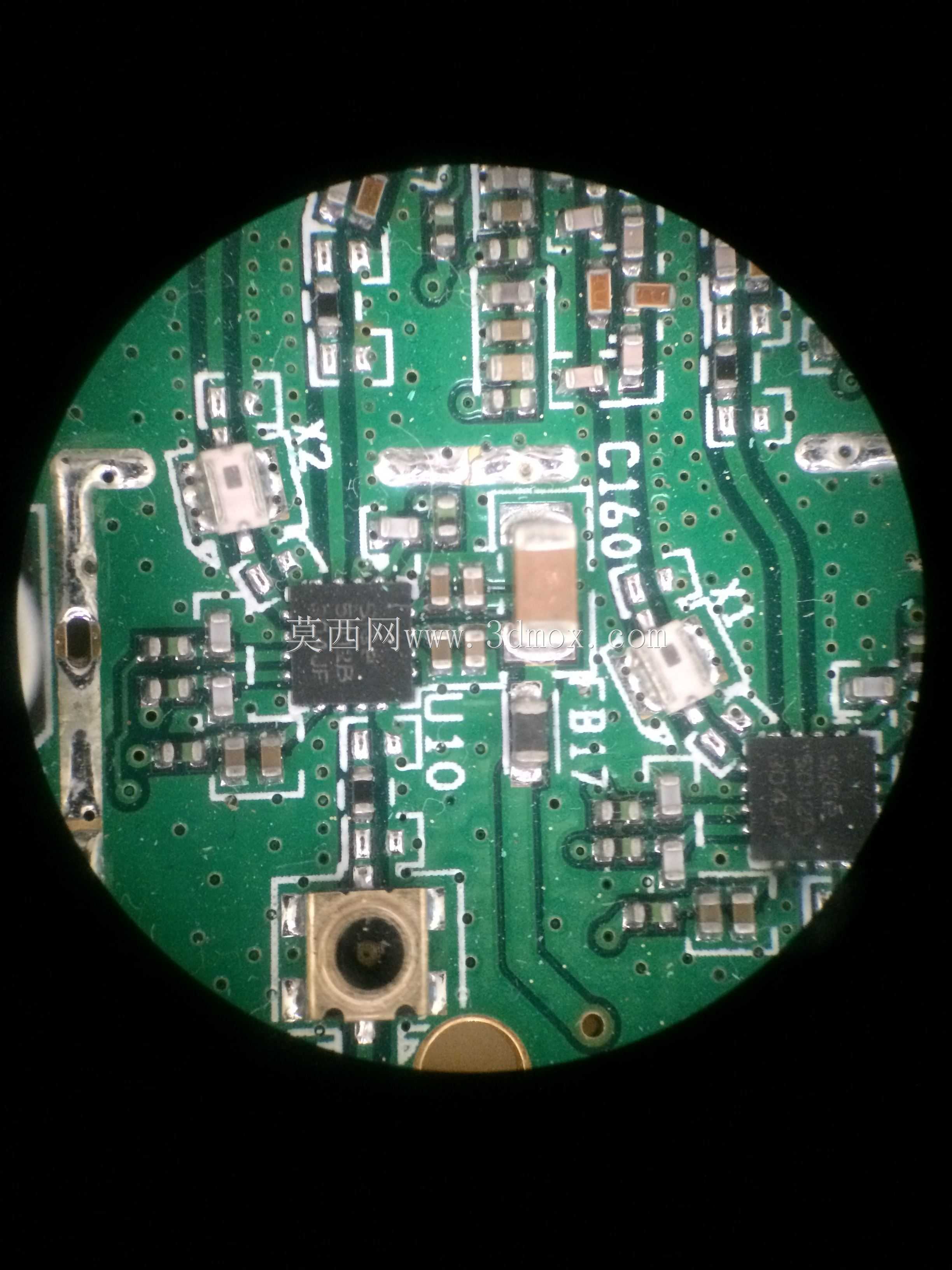

　　做光学检测、微小零件缺陷排查的一线从业者都有过类似困扰：实验室或车间里的体视显微镜本身观测精度足够，但配套的专用工业摄像头采购成本偏高，很多时候外出做现场样件检测、或者临时需要记录观测画面时，没法随时携带整套成像采集设备，而日常随身的智能手机成像素质已经能满足多数非高精度计量级的观测记录需求，缺的就是一个能稳定把手机和显微镜目镜对接的结构件。这个适配结构就是针对这类实际场景设计的，核心作用是在不改动显微镜原有结构、不需要额外采购专用成像配件的前提下，把智能手机的摄像头位置精准对准显微镜的目镜出瞳位置，让手机能直接采集到显微镜的成像画面，不管是微小电路板的焊点检查、精密小零件的毛刺观测、还是生物样本的临时记录，都能快速完成画面采集，不需要反复调整手持手机的位置找视野，也能避免手持抖动带来的画面虚焦问题。

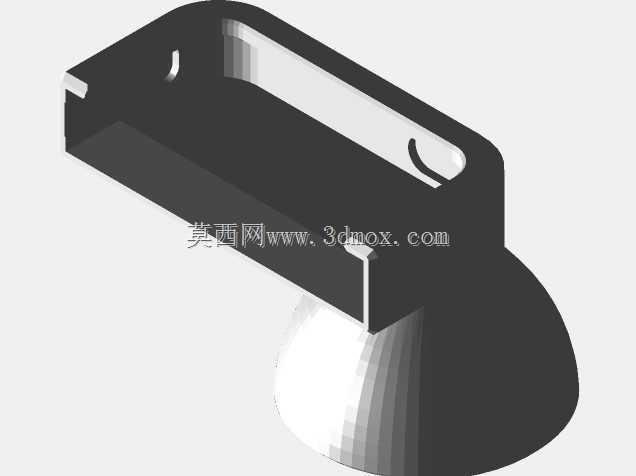

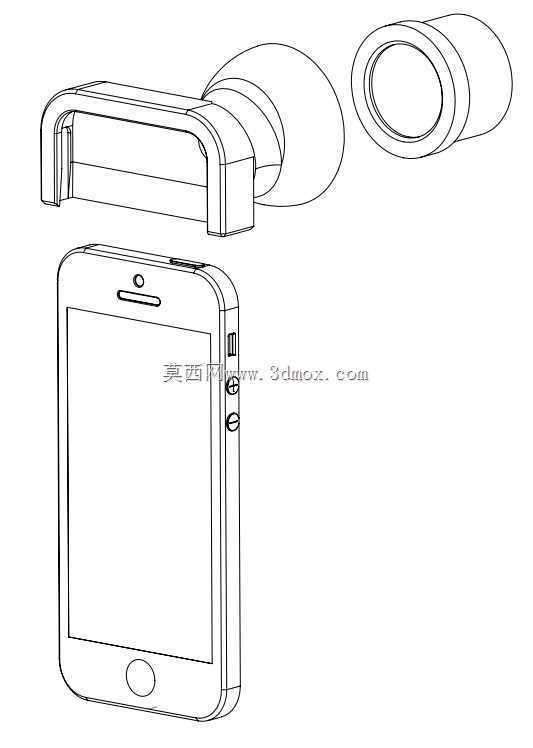

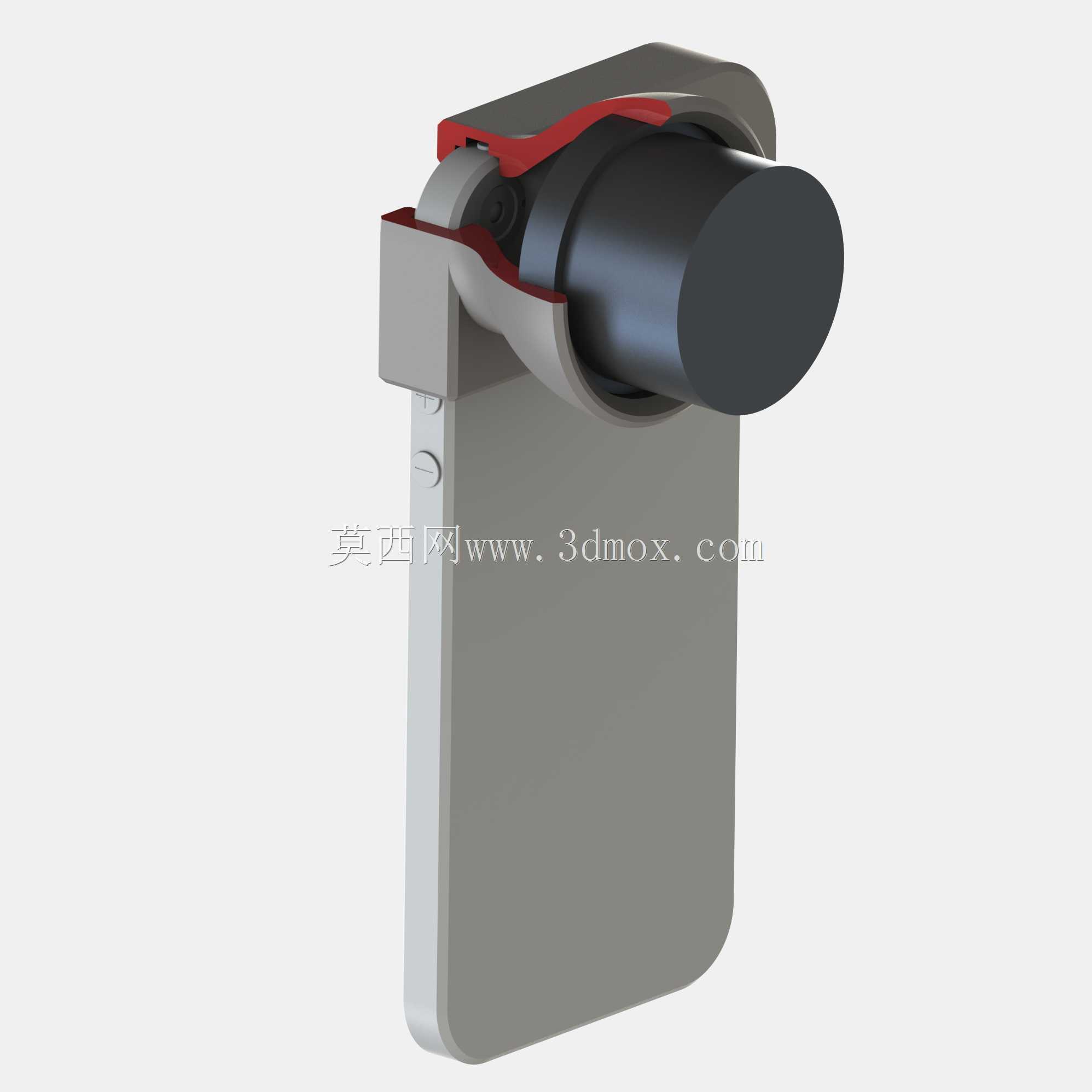

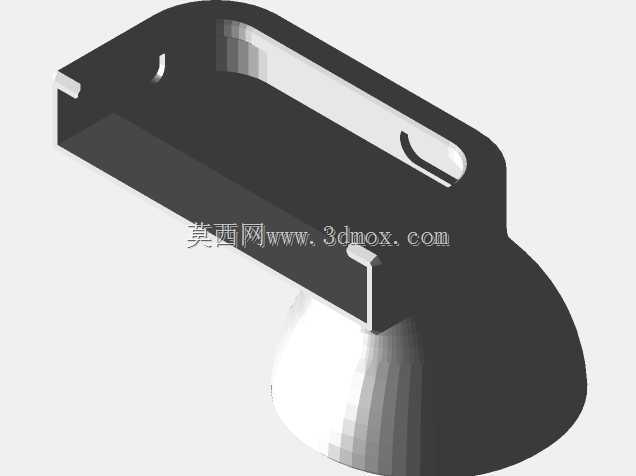

　　从结构设计逻辑来看，整个适配件没有复杂的传动或者活动结构，完全靠结构限位来保证对接精度。和显微镜目镜对接的一端，做了适配标准目镜外径的套合结构，内壁预留了微小的间隙量，既可以顺畅套入目镜筒，又不会因为间隙过大出现偏心倾斜，保证手机摄像头的光轴和显微镜目镜的光轴重合，避免出现画面一侧清晰一侧虚焦、或者视野偏移出手机摄像头成像范围的问题。和手机对接的一端，做了贴合手机背部轮廓的限位结构，定位槽的位置刚好对准手机主摄像头的中心位置，不需要额外做调节结构，套上之后就能直接对准光路，省去了每次使用反复调整位置的步骤。整个结构的壁厚做了均匀化处理，所有转角位置都做了圆角过渡，没有尖锐的棱角，既避免3D打印过程中出现应力集中导致的翘曲变形，也能防止刮花手机外壳或者显微镜目镜的表面涂层。

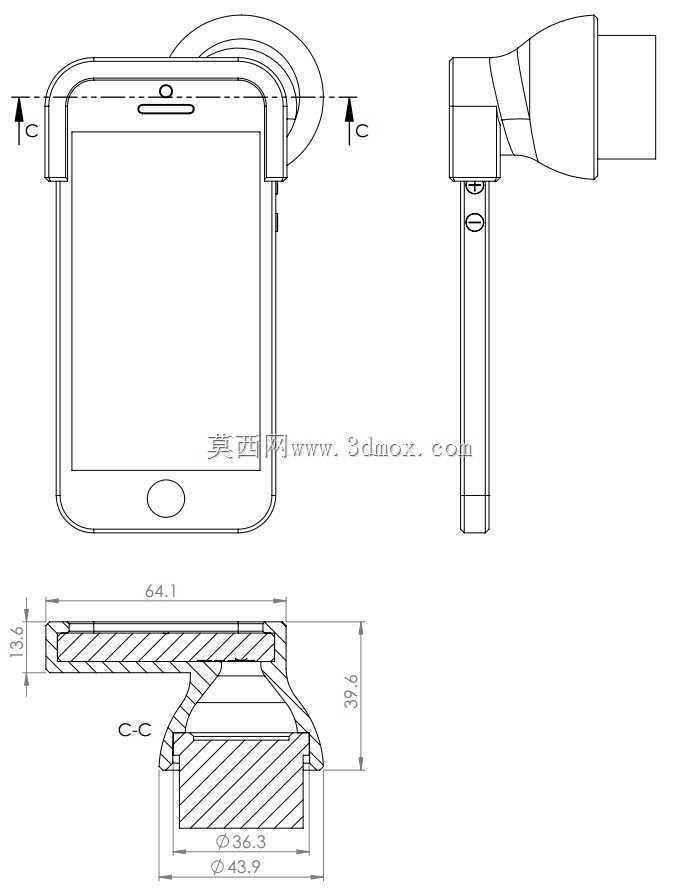

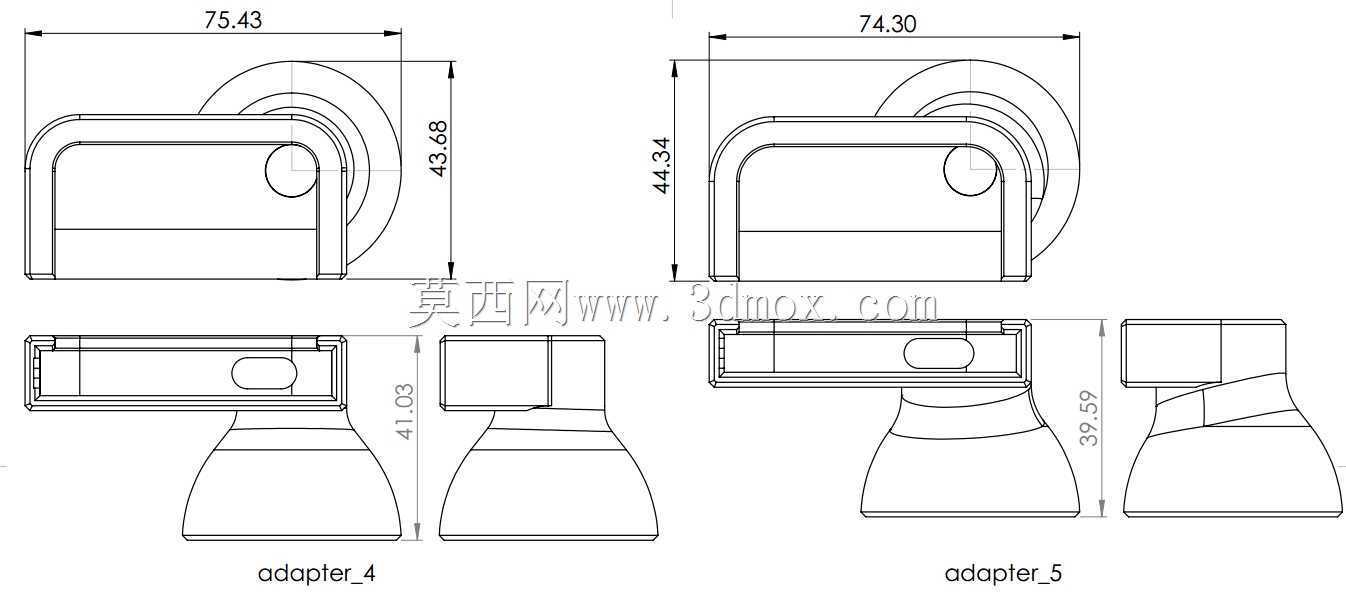

　　安装边界上，对接目镜的一端内径按照常规体视显微镜、生物显微镜通用的23.2mm标准目镜外径设计，能适配绝大多数台式显微镜的目镜接口，不需要针对不同品牌的显微镜单独做结构修改；手机端的限位结构参考主流直板智能手机的背部摄像头凸起高度做了避让槽，深度刚好容纳摄像头凸起部分，让适配件的平面能完全贴合手机背部平面，不会因为摄像头凸起导致安装倾斜。整个适配件的整体尺寸控制在掌心大小，重量不到20克，平时可以直接放在工具包或者口袋里携带，不会占用额外空间。

　　实际使用的时候，只需要先把适配件套在显微镜的目镜上，再把手机背部贴紧适配件的手机端定位面，调整到摄像头对准通光孔的位置，就能直接在手机屏幕上看到显微镜的观测画面，不管是拍照片还是录视频都能稳定成像，比手持手机凑在目镜上找视野的效率高很多，也不会因为手挡住目镜的入射光线导致画面偏暗。因为整个结构没有金属嵌件或者电子元件，完全用普通PLA或者PETG耗材就能打印制作，打印的时候不需要加支撑，层厚设置在0.2mm就能满足尺寸精度要求，打印完成后只需要简单去掉打印毛刺就能直接使用，不需要后续的打磨或者装配工序，哪怕是没有机加工条件的个人用户，用普通桌面级3D打印机就能自己制作，成本只有几块钱，比采购专用的显微镜电子目镜成本低很多，完全能满足日常观测记录、教学演示、现场质检这类场景的使用需求。结构上还在套合目镜的侧壁做了微小的缺口设计，避免完全密封目镜筒导致内外气压差，长时间使用也不会在目镜镜片上起雾影响观测效果，通光孔的位置做了沉台处理，避免打印层纹在通光孔边缘形成杂光反射，影响手机采集到的画面对比度。
