PE系列PCB安装安全隔离电源变压器结构

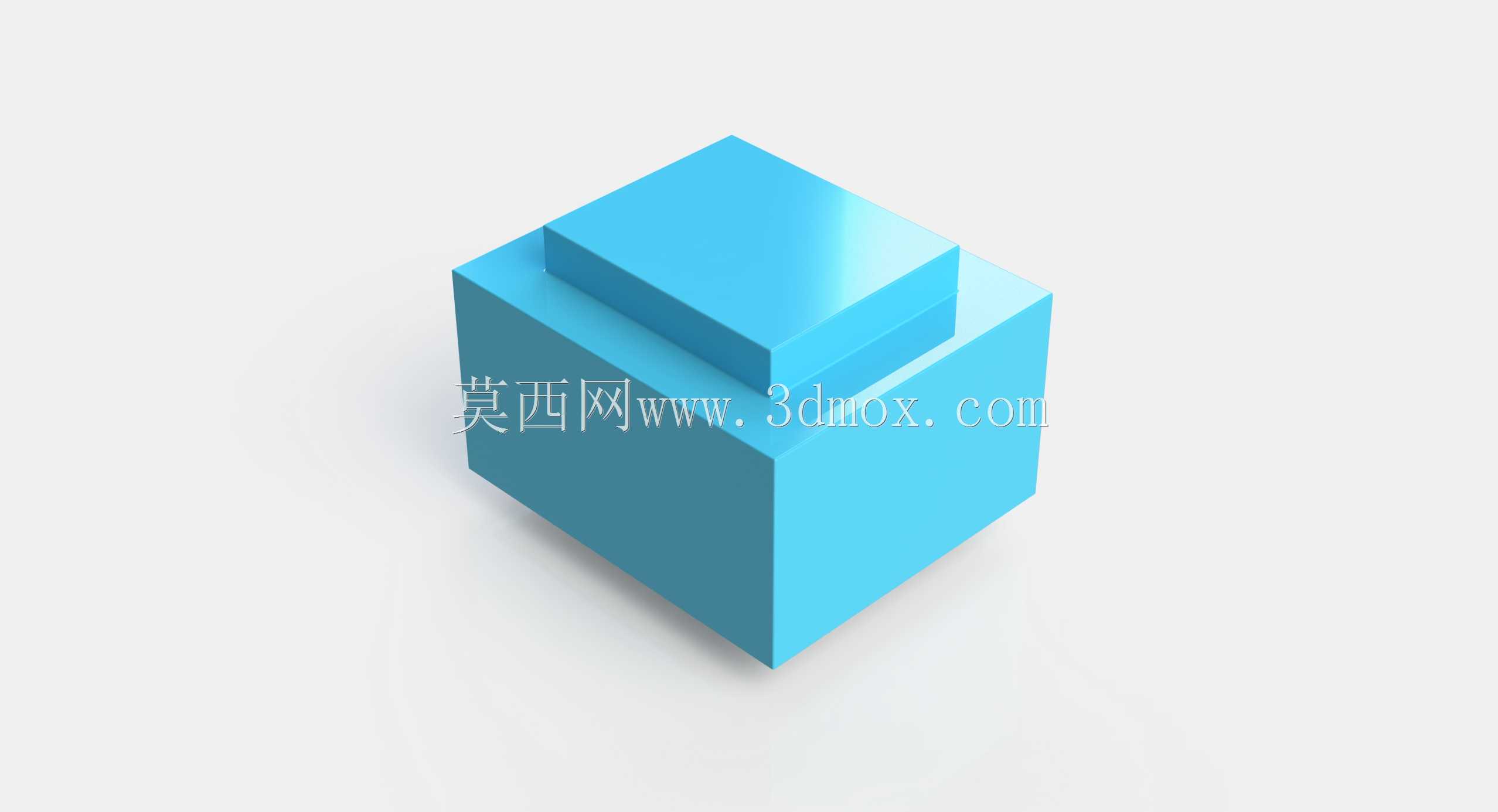

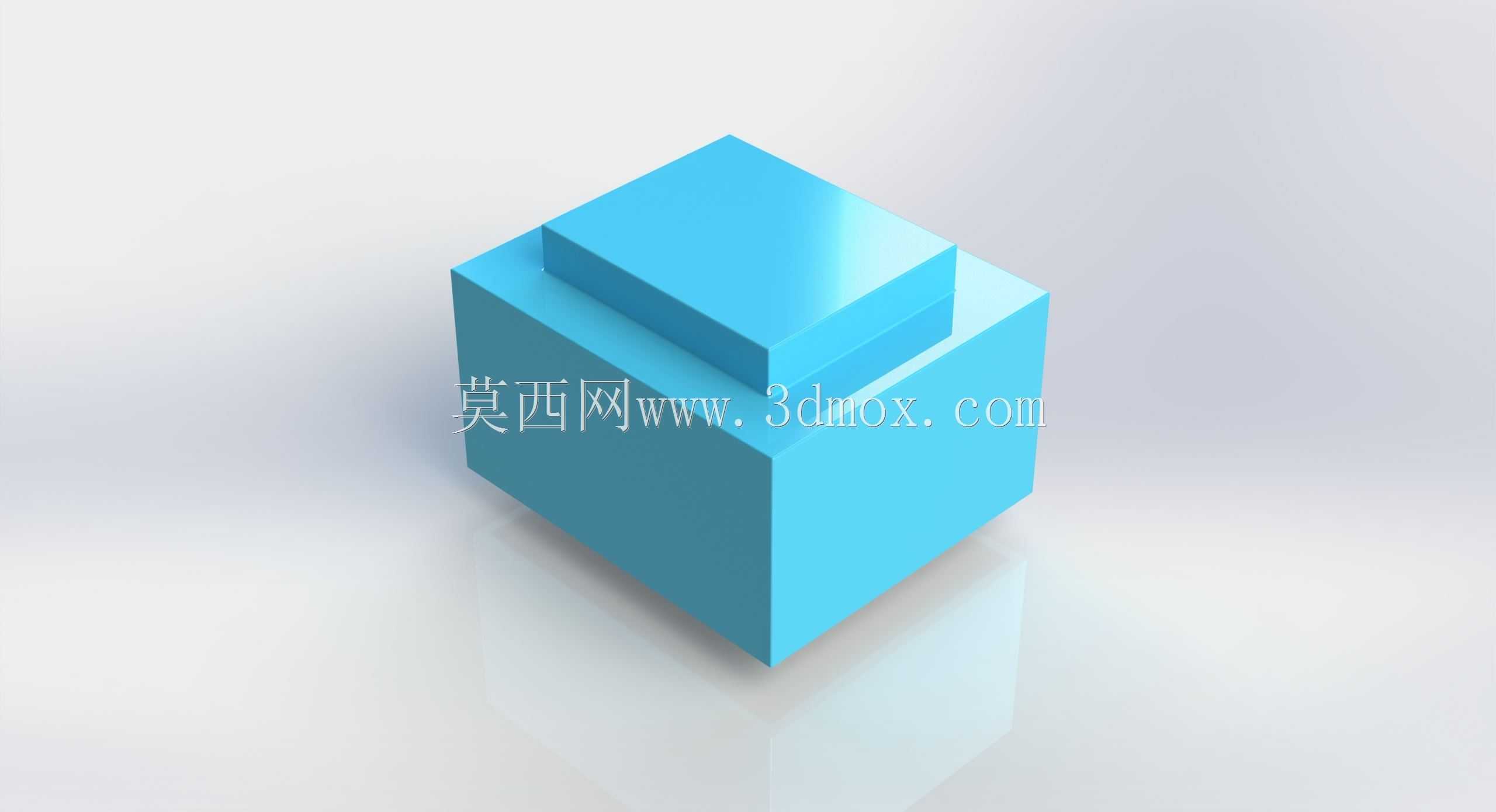

　　在低压工控板卡、小功率消费电子控制板的开发场景中，板载隔离变压器的选型与结构匹配，直接决定了PCB布局的空间利用率、安规距离达标率以及长期运行的绝缘可靠性，本次呈现的PE系列PCB安全隔离变压器，正是针对220V交流输入、10VA额定容量、12V输出的板载供电场景做的结构还原。做这类板载元件的三维建模时，首先要锚定的是安装边界——这类直插式PCB变压器采用引脚直焊的方式固定在电路板上，本体底部与PCB板面的预留间隙控制在1.2mm，既避免焊锡堆积顶起本体导致焊接虚接，也能给引脚焊盘的走线预留足够的爬电距离，本体的整体轮廓采用阶梯式立方结构，上部的绕组封装区比下部的磁芯基座窄4mm，这个尺寸差不是随意设计的，一方面是给磁芯的固定包胶留出工艺余量，另一方面在多元件密集布局的PCB上，相邻元件可以利用这个阶梯差做错位排布，压缩板卡整体的占用面积。

　　从功能特性来看，这类安全隔离变压器的核心作用是实现强电侧与弱电控制侧的电气隔离，初次级绕组之间的绝缘层厚度在建模时做了准确还原，对应的安规爬电距离在引脚排布上也做了区分：强电侧的两个输入引脚间距保持8mm，弱电侧的输出引脚间距为6mm，强弱电引脚组之间的间隔达到10mm，完全满足低压电气设备的安规要求，避免高压串入低压侧导致的元件烧毁或者人员触电风险。很多结构工程师在做PCB布局时容易忽略变压器本体的高度公差，这个模型还原了本体总高的实际尺寸，顶部到PCB板面的高度控制在18mm，刚好适配常规工控设备外壳的内部净空要求，不会出现元件顶壳的装配问题，同时本体的四个边角做了0.8mm的圆角处理，避免生产装配过程中尖锐边角划伤操作人员或者刮损相邻导线的绝缘层。

　　设计思路上，这类板载变压器没有采用额外的固定支架，完全依靠直插引脚的焊接强度实现固定，所以在建模时对引脚的直径、伸出长度都做了精准还原：引脚直径0.8mm，伸出本体底部的长度为3.2mm，刚好匹配常规1.6mm厚度PCB的波峰焊工艺要求，过波峰焊时焊锡能够充分包裹引脚，形成可靠的焊点，同时不会因为引脚过长导致焊后剪脚工序的额外工作量。磁芯部分的结构采用EI型叠片结构的封装外形，外部的塑封外壳把整个磁芯和绕组完全包裹，只留出引脚部分，既可以阻挡生产过程中的灰尘、助焊剂飞溅进入绕组缝隙，也能提升绕组的绝缘防护等级，适配工业场景下多粉尘、轻度潮湿的使用环境。

　　在实际应用中，这类变压器常被用在小型工控电源模块、家电控制板、智能电表的供电回路中，相比引线式变压器，直插PCB的安装方式能够大幅减少人工接线的工序，提升自动化贴片、波峰焊的生产效率，同时降低接线错误导致的产品不良率。建模过程中特意还原了本体表面的平整性，没有多余的凸起结构，方便生产时在本体表面贴装规格标签，也不会因为结构凸起影响自动插件机的吸嘴抓取，适配规模化量产的自动化装配需求。很多工程师在选型时容易忽略变压器的重量对PCB形变的影响，这个模型对应的实际产品重量控制在35g以内，配合四个引脚的均匀受力，即使在长期震动的设备使用场景下，也不会出现PCB被压弯变形、焊点开裂的问题。另外，本体的磁芯部分做了对称结构设计，不管是正向还是反向插件，都能满足引脚的接线定义，降低生产过程中的插件防错难度，不会因为元件方向插反导致整板报废。从散热角度考虑，阶梯式的外形结构相比等截面的立方结构，增加了12%左右的外表面积，在10VA额定负载下的温升能够控制在安全范围内，不需要额外增加散热片就能满足长期连续运行的要求，进一步压缩了板卡的整体成本和占用空间。
