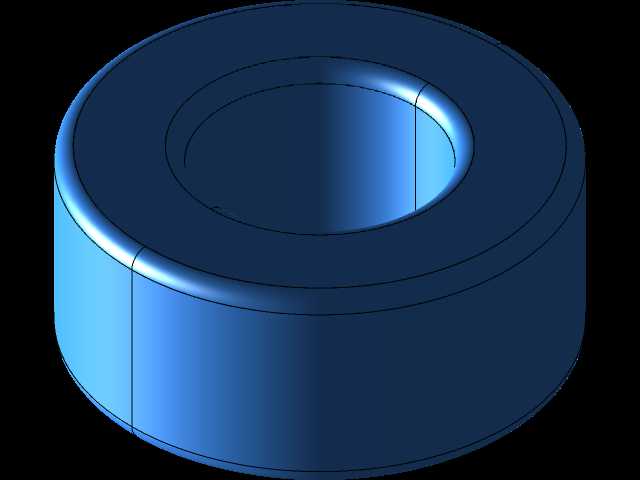

MICROMETALS环形磁芯三维结构设计

　　在开关电源、EMI滤波电路、功率因数校正回路的设计工作中，磁芯元件的选型与结构匹配直接决定了电路的功率承载能力、滤波效果与长期运行稳定性，这款环形磁芯的三维结构建模，完全围绕功率磁元件的实际装配与电磁性能需求展开，还原了磁粉芯产品的真实结构特征。从实际应用场景来看，这类环形磁芯多用于差模电感、共模扼流圈、大功率谐振电感的磁路载体，在光伏逆变设备、通信电源、工业变频驱动、充电桩功率模块中都有大量应用，环形结构本身具备磁路闭合、漏磁小的天然优势，相比EE型、UU型等开气隙磁芯，对外界的电磁干扰更低，绕制线圈后的耦合效率也更高，适合对EMC性能要求严苛的工业电子场景。从产品功能特性来看，这款磁芯采用粉末冶金工艺压制成型，

　　属于铁粉基磁粉芯范畴，材料本身具备分布式气隙特征，不需要额外开制物理气隙就能避免大电流下的磁饱和问题，相比铁氧体磁芯，其饱和磁通密度更高，直流偏置特性更优，在通过大直流分量的功率电感场景中，能有效避免电感量骤降导致的电路失效；相比非晶、纳米晶磁芯，其成本更低，损耗特性满足中低频功率变换场景的需求，是中小功率电源产品中性价比极高的磁材选择。在设计思路上，建模过程严格遵循环形磁芯的工程尺寸逻辑，整体为同轴回转体结构，内外圆柱面与上下端面均为平整工作面，没有额外的卡扣、定位柱等附加结构，这是因为环形磁芯的装配方式多为线圈直接绕制在磁环本体上，部分场景会额外加装绝缘护套、磁环固定座，因此磁环本身的尺寸公差控制是建模的核心重点：

　　内孔直径需要匹配绕线骨架或者穿线的线束外径，避免绕线时绝缘层被刮损，同时要保证线圈绕制后的排布空间充足；外径尺寸决定了磁环的有效磁路长度，直接影响电感量的计算精度，建模时保证内外圆的同轴度公差，避免出现壁厚不均的问题，否则会导致磁路各段磁阻不一致，局部磁通密度过高引发额外损耗；磁环的高度方向尺寸决定了单匝线圈的平均长度，直接影响线圈的铜损计算，同时要匹配PCB板上的安装高度限制，避免在电源模块装配时与周边电容、散热片等元件产生结构干涉。从安装边界来看，这类环形磁芯的固定方式主要有三种：第一种是直接将绕好线的磁环通过绝缘扎带固定在PCB的预留安装孔位上，此时建模时需要预留出扎带穿过的空间，也就是磁环内孔与中心安装区域的间隙；

　　第二种是采用塑料底座卡扣固定，磁环套在底座的定位凸台上，此时磁环的内孔尺寸需要与底座凸台采用间隙配合，公差带控制在合理范围，既方便装配又不会出现晃动；第三种是灌封固定，将磁环与线圈整体灌封在电源模块的绝缘壳体内，此时磁环的外形尺寸需要匹配灌封腔体的内部空间，预留出灌封胶的流动间隙。在实际工程选型中，工程师拿到这类三维模型后，可以直接在装配环境中模拟线圈绕制后的整体外形，核对与周边功率器件、散热结构、壳体的安全距离，避免后期打样时出现结构干涉问题，同时可以基于磁环的尺寸参数，结合材料的磁导率曲线、损耗曲线，精准计算不同匝数下的电感量、额定电流、温升等核心参数，大幅缩短电源产品的研发周期。需要注意的是，这类粉末磁芯的边缘在建模时做了微小的圆角处理，还原了实际压制成型后的工艺特征，避免尖锐棱角在绕线时割破漆包线的绝缘层，这一细节在很多粗糙的模型中经常被忽略，但在实际生产中直接影响产品的良品率，尖锐边缘的磁环绕线时绝缘层破损率会提升30%以上，因此建模时保留这一工艺特征是十分必要的。另外，磁环的上下端面平整度在模型中也做了还原，保证磁环平放时的稳定性，避免绕线过程中磁环晃动导致的排线不齐、线圈张力不均等问题，这些细节特征都和实际生产装配的需求直接相关，不是单纯的外观还原。
