FRC机器人用SRX磁性编码器夹紧安装座

　　在FRC竞赛机器人的轮系、关节传动链路里，编码器的安装同轴度、固定可靠性一直是影响测速、位置反馈精度的核心痛点，传统的胶粘、扎带固定方式在机器人高速启停、碰撞冲击的工况下极易出现偏移、脱落，直接导致反馈数据失真，甚至引发机器人动作失控，这款夹紧式编码器安装座就是针对这类赛场实际痛点开发的适配结构。从实际使用场景来看，该安装座主要适配SRX磁性编码器的安装需求，同时预留了结构修改余量，可通过调整内孔直径、安装孔位的方式适配同类型不同尺寸的磁性编码器，覆盖竞赛机器人驱动轮、转向关节、升降机构等多个需要位置反馈的安装点位。

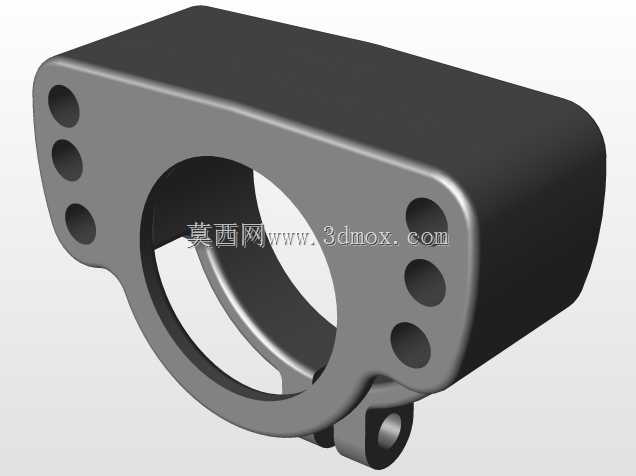

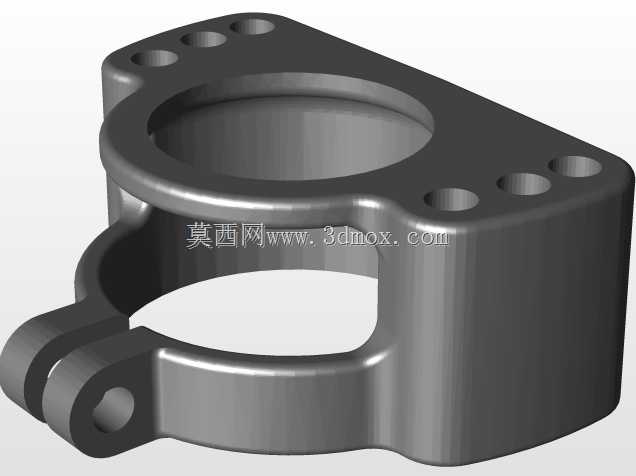

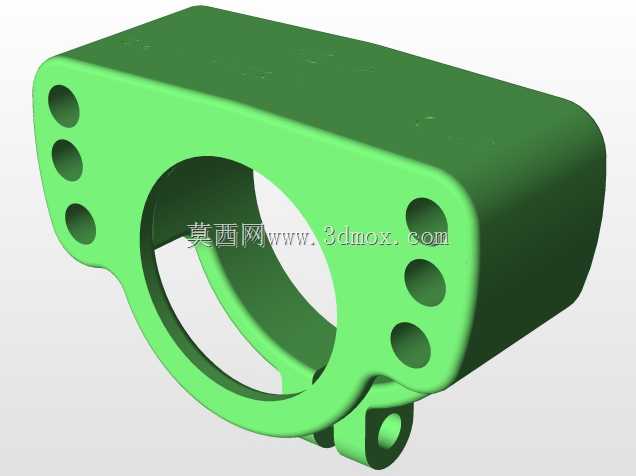

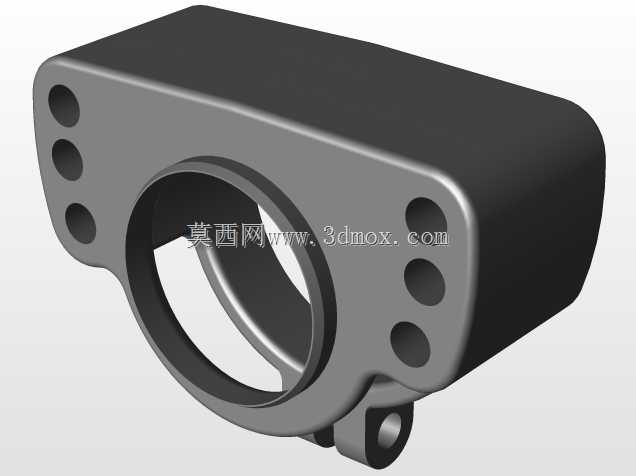

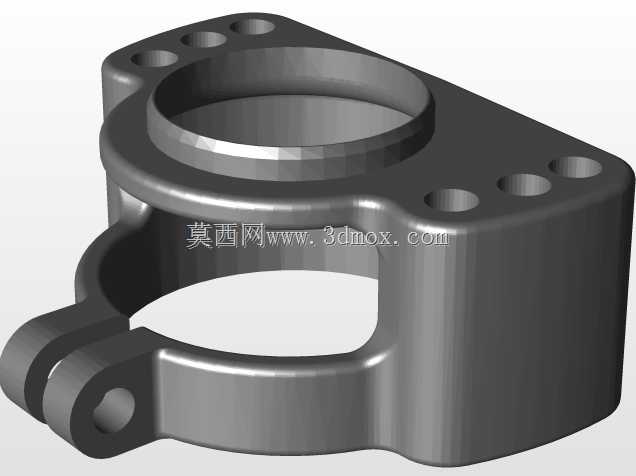

　　结构设计上，主体采用分体夹紧式的抱合结构，一侧预留了开口夹紧槽，安装时可先将安装座套入对应直径的轴系支撑座上，再通过侧边的锁紧孔位拧入紧固件实现抱紧固定，无需在原有支撑结构上额外打孔攻丝，不会破坏原有轴系的结构强度，也能大幅降低现场改装的加工难度。安装座的主体承载面做了加厚处理，对应编码器安装的位置预留了精准的定位止口，编码器装入后可通过止口保证与被测转轴的同轴度，避免因偏心导致的磁头读码误差，安装面周围均匀布置了多组安装孔位，既可以用螺丝直接固定编码器本体，也能根据实际布线需求调整编码器的出线方向，适配不同的走线布局。

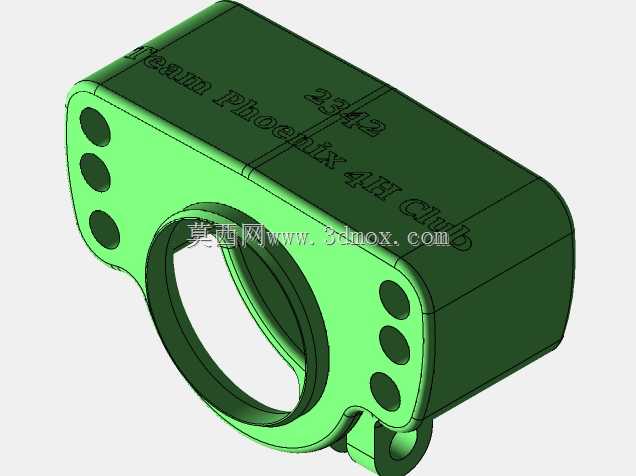

　　从安装边界来看，安装座的整体外轮廓做了圆角过渡处理，避免在机器人紧凑的内部空间里与其他结构件、线束发生剐蹭干涉，侧面的多组通孔既可以作为夹紧时的工艺孔，也能作为辅助固定的穿线孔位，适配不同的安装固定需求。设计时充分考虑了3D打印的加工工艺特性，所有壁厚保持均匀，没有出现过大的实心区域，避免打印过程中出现翘曲、变形，表面的刻字标识既可以区分安装方向，也能作为安装时的对位基准，减少现场安装的对位时间。

　　在实际赛场工况下，这种夹紧式结构相比传统的固定座，能吸收一部分机器人运行时产生的振动，避免振动直接传递到编码器本体导致的读数跳变，同时可调的夹紧范围也能适配不同直径的安装基座，在机器人迭代改装时不需要重新制作整个安装座，只需要调整夹紧螺丝的锁紧力度就能适配尺寸略有差异的支撑结构，大幅提升了零件的复用率。对于从事竞赛机器人设计、小型自动化设备传动反馈结构设计的工程师来说，这种夹紧式安装座的设计思路可以直接复用，不需要从零开始构思编码器的安装固定方式，只需要根据实际使用的编码器尺寸、安装轴径调整对应参数，就能快速生成可用的安装结构，缩短结构设计的周期，同时经过赛场实际工况验证的结构强度，也能避免设计出的零件在实际使用中出现断裂、松动等问题。
