智能空调控制装置圆形分体外壳结构

　　这款圆形分体式控制器外壳，主要适配家用及小型商用场景下的空调智能控制终端使用，这类终端通常需要安装在墙面靠近空调室内机的位置，承担红外信号发射、环境参数采集、无线联网通讯的功能，外壳作为内部电路板、供电模块、传感元件的承载结构，需要同时满足安装便捷性、信号穿透性、外观协调性的多重要求。从结构设计来看，壳体采用上下分体式装配逻辑，分为上盖与底座两个核心部件，底座部分预留了标准墙面安装孔位，可直接适配常规86型底盒的安装尺寸，也支持通过膨胀螺丝直接固定在平整墙面，安装时无需额外定制转接配件，能够大幅降低现场施工的复杂度。

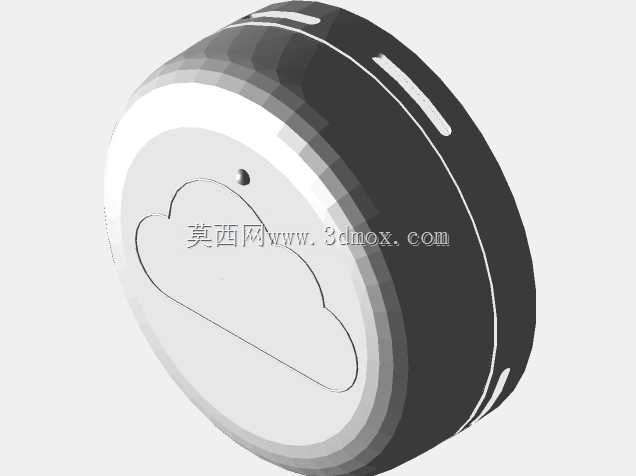

　　上盖表面做了云形的功能标识区域，对应内部四个状态指示灯的位置，分别对应电源状态、wifi连接状态、信号发射状态、配对状态，指示灯区域做了半透光的薄壁处理，既能够保证灯光清晰透出，又不会出现漏光导致的指示灯串扰问题，上盖中心位置预留了光敏传感器的开孔，开孔边缘做了倒角处理，避免积灰同时保证传感器的光线采集角度不受遮挡。壳体整体采用正圆形的外观设计，边缘做了大弧度的圆角过渡，没有尖锐的棱角，安装在墙面时不会出现磕碰风险，同时圆润的造型能够适配多数家装及商用办公的装修风格，不会显得突兀。上下壳体的配合采用卡扣加超声波焊接的组合方式，常规装配时依靠周圈均匀分布的6个卡扣即可实现预固定，需要达到更高防护等级时，可沿配合缝做超声波焊接处理，能够有效阻挡日常使用中的灰尘、飞溅的水渍进入壳体内部，保护内部电路板不受潮、不积灰。壳体背面的安装孔位做了沉头设计，固定螺丝安装完成后螺丝头不会高出底座平面，保证上盖装配时能够完全贴合底座，不会出现缝隙不均的问题。

　　考虑到内部需要容纳的元件包括wifi通讯模块、红外发射管、温湿度传感器、主控电路板、纽扣电池备用电源，壳体内部做了对应的定位柱与卡扣槽，电路板安装时可直接卡在定位柱上，无需额外打胶固定，红外发射管的位置对应壳体边缘的预留开孔，能够保证360度范围内的信号覆盖，不会因为壳体遮挡导致红外控制失灵。在壁厚设计上，壳体主体壁厚保持均匀的1.8mm，既能够保证足够的结构强度，安装时不会因为螺丝锁紧导致壳体变形，又能够尽可能缩减整体厚度，安装完成后突出墙面的尺寸控制在25mm以内，不会显得过于厚重。

　　信号传输相关的区域，包括wifi天线位置、红外发射位置，都没有做金属涂层或者加厚处理，保证无线信号与红外信号的传输效率不受影响，避免出现控制延迟、联网掉线的问题。壳体表面采用细磨砂的表面处理，不容易残留指纹与污渍，日常清洁只需要用干布擦拭即可，不会因为长期使用出现表面发亮、划痕明显的问题。从安装边界来看，底座的安装孔中心距为60mm，能够兼容绝大多数标准墙面底盒的孔位，安装时不需要重新在墙面打孔，只需要将底座固定在原有底盒上，再将内部电路板接好线扣上上盖即可完成安装，整个安装过程不需要复杂的工具，普通电工即可完成操作。上下壳体的拆分面设置在壳体侧面靠后的位置，装配完成后从正面看不到拼接缝隙，整体外观的完整性更好。考虑到不同使用场景的配色需求，壳体的结构设计预留了表面喷涂的余量，可根据实际装修风格调整外壳颜色，不需要修改内部结构即可适配不同的外观需求。内部的走线空间预留了足够的余量，能够容纳常规的220V供电接线或者低压供电接线，接线完成后不会出现线体挤压壳体导致装配不到位的问题。
