电源双电感线圈谐波滤波组件结构设计

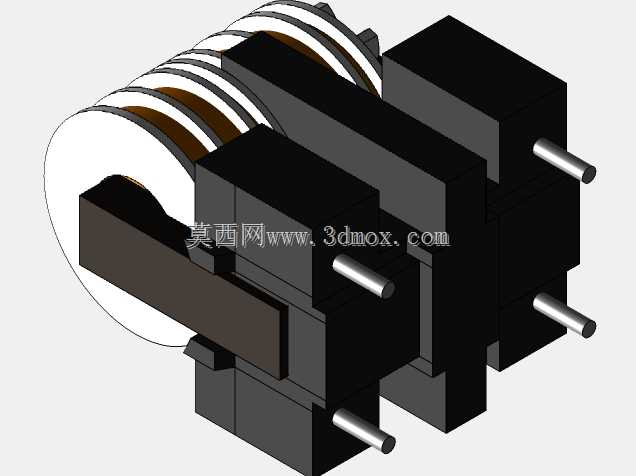

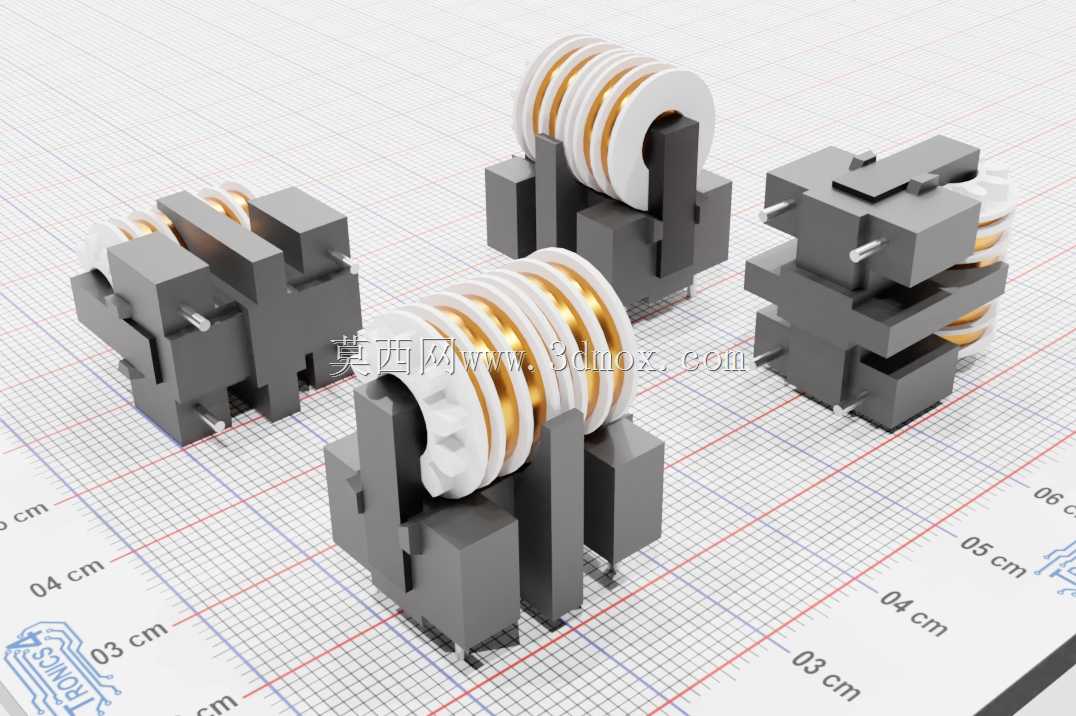

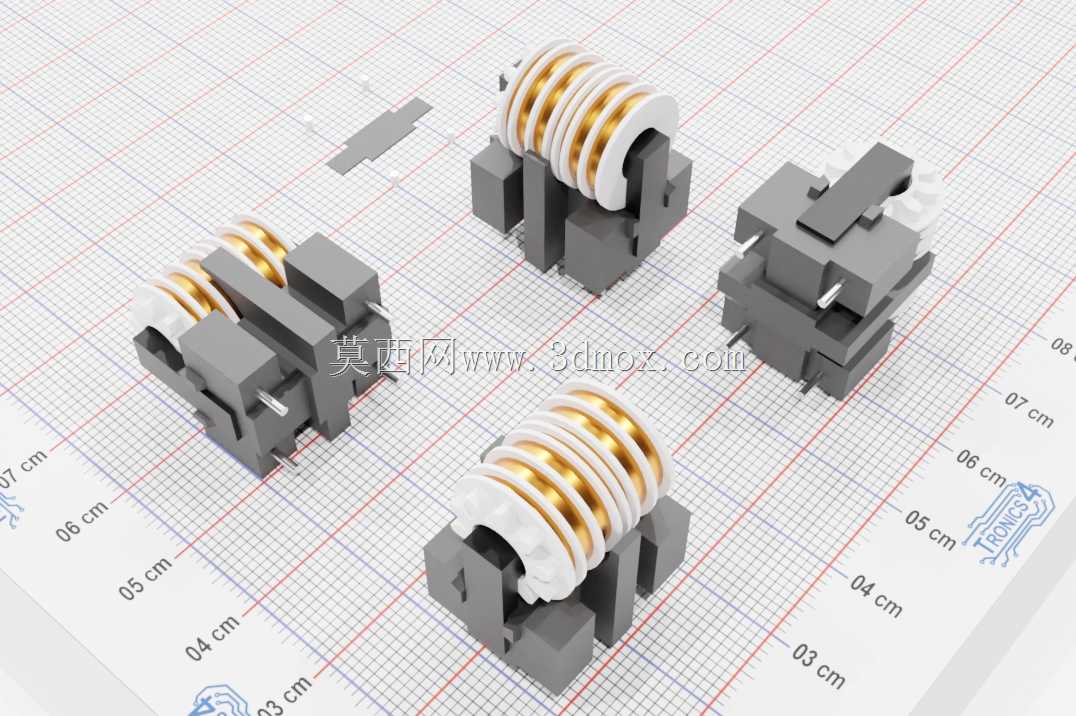

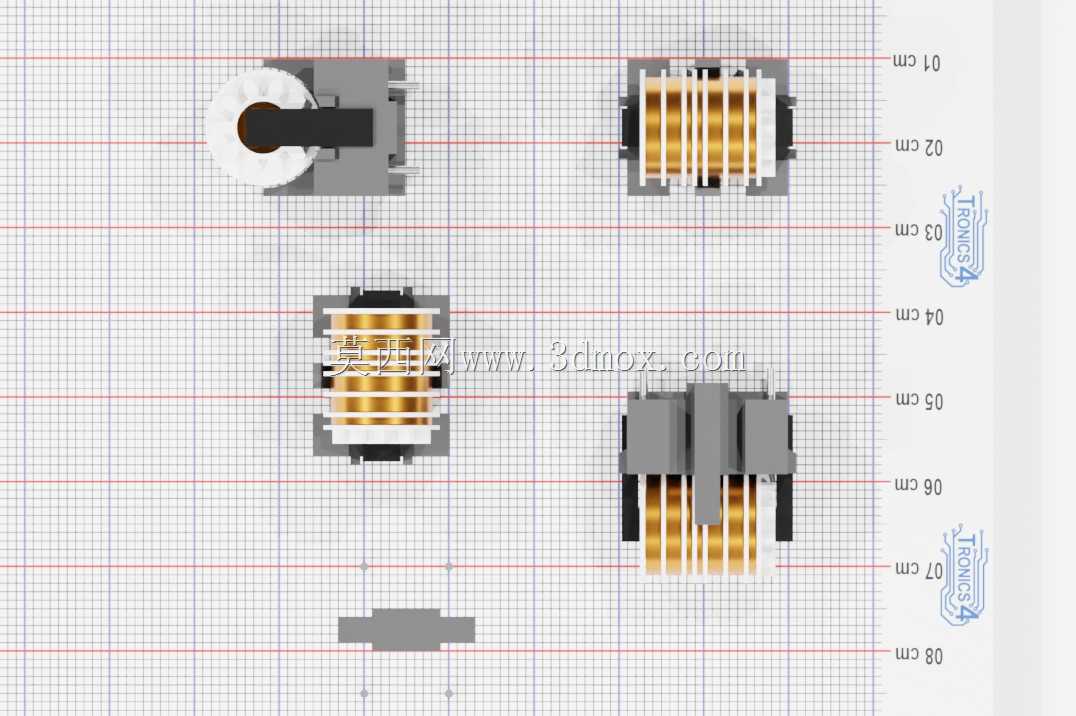

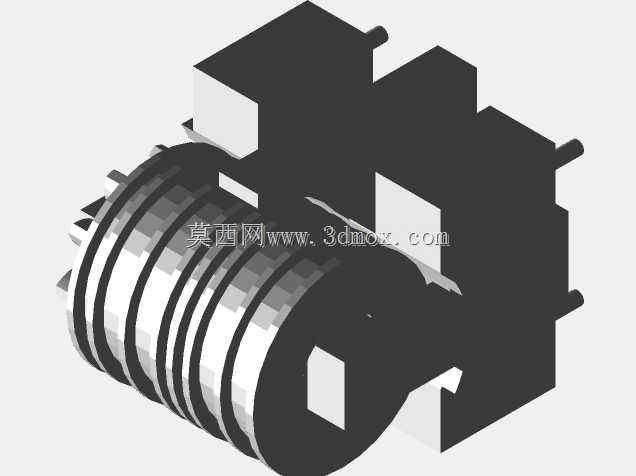

　　在开关电源、变频驱动、工业整流设备的电路设计中，谐波干扰始终是影响供电稳定性、电磁兼容性能的核心痛点，这类线圈谐波滤波组件，本质是集成双电感结构的共差模一体化滤波器件，主要承担线路侧谐波电流抑制、高频杂波滤除的功能，避免非线性负载产生的高次谐波反向窜入电网，干扰同回路其他精密用电设备的正常运行。从结构设计逻辑来看，该组件采用分体式磁芯骨架搭配分段绕制线圈的方案，磁芯部分选用高导磁率铁氧体材质的拼接式结构，中柱预留标准气隙，避免大电流工况下出现磁饱和问题，骨架采用耐高温阻燃PBT工程塑料注塑成型，绕线槽做了分段式隔挡设计，将两组绕组物理分隔，既可以降低绕组间的分布电容，拓宽高频滤波的有效频段，也能提升绕组间的绝缘耐压等级，满足安规设计中爬电距离与电气间隙的硬性要求。

　　线圈采用多层平绕工艺，漆包线选用耐高温等级的聚氨酯漆包铜线，绕制过程中严格控制每层的排线平整度，避免绕线重叠导致的局部应力集中，绕组端部直接焊接在骨架底部的插针端子上，插针采用镀锡铜材质，压装嵌入骨架的定位孔内，焊接位置做了防焊锡溢流的挡台设计，避免焊锡爬升至绕组层间引发绝缘失效。从安装边界来看，该组件采用直插式PCB安装设计，底部插针的间距符合通用电源板的标准孔位布局，插针伸出长度适配常规1.6-2.0mm厚度的PCB板波峰焊工艺要求，组件整体的外形轮廓做了边角倒圆处理，避免安装过程中划伤操作人员或相邻元器件，磁芯与骨架的配合位置设计有卡扣式定位结构，组装时无需额外粘接即可完成磁芯的预固定，后续经过真空浸漆工艺处理后，绕组、骨架、磁芯可形成牢固的整体，耐受运输及设备运行过程中的振动冲击，不会出现磁芯移位、绕组松散的问题。

　　实际应用中，这类双电感滤波组件通常布置在电源输入端口的整流桥之后、大容量滤波电容之前，与后端的X电容、Y电容组成完整的EMI滤波网络，针对150kHz-30MHz频段的传导类干扰有明显的抑制效果，相比单电感滤波方案，双绕组共模结构可以在更小的体积下实现更高的共模阻抗，同时差模电感量也能满足低频纹波抑制的需求，有效缩减电源板的占用空间。设计过程中需要重点考量的参数包括绕组的直流电阻、磁芯的饱和磁通密度、不同频率下的阻抗特性，以及整体的散热能力，由于该类组件在工作时绕组会通过一定的工作电流，产生的铜损与磁芯的铁损会导致组件本体升温，因此骨架材质的耐热温度需要满足长期工作在120℃环境下不出现形变，磁芯的居里温度需要高于150℃，避免高温下磁导率下降导致滤波性能衰减。

　　从结构细节来看，磁芯的拼接端面做了精密研磨处理，拼接后的气隙误差控制在0.02mm以内，保证每批次产品的电感量一致性，绕组的引出线与插针的连接位置做了应力释放设计，避免PCB板受力时扯断漆包线，组件整体的高度尺寸控制在常规电源模块的限高范围内，不会与电源外壳或上层散热片产生结构干涉。在进行整机结构布局时，这类滤波组件需要远离板上的高频开关变压器、功率MOS管等强干扰源，同时组件本体不能紧贴电解电容等对温度敏感的元器件，避免自身工作温升加速周边元器件的老化，安装时插针焊接需要控制焊接温度与时间，避免高温传导至骨架导致插针松动或骨架变形。
