三孔安装位铝挤型电子散热构件

　　做了十几年电源类结构设计，这类三孔铝挤散热件是小功率电源模块、板载变压器周边最常用的散热配套件，很多刚入行的工程师选散热件总盯着热阻参数表，实际落地的时候安装孔位、外形边界卡不进壳体才是最容易踩的坑。先从实际应用场景说，这类散热件主要贴装在小功率电源变压器、整流桥、线性稳压芯片这类发热功率在5-15W区间的板载器件上，常见于工业控制板卡、小功率开关电源模块、嵌入式设备供电单元里，不像大功率设备用的鳍片散热器要做热管或者焊接鳍片，这类小尺寸铝挤件靠一体挤压成型的鳍片结构，配合器件表面的导热垫就能把结温控制在器件允许的工作区间，成本低、批量一致性好，是小功率散热场景的首选方案。

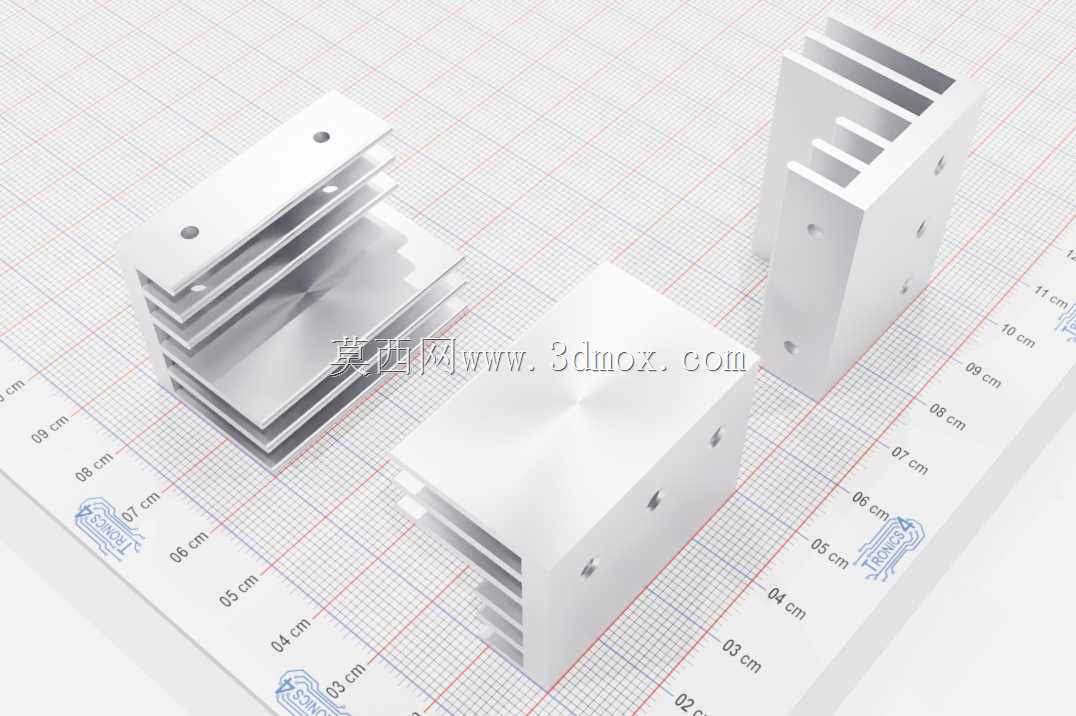

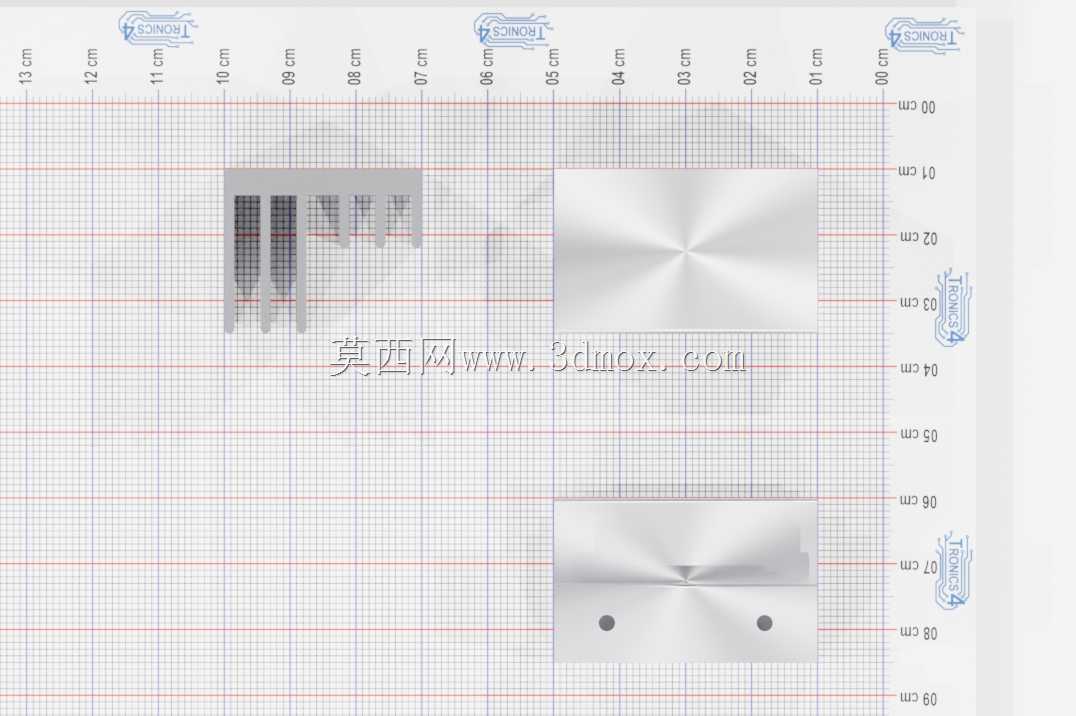

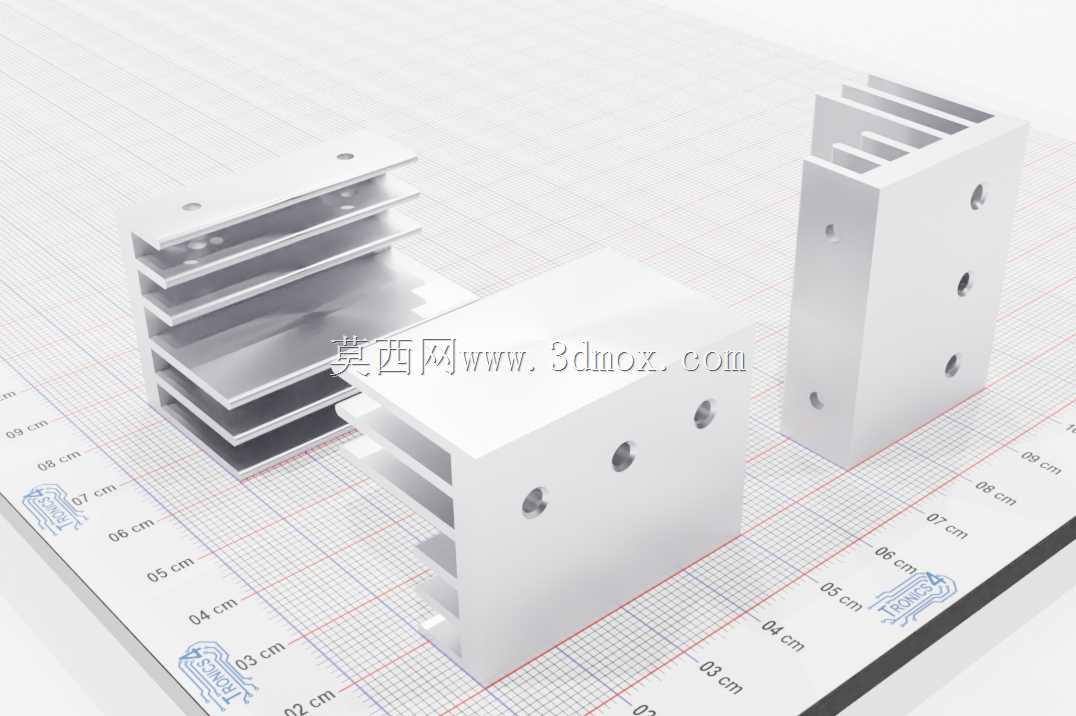

　　说回结构本身，这款散热件的核心尺寸边界是长度25mm、宽度40mm、总高度30mm，这个尺寸是卡着常规PCB板上电源区域的预留空间做的，很多工控板的电源区预留的散热空间高度一般不超过35mm，30mm的总高留了2mm的导热垫压缩量+3mm的壳体安全间隙，不会出现装完散热器顶到上盖的问题。三个安装孔的位置是这款件的设计核心，不是随便打三个孔凑数，孔位是对应常规TO封装功率器件、卧式安装变压器的固定螺柱位置做的，孔位公差控制在±0.1mm，安装的时候不用额外扩孔，M3的自攻螺丝或者铜柱都能直接固定，三个孔呈非对称排布，刚好避开器件下方的走线区域，不会出现螺丝打穿PCB走线的问题，很多新手设计散热件的时候把孔位打在器件引脚正上方，装的时候螺丝碰到引脚短路，这种细节都是批量生产踩过坑才会注意到的。

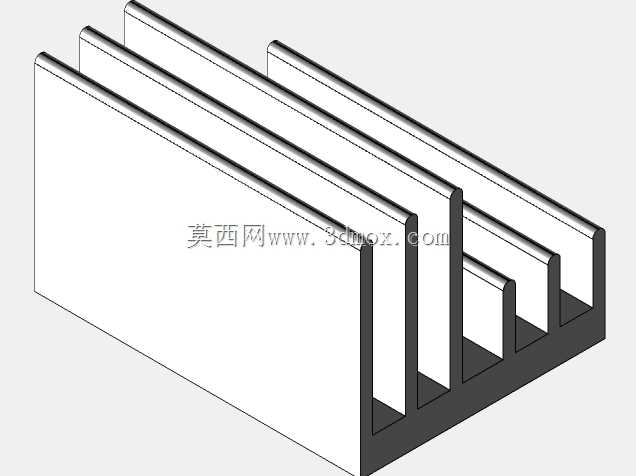

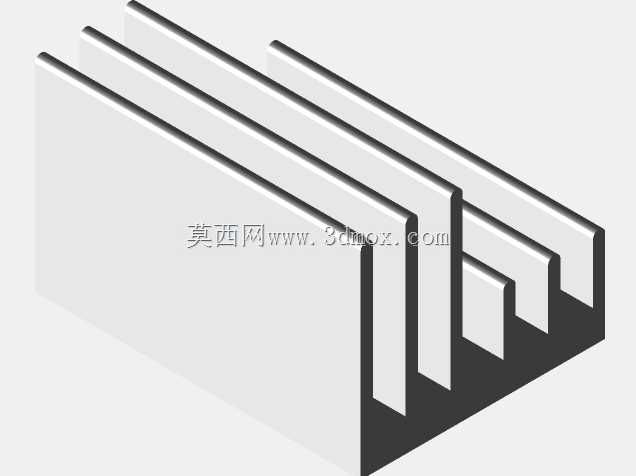

　　鳍片的设计也有讲究，不是鳍片越密散热越好，这款件的鳍片间距留了2.5mm，是自然对流场景下的最优间距，间距太小的话灰尘容易卡在鳍片缝隙里，用个一两年积灰之后热阻会飙升30%以上，自然对流的风速低，鳍片太密反而会在缝隙里形成死区，热空气散不出去。鳍片厚度1.2mm，铝挤成型的时候不会出现变形，批量生产的时候良率能到98%以上，要是鳍片做太薄，挤压出来的件容易出现鳍片歪扭，后期校形的人工成本比材料成本还高。底座厚度留了3mm，这个厚度是为了保证热量能快速从贴装面扩散到整个鳍片根部，底座太薄的话热量集中在器件贴装的位置，没法均匀 spread 到所有鳍片上，边缘的鳍片相当于没起作用，太厚的话又会增加不必要的重量和材料成本，3mm的厚度刚好平衡了导热效率和成本。

　　安装边界这块要特别说明，散热件的安装面做了0.05mm的平面度处理，不用额外打磨就能和器件表面贴合，要是平面度太差，导热垫压下去有的地方接触不到，热阻会大很多。三个安装孔都做了0.3mm的沉孔，螺丝装完之后帽头不会凸出来，不会刮到旁边的导线或者其他元器件。侧面的鳍片和底座的连接处做了R0.5的圆角，不是尖锐的直角，一方面是铝挤成型的时候模具寿命更长，另一方面生产和装配的时候不会划手，很多小厂做的散热件边角锋利，装配工人装的时候经常被划破手，这种细节虽然不影响散热性能，但对批量装配的友好度提升很大。

　　实际选型的时候要注意，这款散热件适合自然对流的使用场景，要是设备内部有强制风冷的话可以选鳍片更密的型号，但自然对流场景下这个结构的散热效率刚好匹配10W左右的发热器件，环境温度40℃的时候，器件结温能控制在85℃以内，满足工业级设备的长期工作要求。另外铝挤材质用的是6063-T5，导热系数大概200W/(m·K)，比纯铝的强度好，挤压成型的精度更高，表面做了本色阳极氧化，氧化层厚度10μm左右，一方面是绝缘，另一方面是提升表面的辐射散热效率，别小看阳极氧化的作用，自然对流场景下辐射散热能占到总散热量的40%左右，裸铝的表面发射率只有0.05，做了阳极氧化之后能到0.8以上，散热效率提升很明显。

　　很多工程师做结构设计的时候总觉得散热件是标准件随便选，实际每个安装孔位、每个尺寸边界都是对应特定的安装场景的，这款三孔的散热件就是专门针对卧式安装的小功率电源变压器周边器件做的配套结构，不用自己再画图开模，直接拿来就能用，能省不少开模的成本和周期，做小批量样机或者量产产品的时候，选这种成熟的现成结构，比自己重新设计靠谱得多，毕竟这类结构都是经过大量实际产品验证过的，不会出现散热不够或者装不上的问题。
