XL4015降压模块防护外壳结构设计

　　这款XL4015降压转换器外壳，是针对LM2596、XL6009系列DC-DC降压模块做的定制化封装结构，日常在桌面电源改装、小型工控板供电改造、车载电子加装、DIY电子项目集成场景里用得极多，很多做嵌入式开发、小型设备集成的工程师，都会给裸露的降压模块配这类外壳，避免模块引脚误碰短路、积灰受潮，也能让外露的电源模块更规整，方便在设备内部固定排布。

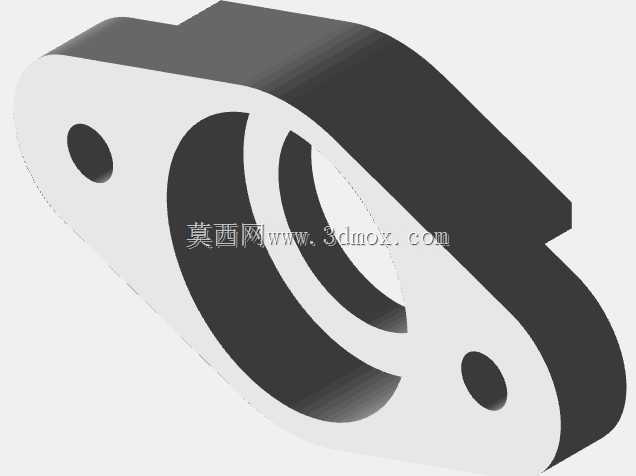

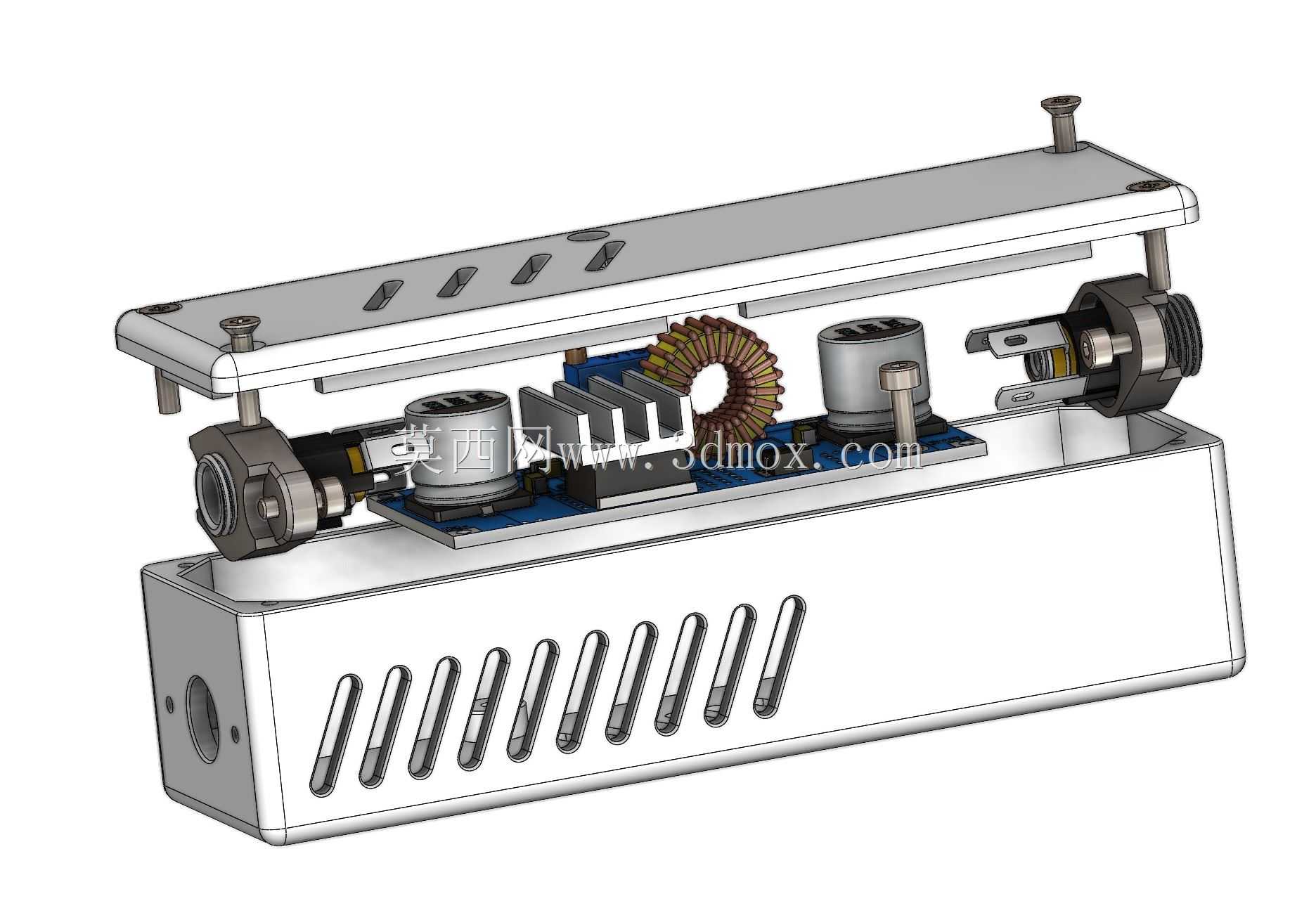

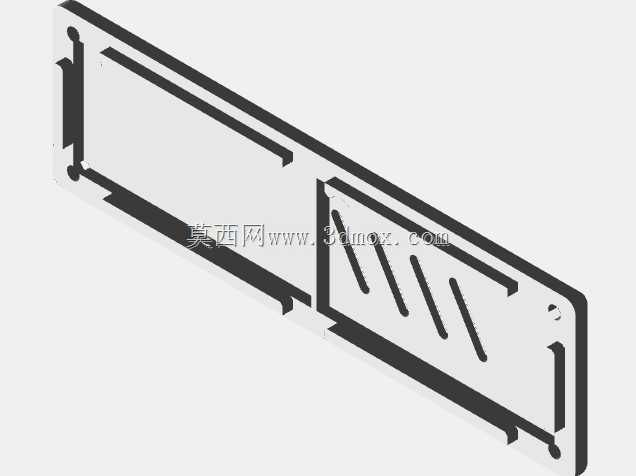

　　从结构设计逻辑来看，外壳采用上下分体式扣合结构，下壳为主体容纳腔，深度刚好匹配XL4015模块加周边电容、电感、接线端子的整体堆叠高度，不会因为腔体过深浪费安装空间，也不会因为腔体过浅压到板上的电解电容顶部。上壳表面开了多道平行的长条形散热槽，刚好对应模块上功率电感、整流二极管、XL4015主芯片这些发热元件的正上方位置，工作时产生的热量可以通过槽位直接对流散出，不用额外加装散热风扇就能满足15W以内功率输出的散热需求，避免封闭外壳导致的模块过热降额。

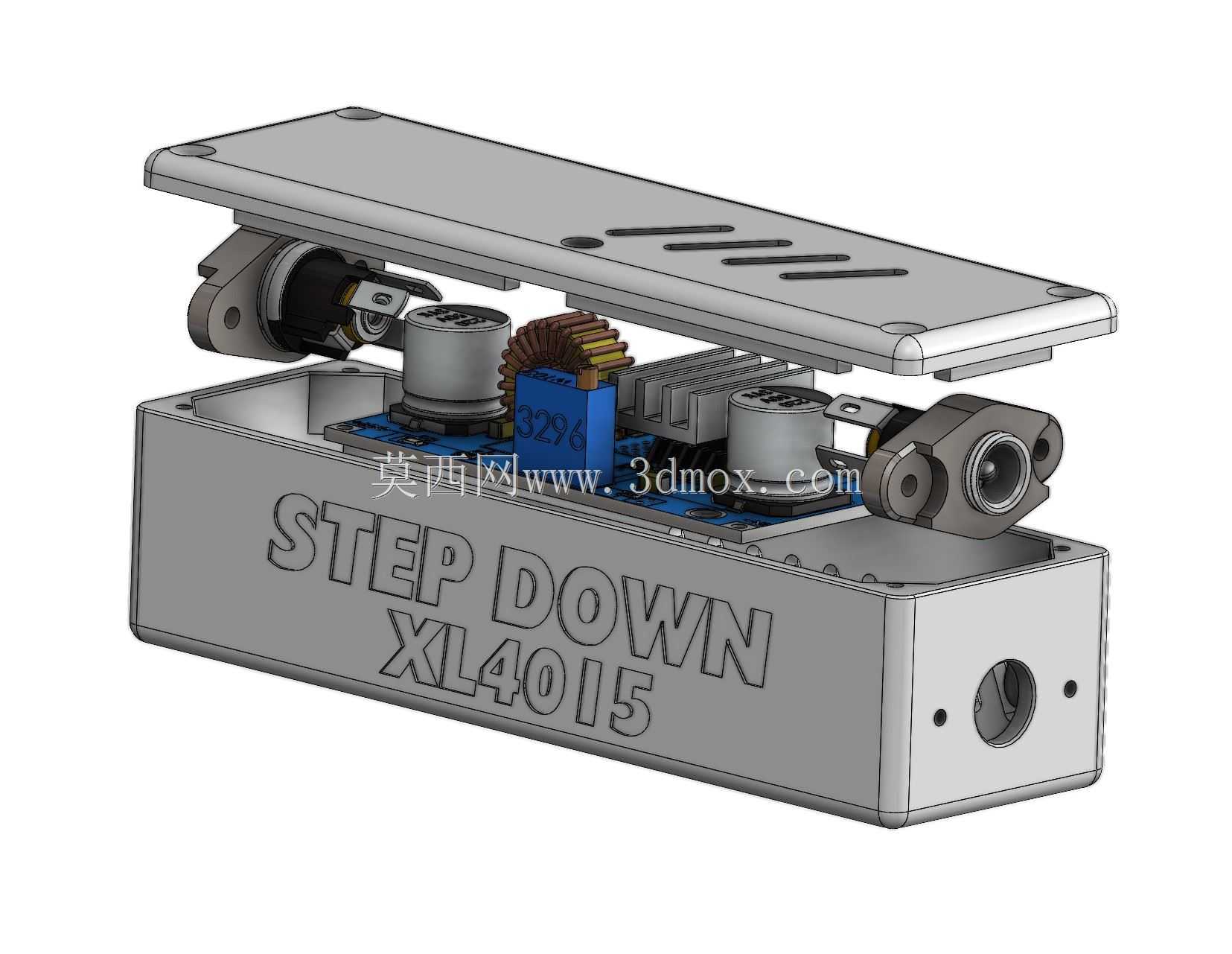

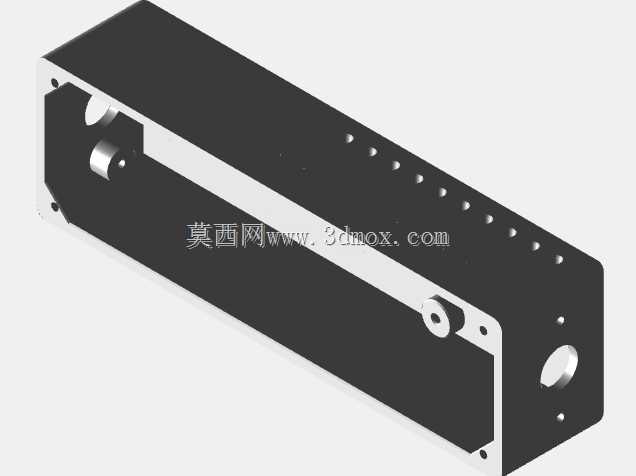

　　下壳侧面预留了输入输出接线的过孔，位置刚好对齐模块上常用的接线端子安装位，不管是用焊线直连还是用接线端子压线，线材都能从侧面规整引出，不会出现线材弯折过度压到板上元件的问题。下壳两端还做了带安装孔的固定耳，安装孔的孔径适配M3螺丝，可以直接固定在设备内壁、型材框架或者PCB安装柱上，固定耳和壳体主体做了加厚过渡，不会因为拧螺丝的时候受力开裂。壳体表面做了凹陷的标识刻印，直接标注了STEP DOWN和XL4015字样，后期批量生产的时候不用额外贴标签，就能快速识别模块类型，避免和升压模块、其他参数的降压模块混装。

　　从安装边界来看，壳体整体外形做了圆角过渡，没有尖锐的棱角，在狭小的设备舱里安装的时候不会刮伤其他线材或者绝缘层，内部腔体的边角做了让位槽，刚好避开模块板上突出的焊点和元件引脚，不会出现装壳的时候顶坏元件的问题。上下壳的扣合位做了小卡扣结构，不用打螺丝就能紧密扣合，后期需要调整模块接线、更换元件的时候，直接撬开卡扣就能拆开，维护起来很方便，同时扣合后上下壳的接缝很小，日常使用中的灰尘、飞溅的小杂物不会轻易进到壳体内接触电路板。

　　在实际选型使用的时候，这款外壳适配的是常规尺寸的XL4015降压模块，也就是板载两个大电解电容、带功率电感、输入输出端带接线柱的通用版本，安装前只需要确认模块的长宽尺寸和腔体匹配，不需要额外对电路板做裁切改造，直接把模块放进下壳，扣上上壳就能完成组装。对于需要把降压模块集成到成品设备里的场景，这款外壳能把原本裸露的电路板完全包裹，只留出接线的位置，既满足安规里对带电部件防护的要求，也能提升整个设备内部的规整度，避免设备运输、使用过程中震动导致模块移位、引脚短路的问题。另外壳体侧面的过孔也可以根据使用需求加装防水接头，在一些有少量溅水的户外小型设备场景里，稍微做下接缝密封就能满足基础的防护要求，不用重新开模定制外壳，能大幅缩短小批量设备开发的周期。
