适配小型控制板的嵌入式PCB安装外壳

　　在小型电源控制、弱电信号转换类设备的开发落地环节，PCB的安装防护壳体往往是容易被忽略却直接影响成品可靠性的部件，这款适配特定控制板的PCB外壳，正是面向小体积嵌入式控制场景开发的结构件。从实际应用场景来看，这类壳体主要适配桌面级小型电源转换模块、嵌入式信号采集控制板、弱电回路控制单元的安装需求，常见于小型工控辅助模块、定制化电源适配装置、桌面电子实验装置的电路防护环节，能够在有限的安装空间内完成PCB的固定、外部接口对位、电路绝缘防护的核心作用。

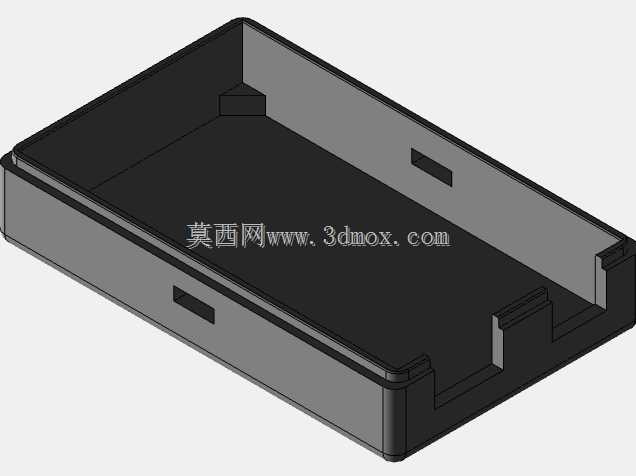

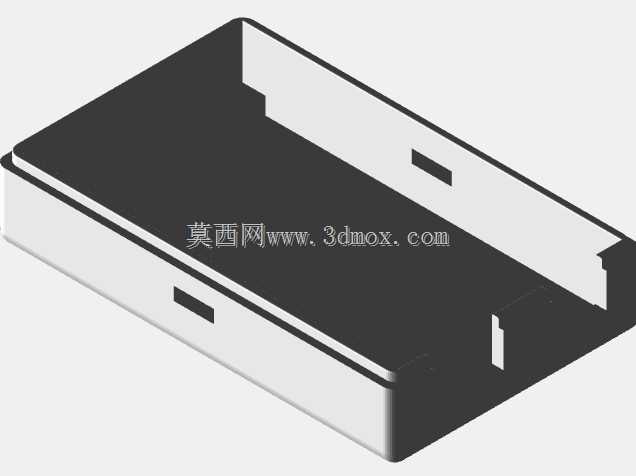

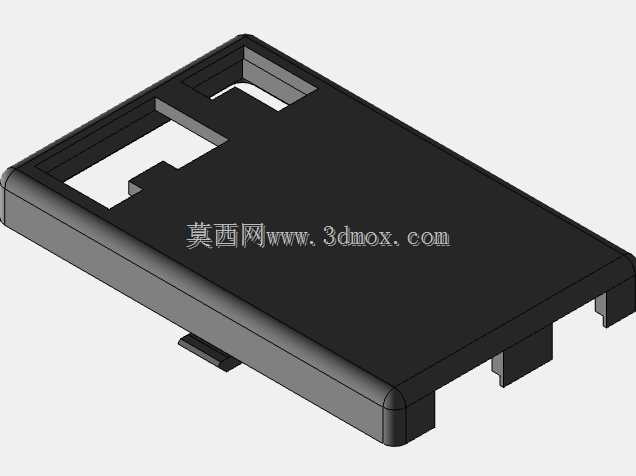

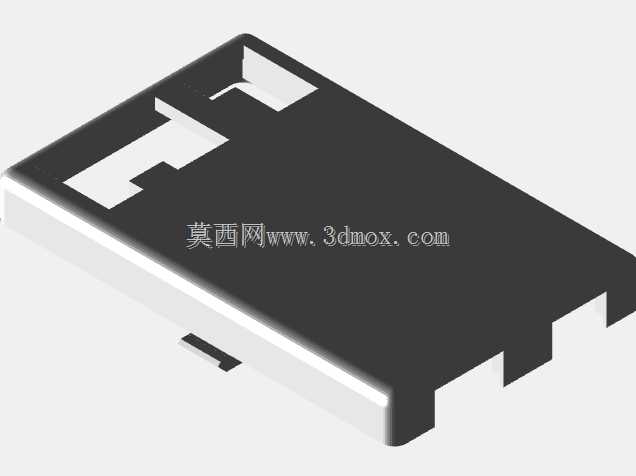

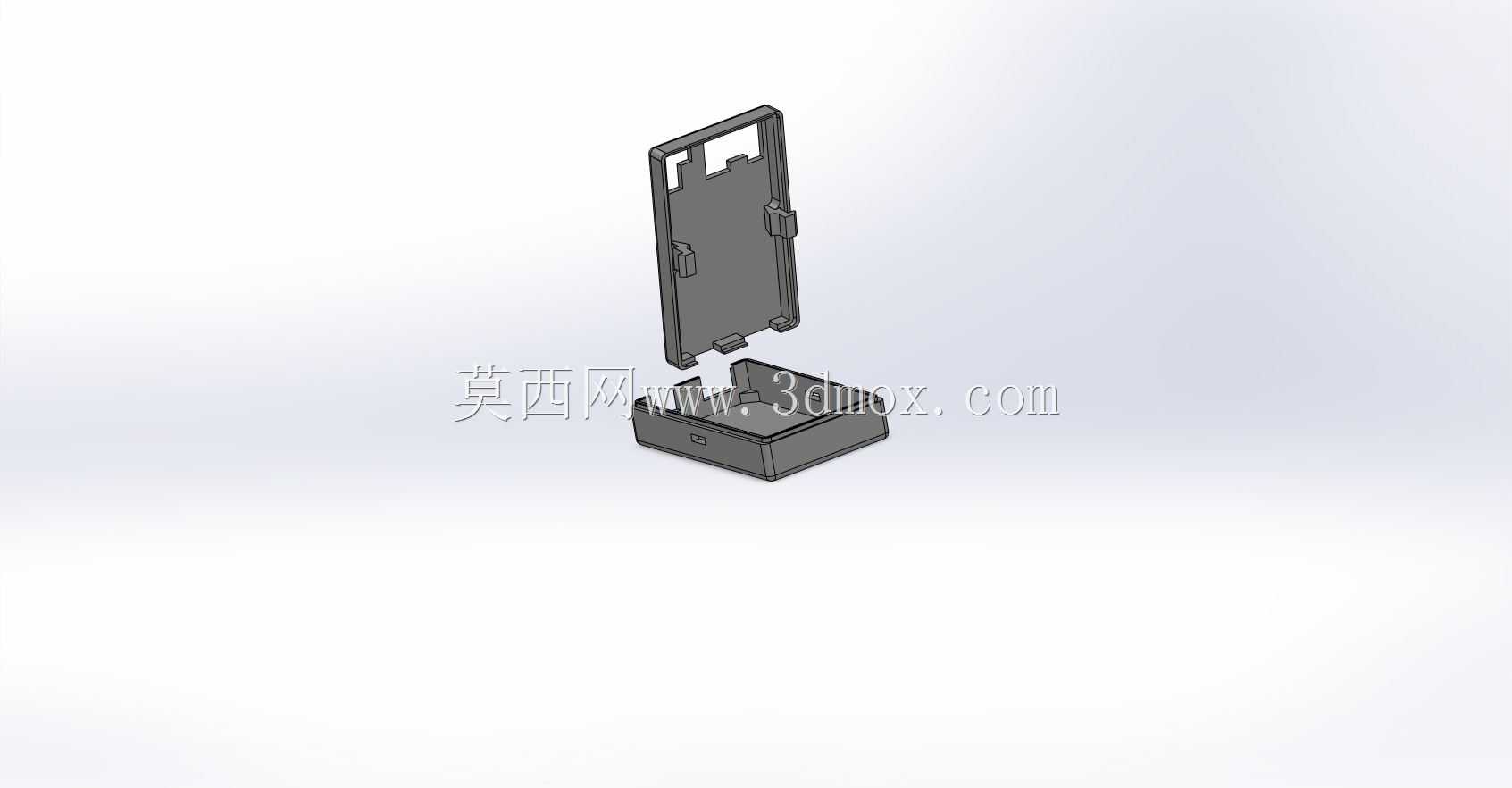

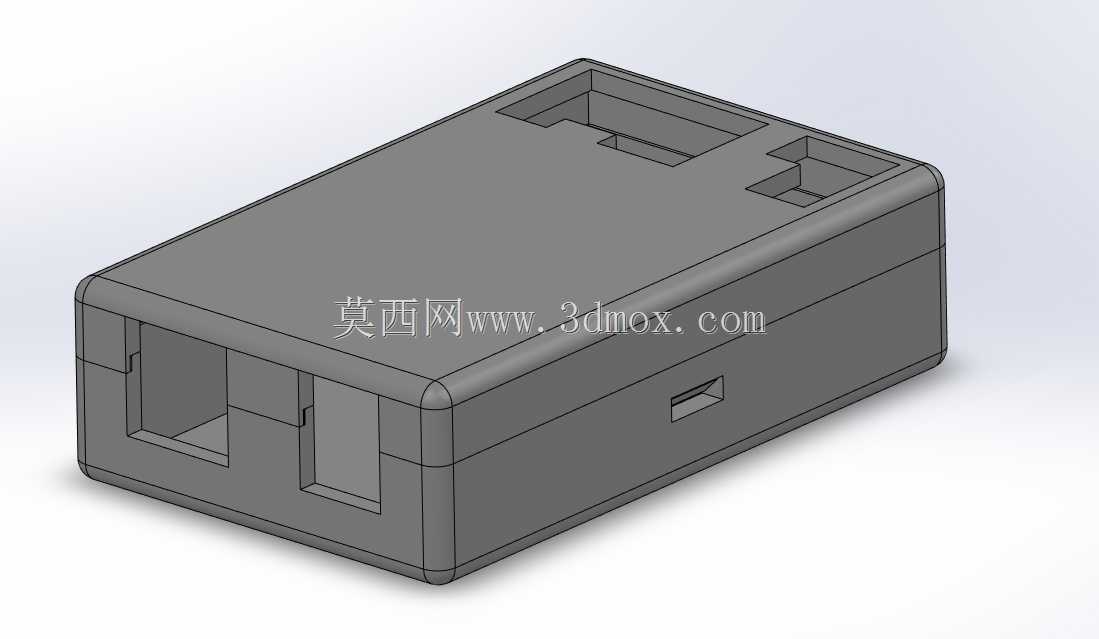

　　从功能特性上看，这款壳体采用上下扣合的装配结构，无需额外的金属紧固件即可完成壳体闭合，壳体侧壁预留的卡扣结构能够在扣合后提供足够的锁紧力，避免日常使用中受震动出现壳体松脱的情况。壳体端面预留的两个矩形开口，是对应PCB板端的外接接口位置，能够直接让板载的接线端子、通讯接口从壳体内部伸出，无需额外的转接件即可完成外部线路的对接，壳体侧面预留的小型矩形卡槽，是对应板载侧置按键或者指示灯的位置，既可以作为按键的操作让位，也能够让指示灯的光线从卡槽位置透出，方便用户观察设备的运行状态。壳体顶部预留的两处异形凹槽，是对应PCB板上高度突出的元器件的让位空间，避免壳体扣合时挤压板载电容、接线端子等高度超过PCB板面的元件，同时凹槽的结构也能够在壳体堆叠放置时起到一定的定位作用，减少批量存储运输过程中壳体之间的滑动磨损。

　　从设计思路层面拆解，这款壳体的整体结构围绕适配特定尺寸的控制PCB展开，首先是内腔的尺寸边界完全匹配目标PCB的长宽尺寸，PCB装入后不会在壳体内出现横向的窜动，壳体内部的边角位置预留有微小的支撑凸台，PCB放置在凸台上后，板面与壳体底壳之间会留出均匀的间隙，避免PCB背面的焊盘直接接触壳体底面造成短路，同时这个间隙也能够为板载的贴片元件留出足够的空间，避免元件受压损坏。壳体的边角全部采用小圆角过渡，既能够避免注塑生产过程中出现应力集中导致的壳体变形，也能够在安装使用过程中避免尖锐边角划伤操作人员，同时圆角结构也能够提升壳体整体的抗冲击能力，在受到轻微磕碰时不会出现边角崩裂的情况。

　　关于安装边界的相关设计，这款壳体的外部轮廓采用规整的长方体结构，外部长宽高尺寸适配小型设备的内部安装空间，既可以直接放置在桌面作为独立模块的外壳使用，也可以通过壳体侧面的预留安装位（图中未显示的背部结构可搭配双面胶或者小型固定片）固定在设备内部的安装板上。壳体的壁厚采用均匀的等壁厚设计，符合注塑成型的工艺要求，能够避免注塑过程中出现缩痕、缺料等成型缺陷，适合小批量注塑生产，也能够满足3D打印打样的工艺要求，开发者在完成PCB设计后可以直接打印该壳体进行装配验证，缩短产品开发的验证周期。

　　在实际使用过程中，这类定制化的PCB外壳相比通用外壳能够大幅减少后期的二次加工工作量，不需要用户自行对通用外壳进行开孔、打磨来适配接口位置，所有的让位结构、接口开口都已经按照目标PCB的布局完成设计，PCB装入后只需要扣合上下壳即可完成装配，能够大幅提升小批量设备的组装效率。同时壳体的封闭结构能够为内部PCB提供基础的防尘、防触碰防护，避免日常使用过程中灰尘、金属碎屑落到PCB上造成电路短路，也能够避免用户误碰到板载的带电部件造成安全隐患，对于低压弱电类的控制模块来说，这种防护等级已经能够满足绝大多数室内使用场景的需求。
