90度弯插式四针ATX电源连接器结构

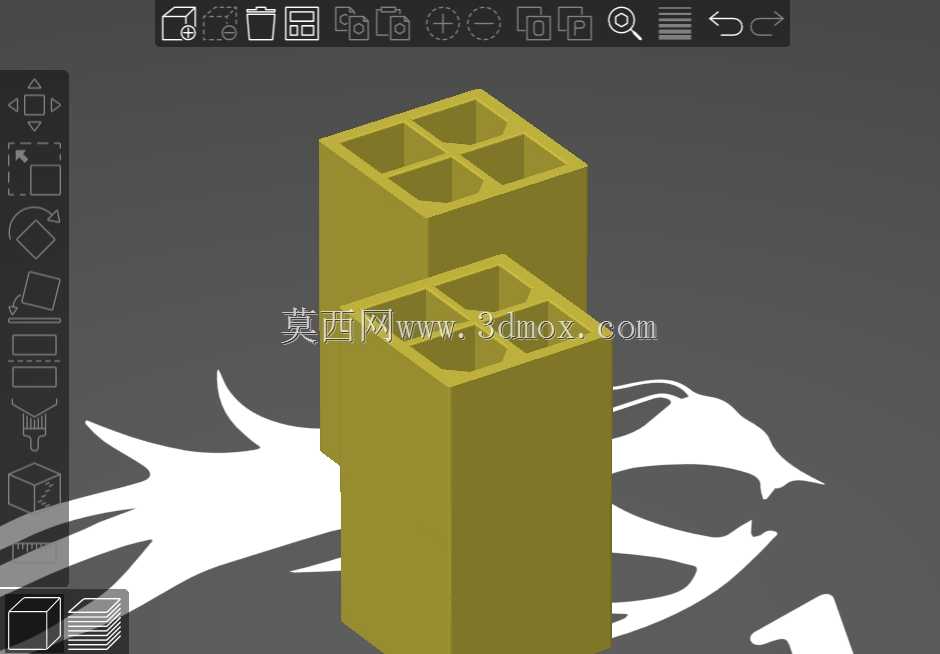

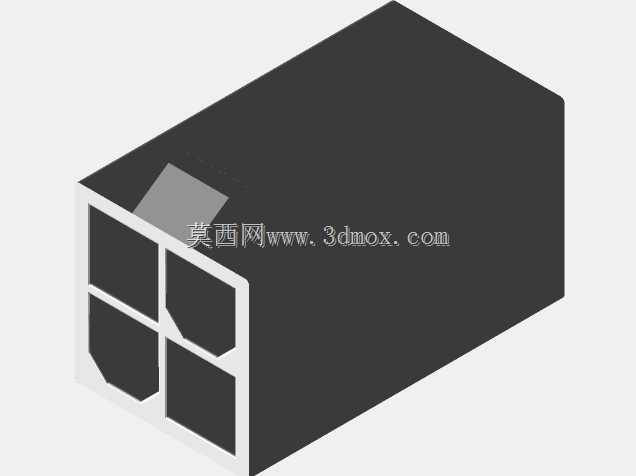

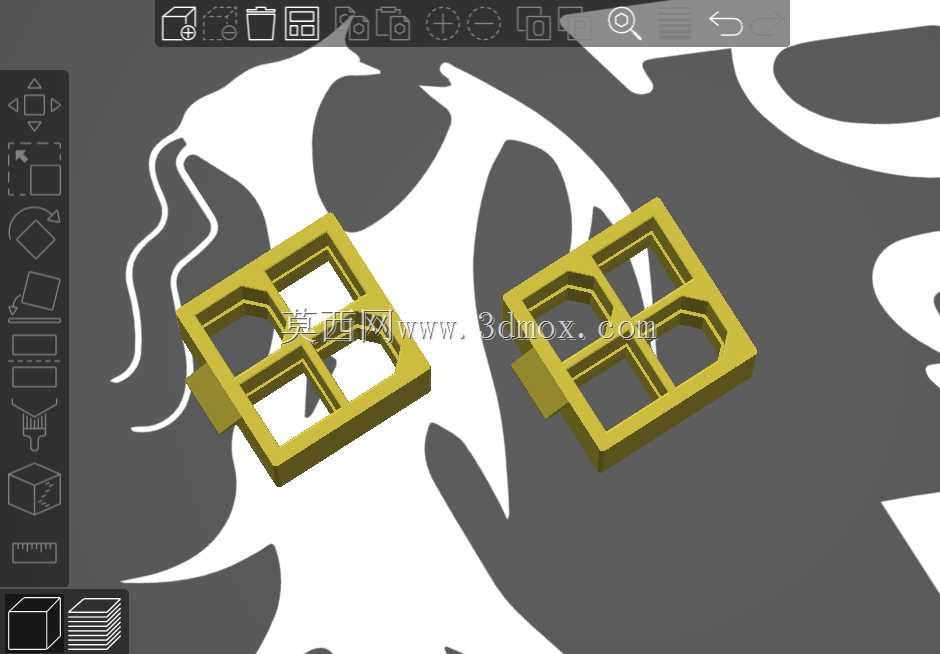

　　在PC电源、工业控制板卡、小型嵌入式供电模组的板级供电链路里，这类90度布局的四针ATX连接器是解决机箱内部走线空间受限问题的常用接插部件，和直插式同规格连接器相比，它的插针出线方向平行于PCB板面，不会在板卡垂直方向占用过多高度空间，尤其适配1U、2U等薄型机箱、紧凑型工控机的内部装配场景，避免直插接插件过高导致的侧板盖合干涉、线材弯折半径不足引发的铜芯断裂隐患。从结构设计逻辑来看，这款连接器的塑壳采用带定位卡扣的方体基座，四个插针腔室做了不对称防呆设计，其中一个腔室的边角做了斜切限位，装配时如果插针方向和塑壳腔室不匹配就无法完全推入，从根源上避免现场装配、后期维护时插反导致的电源极性接错，烧坏板卡供电回路的问题。

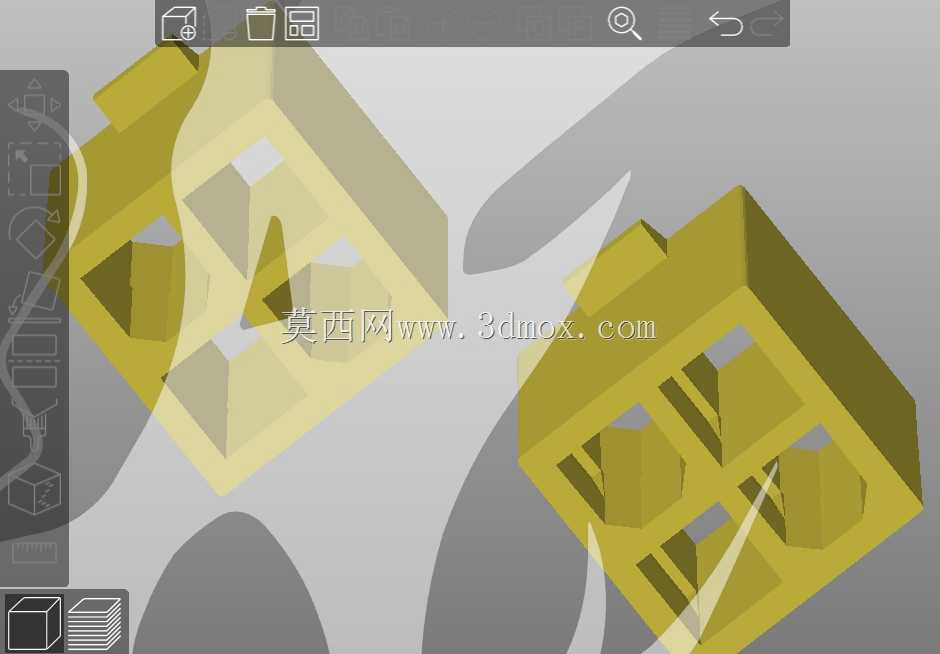

　　塑壳外侧的楔形卡扣是和板端焊接的塑座配合的锁止结构，插头插入到位后卡扣会自动卡入塑座的限位槽内，常规的设备运输振动、线材拉扯都不会导致接插件松脱，只有按压卡扣解锁位才能顺利拔出，接插保持力符合板级供电接插件的通用可靠性要求。安装边界上，这类连接器的板端塑座焊接在PCB板面时，需要在焊盘周边预留不小于2mm的塑壳避让空间，插针伸出PCB背面的焊脚长度控制在1.5mm以内，过波峰焊时不会出现连锡、焊脚过高顶到机箱壳体的问题；90度弯插的出线方向可以根据板卡布局选择朝上或者朝下，布线时线材顺着板面延伸，不需要做90度的硬弯折，线材的弯曲应力不会直接作用在焊盘上，长期使用也能减少焊盘脱焊、虚接的故障概率。

　　从功能特性来说，四个插针分别对应两路12V供电和两路接地回路，载流能力满足CPU辅助供电、板卡外设扩展供电的常规功率需求，塑壳采用的绝缘材质耐温范围覆盖常规波峰焊的工艺温度，过炉时不会出现塑壳变形、腔室错位的问题，插针表面的镀锡层能保证长期使用后的接触电阻稳定，不会因为氧化出现供电压降过大、接插件发热的问题。在实际选型应用时，需要注意连接器的插针间距和板端塑座的匹配度，不同厂商的同规格4pin ATX连接器虽然针脚定义一致，但塑壳的卡扣尺寸、插针伸出长度会有细微差异，混用可能出现插合不到位、锁止失效的问题，建模时要把塑壳的拔模斜度、卡扣的形变余量考虑进去，装配干涉检查时要预留0.1mm的配合间隙，避免量产时出现塑壳装配过紧、插拔力过大影响装配效率的问题。

　　另外这类连接器的塑壳前端做了导向倒角，插头对准塑座时不需要完全精准对位，顺着倒角就能顺利滑入腔室，能有效提升生产线的装配速度，减少人工对位的时间成本。针对内部走线空间紧张的设备，选用这种90度布局的连接器还能压缩整机的内部堆叠高度，让板卡和机箱侧壁的距离可以进一步缩小，帮助设备实现更紧凑的外形尺寸，同时线材顺着板面排布也能优化机箱内部的风道，不会因为线材垂直凸起阻挡散热风流，提升整机的散热效率。
