带Type-C PD接口的10W无线充电结构设计

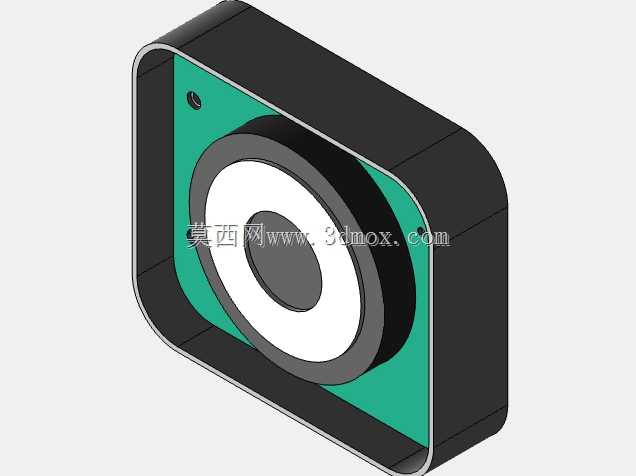

　　日常桌面电子设备补能场景中，零散的充电线缆往往会占用大量桌面空间，线材缠绕、接口反复插拔磨损的问题长期困扰用户，这款10W功率的无线充电结构，正是针对桌面小功率数码设备的无线补能需求开发，适配支持Qi协议的手机、TWS耳机充电盒等小型数码产品，可直接嵌入桌面家具、车载中控扶手、公共区域充电台面等场景做内嵌安装，也可搭配外壳作为独立桌面充电器使用。从功能实现逻辑来看，该结构集成Type-C PD触发模块，可自动识别受电设备的功率需求，切换5V常规充电与9V快充输出档位，其中9V档位可实现10W额定功率的无线电能传输，满足日常设备的快速补能需求，内部线圈居中布置，配合磁屏蔽层减少漏磁，既提升充电时的能量转换效率，也避免对周边放置的磁条卡、数码存储设备造成电磁干扰。

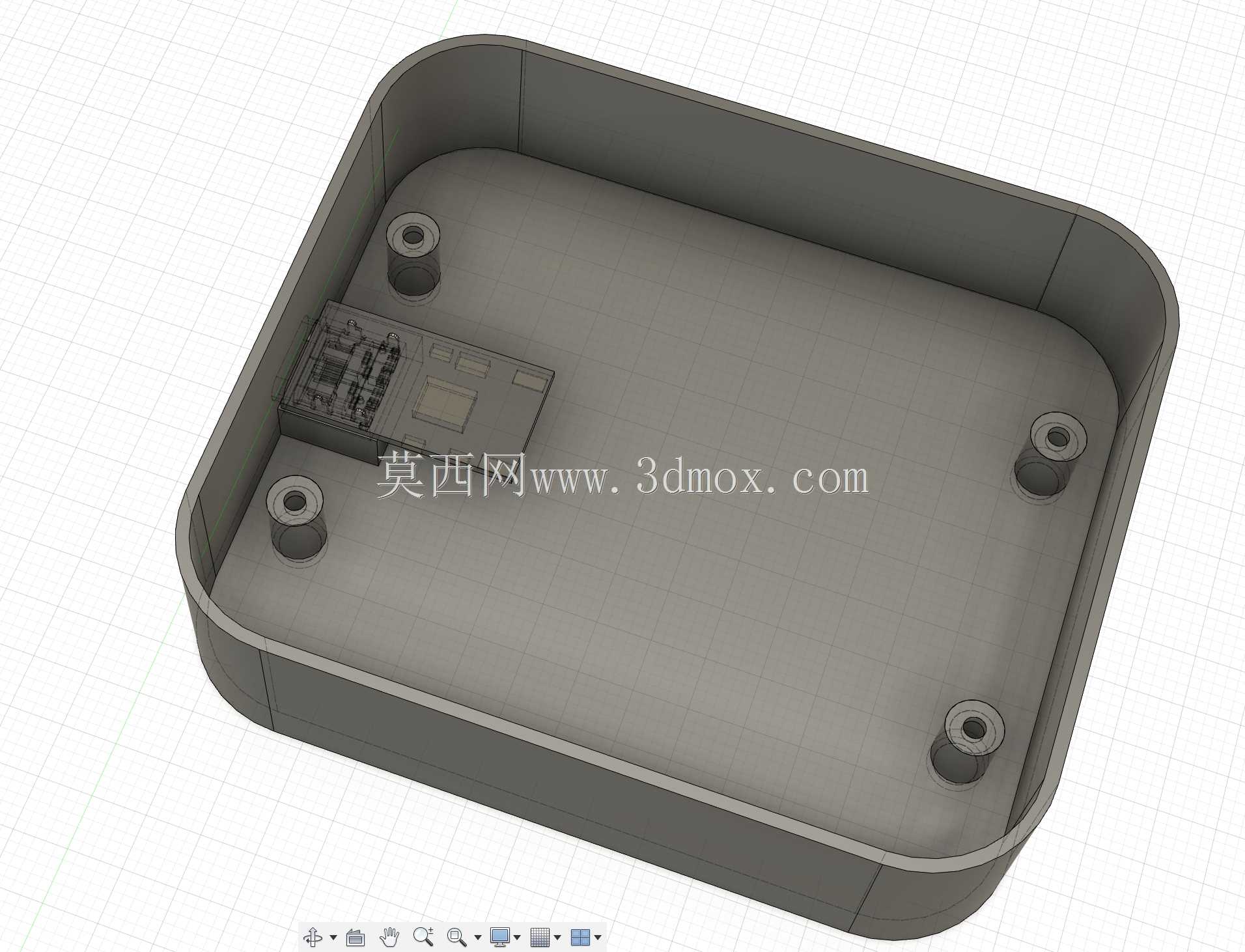

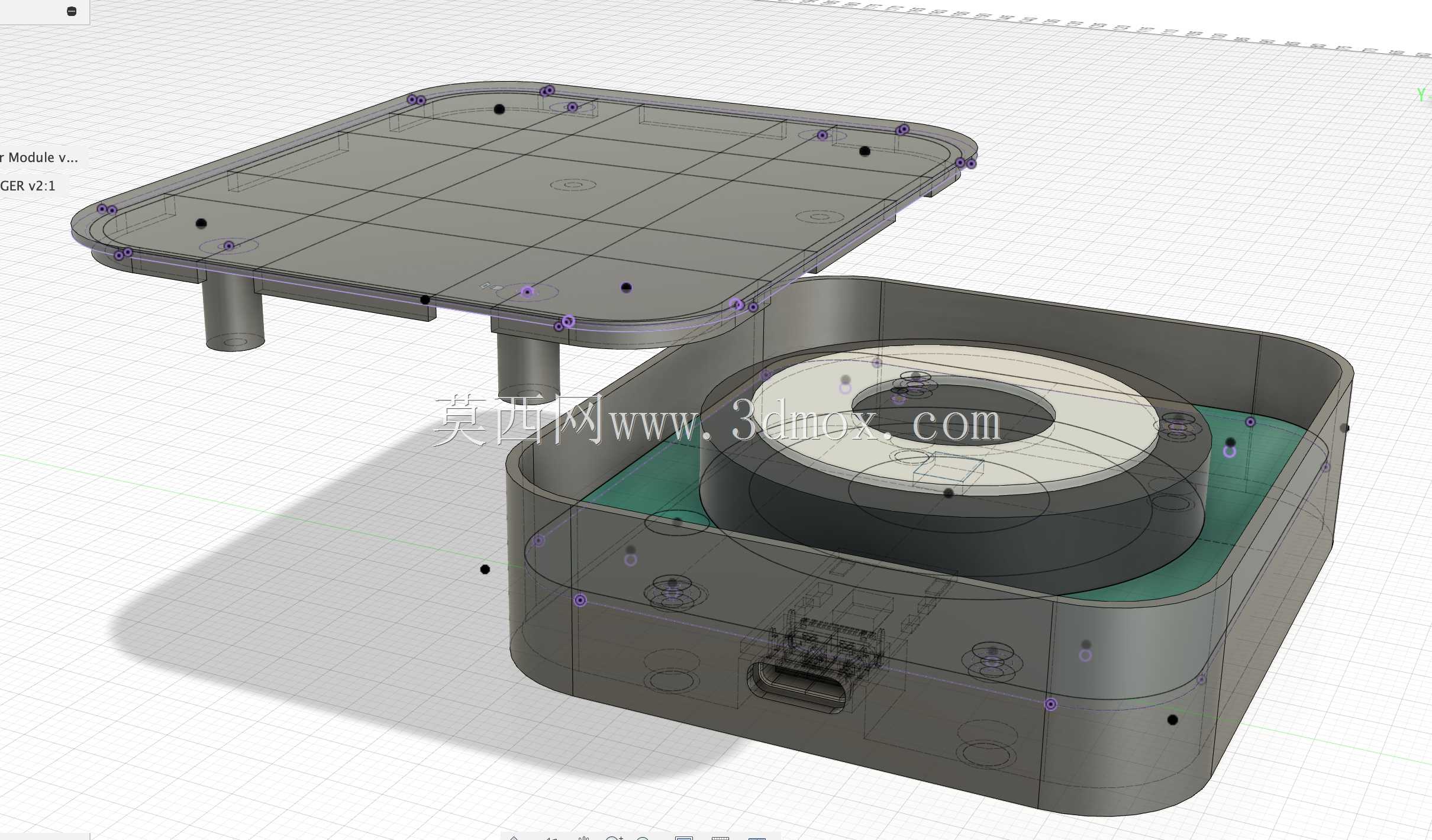

　　结构设计阶段优先考虑了装配与安装的通用性，上下壳体采用四角卡扣加定位柱的配合方式，装配时无需额外打胶即可实现壳体的初步固定，内部PCB板、线圈组件均设置独立的定位槽位，可直接卡入壳体预设的卡槽内，减少组装时的对位调整工序，适合小批量组装生产。安装固定孔位做了兼容设计，默认适配M2.5×8规格的安装螺钉，对应孔位直径设置为2.4mm，可保证螺钉拧入后的紧固强度，避免长期使用后出现壳体松动；若实际安装场景中需要使用M2×8规格的螺钉，只需调整对应安装柱的拉伸特征，将孔直径修改为2.0mm即可适配，无需重新设计整体壳体结构，大幅降低不同安装场景下的改造成本。

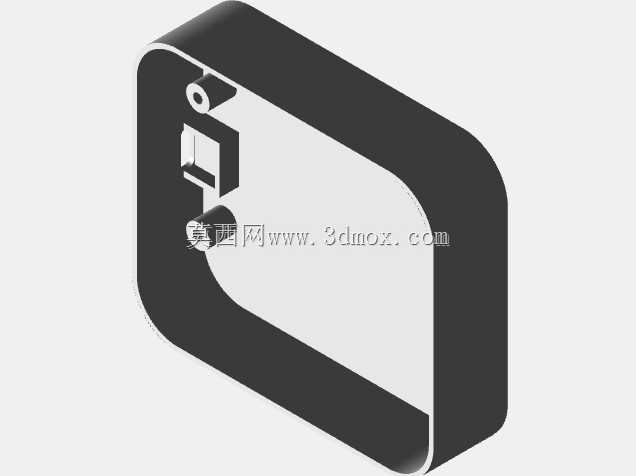

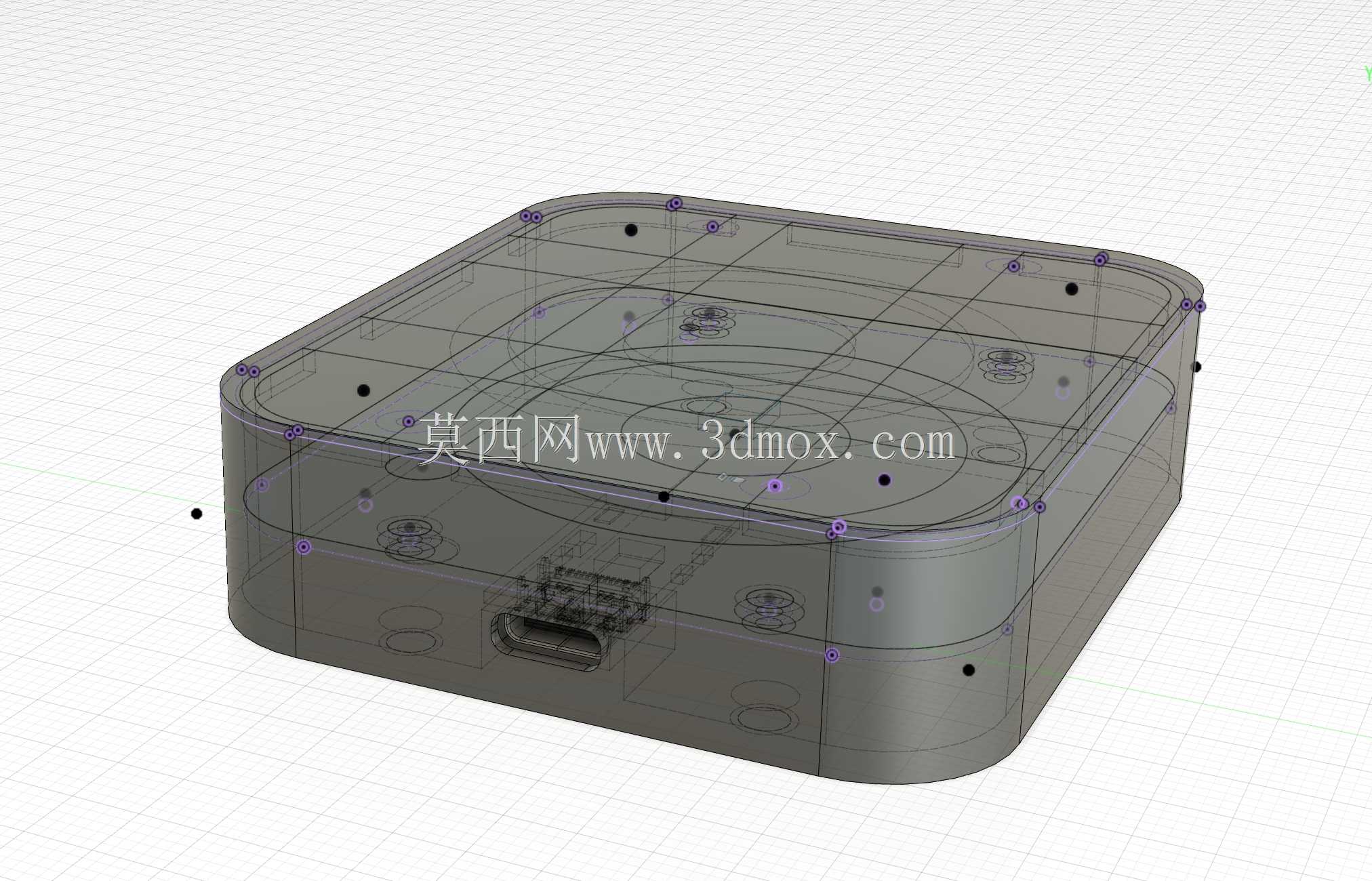

　　壳体外形采用圆角方形设计，边缘做R角过渡处理，既避免锐边划伤用户，也能适配多数桌面设备的圆润设计风格，上盖表面做平整处理，保证充电设备放置时的贴合度，下壳预留Type-C接口的开口位，开口尺寸与常规Type-C母座的插拔空间匹配，可兼容多数标准Type-C公头的插拔操作，不会出现插头干涉无法插到底的问题。内部空间布局做了优化，线圈与PCB板分层布置，中间预留足够的散热间隙，长时间满功率充电时，内部产生的热量可通过壳体间隙与外壳表面自然散出，避免热量堆积导致元器件寿命缩短，壳体壁厚设置为均匀的1.5mm，既保证壳体的结构强度，日常放置、轻微磕碰不会出现壳体开裂，也不会因壁厚过大导致整体重量超标，作为便携桌面配件使用时不会有过重的累赘感。

　　在实际选型适配时，该结构可直接匹配市面上通用的10W无线充电线圈与PD触发PCBA模块，无需额外定制核心元器件，可有效降低物料采购成本，对于需要做定制化外观改款的场景，只需在现有结构基础上修改上盖表面的纹理、标识区域，或是调整外壳的表面处理工艺，即可快速衍生出不同风格的产品，缩短产品开发周期。针对嵌入式安装场景，下壳侧面预留了走线槽位，供电线缆可从侧面或底部穿出，适配不同安装位置的走线需求，避免线缆弯折导致的接触不良问题，壳体四角的安装孔位距离边缘的尺寸做了统一规划，可兼容常规的桌面开孔尺寸，安装时只需在预设位置开好对应大小的沉孔，即可将充电器整体嵌入固定，安装后表面与安装面齐平，不会出现凸起剐蹭的问题。
