KQ330型PLC调制解调器结构设计

　　在工业自动化控制现场，PLC调制解调器承担着电力线载波通讯的核心转换功能，这款KQ330模块的三维结构设计，完全围绕工控柜内的安装适配需求展开。从实际应用场景来看，这类模块多部署在工厂产线的PLC控制站、楼宇配电的载波通讯节点、小型成套电控设备的信号转换工位，需要在紧凑的柜内空间里完成信号耦合、调制解调、引脚对接的全部功能，因此结构设计上首先要兼顾PCB板载安装的兼容性与元件排布的合理性。

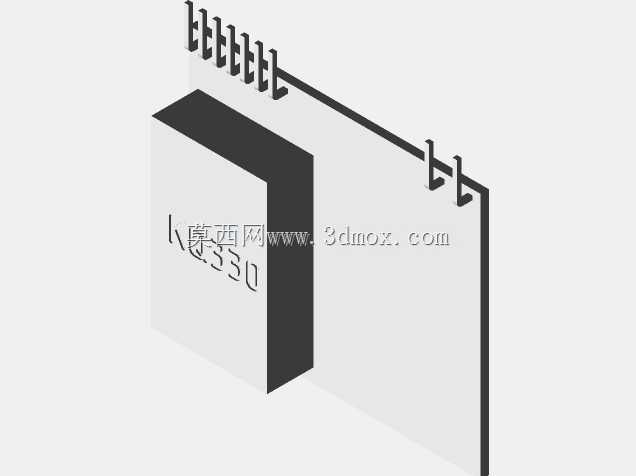

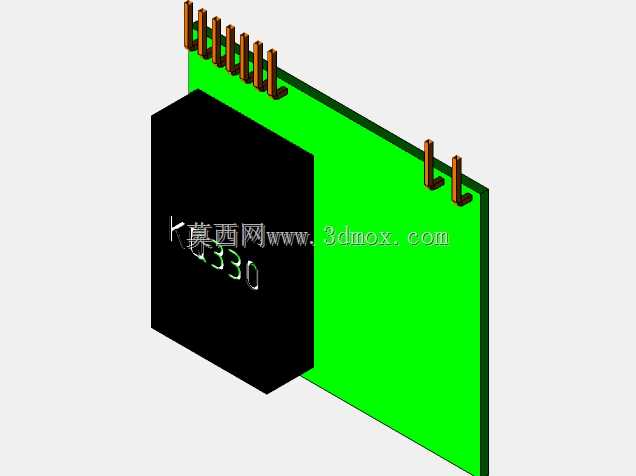

　　从功能特性层面拆解，模块主体分为黑色塑封核心功能区与绿色PCB载板两部分，核心区封装了调制解调核心电路与信号处理元件，表面丝印清晰标注型号，方便现场运维人员快速识别；载板边缘排布的多组铜质插针，分别对应电源接入、载波信号输入输出、PLC通讯总线对接、状态信号反馈等不同引脚定义，插针的高度、间距完全符合工业级板卡安装的通用规范，既可以直接插装在配套的PLC扩展槽位，也能通过排针座焊接在定制工控主板上，适配不同的集成方案。

　　设计思路上，这款模块没有采用冗余的外壳结构，而是直接以核心塑封块加裸露载板的形式呈现，一方面是考虑到多数应用场景下模块会安装在封闭的电控柜或PLC主机壳体内，无需额外的外层防护，裸露的载板设计反而能提升元件散热效率，减少长期运行时的热量堆积；另一方面，无外壳的结构能压缩整体厚度，在多模块并排安装的柜内槽位中，能预留足够的间隙供布线与空气流通，避免相邻模块之间的信号干扰与安装干涉。

　　外形尺寸与安装边界方面，核心塑封块采用方正的立方体结构，边缘做了微小的倒角处理，避免生产组装时的锐角磕碰损伤；载板的长宽尺寸严格匹配标准PLC扩展模块的安装孔位，两侧伸出的固定引脚位置经过反复校核，插装后不会与周边的接线端子、继电器、线槽等元件产生空间冲突。插针的伸出长度经过精确计算，既保证插装后与底座接触的可靠性，又不会因为针脚过长导致背面露出部分触碰到柜内金属构件引发短路风险。

　　在实际工程选型中，这类结构的调制解调器模块，安装时需要注意载板的插拔方向，核心塑封面通常朝向柜外便于观察标识的一侧，插针对位时要保证每根针脚完全进入对应插座，避免虚接导致的通讯中断。三维建模过程中，对插针的位置度、塑封块与载板的装配公差都做了严格的参数约束，保证模型导出的工程图能直接用于开模与PCB打样验证，结构工程师在做整柜布局时，可以直接调用该模型进行空间干涉检查，提前预判安装布线时可能出现的位置冲突，减少现场安装的调整工作量。

　　不同于消费级电子元件的结构设计，工业用PLC调制解调器的结构优先保障长期运行的可靠性与安装适配性，没有多余的装饰性结构，每一处尺寸设计都对应实际安装与使用的需求：载板边缘预留的工艺边，是为了满足SMT贴片加工时的设备定位需求；塑封块与载板之间的填充胶层，在模型中也做了对应的结构体现，能直观展示核心元件的固定方式，方便结构设计人员评估模块的抗振动性能，适配有冲击振动的工业现场安装环境。
