电源变压器用钣金防护壳体结构设计

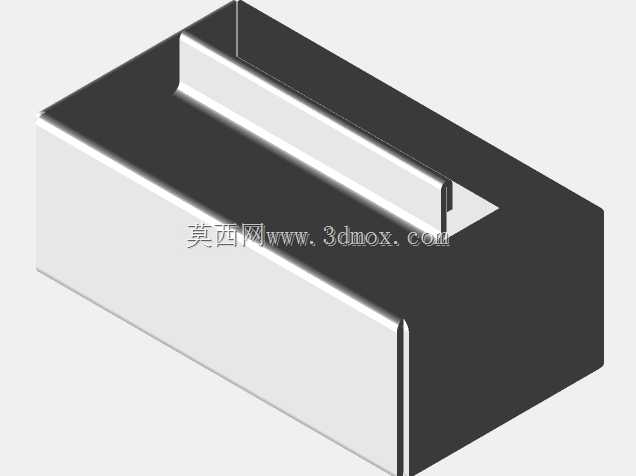

　　从结构设计逻辑来看，整体采用单开口折弯成型思路，主体依托常规冷轧钢板钣金工艺加工，减少额外拼接焊缝带来的加工误差与装配成本，盒体侧壁采用等厚板材一体折弯，折弯处预留标准钣金折弯内R角，避免折弯过程中出现板材开裂问题，同时折弯边的重叠搭接位置预留点焊工艺缺口，方便量产阶段的快速定位焊接，焊接后打磨焊缝即可保证外表面平整，适配后续喷塑、镀锌等表面处理工序。盒体顶部预留的长条形开槽并非随意设置，该位置对应变压器的接线端子出线区域，开槽宽度匹配常规绝缘护套的走线尺寸，既可以让高低压接线从槽内规整引出，避免线缆被盒体边缘割破绝缘层，也能在槽位处加装配套的压线板，对引出线缆做径向固定，防止设备运输、使用过程中线缆拉扯导致接线端子松脱。这款钣金壳体是面向小功率电源变压器配套开发的防护结构，日常应用场景覆盖工控板卡供电模块、小型通讯设备内置电源、桌面式工业适配器的内置防护环节，核心作用是为变压器绕组、磁芯及周边接线端子提供物理防护，同时隔绝外部粉尘、金属碎屑的侵入，避免变压器运行过程中与周边线路、结构件发生意外触碰造成短路风险，也能在一定程度上约束变压器工作产生的低频振动传递，降低设备运行的共振异响。

　　壳体的内部净尺寸需要适配对应规格变压器的磁芯与绕组整体外形，单边预留0.5-1mm的装配间隙，既方便变压器本体的顺利装入，也不会因为间隙过大导致变压器在壳体内出现窜动；壳体的侧壁高度匹配变压器安装后的顶部高度，保证上盖或者配套端盖装配后不会挤压到绕组外层的绝缘胶带。安装边界方面，壳体底部可根据实际安装需求预留冲压成型的固定耳，或者在侧壁底部预留螺丝过孔，适配M3/M4规格的安装螺丝，可直接固定在设备内部的安装板上，固定孔的中心距公差控制在±0.1mm范围内，满足批量装配的互换性要求。

　　从工艺实现角度，整个盒体的所有折弯边都遵循钣金加工的最小折弯边要求，避免出现折弯后板材变形的问题，所有外露边缘都做去毛刺处理，防止装配过程中划伤操作人员或者损坏线缆绝缘层；壳体的板材厚度根据变压器的功率大小适配，小功率场景选用0.8mm厚度冷轧板即可满足结构强度要求，功率稍大的场景可选用1.0-1.2mm厚度板材，避免壳体受外力挤压出现变形，触碰内部绕组造成绝缘破损。

　　在实际设备装配环节，这类钣金盒除了基础的防护作用，还能为变压器提供一定的电磁屏蔽辅助效果，金属壳体可靠接地后可减少变压器漏磁对周边敏感电路的干扰，这也是很多电源场景选用金属钣金壳体而非塑料壳体的核心原因之一；设计过程中也充分考虑了量产的工艺便利性，整个壳体展开后为单一板材下料，无需额外拼接多个散件，下料后通过数控折弯机即可完成主体成型，焊接工序仅需处理几个搭接点位，加工效率高，量产一致性好，能有效控制配套加工成本。针对不同的安装场景，该壳体的开槽位置、固定孔位都可以做参数化调整，不需要改动主体折弯结构即可适配不同出线方向、不同安装方式的变压器安装需求，结构延展性较强，能覆盖多数小功率电源变压器的配套防护需求。
