电源端子排绝缘防护固定结构件

　　在电气柜、电源模组这类带电作业场景里，裸露的接线端子排一直是运维、调试过程中的高危风险点——端子排上密集排布的螺钉压紧式接线位，往往直接承载交直流供电回路的电压，日常检修时手持的螺丝刀、万用表表笔，甚至操作人员指尖误触，都可能引发短路、触电事故，不少小功率电源板因为布局紧凑，根本没有预留额外的防护结构安装空间，端子直接裸露在外的情况十分普遍。这款防护结构就是针对这类场景设计的，核心作用是在端子排外围形成一圈物理隔离屏障，既不影响正常的接线操作，又能阻挡非预期的异物、肢体接触带电部位。

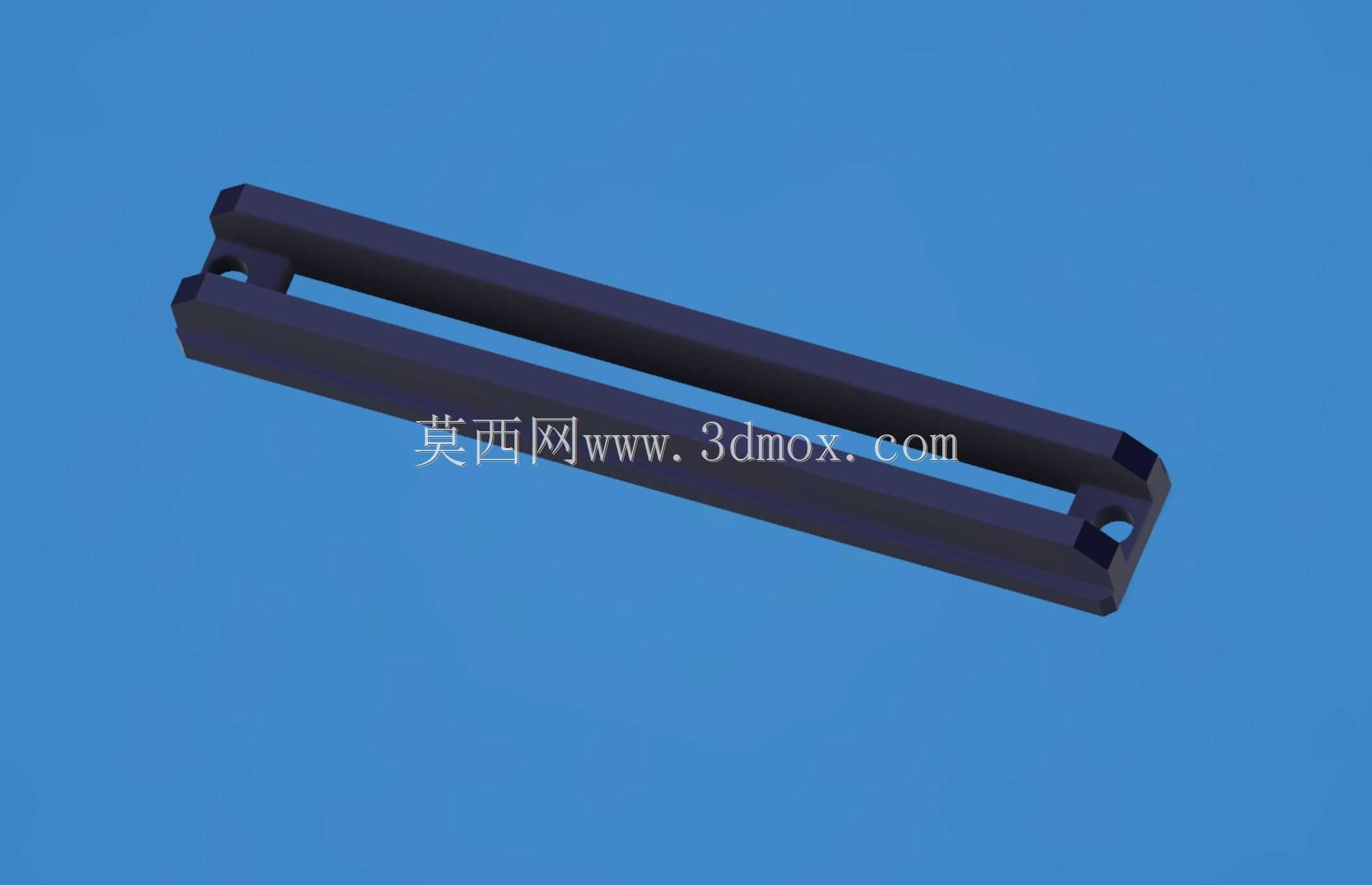

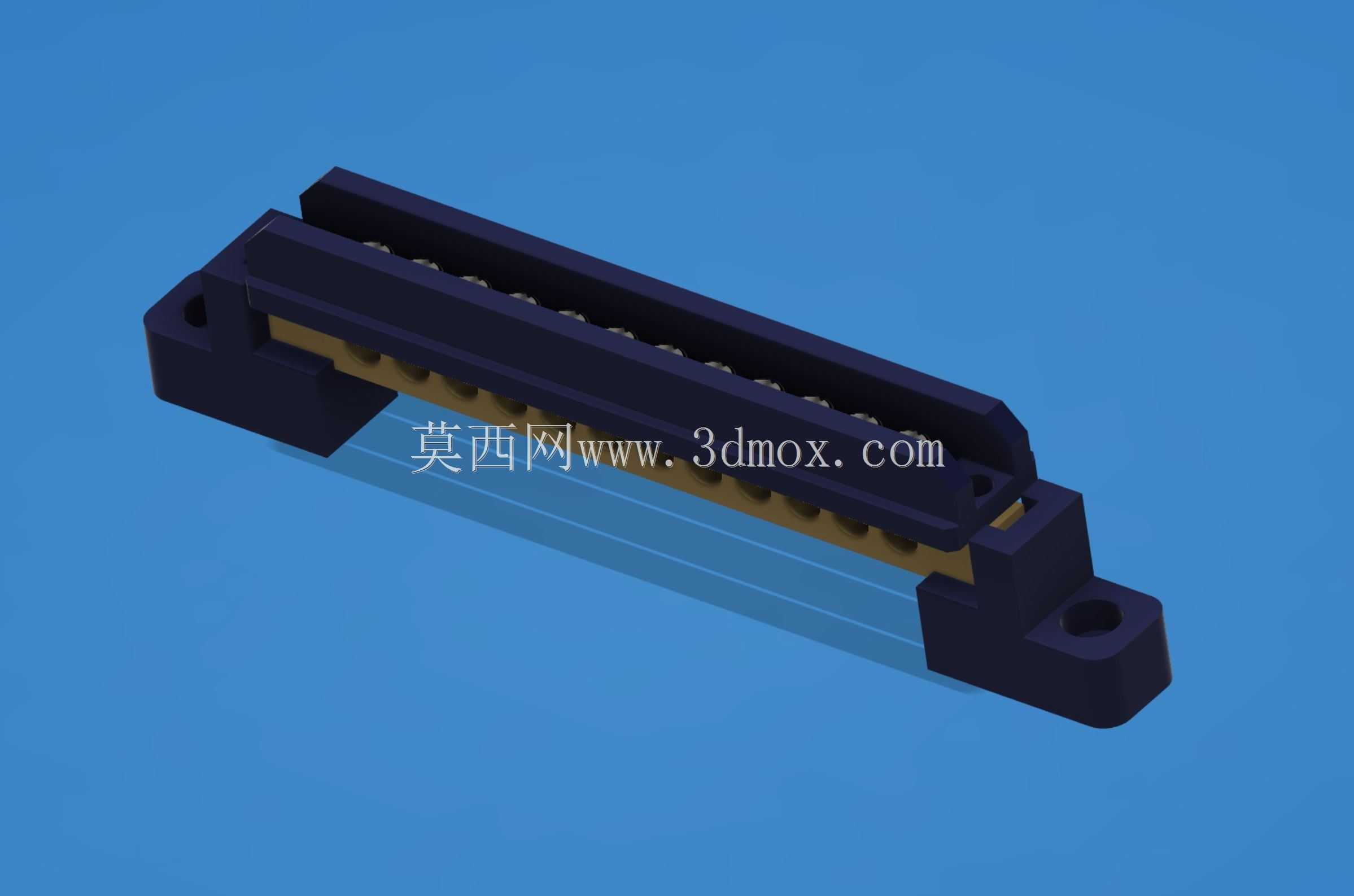

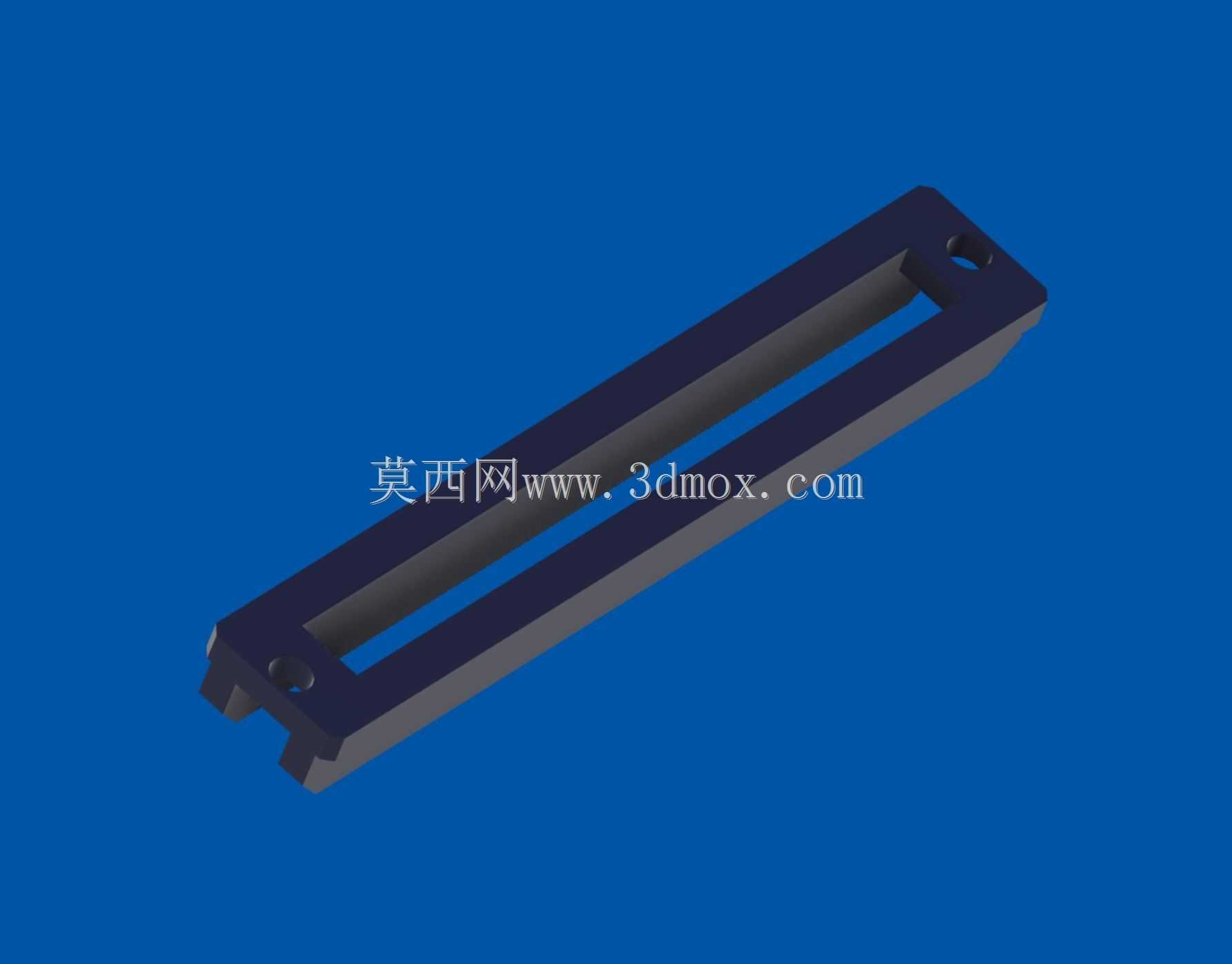

　　从结构设计来看，整个护罩采用半包式轮廓，完全贴合端子排的外轮廓边界，不会额外占用过多的安装空间，护罩两侧预留了与端子排安装螺钉位完全匹配的固定孔位，不需要额外在电源板或者安装基座上打孔，直接借用端子排本身的固定螺钉就能完成锁紧固定，安装过程不需要拆解原有接线，只需要松开两颗端子排固定螺钉，将护罩的固定耳卡入螺钉位置再重新锁紧即可，后期如果需要重新接线，只需要拆下护罩就能完全露出端子排的所有操作空间，不会给运维工作增加额外负担。护罩的壁厚控制在1.75毫米级别，既保证了足够的结构强度，日常磕碰、线材剐蹭不会出现开裂变形，又不会因为壁厚过大导致安装后与周边电容、电阻等板载元件产生干涉，设计时特意将护罩的内边缘与端子排的带电螺钉顶部预留了2毫米的安全间隙，避免护罩本身因为加工公差接触到带电部位，同时护罩的进线侧预留了对应每一个接线位的走线缺口，接好的线材可以顺着缺口引出，不会被护罩压住绝缘层，也不会因为线材弯折角度过大导致接线松脱。

　　实际应用中，这类护罩尤其适合小功率电源变压器配套的接线端子排使用，很多桌面型设备、小型工控装置的内置电源板，因为整机体积限制，端子排往往靠近设备外壳的缝隙位置，外部的金属碎屑、导线头很容易顺着缝隙落到端子排上引发短路，安装这款护罩之后，能够有效阻挡这类异物掉落，同时在设备开盖检修的时候，也能第一时间给操作人员形成视觉提示，注意到端子排的带电区域，降低误触风险。设计过程中特意规避了复杂的卡扣结构，整体采用等壁厚设计，不需要额外的支撑结构就能完成加工，安装时不需要专用工具，普通的十字螺丝刀就能完成拆装，护罩的边缘全部做了圆角处理，不会割伤线材绝缘层，也不会在安装过程中划伤操作人员的手部。

　　考虑到不同端子排的安装高度差异，护罩的固定孔位做了长圆孔设计，允许一定范围内的安装高度调整，即使端子排因为焊接公差出现1毫米左右的高度偏差，也能顺利完成安装，不会出现孔位对不齐的情况。护罩的顶部没有做全封闭设计，保留了一定的观察间隙，日常巡检时不需要拆下护罩就能观察到端子排的接线状态、螺钉是否有松动烧蚀的痕迹，兼顾了防护性和运维便利性。在电气安全设计层面，这类非金属防护结构能够有效提升端子排的防触电等级，对于需要满足基础电气安全要求的小型设备来说，不需要重新设计电源板的布局，只需要加装这款护罩就能达到对应的安全防护要求，大幅降低了产品改型的设计成本，也适合存量设备的安全改造使用，不需要更换原有端子排或者电源模块，只需要匹配对应尺寸的护罩就能完成升级。
