NOCO充电器配套高清连接转接座结构

　　在大功率智能充电设备的配套辅件设计中，跨型号设备的连接适配一直是现场运维、批量充电作业场景里容易被忽略却直接影响作业效率的环节。本次涉及的连接结构，主要适配G15000与G26000两款大功率充电器的套件互联需求，解决不同规格充电设备之间无法直接驳接、临时接线裸露带来的安全隐患与接触不良问题。从实际应用场景来看，这类连接结构常出现在商用车队维保车间、工程机械停放场、大型储能设备临时补电站点，这类场景往往同时配备多台不同功率等级的NOCO Genius系列充电器，当需要跨设备调配充电功率、扩展充电输出接口时，无需额外更换整段连接线束，仅通过该连接座即可完成快速驳接，大幅减少现场接线的准备时间，也避免了多股铜线临时铰接带来的接触电阻过大、接头发热的风险。

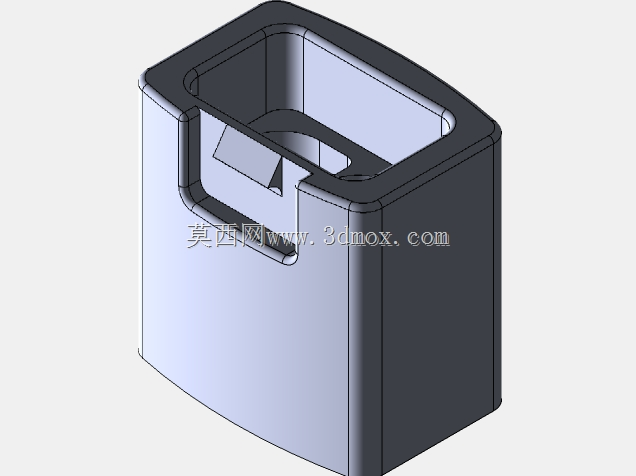

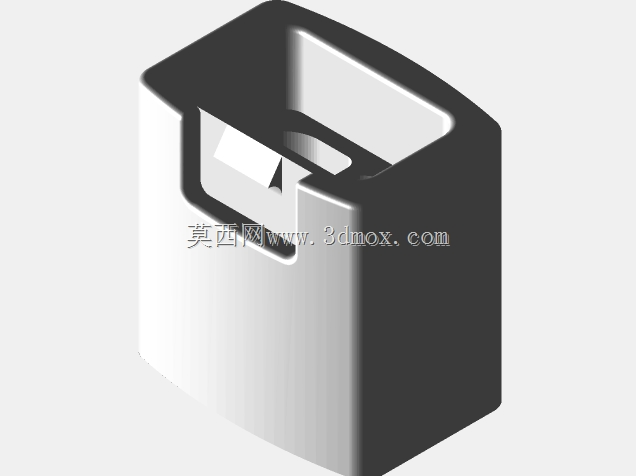

　　从功能特性上看，该连接座采用内嵌式卡槽定位结构，对接时公母端的导向槽会先完成径向定位，再推入到位后通过侧边的弹性卡扣完成轴向锁止，不会因为充电过程中线缆拖拽、设备移位出现松脱。连接座的内部导电接触件采用全包覆设计，外部的绝缘壳体将所有带电部位完全封闭，即使在潮湿的户外充电场景下，也能避免泼溅、积尘带来的绝缘失效问题。壳体顶部设置的一体化提手结构并非冗余设计，在大电流充电工况下，连接座本体因为接触电阻存在会有一定温升，操作人员需要断开连接时，无需直接接触壳体侧壁，握持顶部提手即可按压卡扣完成拔插，避免误触高温部位造成烫伤，同时提手的镂空结构也能增加壳体的散热面积，让内部接触件产生的热量更快通过空气对流散出。

　　从设计思路层面拆解，整个结构优先考虑的是现场操作的容错率，没有采用精密的小间隙配合，而是在导向入口处做了15度的导入倒角，即使操作人员戴着手套、视线不佳的情况下，也能快速将对接端对准插入，不会因为对位偏差造成接插件插针弯折。壳体的壁厚做了差异化设计，卡扣受力部位、线缆接入端的壁厚比侧壁厚1.2mm，能够承受日常使用中常见的跌落、挤压外力，不会因为轻微磕碰就出现壳体开裂、内部结构错位的问题。内部的导电件安装槽做了防呆设计，正负极接触件的安装位尺寸存在细微差异，组装时不会出现正负极装反的低级错误，从生产组装环节就规避了极性接反短路的风险。

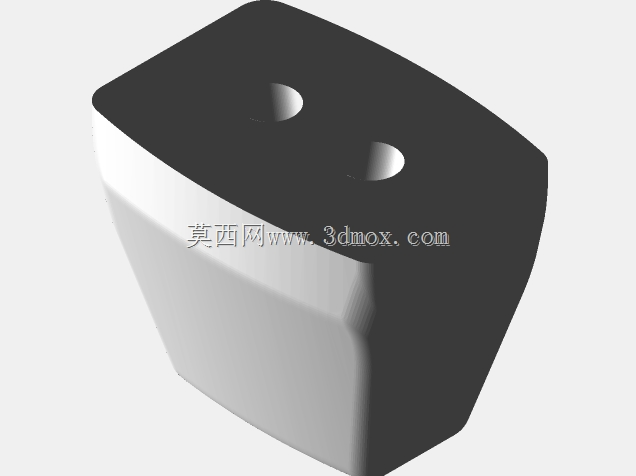

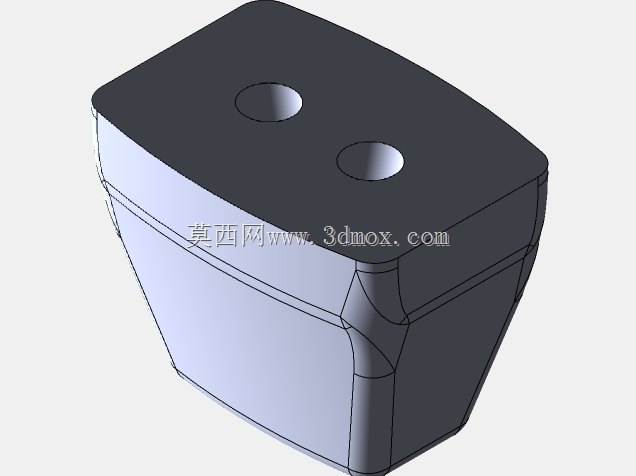

　　关于外形尺寸与安装边界，该连接座整体为近似立方的块状结构，整体轮廓没有外凸的尖锐棱角，所有边角都做了R3以上的圆角处理，放置在工具包内时不会刮伤其他线缆绝缘层，也不会在搬运过程中勾扯其他物件。对接端的外轮廓尺寸与两款充电器的原生接口保持一致的安装公差，插入后接口周边的缝隙控制在0.5mm以内，不会出现晃动间隙。线缆接入端的预留孔径支持适配6平方到10平方的多股铜芯软线，能够满足两款充电器最大输出电流下的载流要求，接线部位的压线结构采用双层压合设计，线缆外皮与内芯分别被独立压紧，即使线缆受到轴向拉力，也不会出现内芯被拉脱、断线的问题。需要注意的是，该连接座的安装没有额外的固定孔位，属于在线式串接结构，布置线缆时需要预留足够的弯曲半径，避免线缆根部长期处于弯折应力状态，造成绝缘层过早老化开裂。在多设备堆叠布置的场景下，该连接座的外形尺寸可以直接卡在两款充电器的侧面间隙内，不需要额外预留单独的安装空间，适配现有充电设备的收纳布局，不会因为增加连接辅件就改变原有设备的收纳尺寸。
