20kV脉冲高压一体化点火发生器结构

　　在小型燃油燃烧器、户外脉冲点火装置、实验用高压发生模块这类需要瞬时高压击穿空气实现点火的场景里，这类一体化高压脉冲发生模块是核心的升压执行部件，区别于传统分体式的升压线圈与放电端结构，这款产品采用高低压回路灌封一体的结构设计，从根源上避免了高压回路裸露带来的爬电、误触风险，也能适配多粉尘、轻微凝露的复杂安装工况。

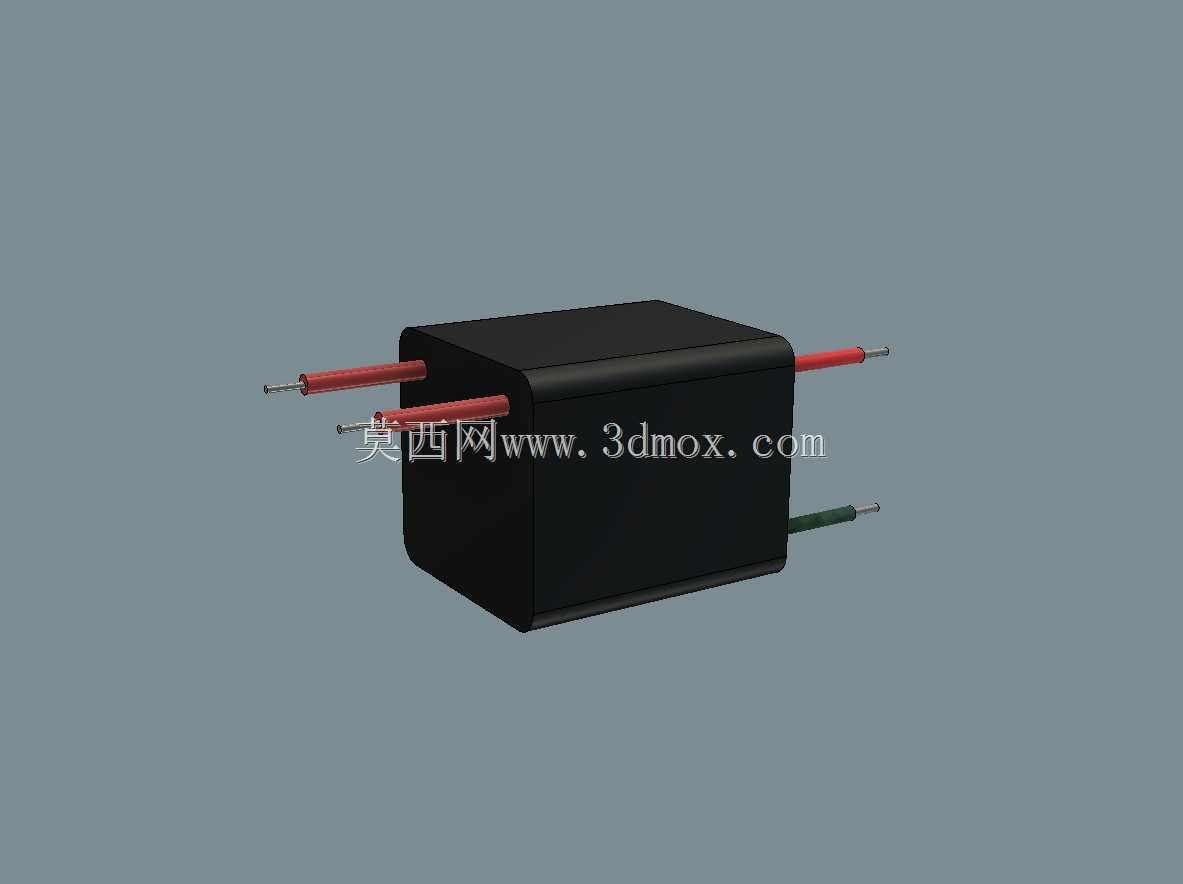

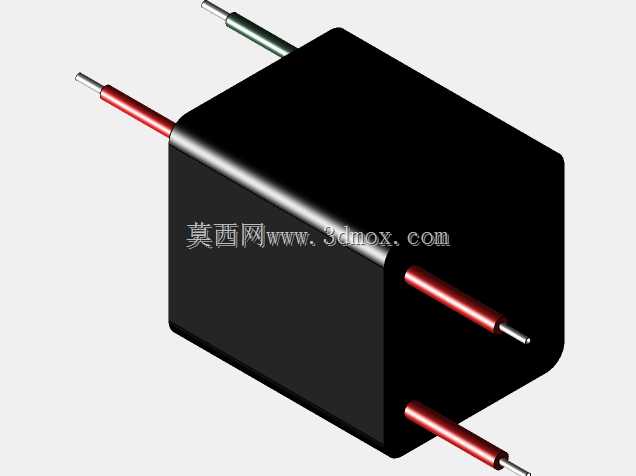

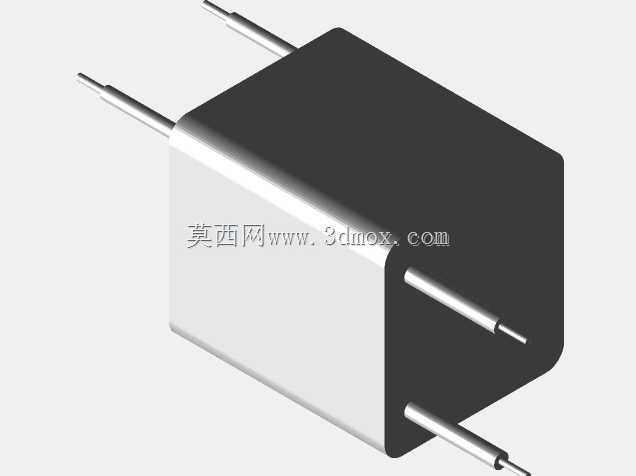

　　从实际选型适配的角度看，这款模块的外形做了方正的灌封壳体设计，整体长宽高尺寸控制在24×21×20mm，属于非常紧凑的小体积规格，安装时不需要预留过大的装配空间，壳体本身采用硬质绝缘塑料灌封，内部的升压磁芯、绕组完全被密封在壳体内部，金属引脚仅伸出输入、输出的接线端，输入端适配低压直流供电场景，输入电压覆盖3.6V到6V的常规低压直流范围，输入侧的电流耐受能力到1.5A，不需要额外加装大规格的限流元件就能直接驱动，输出侧可以稳定产生20kV的直流脉冲高压，输出电流控制在0.05A，既能够保证足够的电压击穿5mm间隙的空气产生放电电弧，也不会因为输出电流过大带来额外的安全隐患。

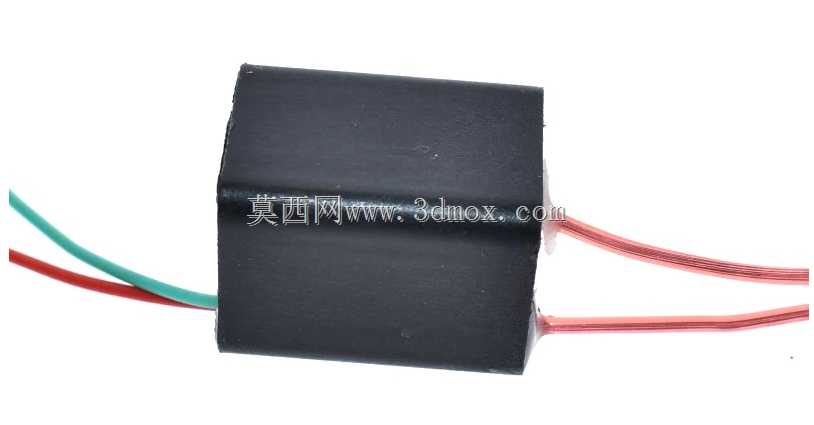

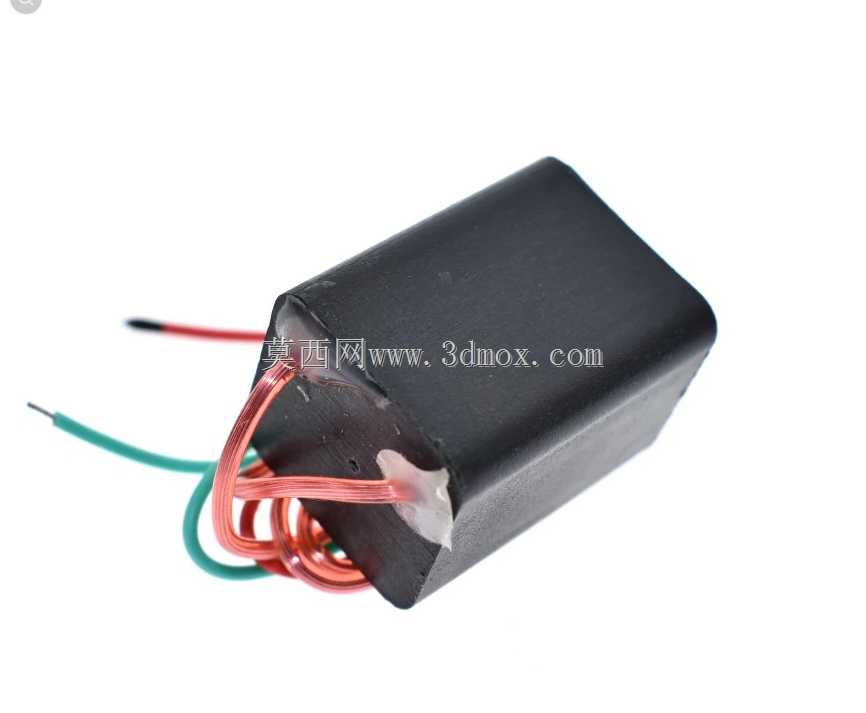

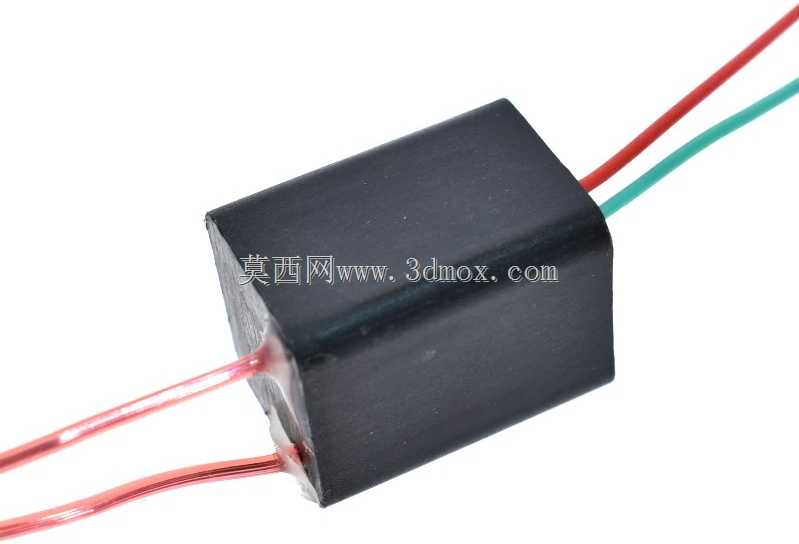

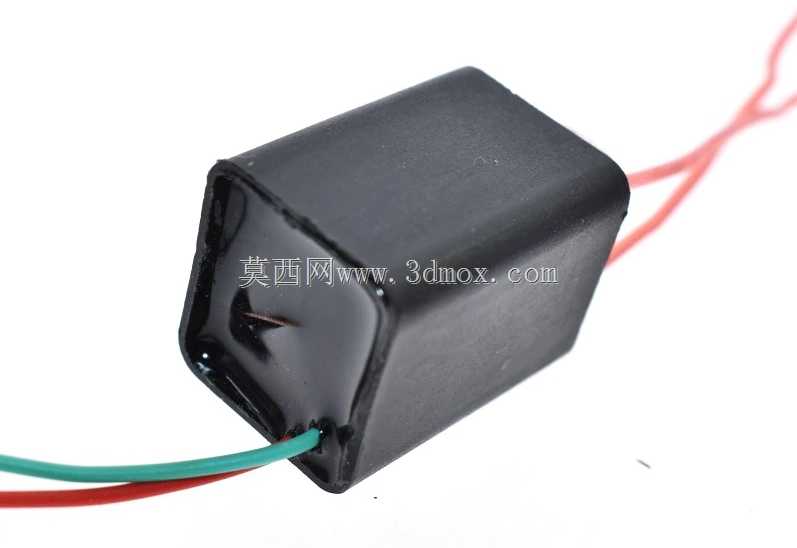

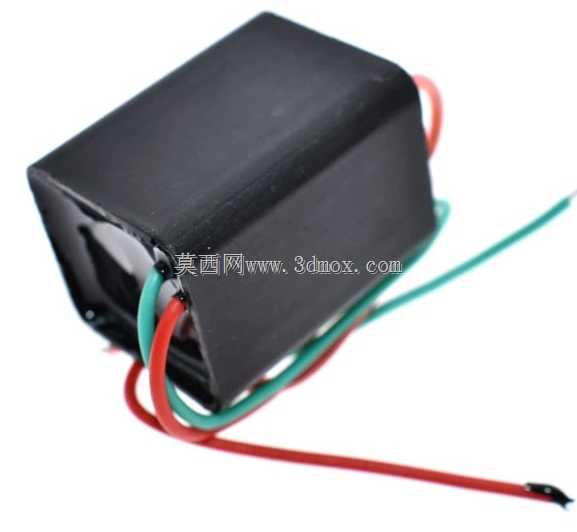

　　设计阶段首先考虑的是高压回路的绝缘可靠性，传统的开放式高压线圈很容易因为壳体缝隙进入灰尘、水汽，导致高压沿面放电，时间长了会出现点火能量不足、壳体碳化击穿的问题，所以这款产品直接采用整体灌封的工艺，把高低压绕组、磁芯全部封装在黑色绝缘壳体内，输入输出引线分别从壳体的两个端面引出，输入引线长度约110mm，红色线作为正极标识，避免安装时出现电源反接的问题，输出侧的高压引线长度同样控制在110mm左右，双极放电的结构不需要额外外接接地端，只要把两个输出端的金属端头保持5mm的放电间隙，就能在通电后稳定拉出电弧实现点火。

　　实际安装过程中，因为壳体本身是方正的块体结构，可以直接通过卡槽固定、环氧树脂粘接或者扎带捆绑的方式固定在安装基座上，不需要设计复杂的专用安装支架，20mm的整体高度也能适配大部分薄型设备的内部安装空间，不会和周边的结构件产生干涉。引线的长度设计也兼顾了大部分小型设备的内部布线需求，不需要额外延长接线就能直接连接到前端的供电板和后端的放电针位置，减少了高压接线节点，也就降低了高压节点漏电、放电的故障概率。

　　从功能特性上看，高低压一体的结构让整个模块的电磁干扰控制更有优势，高压绕组被完全包裹在灌封层内部，对周边低压控制电路的电磁辐射会比开放式结构低很多，在集成到带有单片机控制的智能点火设备里时，不会因为高压脉冲的辐射干扰导致控制程序跑飞、复位的问题。模块本身的脉冲升压结构不需要额外的振荡电路配合，只要输入端接通对应规格的直流电源，就能持续输出高压脉冲，驱动电路的设计门槛非常低，对于设备开发人员来说，不需要额外设计复杂的高压发生电路，只需要预留对应的安装位置和接线端口就能快速集成，能大幅缩短相关点火类产品的开发周期。

　　在实际工况适配中，这类模块常被用在小型燃气灶具的脉冲点火、户外便携炉具的点火装置、小型燃油暖风机的点火模块、实验用小型高压发生装置里，因为体积小巧，也会被集成到一些需要高压放电的安防设备、静电发生类小型设备中。金属与塑料组合的材质选择，既保证了内部磁芯、绕组的结构强度，不会因为轻微的震动、冲击出现绕组移位、引线脱焊的问题，也通过塑料外壳的绝缘性能保证了使用过程中的安全，避免人员误触时发生高压触电的风险。设计时特意把输出高压的电流控制在较低的范围，即使误触输出端，也只会产生瞬时的刺痛感，不会造成严重的人身伤害，兼顾了点火性能和使用安全性。
