带防火温控功能的翻盖式电池充电盒结构

　　在民用小功率锂电充电、户外便携设备供电配套的场景里，充电过程的热失控防护一直是结构设计端绕不开的核心诉求，这款翻盖式充电防护结构，正是针对锂电充电过热起火的痛点做的定向结构优化。从实际使用场景来看，它可以适配单节18650、21700规格圆柱锂电，或是同尺寸区间的小型软包锂电的独立充电防护，既可以嵌入桌面式小型充电工位做单路防护单元，也可以集成到多仓位充电柜里作为独立隔舱使用，避免单节电池热失控蔓延到相邻仓位。

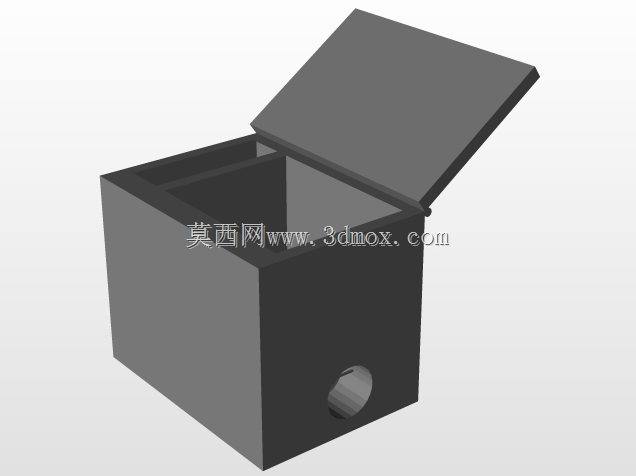

　　从功能特性上看，这款结构最核心的设计点有两处：一是盒体侧壁预留的穿线孔位，刚好可以适配常规DC充电线的走线，孔位做了向内的翻边处理，避免线材被盒壁锐边割破绝缘层，同时穿线孔的位置选在盒体侧壁偏下的区域，哪怕充电过程中电池漏液，电解液也不会顺着线材流到盒外造成次生污染；二是翻盖与盒体的铰接结构做了限位设计，翻盖开启角度最大到105度，既方便取放电池，也不会因为开角过大导致铰接处应力集中断裂，盒盖闭合后和盒体的贴合面做了一圈0.8mm的止口结构，配合耐高温密封垫可以在内部出现明火时短暂阻隔氧气进入，实现初期火情的自熄。

　　设计思路上，整个盒体没有做多余的曲面造型，全部采用直壁加圆角的结构，一方面是方便注塑开模时的脱模，减少滑块抽芯的结构复杂度，降低量产时的模具成本；另一方面直壁结构的内部空间利用率更高，在外部轮廓尺寸固定的前提下，可以留出更多的内部空间容纳温度检测探头、断电触发机构这些附加组件。盒体侧壁的厚度做了差异化设计，靠近铰接位的侧壁厚度做到2.5mm，保证铰接结构的连接强度，其余侧壁厚度控制在1.8mm，兼顾结构强度和整体重量，不会因为壁厚过大导致整体过于笨重。

　　外形尺寸与安装边界方面，这款充电盒的外部轮廓为正立方体结构，单边长度控制在120mm，翻盖闭合后的总高度和长宽保持一致，安装时如果是多仓位并排布置，相邻盒体之间只需要留出5mm的散热间隙即可，不需要额外预留操作空间，因为所有取放操作都在盒体顶部完成。盒体底部做了四个直径3mm的定位柱凸台，凸台高度1.2mm，可以直接卡在安装基板的对应定位孔里，不需要额外打胶或者螺丝固定就能实现初步定位，后续如果需要做永久固定，也可以通过凸台中心的预留孔穿入M2螺丝锁紧。

　　从结构细节的工程考量来看，盒体内部的底面做了0.5mm的凸起网格筋，一方面是增强盒底的结构强度，避免放置电池时盒底出现凹陷变形，另一方面网格筋可以把电池垫起0.5mm的高度，哪怕电池表面出现凝露或者少量漏液，液体也会流到网格间隙里，不会直接浸泡电池壳体。翻盖的内表面没有做多余的加强筋，只在靠近铰接位的区域做了两条斜向加强筋，平衡翻盖的整体重量，避免长期开合后铰接位出现下垂变形，同时平整的翻盖内表面也方便后续粘贴防火隔热棉，不需要额外做避位处理。

　　在实际使用的适配性上，这款结构没有做专属的电池卡位设计，内部预留的通用空间可以兼容不同长度的充电保护板，不管是采用机械式温控开关的纯硬件断电方案，还是带NTC探头的智能检测方案，都可以在盒内找到合适的安装位置，不需要对盒体结构做二次切割修改。穿线孔的直径做了8mm，可以同时穿过充电输入线和温度传感器的信号线，孔位边缘做了R1的圆角过渡，穿线时不会划伤线材的绝缘层，后续如果需要做密封处理，也可以直接在孔位加装标准的橡胶护线圈，不需要重新扩孔或者修改孔位尺寸。
