便携式USB供电LED照明装置结构设计

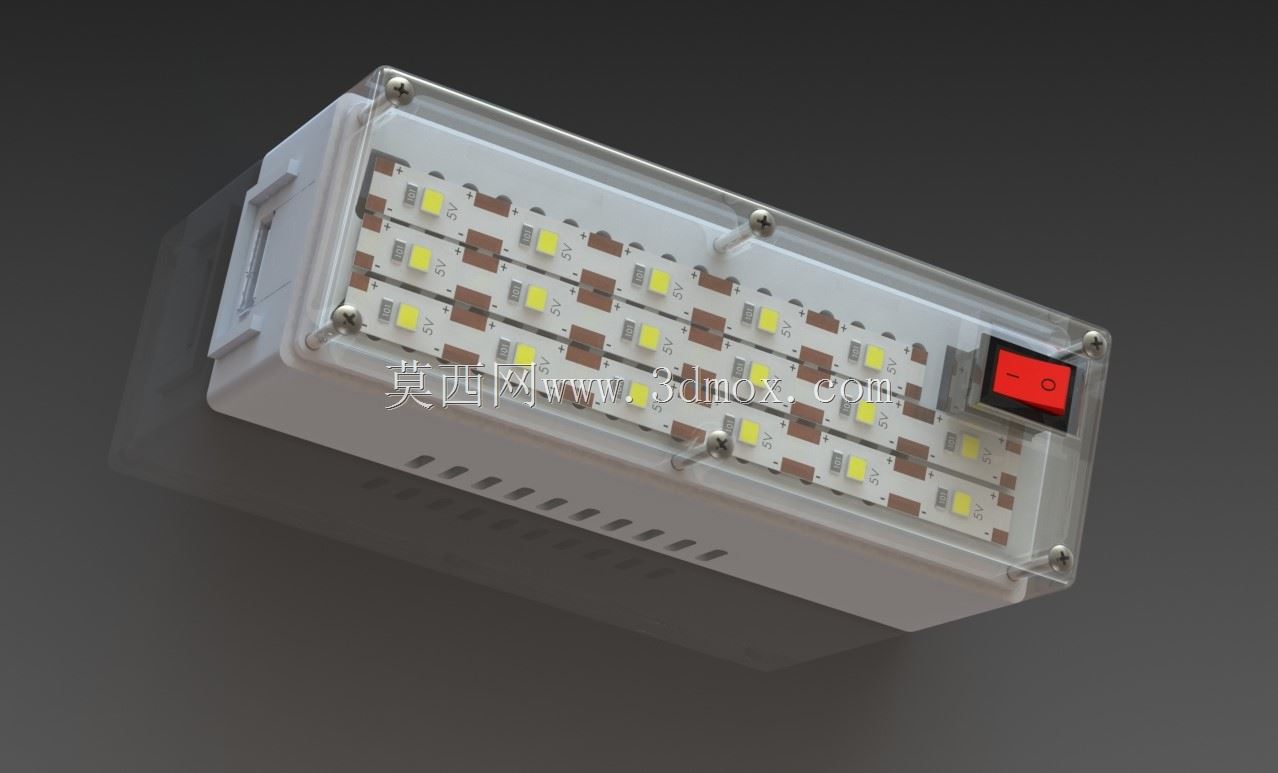

　　这款集成USB充电功能的LED照明装置，在户外作业临时补光、桌面无眩光阅读、停电应急照明等场景中有着极高的实用价值，区别于市面常见的外露灯珠直射式LED灯具，它从结构设计层面就考虑了日常使用中的眩光问题，通过透明上盖与内置灯板的高度差设计，让光线经过漫反射后均匀向外投射，避免直视灯珠产生的视觉疲劳，长时间使用也不会造成眼部不适。

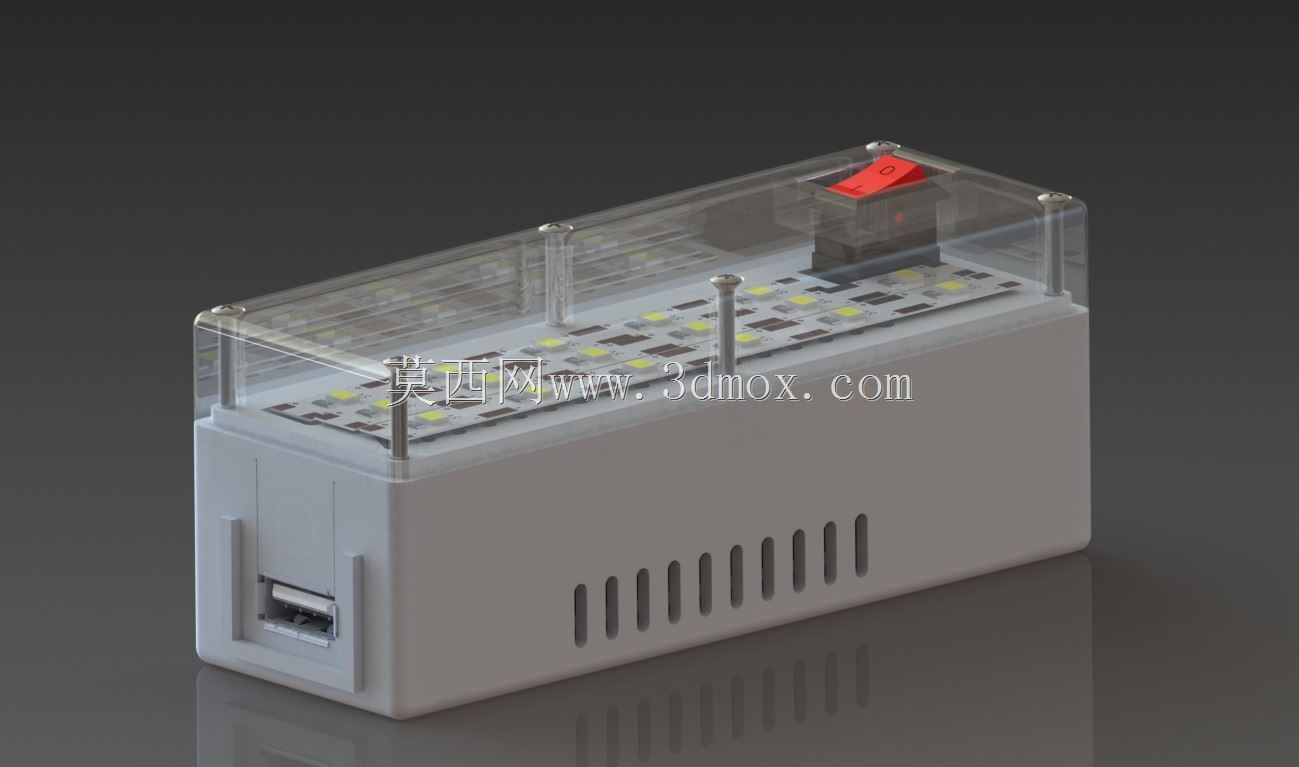

　　从功能集成角度来看，它并非单一功能的照明设备，同时兼顾了小型移动电源的属性，侧面预留的标准USB-A输出接口，可以在照明之余为小型数码设备提供应急供电，适配绝大多数5V输入的便携电子设备，无需额外携带充电头与转接线，单设备满足两种日常刚需。设备顶部设置的红色翘板开关，采用嵌入式安装结构，开关顶面与透明上盖的安装槽齐平，既避免日常携带过程中误触开关点亮设备消耗电量，也能在戴薄手套操作时提供清晰的触感反馈，不需要目视确认就能完成开关操作。

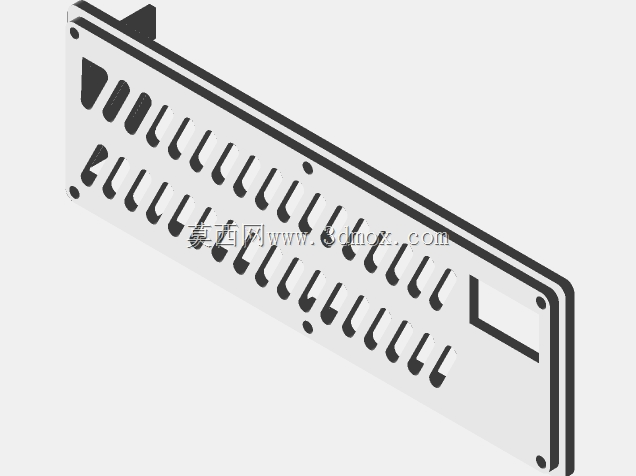

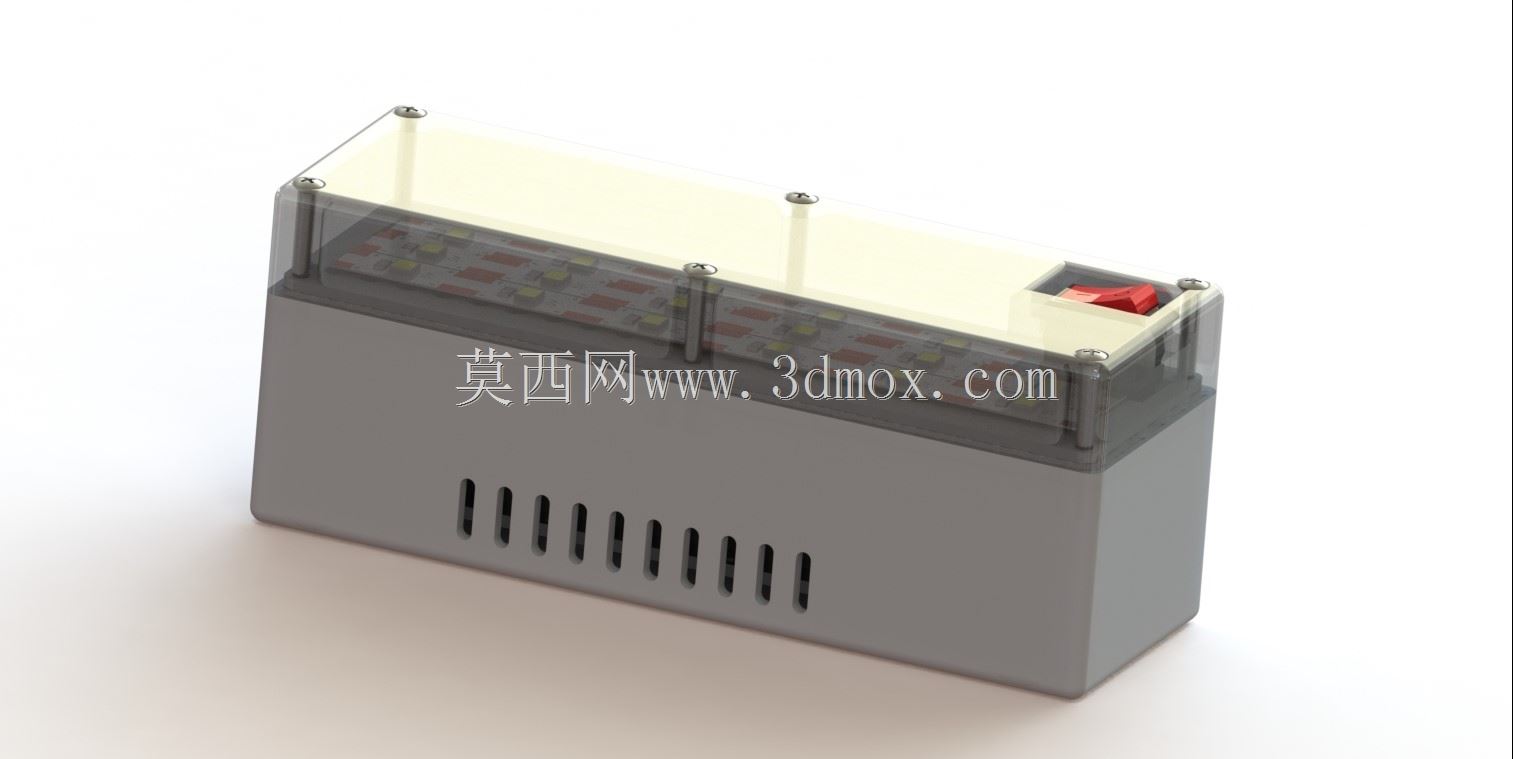

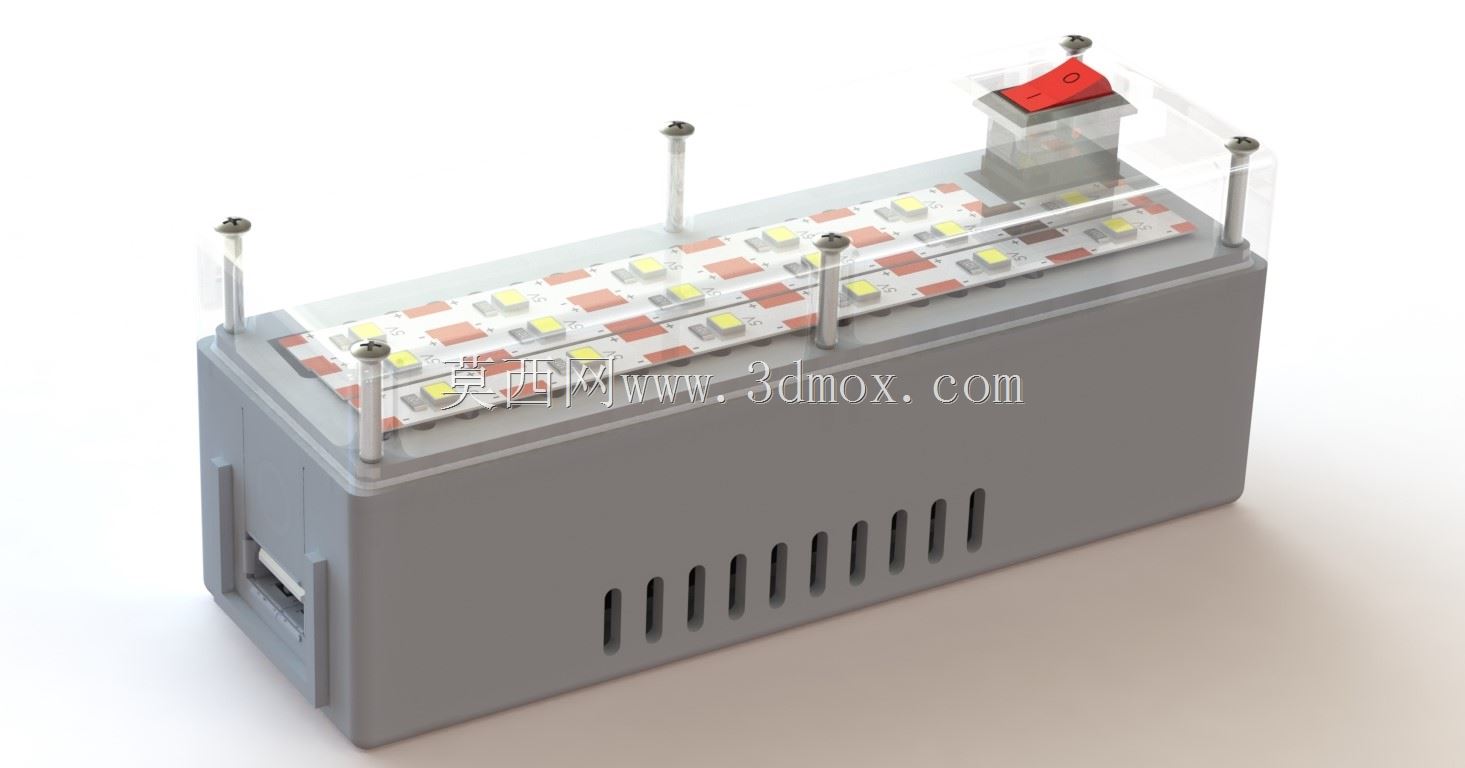

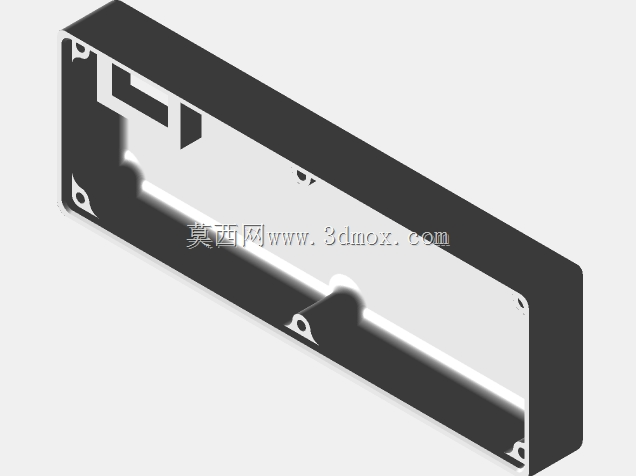

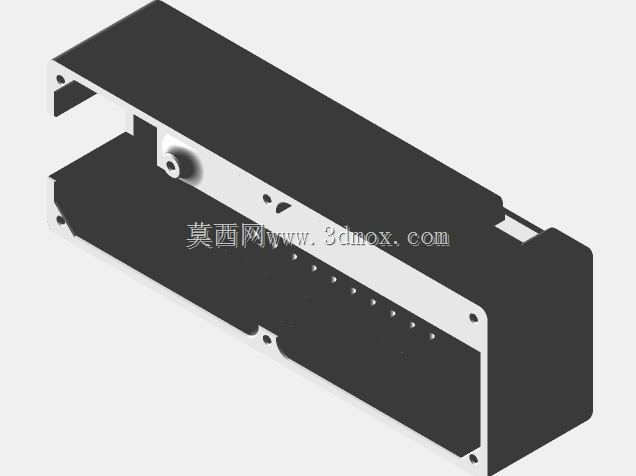

　　结构设计上，主体外壳采用一体式矩形注塑壳体，壳体侧面开设多道平行的长条形散热槽，这些散热槽的位置刚好对应内部18650电芯与LED驱动板的发热区域，在不破坏壳体整体结构强度的前提下，形成自然对流散热通道，长时间点亮时，灯板与电芯产生的热量可以通过散热槽快速排出，避免内部积热导致电芯寿命衰减、LED光衰加快的问题。透明上盖通过四角的铜柱与主体壳体连接，铜柱既作为上盖的支撑固定结构，也能在设备受到意外挤压时分散受力，避免透明盖板直接压迫内部灯板造成灯珠损坏，上盖与壳体的接缝处预留了0.2mm的装配公差，既可以抵消注塑件的成型变形量，也能在日常使用中阻挡大颗粒灰尘进入设备内部，降低内部电路积灰短路的风险。

　　安装与使用边界方面，这款设备整体采用方正的块式结构，底部为平整的平面设计，可以直接放置在任意水平台面上使用，不需要额外的固定支架，底部平面的平面度控制在0.1mm以内，放置时不会出现晃动歪斜的情况。设备侧面的USB接口采用沉板式设计，接口端面比壳体外表面内凹0.5mm，避免日常放置时接口直接与桌面摩擦导致接口松动、焊盘脱落的问题。内部电芯仓采用适配标准18650圆柱电芯的卡位结构，电芯与仓壁之间预留0.3mm的缓冲间隙，可以在设备意外跌落时吸收部分冲击能量，避免电芯受挤压发生安全隐患。LED灯板采用螺丝固定在壳体内部的定位柱上，灯板与壳体之间预留1mm的空气间隙，进一步减少灯板热量向壳体传递，避免外壳长时间点亮后温度过高烫伤使用者。

　　从实际使用的适配性来看，这款设备的尺寸控制兼顾了便携性与照明覆盖范围，整体大小与常规的大容量充电宝相当，可以轻松放入背包侧袋、工具包夹层甚至外套口袋中，不会占用过多收纳空间。透明上盖的透光率经过结构优化，不会出现光线局部过亮的问题，在1米距离内可以形成直径约0.8米的均匀照明区域，完全满足单人桌面阅读、小范围作业检修的照明需求。内置的充电管理电路集成在灯板下方的独立仓室内，与电芯仓通过绝缘隔板分隔，避免电路元件与电芯直接接触，提升长期使用的安全性，电路部分的走线全部沿着壳体内部的走线槽布置，不会出现装配时压线、磨破线皮的问题，适合小批量组装生产时的装配作业，降低装配难度与不良率。
